Wyświetlacz OLED 1.3 biały I2C SH1106 + enkoder przyciski do Arduino ESP32

Panel kontrolny z wyświetlaczem OLED 1.3" i enkoderem

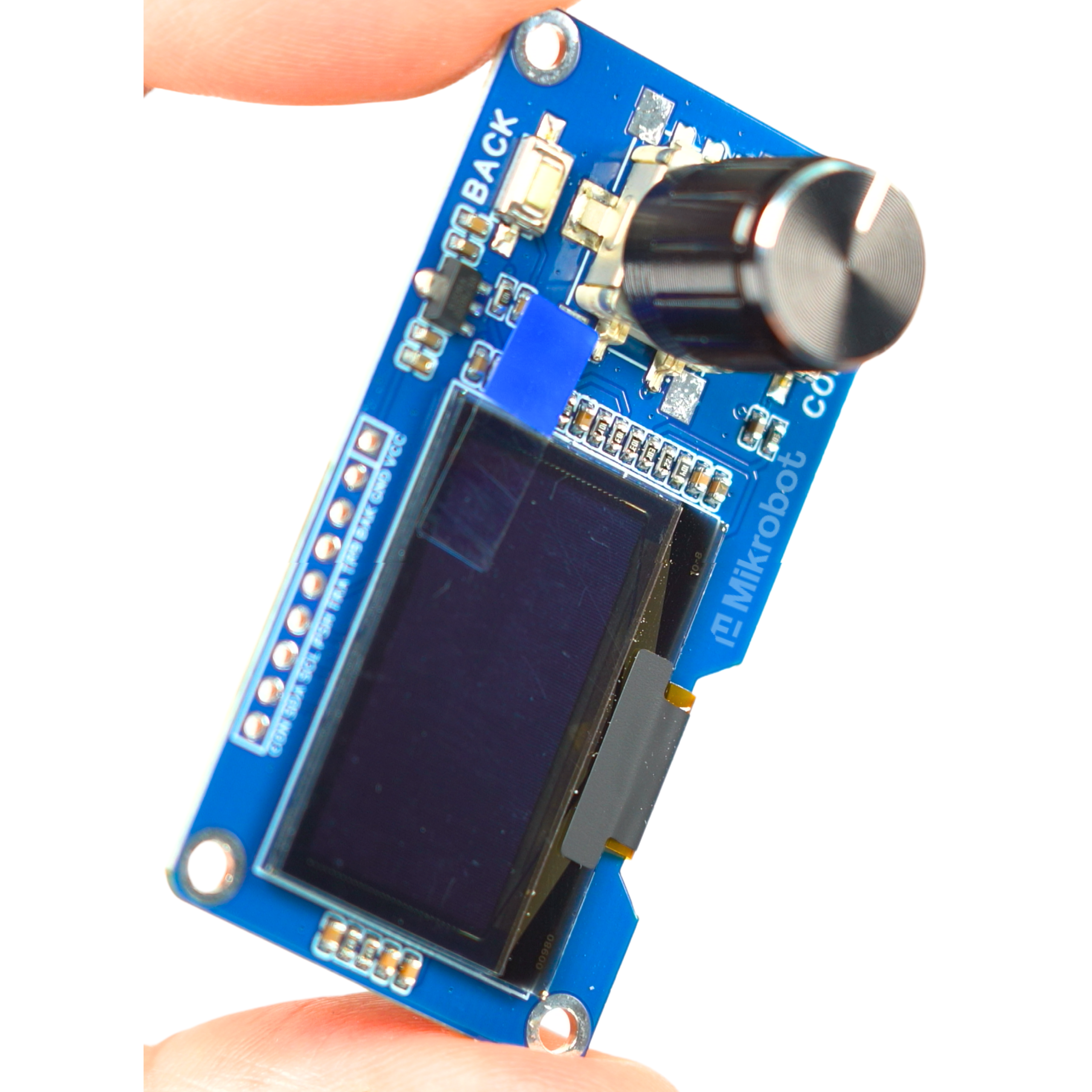

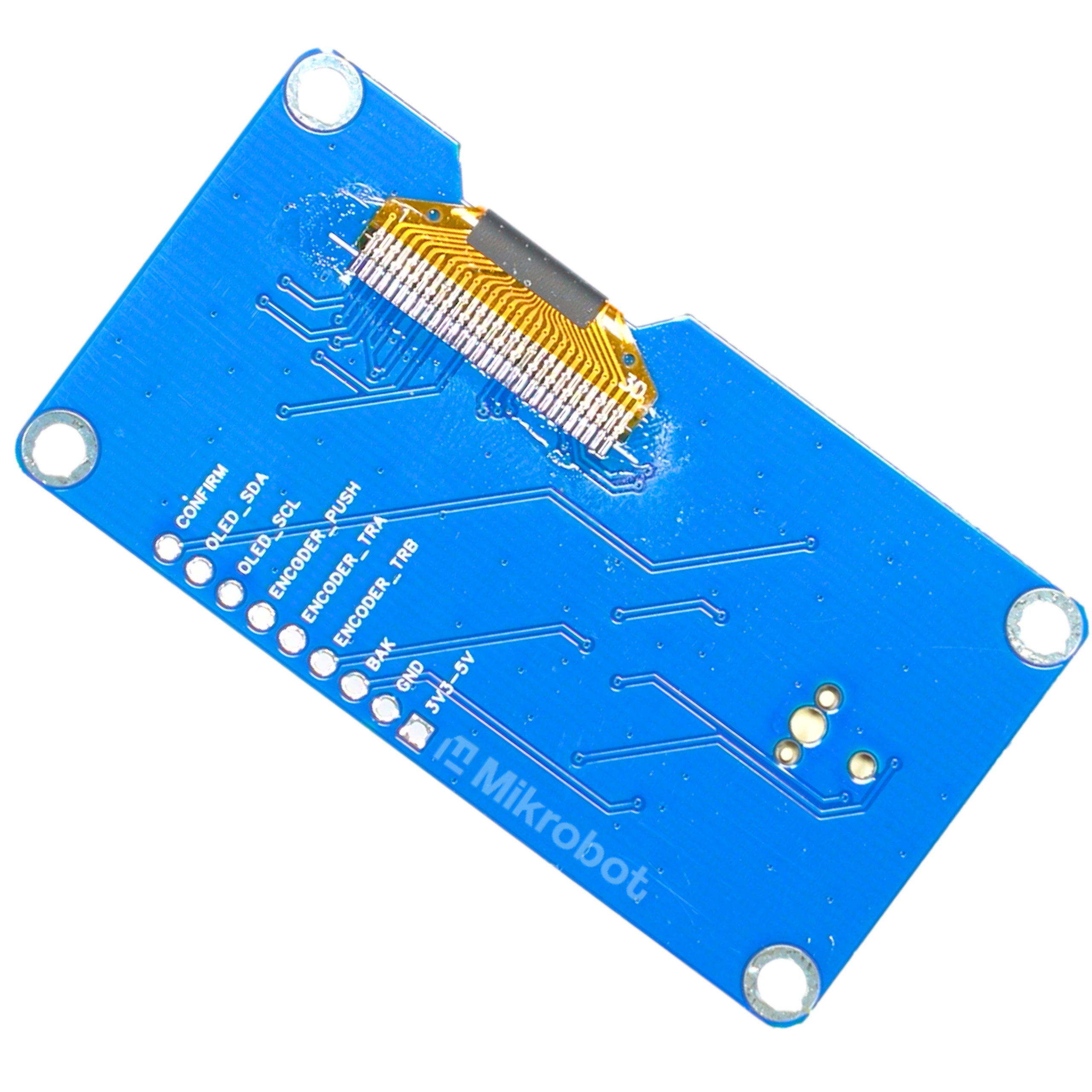

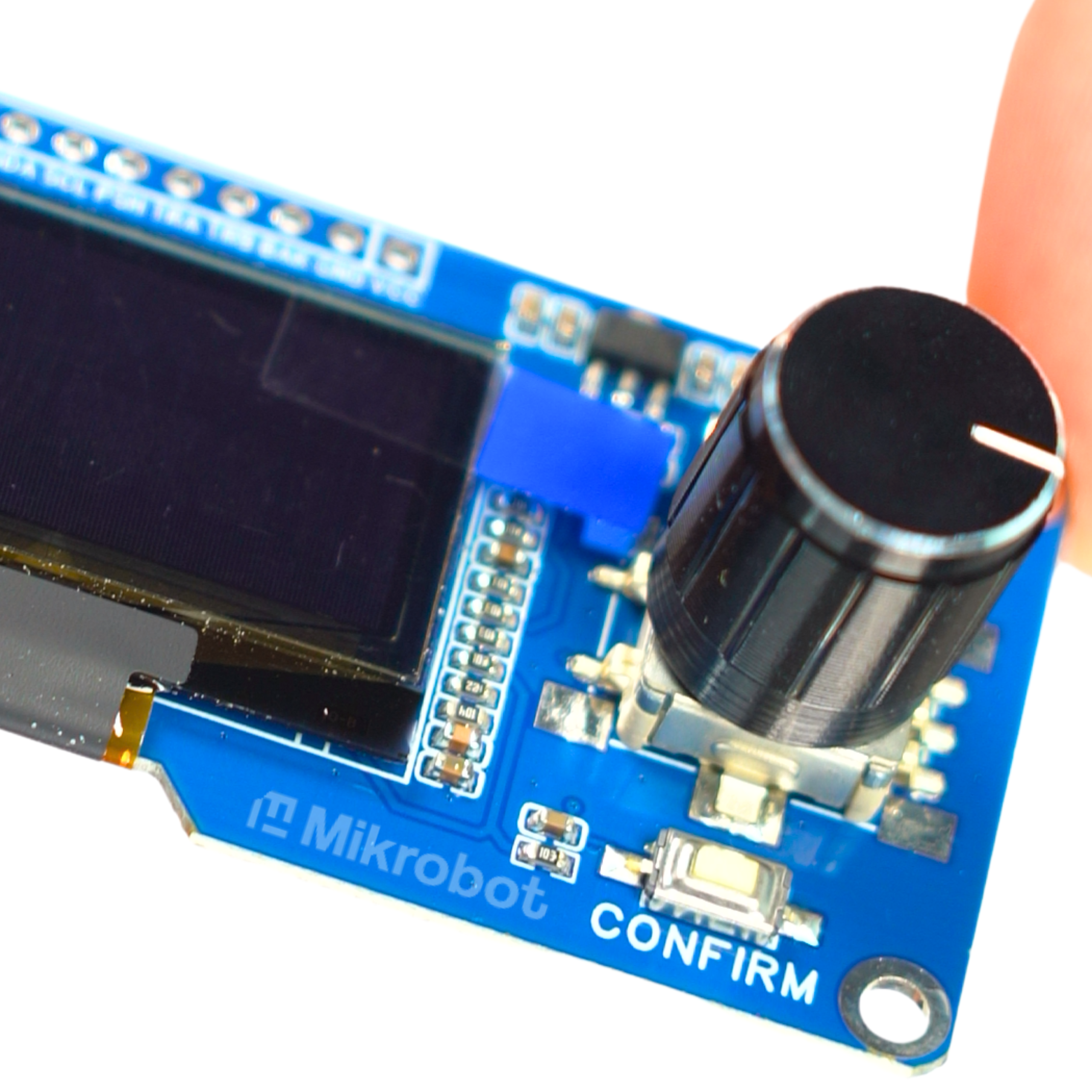

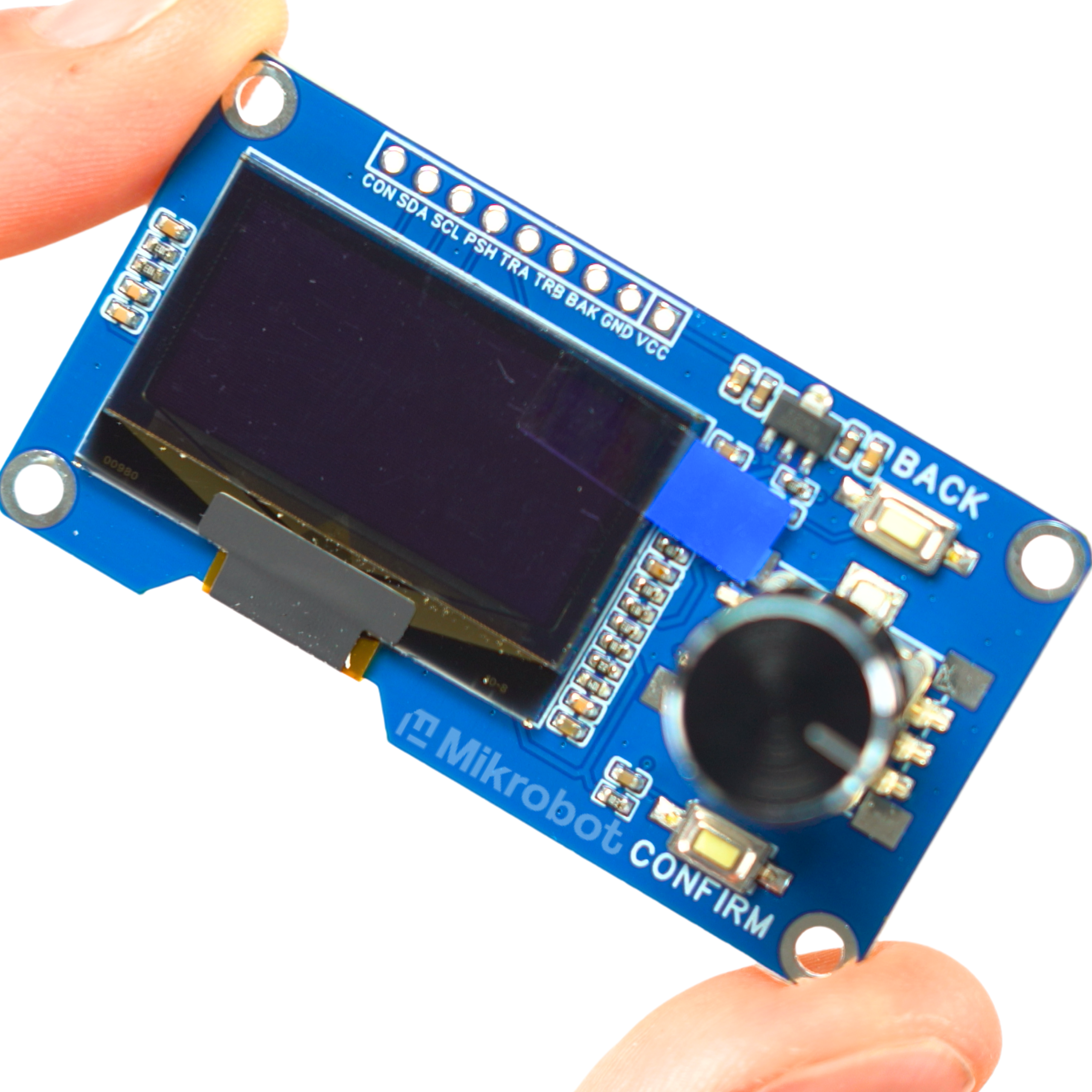

Kompaktowy moduł panelu sterowania wyposażony w czytelny wyświetlacz OLED o przekątnej 1.3", oparty na popularnym kontrolerze SH1106. Urządzenie oferuje rozdzielczość 128 x 64 piksele i wyświetla obraz w kolorze białym, co gwarantuje doskonałą widoczność i wysoki kontrast nawet w jasno oświetlonym otoczeniu. Na jednej płytce drukowanej zintegrowano ekran, precyzyjny enkoder obrotowy oraz dodatkowe przyciski, tworząc gotowy interfejs użytkownika. Komunikacja odbywa się za pomocą magistrali I2C, dzięki czemu moduł świetnie sprawdzi się jako rozszerzenie do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Napięcie zasilania: 3.3V
• Typ wyświetlacza: OLED
• Przekątna ekranu: 1.3"
• Rozdzielczość: 128 x 64 px
• Kolor wyświetlacza: biały
• Układ sterujący: SH1106
• Interfejs komunikacyjny: I2C
• Wbudowany enkoder: EC11 (20 impulsów)
• Wbudowane przyciski: 2 sztuki
• Wymiary płytki: 56 mm x 97 mm

Przykładowe zastosowania

• Obsługa menu nawigacyjnego i nastaw w projektach elektronicznych
• Wizualizacja stanu systemu, danych pomiarowych i parametrów pracy
• Budowa przenośnych urządzeń pomiarowych z własnym interfejsem
• Monitorowanie poziomu naładowania baterii i akumulatorów
• Tworzenie prostych animacji, wykresów i wskaźników słupkowych typu equalizer
• Panele operatorskie w systemach automatyki i urządzeniach warsztatowych

Korzyści z zastosowania modułu

• Wysoka czytelność i duży kąt widzenia charakterystyczny dla matryc OLED
• Integracja wyświetlacza i elementów sterujących na jednym laminacie znacznie upraszcza budowę panelu czołowego urządzenia
• Komunikacja przez interfejs I2C wymaga wykorzystania tylko dwóch linii sygnałowych mikrokontrolera
• Enkoder EC11 z impulsatorem i dodatkowe przyciski dają pełną swobodę w projektowaniu intuicyjnego menu
• W zestawie znajdują się listwy goldpin ułatwiające montaż i podłączenie przewodów
