Wyświetlacz dotykowy TFT LCD 3,5 ILI9488 SPI 320x480 czytnik SD do ESP32

Dotykowy wyświetlacz TFT LCD 3,5" ILI9488 z czytnikiem SD SPI

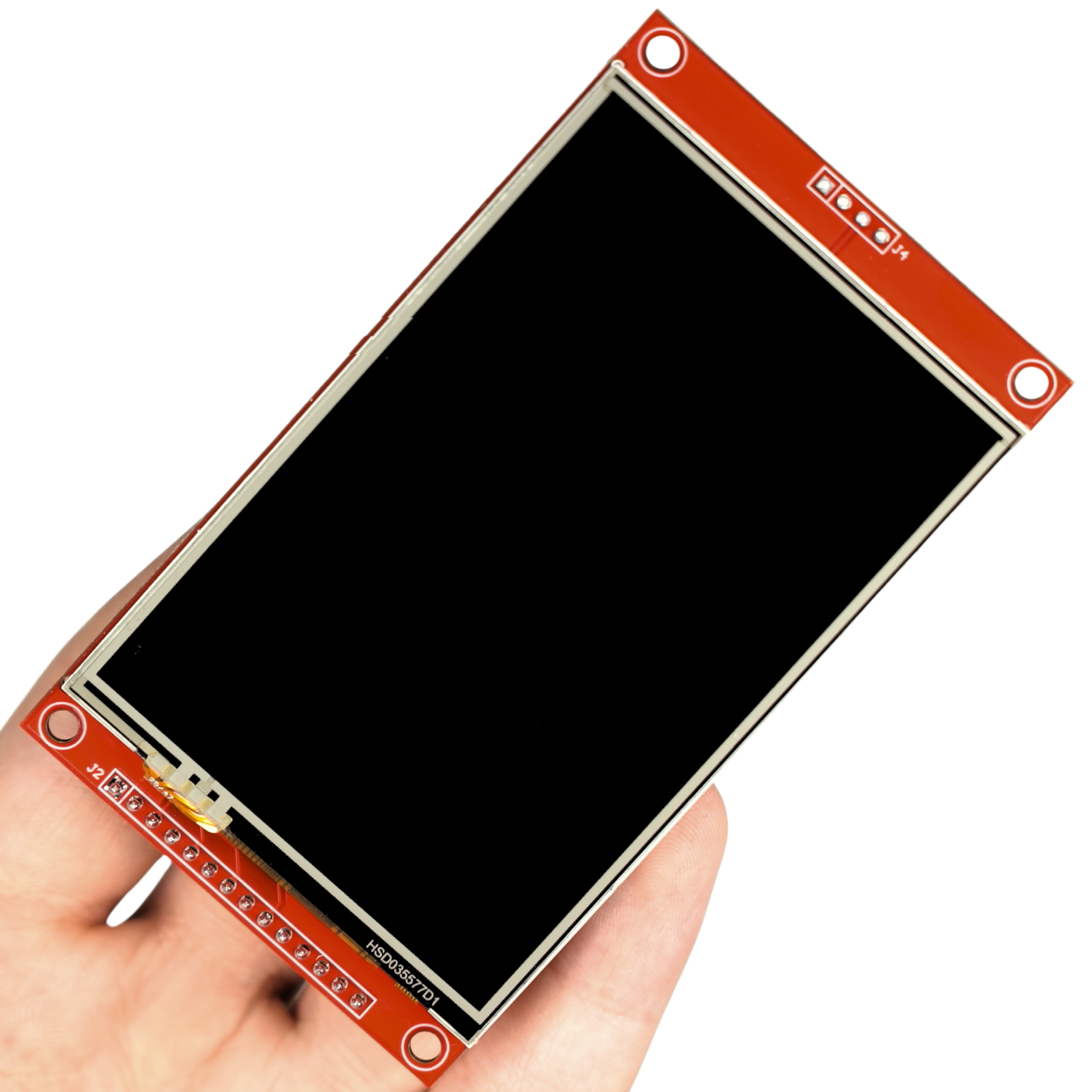

Wysokiej jakości moduł kolorowego, dotykowego wyświetlacza TFT o przekątnej 3,5 cala i rozdzielczości 320 x 480 pikseli. Ekran oferuje paletę 65536 kolorów, co umożliwia generowanie szczegółowych i wyraźnych obrazów. Moduł jest wyposażony w popularny kontroler ILI9488 oraz komunikuje się za pomocą interfejsu SPI, co pozwala na oszczędność wyprowadzeń mikrokontrolera.

Produkt przeznaczony do Arduino, do ESP32, do ESP8266, do Raspberry Pi oraz STM32. Posiada wbudowany czytnik kart pamięci SD, ułatwiający przechowywanie i wyświetlanie przygotowanych wcześniej grafik. Sterowanie ułatwiają ogólnodostępne biblioteki, takie jak TFT eSPI.

Uwaga: Moduł pracuje z napięciem logicznym 3,3 V. W przypadku podłączania do płytek z logiką 5 V (np. Arduino Uno, Nano, Leonardo, Mega) wymagane jest zastosowanie konwertera poziomów logicznych.

Kluczowe cechy techniczne

• Technologia matrycy: LCD TFT
• Panel dotykowy: Tak
• Przekątna ekranu: 3,5 cala
• Rozdzielczość: 320 x 480 pikseli
• Zastosowany sterownik: ILI9488
• Interfejs komunikacyjny: SPI
• Ilość kolorów: 65 536 (RGB)
• Podświetlenie: LED
• Napięcie zasilania i logiki: 3,3 V

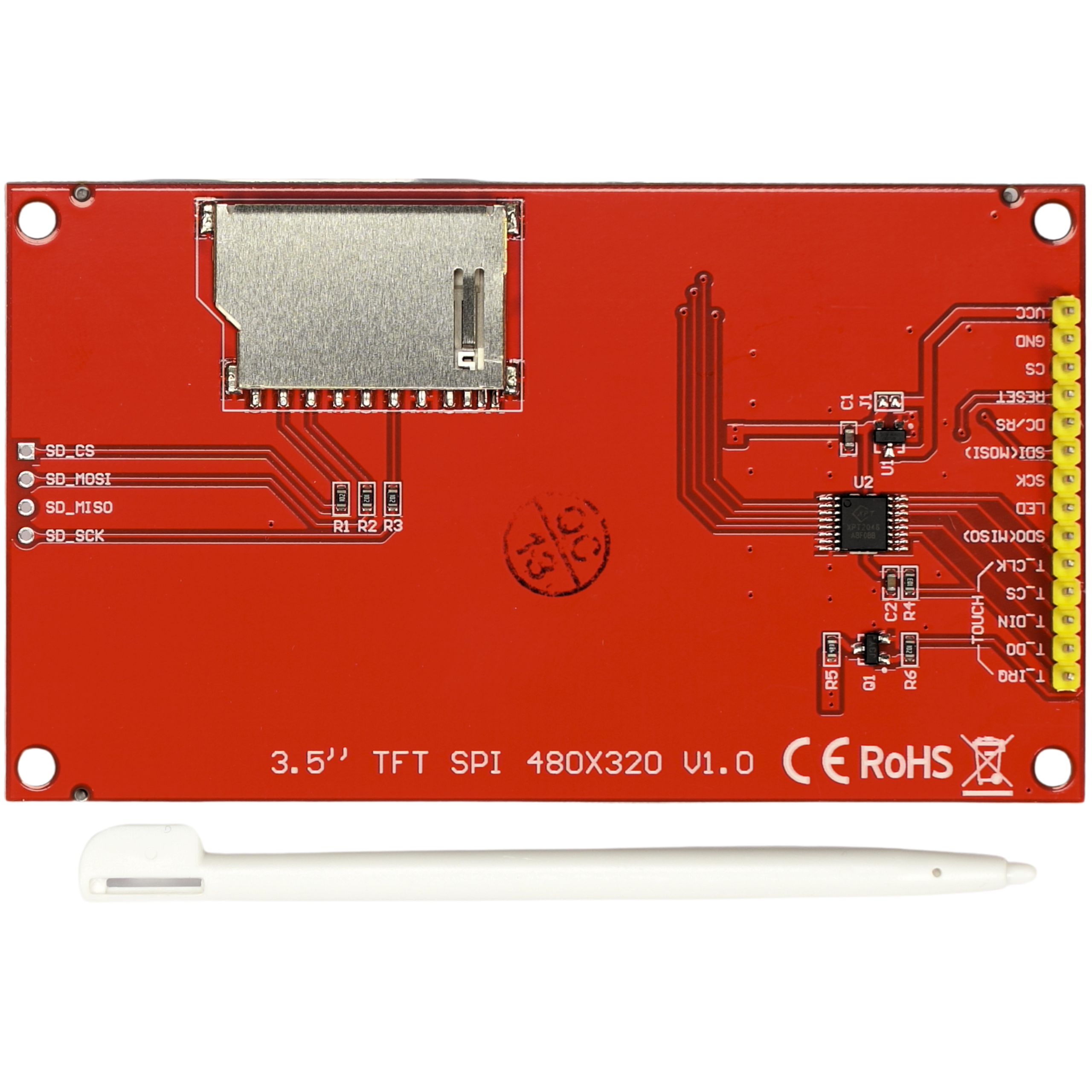

• Złącze: Slot na kartę pamięci SD
• Wymiary modułu: 56 x 98 mm
• Temperatura pracy: -20 - 70°C

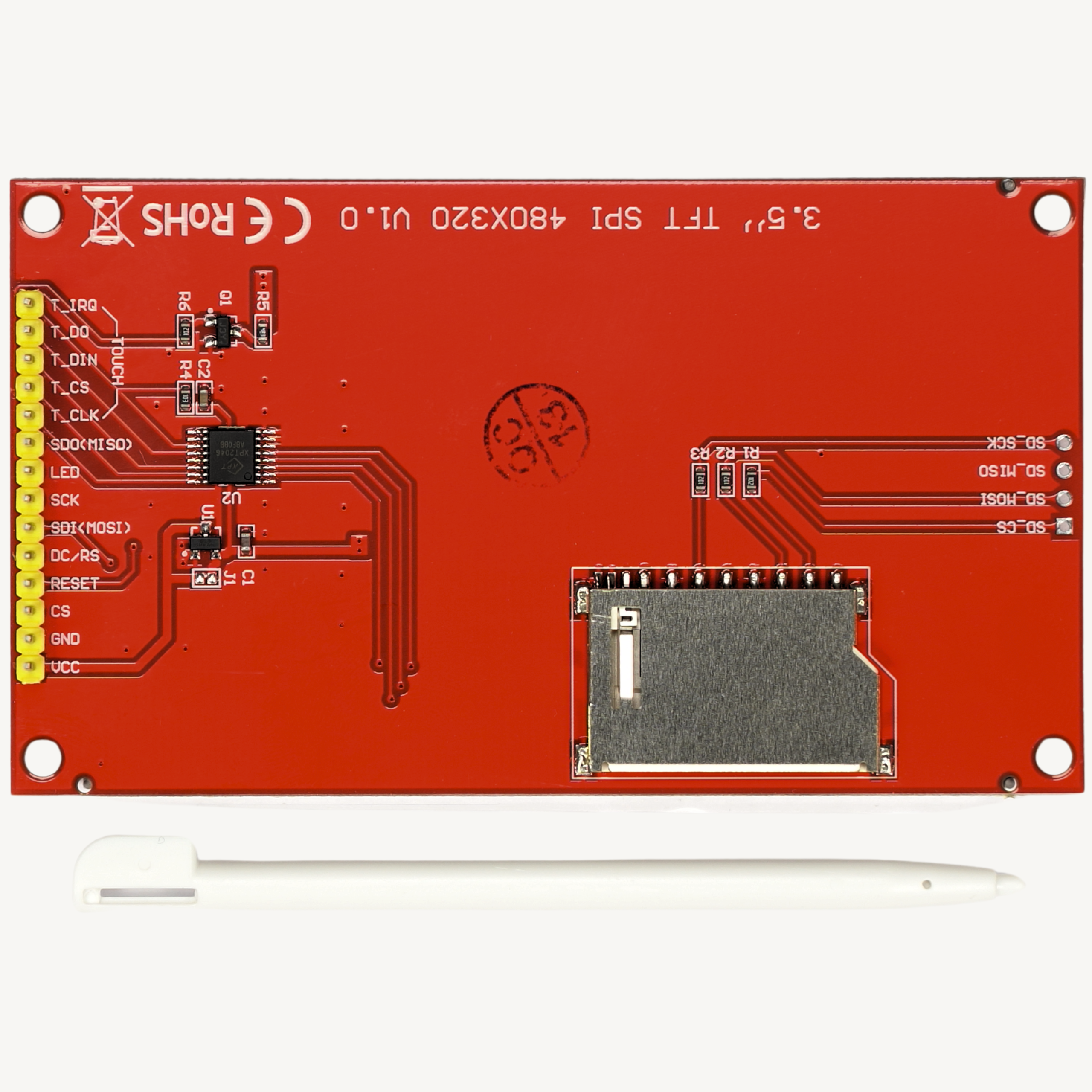

• Wyprowadzenia: Wlutowane goldpiny LCD (brak wlutowanych goldpinów dla czytnika SD)

Przykładowe zastosowania

• Budowa zaawansowanych, dotykowych interfejsów użytkownika (GUI) w systemach wbudowanych
• Wyświetlanie danych pomiarowych ze stacji pogodowych i czujników
• Tworzenie interaktywnych paneli sterowania dla systemów automatyki domowej
• Prezentacja grafik i obrazów odczytywanych bezpośrednio z karty SD
• Konstrukcja przenośnych urządzeń diagnostycznych i mierników

Korzyści

• Wysoka rozdzielczość 320 x 480 px zapewniająca ostry i czytelny obraz
• Wbudowany panel dotykowy umożliwiający interakcję użytkownika z urządzeniem
• Szeroka kompatybilność z popularnymi platformami programistycznymi
• Oszczędność pinów mikrokontrolera dzięki zastosowaniu magistrali SPI
• Możliwość przechowywania dużych zasobów graficznych na karcie SD
• Łatwa obsługa programistyczna dzięki dostępności gotowych bibliotek
