Wzmacniacz audio TPA3116D2 moduł stereo 2x50W klasa D 12-26V do Arduino

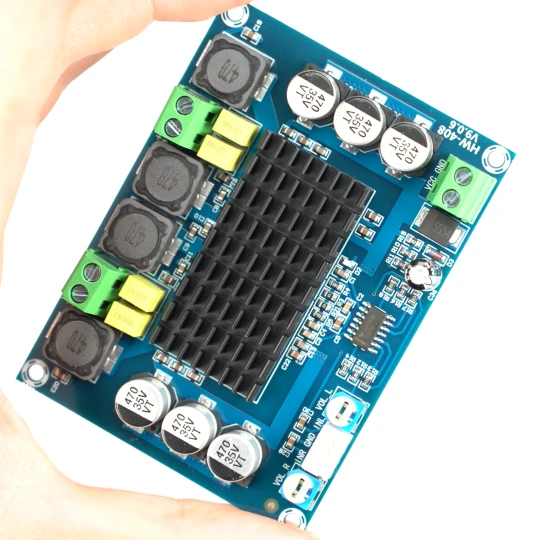

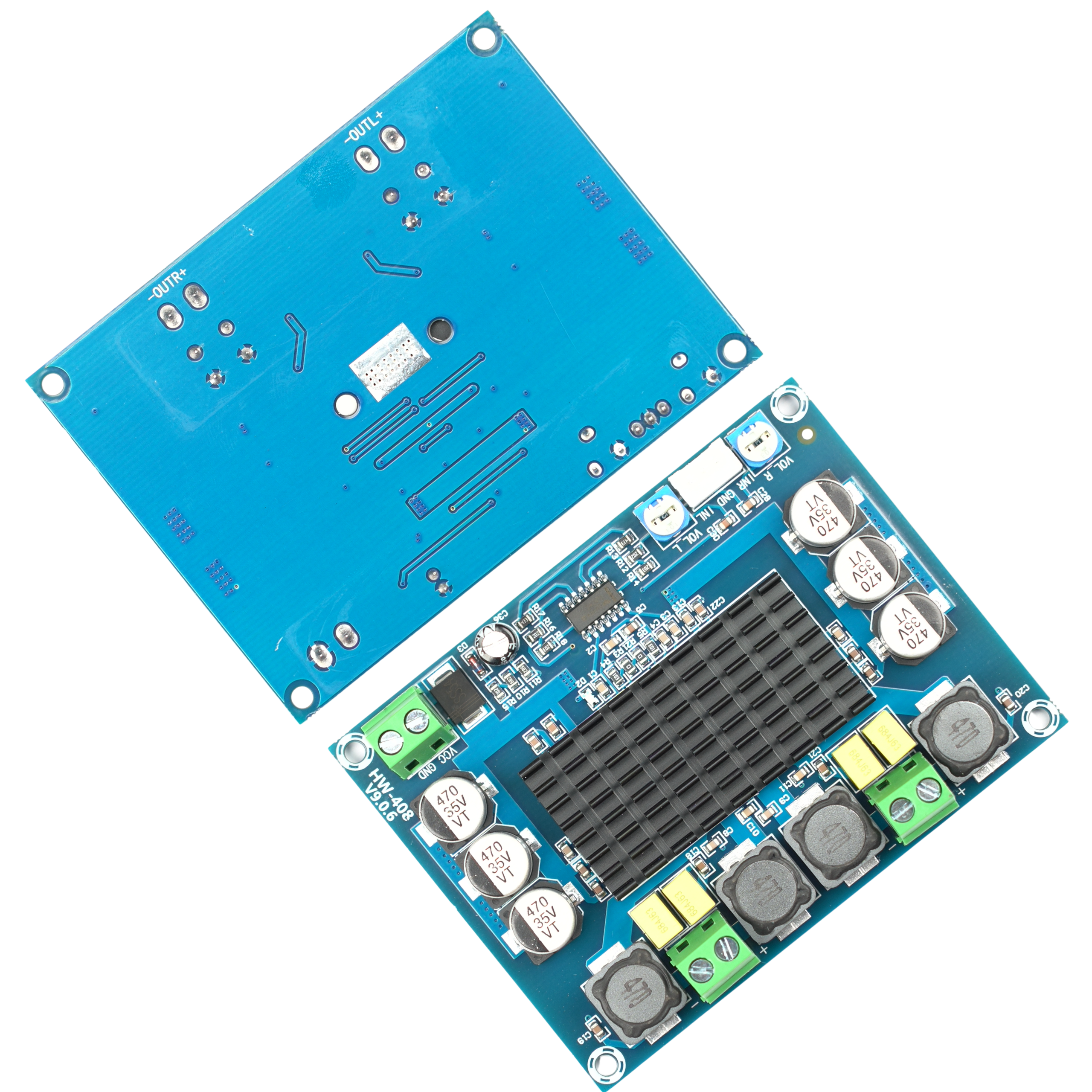

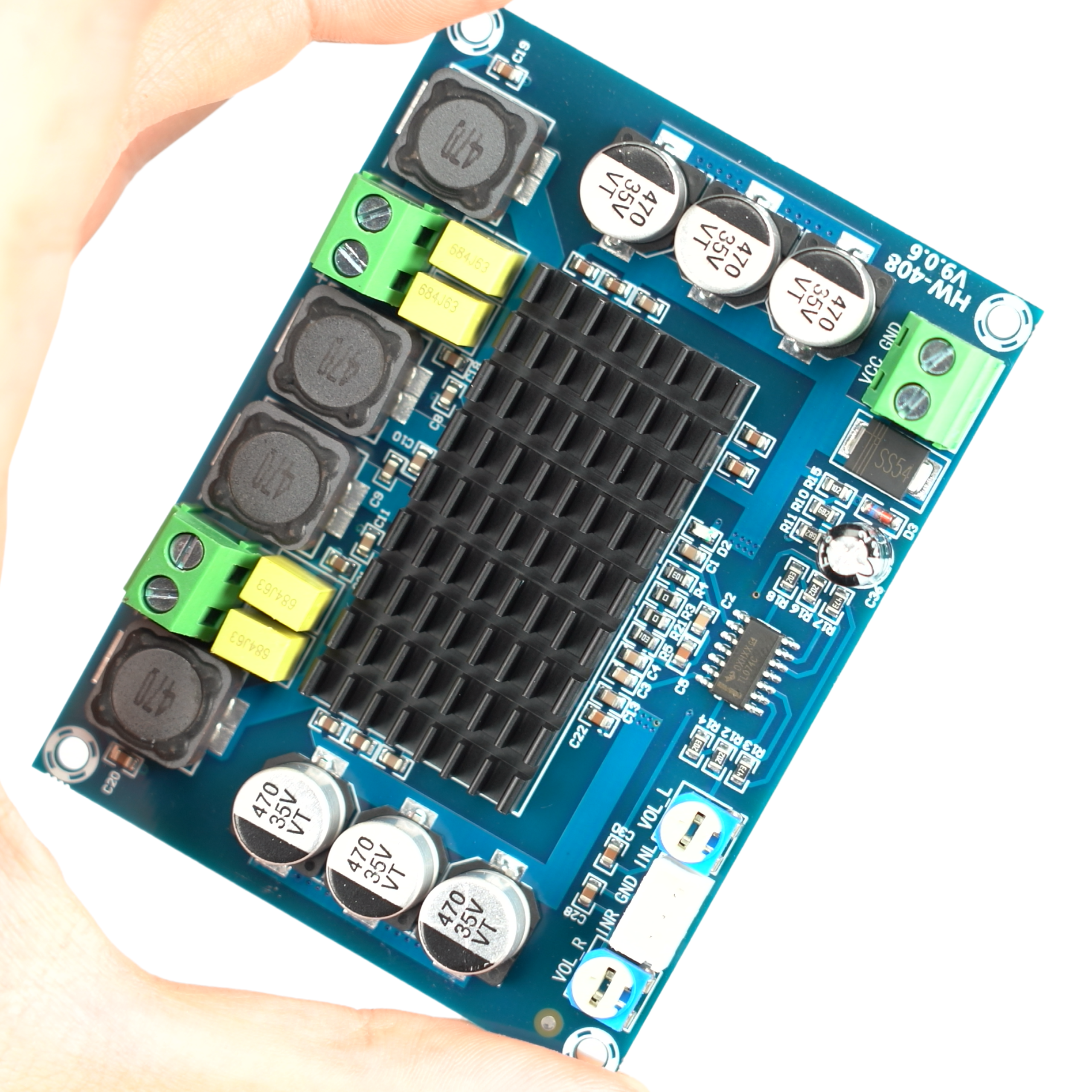

Dwukanałowy wzmacniacz audio TPA3116D2

Wydajny moduł wzmacniacza audio pracujący w klasie D, oparty na układzie TPA3116D2. Urządzenie oferuje moc wyjściową sięgającą 2 x 50 W w konfiguracji stereo 2.0. Zapewnia czyste i dynamiczne brzmienie przy niskich zniekształceniach (THD+N 0,1%), współpracując z głośnikami o impedancji 4-8 Ω. Moduł został zaprojektowany z myślą o systemach domowych, przenośnych głośnikach oraz projektach DIY wymagających niezawodnego źródła dźwięku.

Kluczowe cechy techniczne

• Moc wyjściowa: 2 x 50 W (4 Ω, klasa D)
• Sprawność: ponad 90%
• Zniekształcenia (THD+N przy 1 kHz): 0,1%
• Napięcie zasilania: 12-26 V DC (zalecane napięcie 24 V DC)
• Pasmo przenoszenia: 20 Hz - 20 kHz
• Impedancja głośników: 4-8 Ω

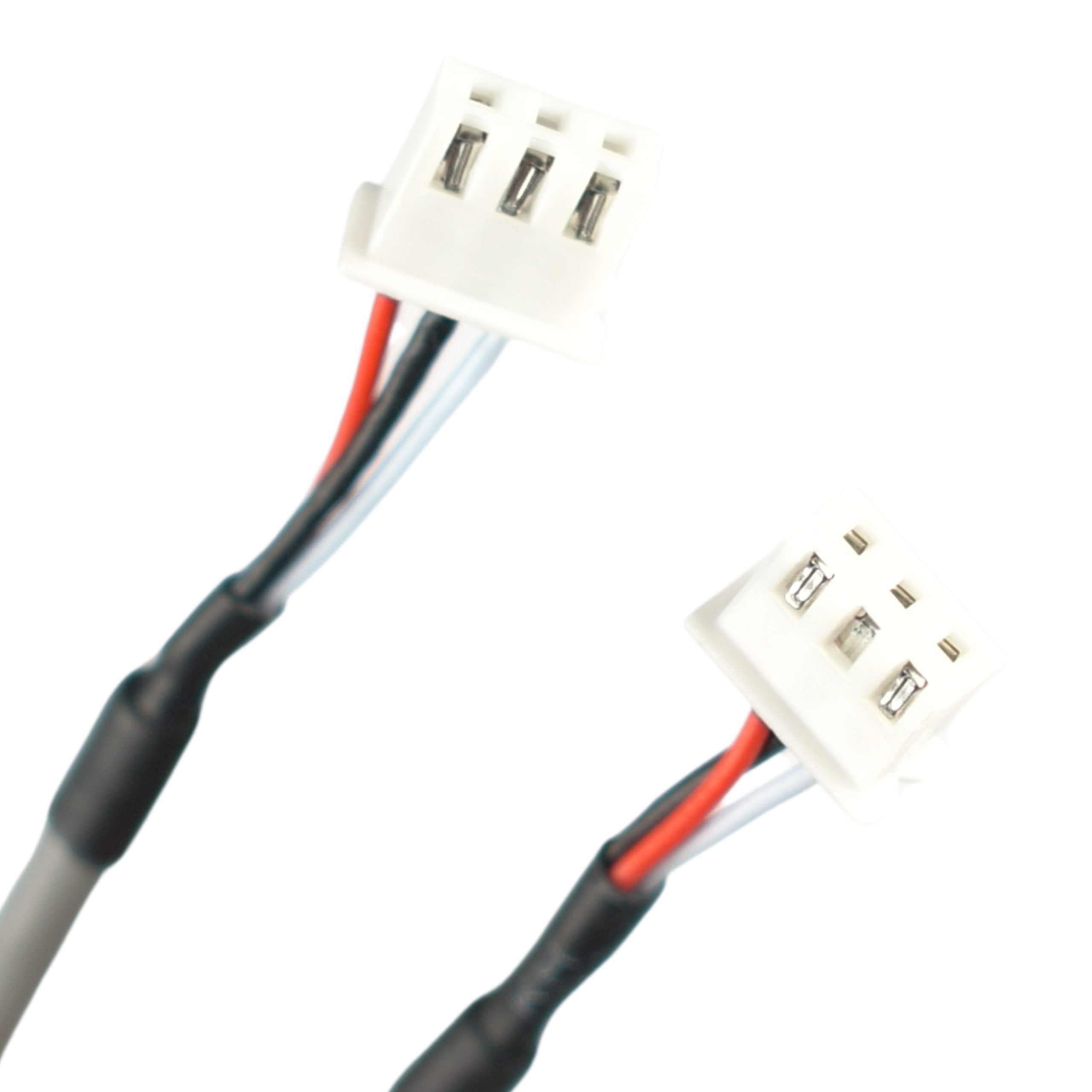

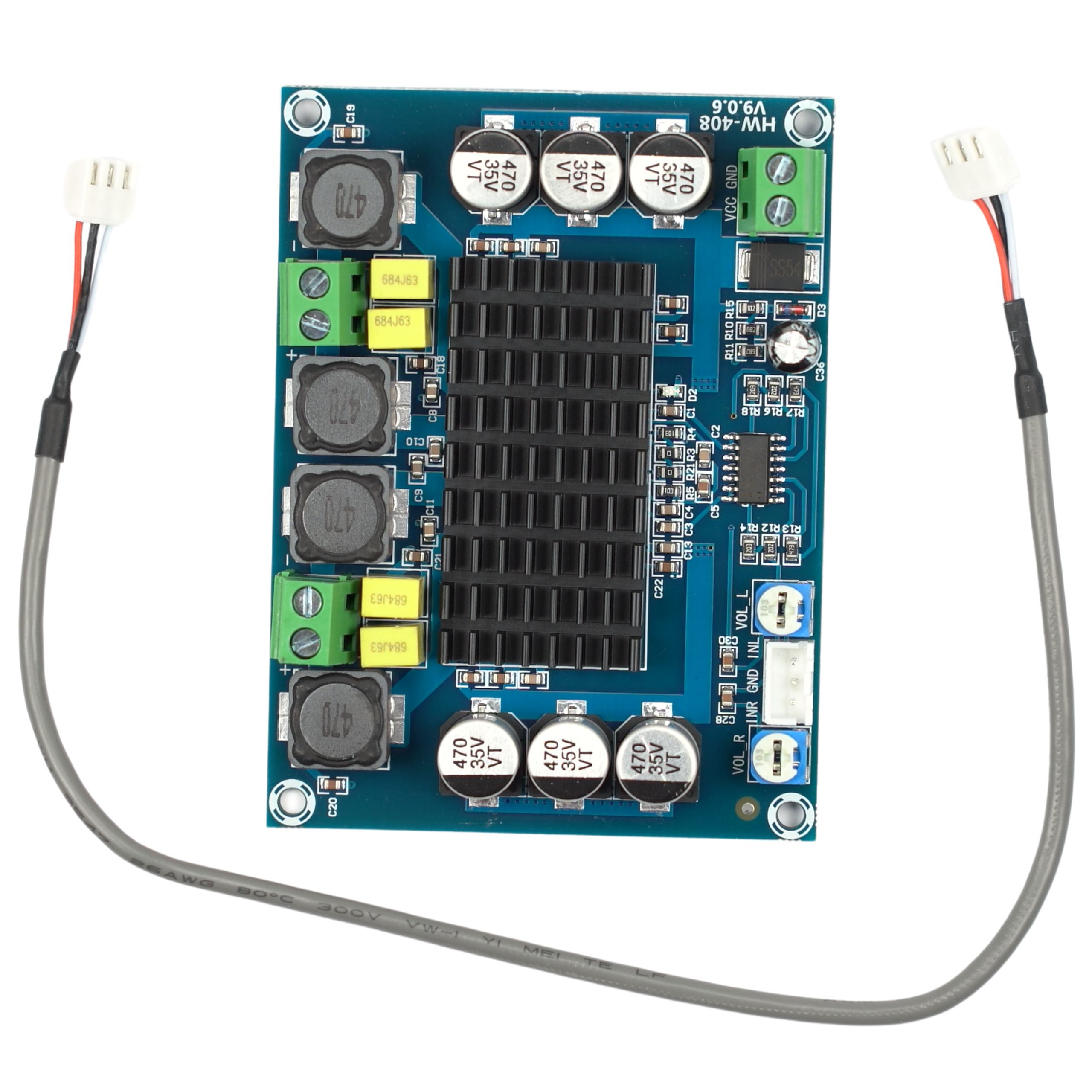

• Wejście audio: liniowe (INL/GND/INR) na złączu 3-pinowym — przewód sygnałowy ok. 28 cm w zestawie
• Wyjścia głośnikowe: listwa zaciskowa śrubowa ułatwiająca montaż przewodu
• Zabezpieczenia: nad- i podnapięciowe, przeciwzwarciowe, termiczne oraz detekcja składowej stałej (DC)
• Wymiary: 92 x 68 x 17 mm

Przykładowe zastosowania

Dzięki wysokiej sprawności i niewielkim gabarytom, moduł znajduje wszechstronne zastosowanie w wielu urządzeniach i projektach elektronicznych.

• Budowa wydajnych, przenośnych głośników bezprzewodowych
• Konstrukcja domowych systemów audio i nagłośnienia strefowego
• Modernizacja i naprawa starszych urządzeń RTV
• Projekty DIY z zakresu automatyki i systemów wbudowanych (do Arduino, do Raspberry Pi, do ESP32, do ESP8266)
• Tworzenie instalacji nagłośnieniowych w punktach usługowych

Korzyści

Zastosowanie zintegrowanego układu TPA3116D2 gwarantuje wysoką sprawność energetyczną przy zachowaniu stabilnych parametrów pracy ciągłej.

• Szeroki zakres napięcia zasilania pozwala na elastyczny dobór źródła energii w zależności od potrzeb
• Dwa niezależne potencjometry umożliwiają precyzyjną, osobną regulację poziomu głośności dla lewego i prawego kanału
• Obecność złączy śrubowych eliminuje konieczność lutowania przewodów, co przyspiesza i ułatwia podłączenie
• Wbudowane układy zabezpieczające chronią moduł przed przeciążeniem, zwarciem i przegrzaniem, zwiększając niezawodność pracy
• Wysoka sprawność klasy D ogranicza wydzielanie ciepła i pozwala na kompaktową konstrukcję
