Zabezpieczenie przed rozładowaniem akumulatora 12V / 24V

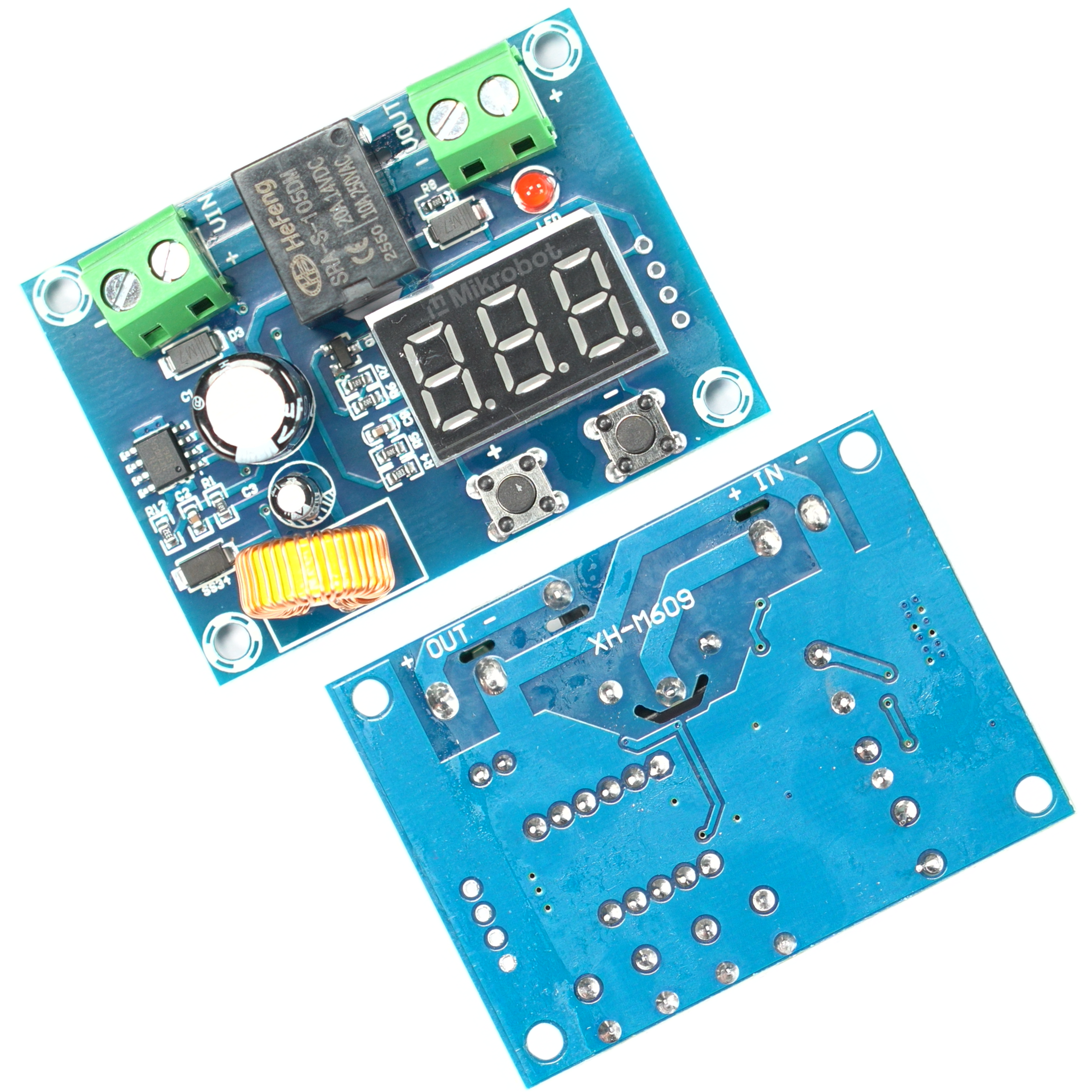

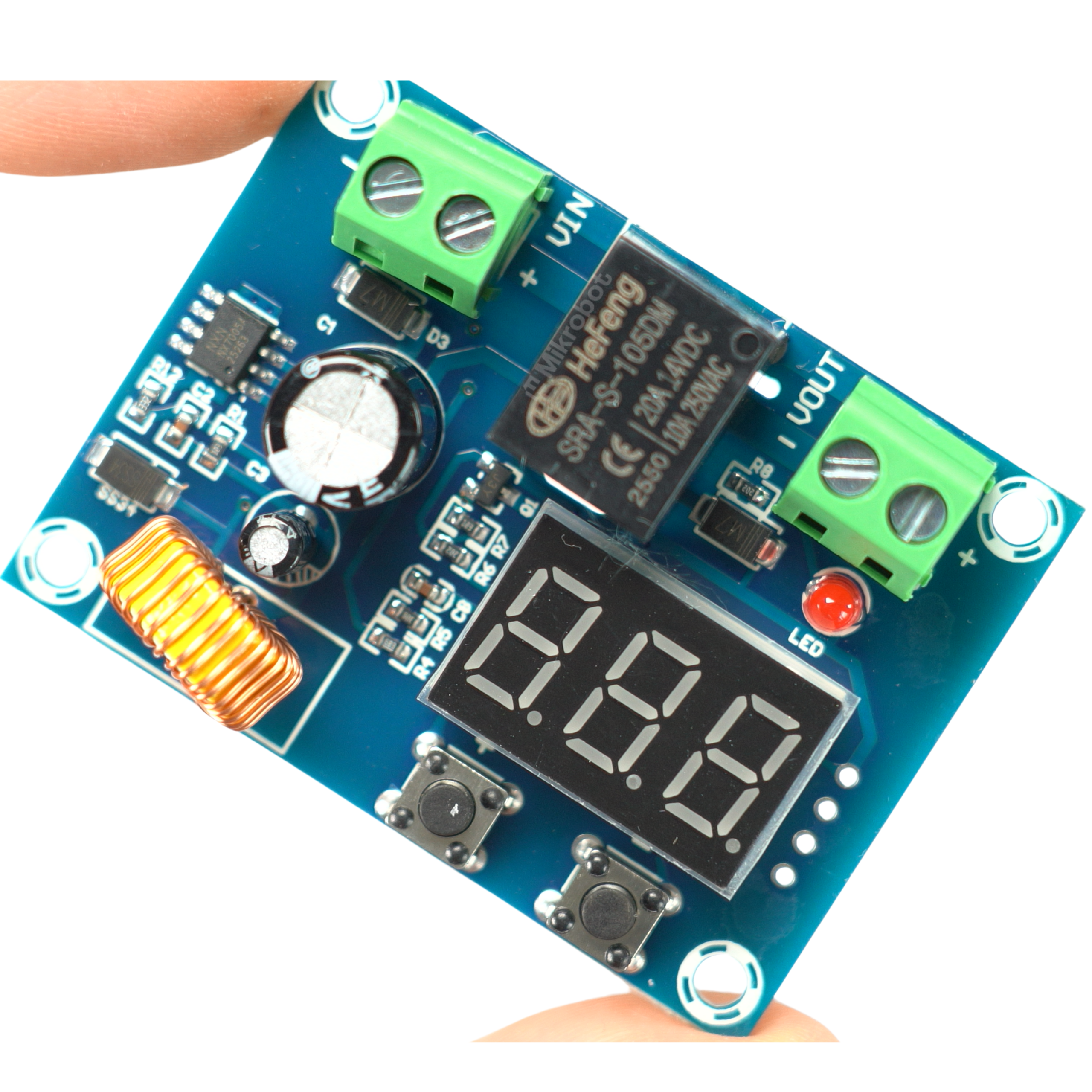

Układ chroniący akumulatory przed głębokim rozładowaniem. Urządzenie na bieżąco monitoruje napięcie i automatycznie odłącza obciążenie w przypadku spadku poniżej ustawionej wartości. Przeznaczone do pracy z akumulatorami o napięciu wejściowym z zakresu 8-36V, co czyni je uniwersalnym rozwiązaniem dla instalacji 12V oraz 24V.

Kluczowe cechy techniczne

• Napięcie wejściowe: 8-36V
• Maksymalne obciążenie styków przekaźnika: 20A 14VDC / 20A 125VAC
• Dokładność pomiaru napięcia: +/-0.3V
• Wymiary: 57 x 42 x 19 mm
• Wbudowany wyświetlacz wskazujący aktualne napięcie na akumulatorze

Instrukcja ustawień modułu

W zależności od wersji oprogramowania, moduł umożliwia konfigurację na dwa sposoby. Zmiany parametrów dokonuje się za pomocą przycisków na płytce.

Sposób 1:

• Szybkie dwukrotne wciśnięcie lewego przycisku - ustawienie napięcia odcięcia akumulatora
• Szybkie dwukrotne wciśnięcie prawego przycisku - ustawienie histerezy (domyślnie 2V)
• Przytrzymanie prawego przycisku - ustawianie czasu opóźnienia załączenia przekaźnika (domyślnie 0 minut, regulacja co 1 minutę)
• Przytrzymanie lewego przycisku - kalibracja wskazania napięcia
• Przytrzymanie obu klawiszy - reset do ustawień fabrycznych

Sposób 2:

• Krótkie naciśnięcie przycisku lewego (+) - podgląd nastawionego napięcia odcięcia
• Krótkie naciśnięcie przycisku prawego (-) - podgląd nastawionej histerezy w zakresie 0.1 - 10V
• Dłuższe przytrzymanie przycisku lewego (+) - tryb ustawiania napięcia odłączenia (wartość miga, zmiana klawiszami +/-)
• Dłuższe przytrzymanie przycisku prawego (-) - tryb ustawiania napięcia histerezy (wartość miga, zmiana klawiszami +/-)

Przykład działania: Jeżeli napięcie odłączenia ustawiono na 10V, a histerezę na 3V, moduł odłączy zasilanie przy spadku poniżej 10V. Ponowne załączenie przekaźnika nastąpi po osiągnięciu napięcia większego o 3V, czyli przy 13V.

Przykładowe zastosowania

• Ochrona akumulatorów żelowych i kwasowo-ołowiowych przed przedwczesnym zużyciem
• Systemy zasilania awaryjnego i małe instalacje fotowoltaiczne (Off-Grid)
• Zarządzanie zasilaniem w kamperach, przyczepach kempingowych i na łodziach
• Zabezpieczenie baterii w wózkach inwalidzkich oraz mniejszych pojazdach elektrycznych
• Automatyka przemysłowa wymagająca precyzyjnej kontroli poziomu zasilania awaryjnego

Korzyści

• Skuteczna ochrona ogniw przed nieodwracalnym uszkodzeniem w wyniku nadmiernego rozładowania
• Znaczne wydłużenie żywotności eksploatowanych akumulatorów
• Możliwość precyzyjnego dostosowania parametrów odcięcia oraz ponownego załączenia do konkretnego typu baterii
• Łatwy odczyt bieżącego stanu zasilania dzięki czytelnemu wyświetlaczowi
• Wszechstronność zastosowania dzięki szerokiemu zakresowi obsługiwanych napięć roboczych
