Analizator stanów logicznych 8 kanałowy Saleae 24 MHz i2C SPI 1Wire CAN i2S

Opis produktu - Analizator stanów logicznych 8-kanałowy Saleae 24 MHz

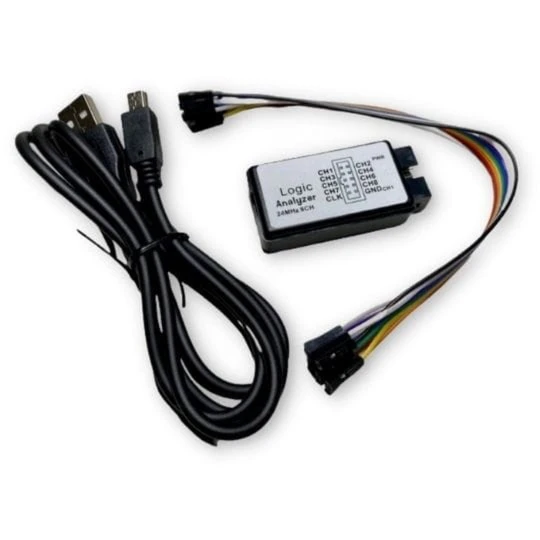

Analizator stanów logicznych Saleae 24 MHz 8-kanałowy to niezastąpione narzędzie przy pracy z mikrokontrolerami, takimi jak ARM, STM32, AVR, PIC i Arduino, a także doskonałe wsparcie do ESP8266, do ESP32 oraz do Raspberry Pi. Komplet zawiera analizator, kabel USB oraz niezbędne przewody. Urządzenie jest w pełni kompatybilne z oryginalnym sprzętem SALEAE i bezproblemowo współpracuje z dedykowanym oprogramowaniem, oferując profesjonalne wsparcie dla różnorodnych projektów elektronicznych.

Analizator pozwala na precyzyjny odczyt oraz rejestrację stanów logicznych bezpośrednio na komputerze. Umożliwia sprzętowe dekodowanie wielu popularnych protokołów komunikacyjnych, w tym:

• I2C
• SPI
• 1-Wire
• CAN
• I2S
• PCM
• Manchester
• oraz wiele innych

Kluczowe cechy techniczne

• Ilość kanałów: 8 niezależnych wejść logicznych
• Impedancja wejścia: 100K Ohm
• Maksymalna częstotliwość próbkowania: 24 MHz
• Dostępne częstotliwości próbkowania: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 KHz, 250 KHz, 100 KHz, 50 KHz, 25 KHz
• Maksymalna długość samplowania: 1G (przy próbkowaniu 1 MHz można przechwycić 1024 s sygnału, przy 2 MHz - 512 s itd.)
• Zasilanie: bezpośrednio z portu USB
• Sygnalizacja: wbudowany sygnalizator LED oraz wskaźnik na wejściu (0-1 LED)
• Konstrukcja: kompaktowy rozmiar ułatwiający pracę i transport

Przykładowe zastosowania

• Diagnozowanie i debugowanie błędów w komunikacji pomiędzy mikrokontrolerem a czujnikami cyfrowymi
• Analiza przesyłu danych na magistralach I2C, SPI oraz 1-Wire w systemach wbudowanych
• Monitorowanie i dekodowanie ramek w magistrali samochodowej lub przemysłowej CAN
• Weryfikacja poprawności przesyłania cyfrowego dźwięku przez interfejs I2S lub PCM
• Inżynieria odwrotna oraz badanie nieznanych protokołów komunikacyjnych w projektach IoT

Korzyści

• Szybka i bezbłędna identyfikacja problemów komunikacyjnych w budowanych układach cyfrowych
• Znaczna oszczędność czasu dzięki zautomatyzowanemu dekodowaniu najpopularniejszych protokołów
• Wygodna praca dzięki zasilaniu z portu USB - brak konieczności stosowania dodatkowych zasilaczy
• Możliwość długotrwałej rejestracji i analizy sygnałów dzięki ogromnej pamięci samplowania do 1G
• Pełna uniwersalność zastosowań dzięki kompatybilności z wieloma rodzinami mikrokontrolerów i minikomputerów
