Czujnik zbliżeniowy indukcyjny NPN NO LJ12A3-4-Z/BX 6-36V do drukarek 3D

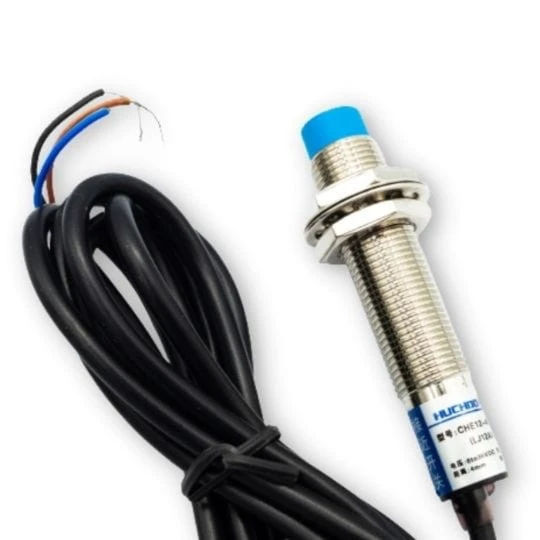

Czujnik zbliżeniowy indukcyjny NPN NO LJ12A3-4-Z/BX

Czujnik indukcyjny LJ12A3-4-Z/BX to precyzyjne urządzenie o wysokiej dokładności pomiaru odległości. Wyposażony jest w konfigurację wyjścia NPN NO. Napięcie zasilania czujnika wynosi 6-36V DC, a jego maksymalny zakres wykrywania to 4 mm. Moduł jest doskonałym wyborem do projektów DIY, drukarek 3D oraz automatyki. Produkt jest zgodny z popularnymi platformami: do Arduino, do ESP8266, do ESP32, do Raspberry Pi.

Zasada działania i podłączenie

Czujnik NPN w momencie detekcji metalowego obiektu wyprowadza na wyjściu stan niski (0V). Konfiguracja NO (Normalnie otwarty) oznacza, że wyjście pozostaje nieaktywne, gdy w zasięgu nie ma żadnego obiektu. Wykrycie metalowej powierzchni w odległości do 4 mm jest sygnalizowane pojawieniem się stanu niskiego oraz zaświeceniem wbudowanej diody sygnalizacyjnej.

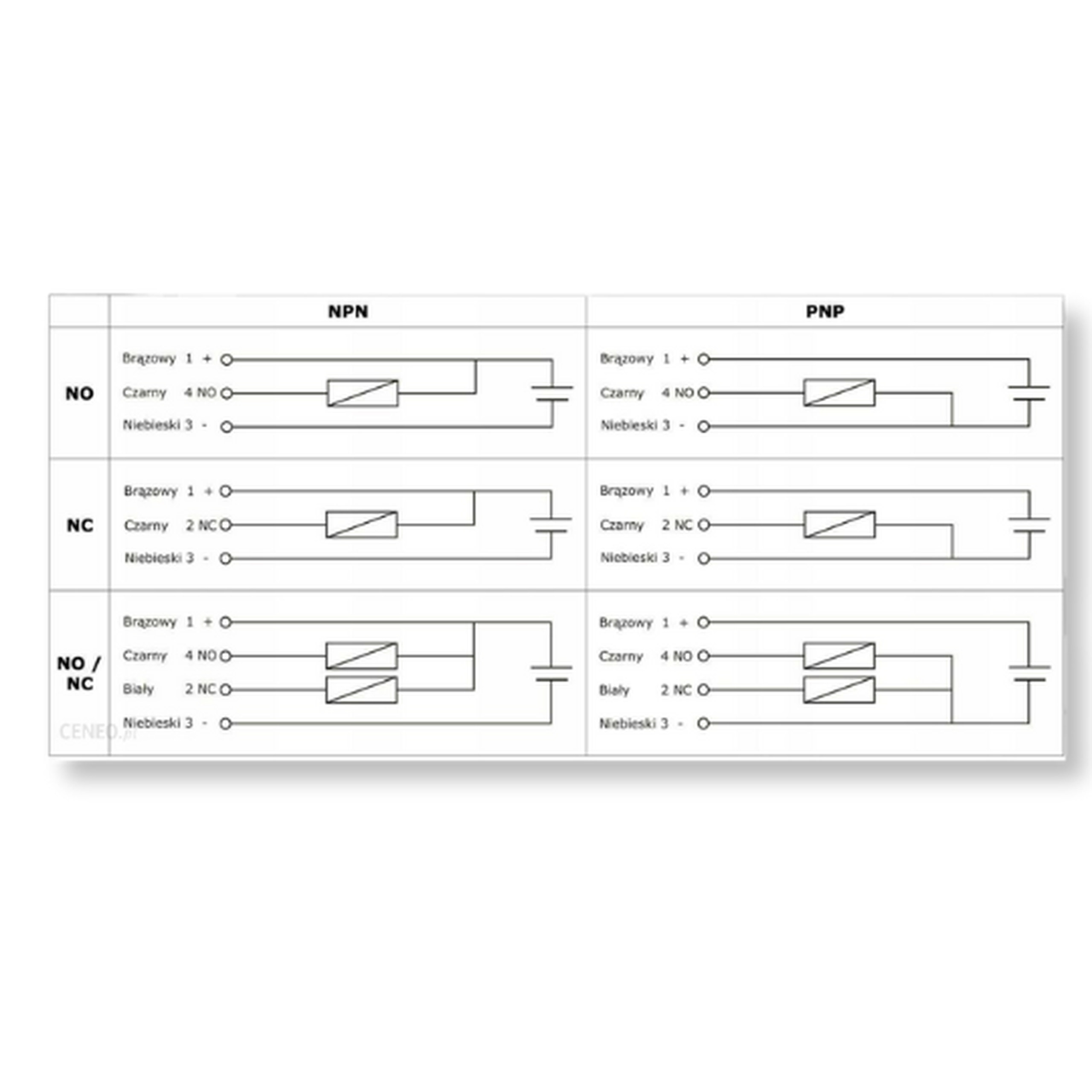

Wyprowadzenia przewodów:

• Brązowy - zasilanie (6-36V)
• Niebieski - zasilanie (masa)
• Czarny - wyjście normalnie otwarte NO

Kluczowe cechy techniczne

• Zasilanie: 6 - 36V DC
• Zakres wykrywania: 0 - 4 mm
• Maksymalny prąd pracy: 0.3 A
• Obudowa czujnika: gwint M12
• Rodzaj czujnika: indukcyjny
• Typ wyjścia: NPN NO (Normalnie otwarty)
• Sygnalizacja: wbudowana dioda LED na spodzie
• Wymiary: długość całkowita 62 mm, część gwintowana 40 mm, część sensoryczna 5 mm
• Przewód: 3-żyłowy o długości około 100 cm

Przykładowe zastosowania

• Wykrywanie pozycji stołu lub głowicy w drukarkach 3D i maszynach CNC
• Zliczanie metalowych elementów na taśmach produkcyjnych
• Systemy automatyki przemysłowej i robotyki
• Wyłączniki krańcowe w różnego rodzaju urządzeniach mechanicznych
• Projekty z mikrokontrolerami (do Arduino, do ESP32, do ESP8266, do Raspberry Pi)

Korzyści

• Wysoka niezawodność i precyzja działania dzięki bezdotykowej detekcji
• Szeroki zakres napięcia zasilania (6-36V) ułatwiający integrację z wieloma systemami
• Prosty montaż za pomocą standardowego gwintu M12 i dołączonych nakrętek
• Wizualna kontrola stanu dzięki wbudowanej diodzie sygnalizacyjnej
• Odporność na zużycie mechaniczne i długotrwała, bezawaryjna praca
