Moduł HD44780 konwerter do wyświetlacza LCD 1602 I2C do Arduino Raspberry

Konwerter HD44780 LCD 1602 I2C do ESP8266, do ESP32, do Arduino, do Raspberry Pi

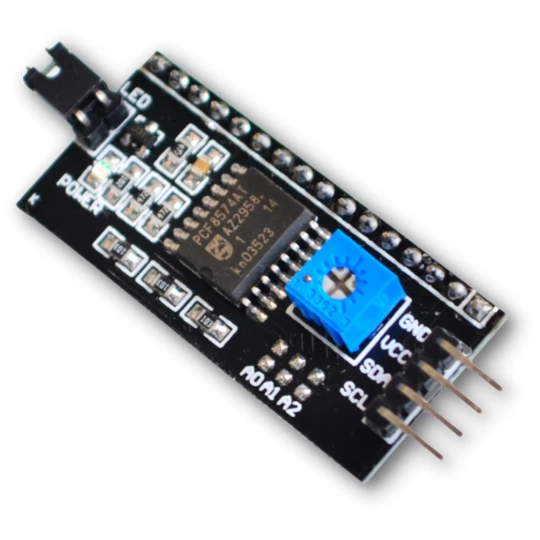

Konwerter I2C przeznaczony do wyświetlaczy ze sterownikiem HD44780. Dzięki niemu do sterowania wyświetlaczem wystarczą jedynie 4 linie: SDA, SCL, 5V oraz GND, co znacząco upraszcza budowę projektów opartych na mikrokontrolerach.

Moduł posiada wbudowany potencjometr, który pozwala na płynną regulację kontrastu, a także oferuje możliwość programowego włączenia lub wyłączenia podświetlenia ekranu.

Kluczowe cechy techniczne

• Napięcie zasilania: 5V
• Interfejs komunikacyjny: I2C
• Układ konwertera: PCF8574
• Zgodność ze sterownikiem: HD44780
• Regulacja kontrastu: za pomocą wbudowanego potencjometru
• Zmiana adresu magistrali: za pomocą zlutowanej zworki (A0, A1, A2)
• Podświetlenie: zworka wyłączająca podświetlenie na stałe
• Sygnalizacja: dioda LED informująca o pracy modułu
• Wymiary: 42 x 20 mm

Korzyści

• Oszczędność wyprowadzeń mikrokontrolera - wymaga tylko dwóch pinów sygnałowych (SDA, SCL)
• Szybka i prosta integracja z popularnymi platformami programistycznymi
• Wygodna regulacja parametrów wyświetlania dzięki wbudowanemu potencjometrowi
• Możliwość sprzętowej zmiany adresu I2C pozwala na podłączenie wielu urządzeń do jednej magistrali
• Łatwe zarządzanie energią poprzez programowe lub sprzętowe wyłączanie podświetlenia

Przykładowe zastosowania

• Projekty stacji pogodowych z wyświetlaniem danych z czujników
• Panele operatorskie w systemach automatyki domowej
• Interfejsy użytkownika w urządzeniach pomiarowych i testerach
• Systemy monitorowania parametrów pracy maszyn i urządzeń
• Edukacyjne projekty z zakresu programowania mikrokontrolerów
