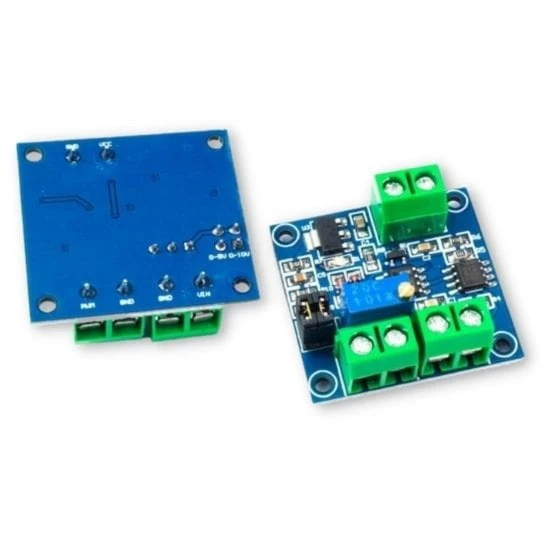

Moduł konwerter napięcia 0-5V i 0-10V na sygnał PWM 100% z potencjometrem

Opis produktu: Konwerter napięcia na PWM

Konwerter napięcia 0-5V i 0-10V do PWM 0-100% NE555 to moduł przekształcający napięcie sterujące z zakresu 0-5V lub 0-10V (wybierane za pomocą zworki) na sygnał wyjściowy PWM o stałej częstotliwości 50,5 kHz i regulowanym wypełnieniu w przedziale 0-100%. Urządzenie doskonale współpracuje z popularnymi platformami, takimi jak: do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

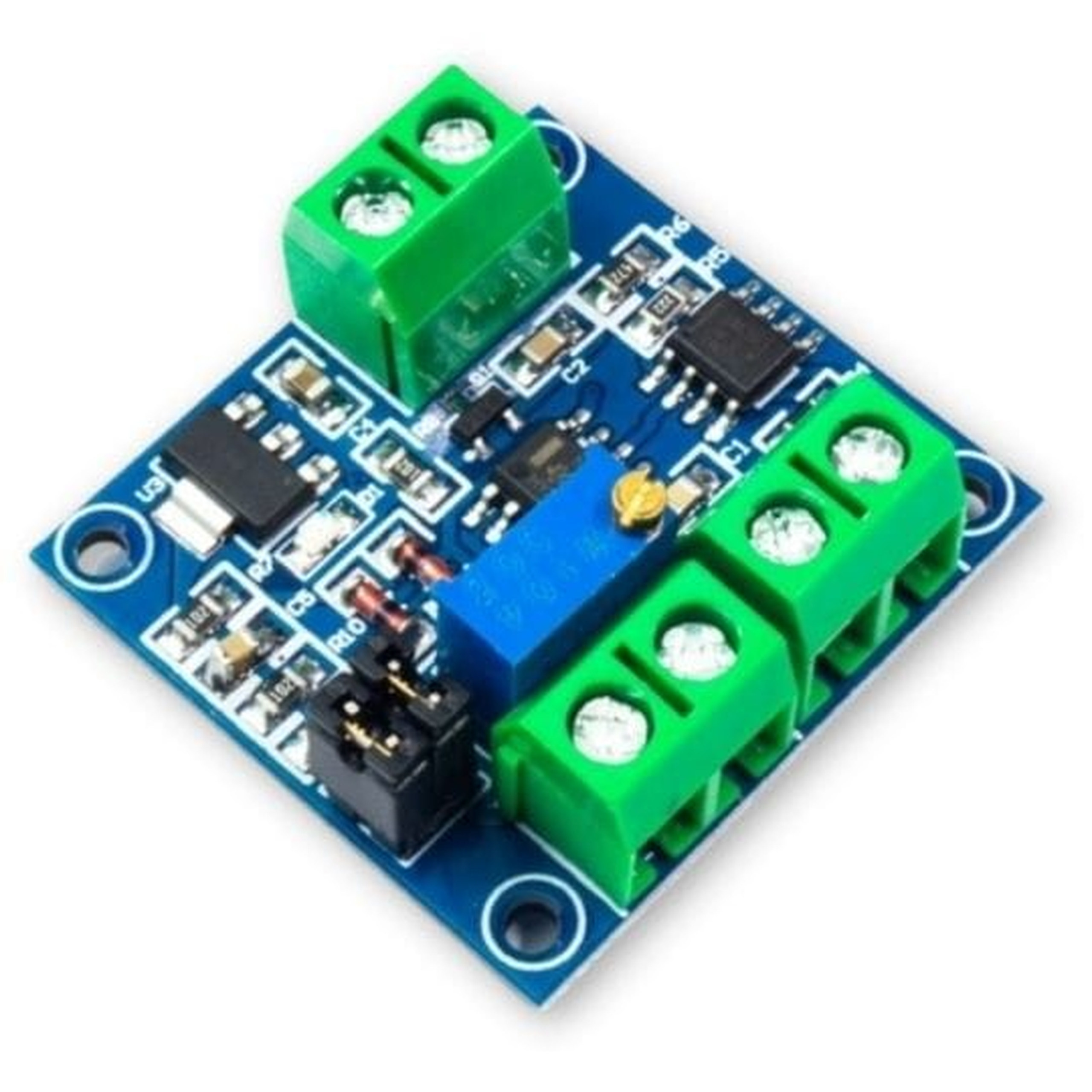

Moduł jest idealny do zastosowań w programowalnych sterownikach logicznych, kontrolerach wentylatorów, pompach i podobnych urządzeniach. Został wyposażony w potencjometr służący do precyzyjnej kalibracji proporcji (np. aby połowa napięcia sterującego odpowiadała dokładnie 50% wypełnienia, z możliwością innej regulacji) oraz wygodne złącza śrubowe do łatwego podłączania przewodów.

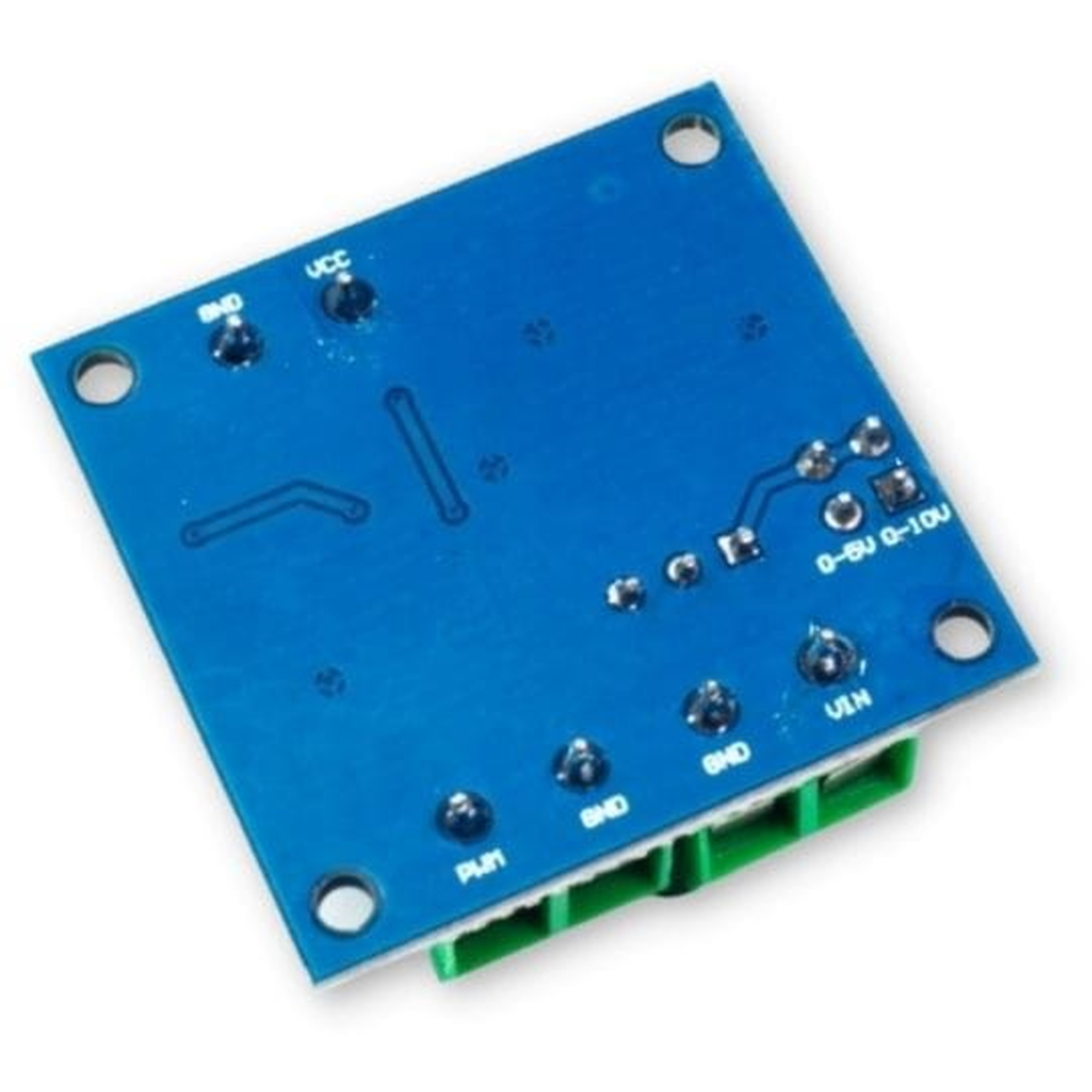

Zasilanie modułu (VCC) mieści się w zakresie 5-12 V i służy wyłącznie do zasilenia samej płytki. Napięcie sterujące, którym regulujemy wypełnienie sygnału PWM, podawane jest na wejście VIN. Kompaktowe wymiary wynoszące 32 x 32 mm czynią go idealnym wyborem do integracji w różnorodnych projektach elektronicznych.

Kluczowe cechy techniczne

• Napięcie zasilania (VCC): 5 - 12 V (wyłącznie do zasilania układu)
• Napięcie sterujące (VIN): 0 - 5 V lub 0 - 10 V (wybierane zworką)
• Sygnał wyjściowy: PWM o stałej częstotliwości ok. 50,5 kHz
• Zakres regulacji wypełnienia: 0 - 100%
• Wymiary: 32 x 32 mm

Przykładowe zastosowania

• Płynne sterowanie prędkością obrotową silników DC, wentylatorów i pomp
• Integracja analogowych czujników z cyfrowymi wejściami mikrokontrolerów
• Współpraca z przemysłowymi sterownikami logicznymi (PLC)
• Budowa systemów automatyki domowej i warsztatowej
• Prototypowanie układów sterowania w projektach DIY

Korzyści

• Uniwersalność: Obsługa dwóch standardowych zakresów napięć sterujących (0-5V i 0-10V) w jednym module
• Prosta konfiguracja: Szybka zmiana trybu pracy za pomocą wbudowanej zworki
• Dokładna kalibracja: Zintegrowany potencjometr umożliwiający precyzyjne dopasowanie proporcji napięcia wejściowego do wypełnienia PWM
• Wygoda użytkowania: Złącza śrubowe eliminujące konieczność lutowania przewodów
• Kompaktowość: Niewielkie wymiary pozwalające na montaż w ograniczonych przestrzeniach
