Balanser BMS 4S 40A - 16.8 V Ładowarka ogniw Li-Ion 18650 z zabezpieczeniem

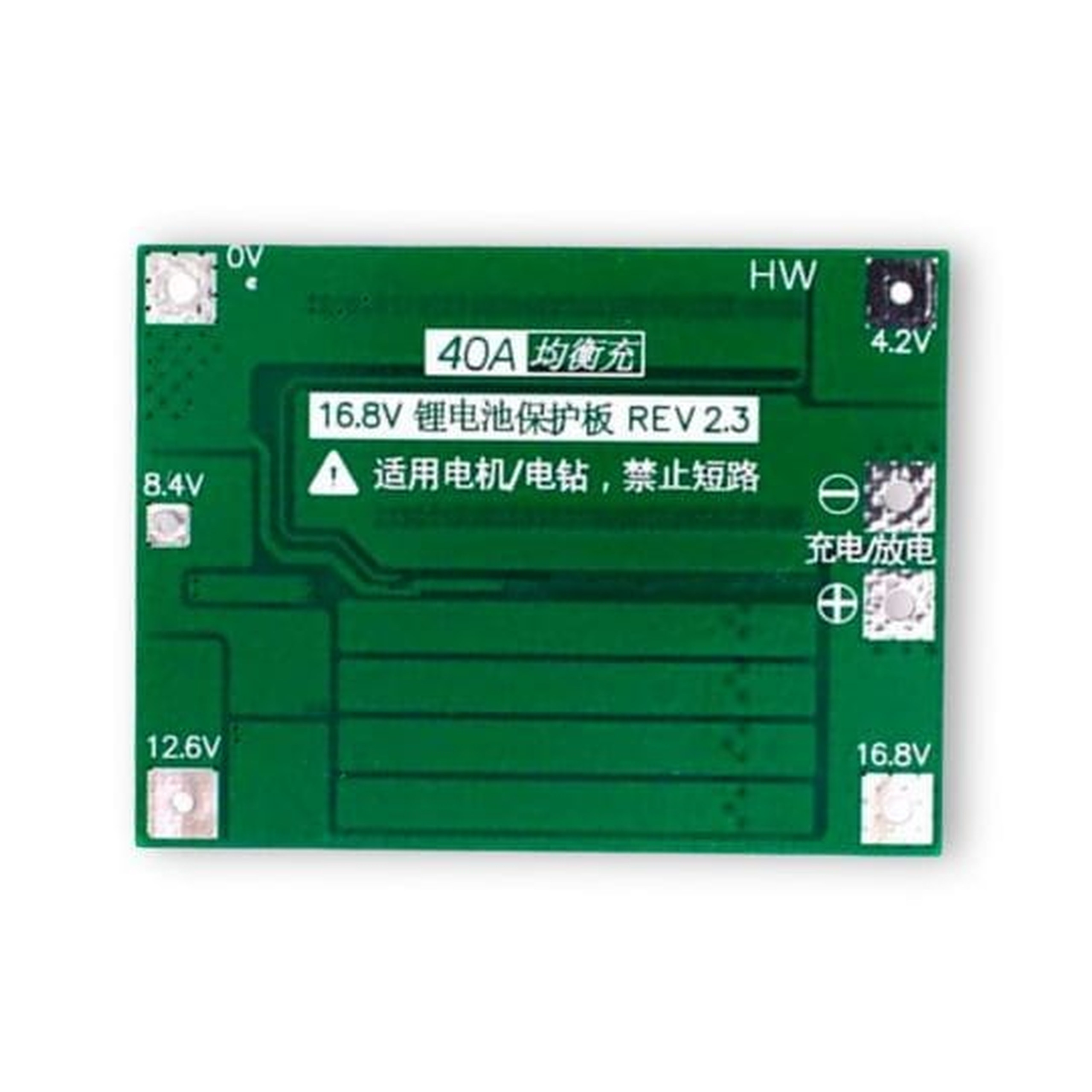

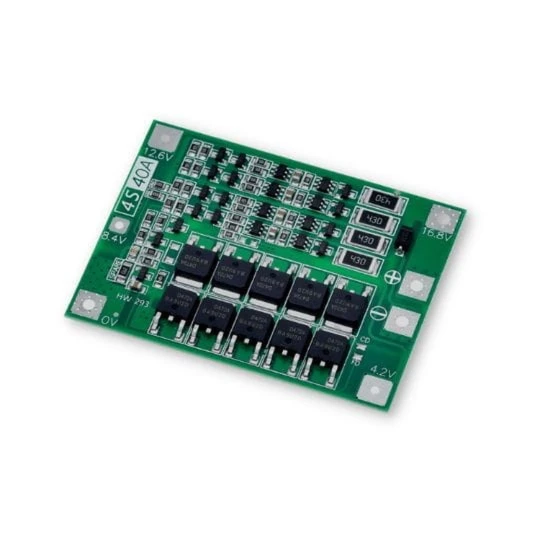

Moduł BMS 4S 40A do ogniw Li-Ion

Układ przeznaczony do współpracy z urządzeniami o mocy do 230 W oraz o prądzie chwilowym (rozruchowym) do 80 A. Współpracuje z pakietami akumulatorów we wkrętarkach - należy jednak pamiętać o podpięciu równolegle do styków silnika kondensatora (od 10 uF do 1000 uF).

Moduł ten ma na celu ochronę akumulatora przed nadmiernym rozładowaniem, przeładowaniem, przeciążeniem prądowym i zwarciami. Dodatkowo zapewnia równomierne ładowanie i rozładowywanie poszczególnych ogniw, co przyczynia się do długotrwałej i niezawodnej pracy akumulatora.

Kluczowe cechy techniczne

• Obsługuje akumulatory 4S: Li-Ion, LiCoO2, LiMn2O4, Li NiCoMn O2
• Napięcie zasilania: 16.8 - 18.1 V
• Chwilowy prąd maksymalny: 80 A
• Zabezpieczenie przed przeładowaniem ogniwa: 4.2 - 4.3 V
• Zabezpieczenie przed rozładowaniem ogniwa: 2.4 - 2.6 V
• Ciągły prąd ładowania (max): 20 A
• Ciągły prąd rozładowania (max): 40 A (w przypadku wzrostu temperatury, należy zastosować układ chłodzący aktywnie)
• Prąd wyrównujący: 100 mA
• Zabezpieczenie prądowe: 70 A
• Pobór prądu układu sterującego: 40 uA
• Rezystancja własna: 3 mOhm
• Czas wykrycia zwarcia: 100 us
• Czas wykrywania przeciążenia nadprądowego: 500 us
• Zabezpieczenie przed zwarciem
• Wymiary: 61 x 46 x 4 mm

Przykładowe zastosowania

• Regeneracja i budowa pakietów zasilających do elektronarzędzi i wkrętarek
• Zasilanie projektów robotycznych i modeli zdalnie sterowanych
• Tworzenie przenośnych stacji zasilania i magazynów energii
• Systemy awaryjnego podtrzymania napięcia
• Zasilanie mobilnych systemów oświetleniowych dużej mocy

Korzyści

• Wydłużenie żywotności akumulatorów dzięki funkcji balansowania ogniw
• Wysoki poziom bezpieczeństwa dzięki wbudowanym zabezpieczeniom nadprądowym i zwarciowym
• Możliwość obsługi urządzeń o dużym poborze mocy dzięki prądowi rozruchowemu do 80 A
• Kompaktowe wymiary ułatwiające montaż w oryginalnych obudowach baterii
• Minimalne straty energii dzięki niskiej rezystancji własnej 3 mOhm

Zalecenia eksploatacyjne

Przy korzystaniu z ładowarki należy stosować ogniwa o takich samych parametrach napięcia, pojemności i rezystancji wewnętrznej. Nie należy mieszać nowych i używanych ogniw.
