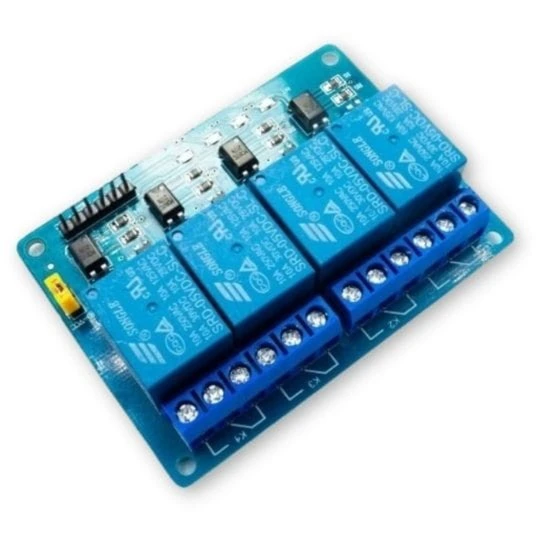

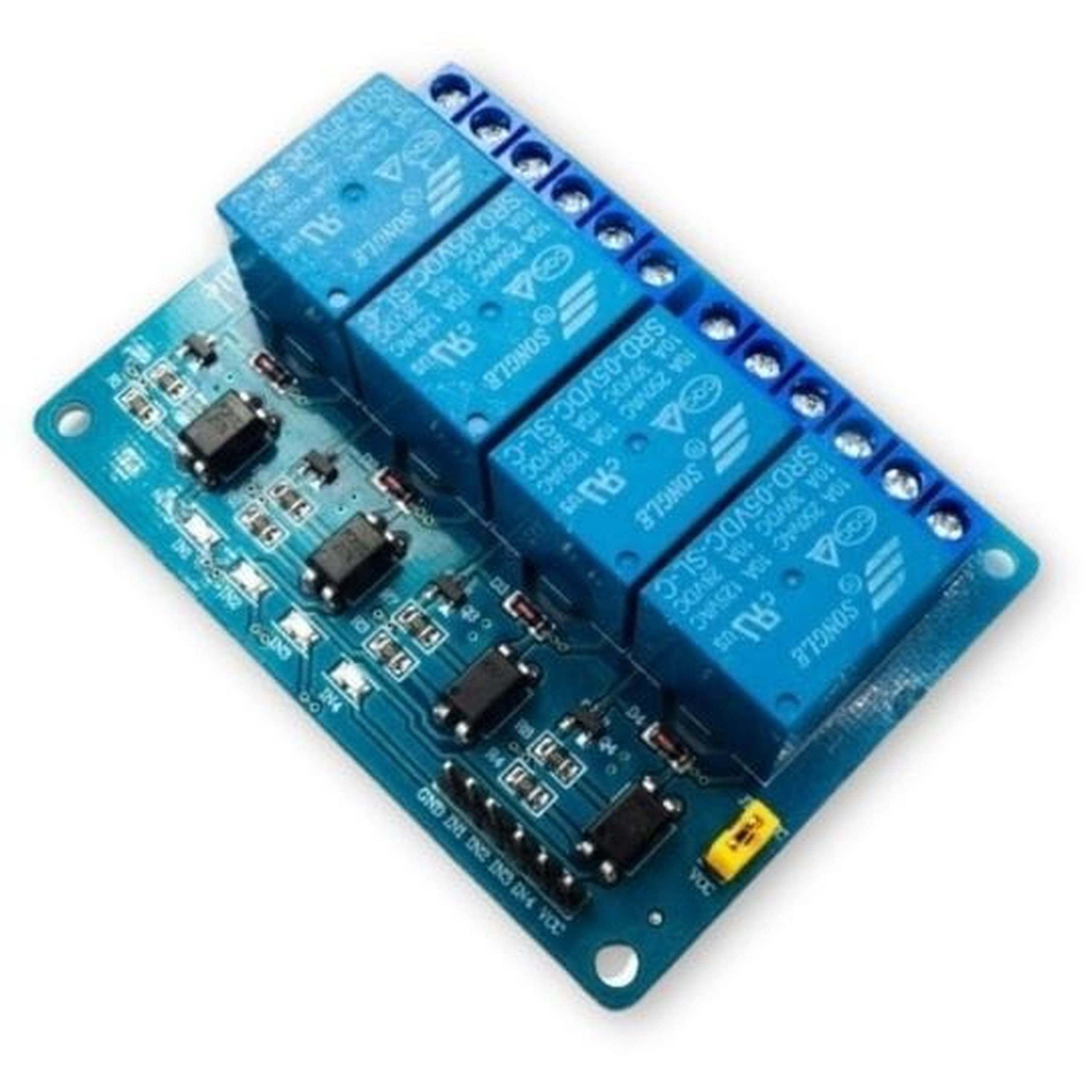

Moduł 4-kanałowy 5V 10A przekaźnik sterowany stanem niskim 0V Arduino

Opis produktu

Moduł 4 przekaźników to wszechstronny interfejs do sterowania wysokoprądowymi urządzeniami za pomocą popularnych platform, takich jak Arduino, Raspberry Pi, Banana Pi, AVR, PIC czy ARM. Każdy z 4 przekaźników marki SONGLE działa przy napięciu zasilania 5V DC i może obsługiwać prąd do 10A przy napięciu DC 30V lub AC 250V. Sterowanie przekaźnikami odbywa się poprzez zwarcie wejścia do masy (0V - stan niski). Wszystkie przekaźniki posiadają zarówno normalnie otwarty, jak i normalnie zamknięty styk (NO, NC) oraz diodę LED sygnalizującą aktualny stan pracy.

Dzięki zastosowaniu izolacji optycznej (optoizolacji) oraz stabilnej konstrukcji, moduł zapewnia w pełni bezpieczne sterowanie urządzeniami zewnętrznymi. Pobór prądu wynosi zaledwie 15-20mA. To doskonałe rozwiązanie do projektów z wykorzystaniem mikrokontrolerów - idealne do Arduino, do Raspberry Pi, do ESP32 oraz do ESP8266.

Kluczowe cechy techniczne

• Zasilanie: 5V DC
• Element wykonawczy: 4 przekaźniki wysokoprądowe SONGLE (DC 30V 10A lub AC 250V 10A)
• Sterowanie: stan niski - przez zwarcie wejścia do masy (0V)
• Styki: normalnie otwarty (NO) i normalnie zamknięty (NC)
• Bezpieczeństwo: wbudowana optoizolacja
• Pobór prądu: 15-20mA
• Sygnalizacja: dioda LED dla każdego kanału
• Konfiguracja: możliwość sterowania domyślnym stanem przekaźników przez zworkę na płytce
• Kompatybilność: bezpośrednie sterowanie przez Arduino, Raspberry Pi, Banana Pi, AVR, PIC, ARM

Przykładowe zastosowania

• Sterowanie oświetleniem w systemach inteligentnego domu
• Załączanie silników i pomp w projektach automatyki
• Zarządzanie systemami ogrzewania i wentylacji
• Przełączanie obwodów zasilania w robotyce
• Kontrola urządzeń AGD za pomocą mikrokontrolerów

Korzyści

• Uniwersalność - łatwa integracja z wieloma popularnymi platformami programistycznymi
• Bezpieczeństwo układu - optoizolacja chroni mikrokontroler przed przepięciami
• Wysoka wydajność - możliwość sterowania urządzeniami o dużym poborze mocy (do 10A)
• Czytelność działania - diody LED natychmiast informują o stanie każdego przekaźnika
• Prosta obsługa - sterowanie odbywa się za pomocą standardowych sygnałów logicznych
