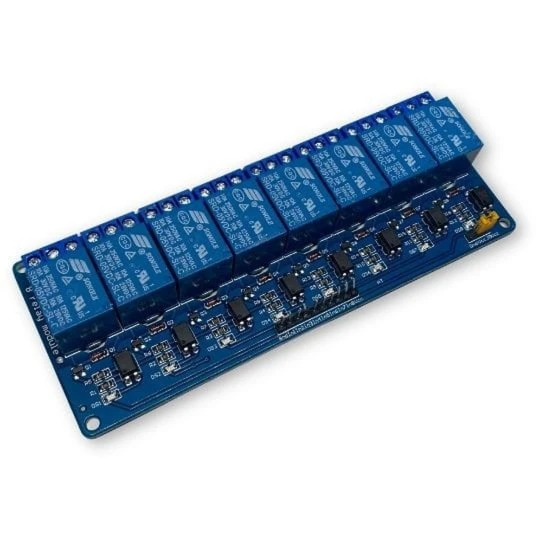

Moduł 8-kanałowy 5V 10A przekaźnik sterowany stanem niskim 0V do Arduino

Opis produktu - Moduł 8-kanałowy przekaźników do ESP8266, do ESP32, do Arduino, do Raspberry Pi

Moduł 8 przekaźników to wszechstronny interfejs do sterowania wysokoprądowymi urządzeniami za pomocą platform takich jak Raspberry Pi, Arduino, Banana Pi, AVR, PIC czy ARM. Każdy z 8 przekaźników SONGLE działa przy napięciu 5V DC i może obsługiwać prąd do 10A przy DC 30V lub AC 250V. Sterowanie przekaźnikami odbywa się poprzez zwarcie wejścia do masy (0V). Wszystkie przekaźniki posiadają zarówno normalnie otwarty, jak i normalnie zamknięty styk (NO, NC) oraz diodę sygnalizującą stan przekaźnika.

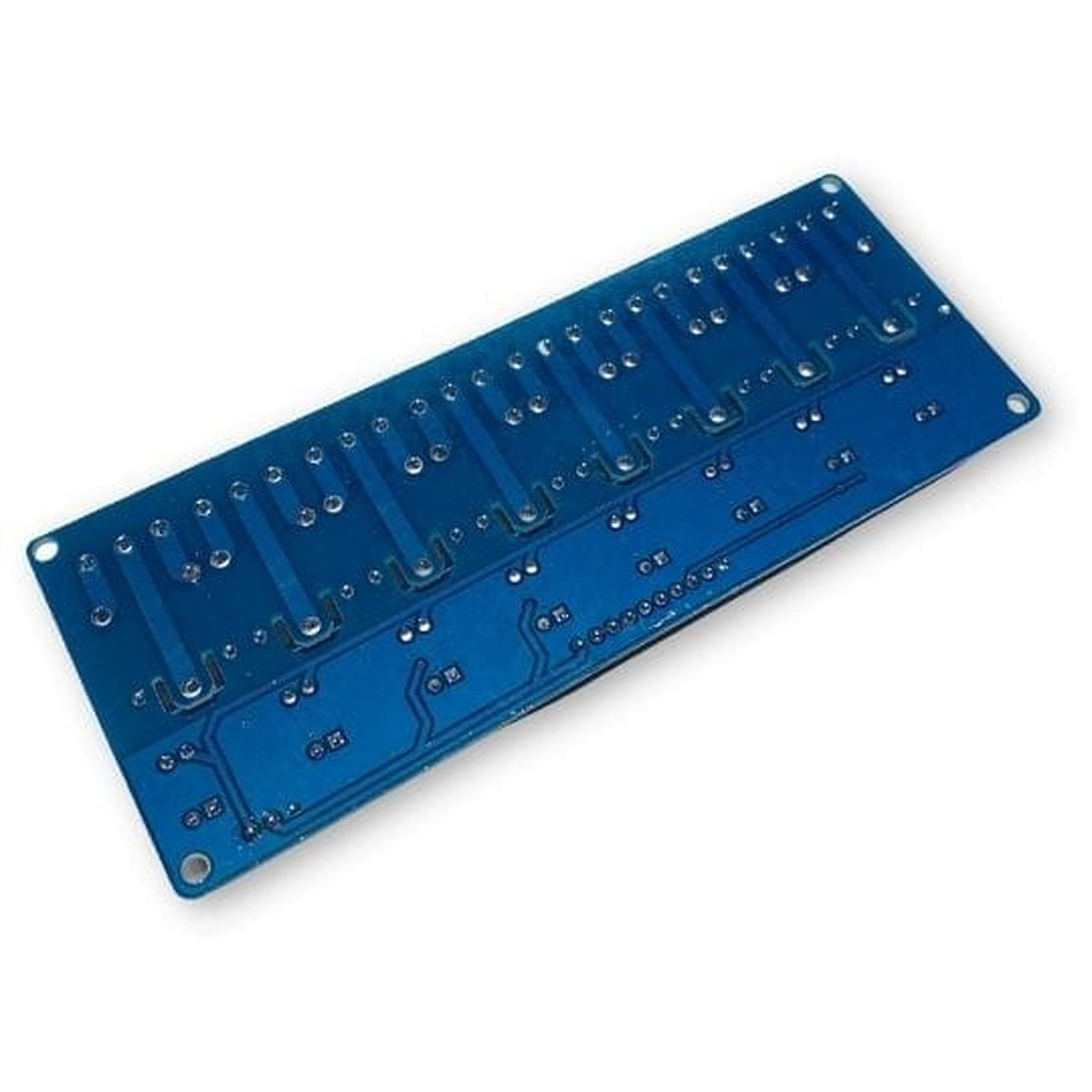

Dzięki izolacji optycznej i stabilnej konstrukcji, moduł ten zapewnia bezpieczne sterowanie urządzeniami. Pobór prądu wynosi 15-20mA, a wymiary płytki obwodu drukowanego to 138 mm x 44 mm. To świetne rozwiązanie do projektów z wykorzystaniem mikrokontrolerów!

Kluczowe cechy techniczne

• Zasilanie: 5V DC
• Komponenty wykonawcze: 8 przekaźników SONGLE
• Obciążalność prądowa: DC 30V 10A lub AC 250V 10A
• Styki: normalnie otwarty (NO) i normalnie zamknięty (NC) dla każdego przekaźnika
• Sterowanie: stan niski - zwarcie wejścia do masy (0V)
• Pobór prądu: 15-20mA
• Zabezpieczenia: wbudowana optoizolacja
• Sygnalizacja stanu: wbudowane diody LED
• Wymiary: 138 mm x 44 mm

Przykładowe zastosowania

• Sterowanie oświetleniem w systemach inteligentnego budynku
• Załączanie silników, pomp i wentylatorów w projektach automatyki
• Zarządzanie systemami nawadniania i zraszaczami
• Kontrola urządzeń grzewczych i chłodniczych dużej mocy
• Rozbudowa systemów alarmowych i kontroli dostępu

Korzyści

• Uniwersalność - kompatybilność z wieloma platformami mikrokontrolerów
• Bezpieczeństwo układu - optoizolacja skutecznie chroni kontroler przed zakłóceniami
• Wygoda diagnozy - diody LED pozwalają na szybką weryfikację stanu każdego kanału
• Wysoka obciążalność - możliwość sterowania urządzeniami o poborze prądu do 10A
• Prosta obsługa - łatwe podłączenie i sterowanie bezpośrednio z pinów cyfrowych
