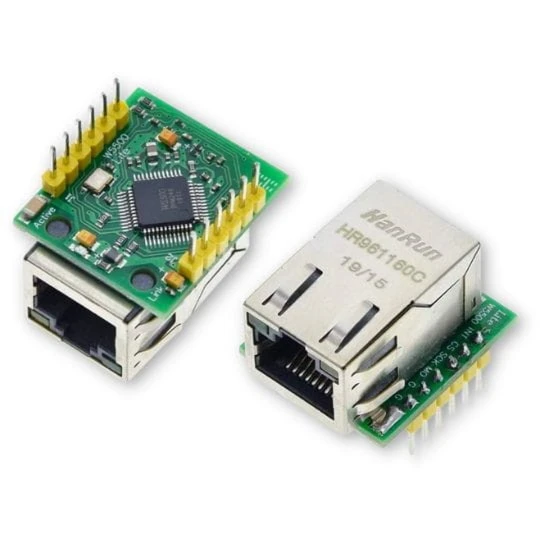

Moduł sieciowy Ethernet Wiznet W5500 RJ-45 WoL SPI TCP/IP UDP 2.54mm STM32

Moduł Ethernet W5500 RJ-45 WoL SPI TCP/IP do Arduino, ESP32, ESP8266, Raspberry Pi

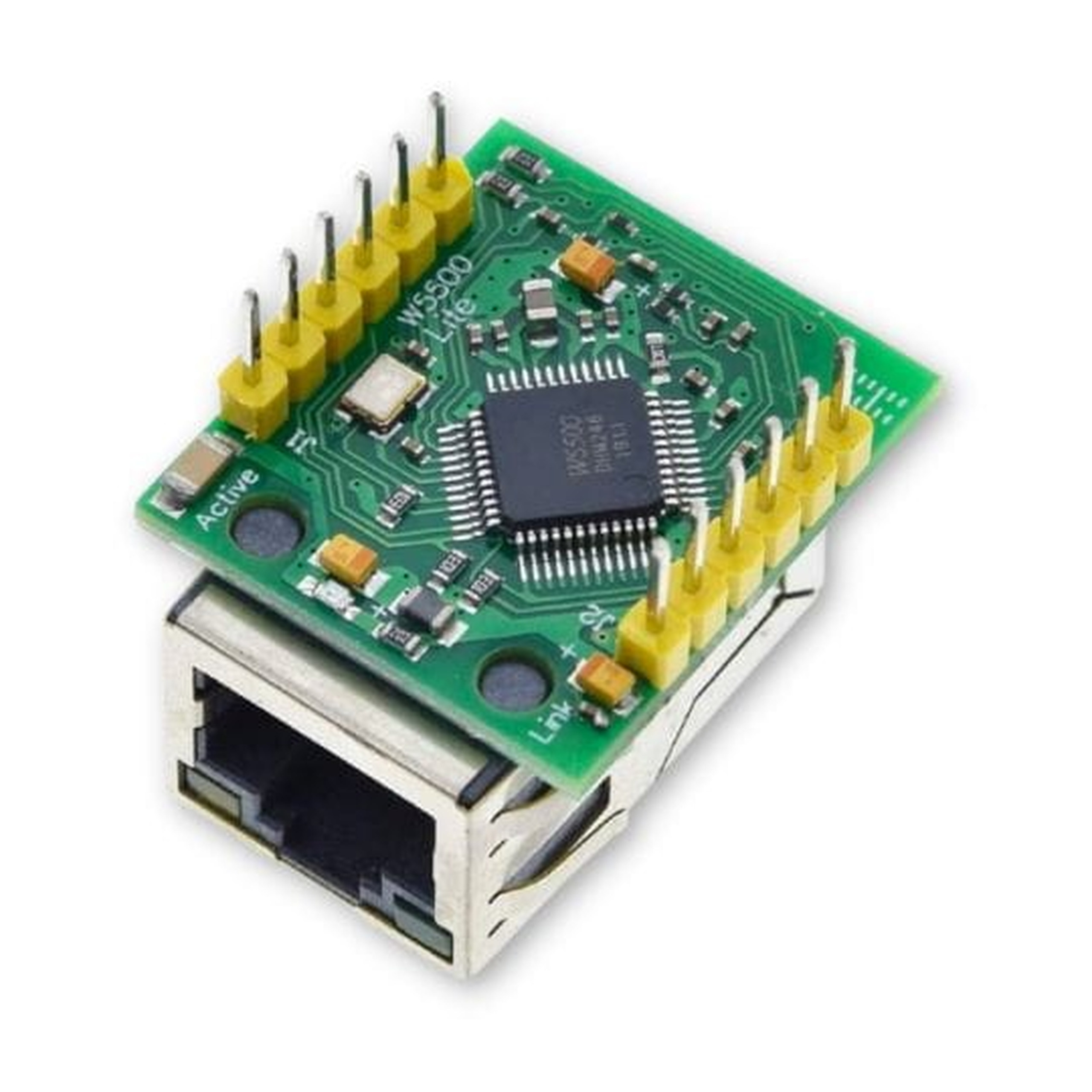

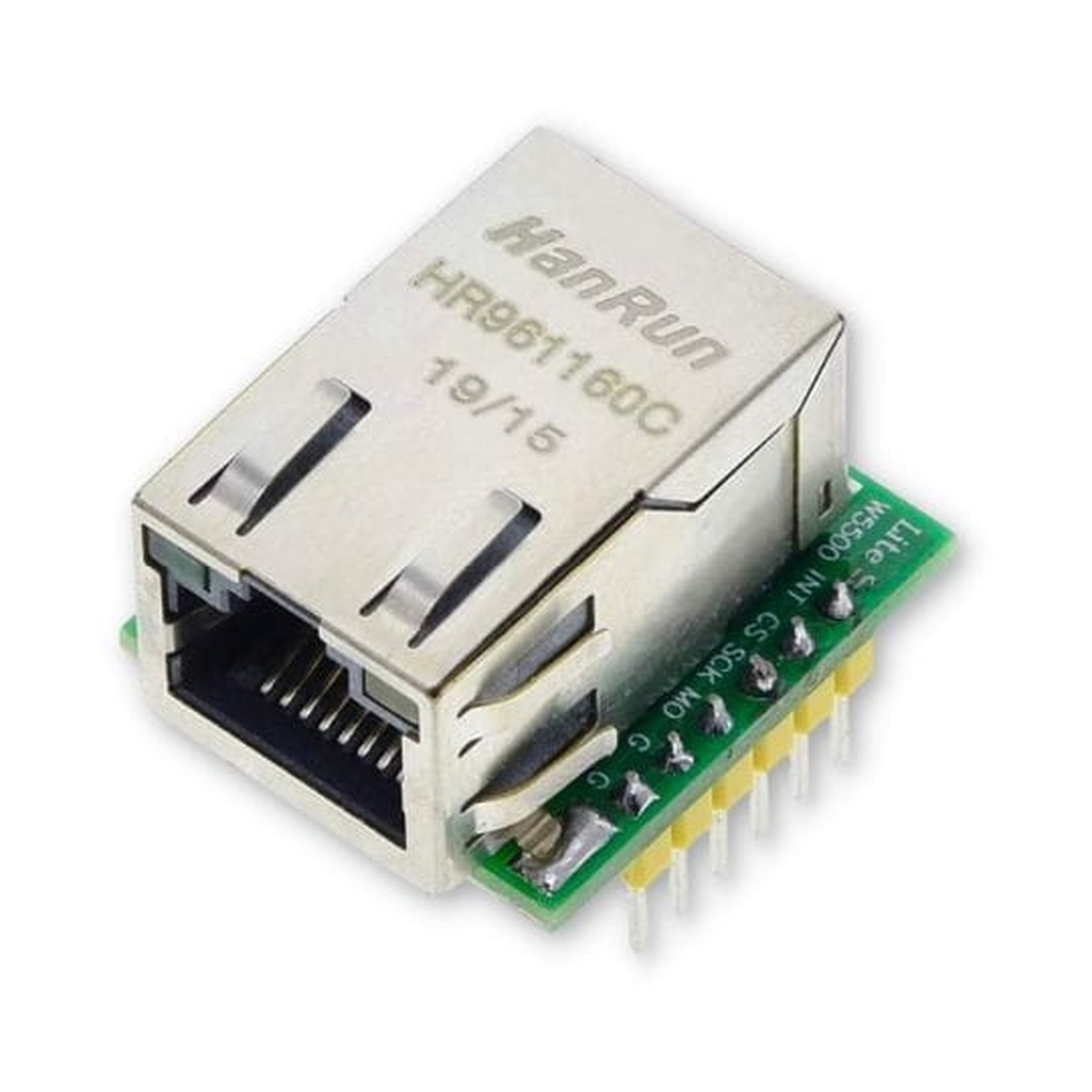

Moduł sieciowy Ethernet W5500 RJ-45 to niewielkich rozmiarów rozszerzenie przeznaczone dla mikrokontrolerów takich jak Arduino, STM32, ESP32, ESP8266 oraz Raspberry Pi. Szybszy i wydajniejszy układ Wiznet W5500 jest bezpośrednim następcą popularnego modelu W5100.

Moduł posiada wbudowany sprzętowy stos TCP/IP oraz UDP. Idealnie sprawdza się w projektach, gdzie sieć Wi-Fi jest niewystarczająca lub po prostu niestabilna. Układ jest w pełni kompatybilny z biblioteką Wiznet Arduino IDE.

Kluczowe cechy techniczne

• Napięcie zasilania: 3.3 V o wydajności do 200 mA
• Pobór prądu: 120 mA
• Czip: W5500
• Komunikacja: SPI
• Obsługa protokołów: TCP/IP, UDP, ICMP, GMP, ARP, PPoE
• Funkcja wybudzania: Wake on LAN over UDP
• Obsługa gniazd: wspiera do 8 socketów jednocześnie
• Standard PHY (Ethernet Physical Layer): 10BaseT/100BaseTX (10/100 Mb)
• Zarządzanie energią: tryb Power Down

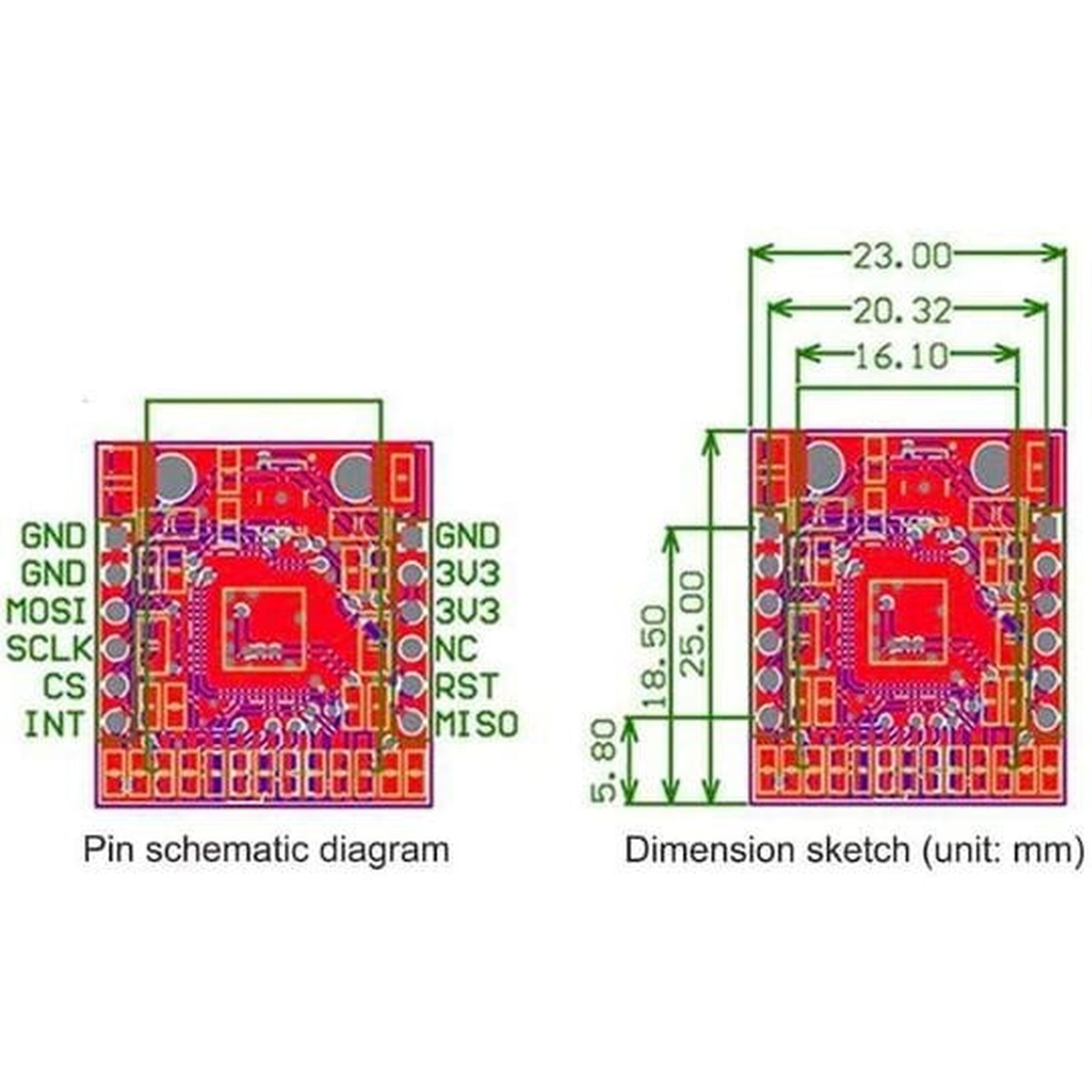

• Wymiary: 26 x 23 x 16 mm (bez pinów)
• Raster wyprowadzeń: wlutowane goldpiny 2.54 mm - idealne do płytki stykowej

Przykładowe zastosowania

• Systemy automatyki domowej wymagające stabilnego połączenia przewodowego
• Przemysłowe układy pomiarowe i rejestratory danych
• Serwery sieciowe oparte na mikrokontrolerach
• Bramki IoT i systemy zdalnego sterowania
• Projekty edukacyjne i prototypy budowane na płytkach stykowych

Korzyści

• Wysoka stabilność połączenia sieciowego w porównaniu do komunikacji bezprzewodowej
• Odciążenie mikrokontrolera dzięki sprzętowej obsłudze stosu sieciowego
• Łatwa integracja z popularnymi platformami dzięki uniwersalnemu interfejsowi SPI
• Szybkie prototypowanie dzięki wlutowanym złączom o standardowym rastrze
• Bezproblemowa praca z gotowymi bibliotekami w środowisku Arduino IDE
