Moduł XH-M602 sterowania ładowaniem akumulatora ogniw regulowany ładowarka

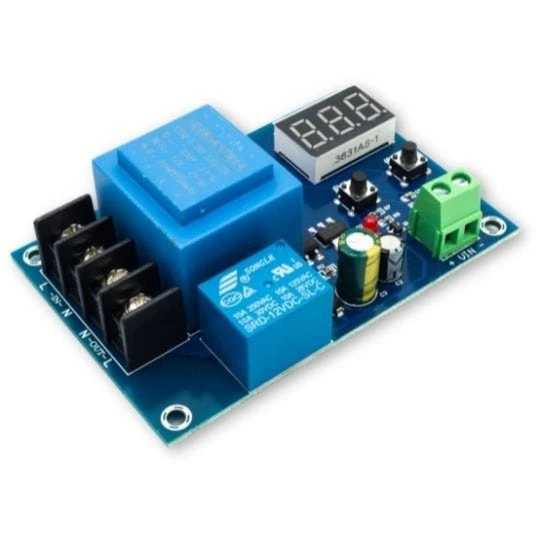

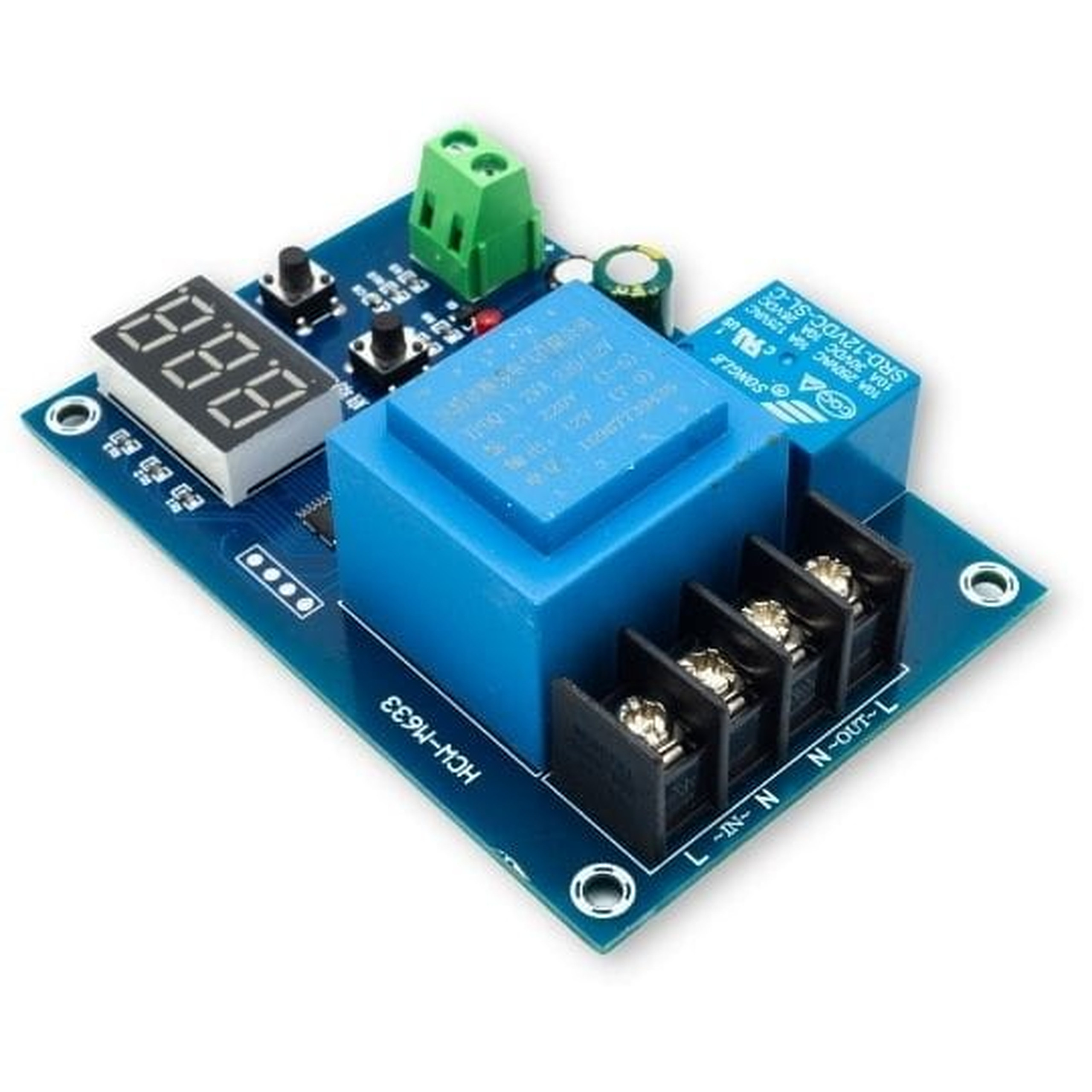

Moduł sterowania ładowaniem XH-M602

Moduł XH-M602 to zaawansowany sterownik ładowania akumulatorów, zasilany napięciem 220V. Urządzenie oferuje szeroki zakres napięcia roboczego od 0V do 120V z wysoką precyzją i tolerancją wynoszącą około 0,1V. Kompaktowe wymiary oraz niska waga sprawiają, że moduł jest niezwykle praktyczny w montażu i codziennym użytkowaniu. Doskonale sprawdzi się w systemach zasilania awaryjnego oraz projektach elektronicznych, w tym do Arduino, do Raspberry Pi, do ESP8266 oraz do ESP32.

Obsługiwane typy akumulatorów

Sterownik jest uniwersalny i współpracuje z wieloma rodzajami ogniw. Moduł obsługuje między innymi akumulatory:

• Li-Po
• Li-Fe
• Li-Ion
• Żelowe

Zasada działania i obsługa

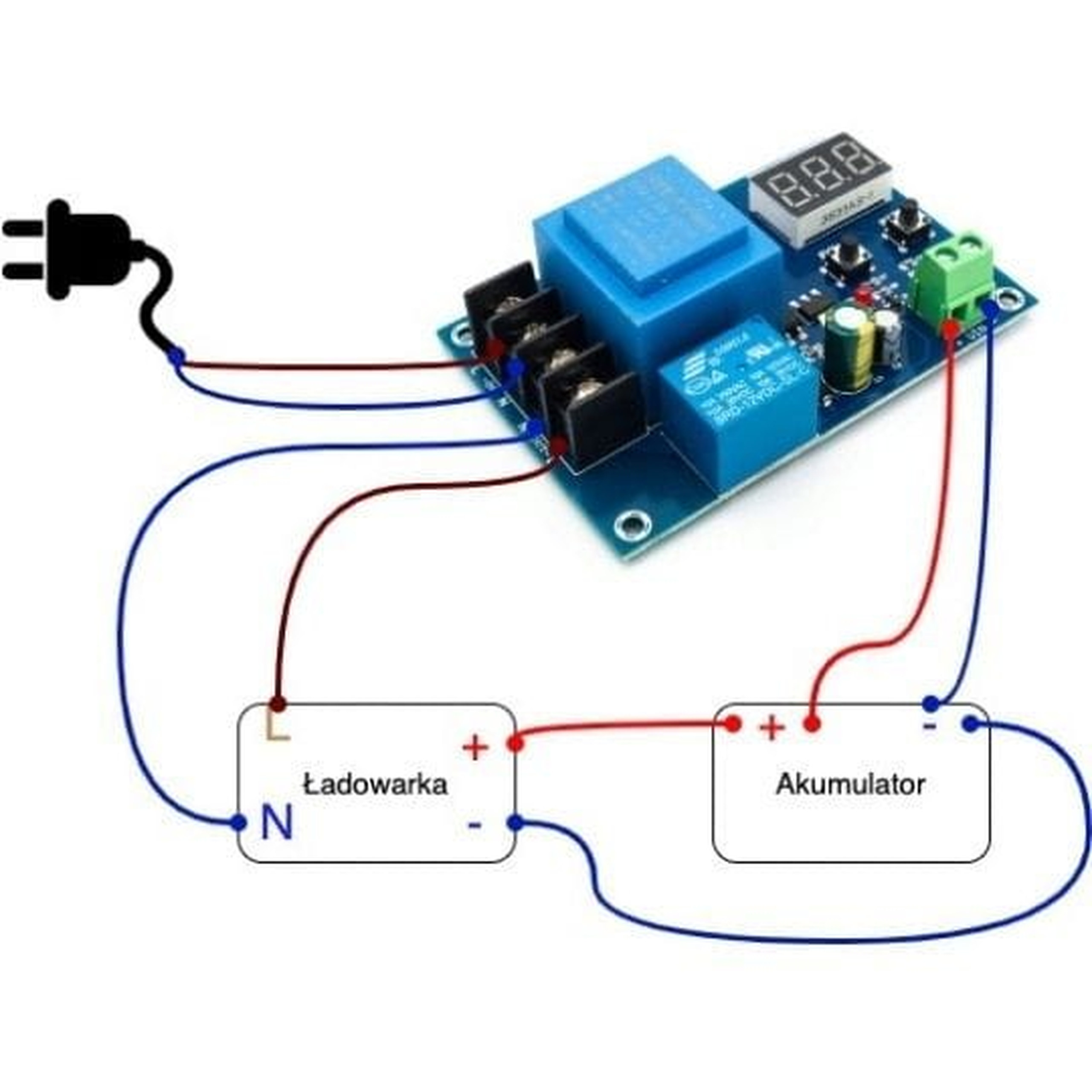

Głównym zadaniem układu jest automatyczne zarządzanie procesem ładowania. Gdy napięcie w akumulatorze spadnie poniżej ustalonej wartości minimalnej, moduł automatycznie uruchomi podłączoną ładowarkę. Po osiągnięciu zadanego napięcia maksymalnego, sterownik wyłączy ją, skutecznie zabezpieczając ogniwa przed niebezpiecznym przeładowaniem. Uwaga: Moduł XH-M602 nie ładuje samodzielnie akumulatorów, a jedynie steruje zewnętrzną ładowarką.

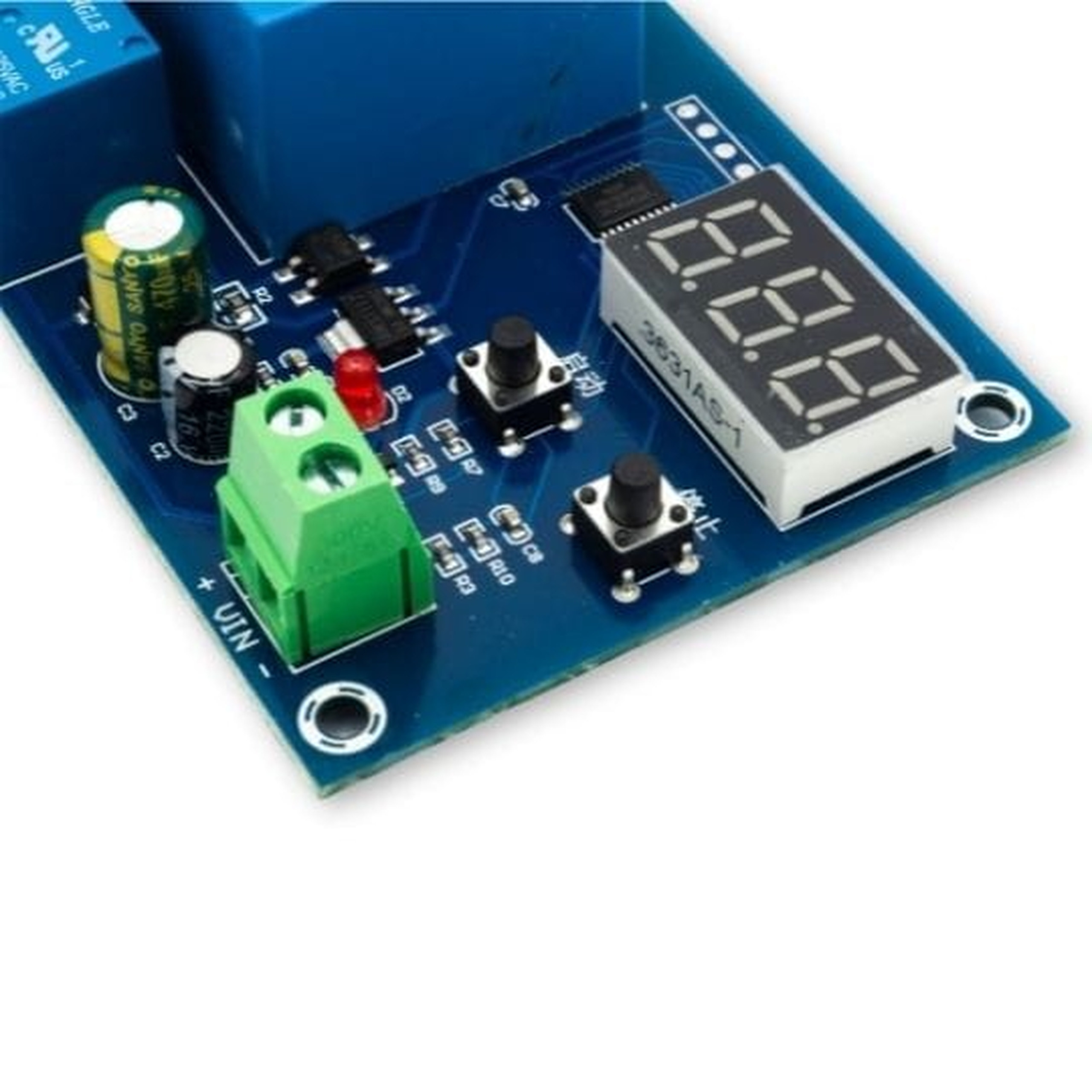

Konfiguracja urządzenia jest intuicyjna. Układ umożliwia płynne ustawienie napięcia w zakresie od 0,0V do 120V. Zmiana parametrów następuje poprzez przytrzymanie odpowiednich przycisków na płycie: lewego dla wartości minimalnej oraz prawego dla wartości maksymalnej.

Kluczowe cechy techniczne

• Napięcie zasilające: 220V
• Zakres napięcia roboczego: 0-120V
• Tolerancja pomiaru napięcia: około 0,1V
• Napięcie stałe do akumulatorów: 0-120V
• Wymiary fizyczne: 58 x 86 x 27 mm
• Waga całkowita: 114,81 g

Przykładowe zastosowania

• Automatyczne stacje ładowania akumulatorów w przydomowych warsztatach
• Systemy zasilania awaryjnego i podtrzymania napięcia
• Zarządzanie energią w małych instalacjach solarnych
• Projekty elektroniczne i robotyka wymagające niezawodnego zasilania
• Ochrona pakietów ogniw przed głębokim rozładowaniem lub przeładowaniem

Korzyści z zastosowania modułu

• Wydłużenie żywotności ogniw - precyzyjna kontrola zapobiega degradacji akumulatorów
• Pełna automatyzacja - bezobsługowy proces ładowania po jednorazowej konfiguracji
• Uniwersalność - szeroki zakres napięć pozwala na obsługę różnorodnych pakietów
• Bezpieczeństwo - skuteczna ochrona przed przeładowaniem i uszkodzeniem sprzętu
• Łatwość obsługi - prosta regulacja za pomocą dwóch przycisków
