Moduł zegar RTC DS1302 czasu rzeczywistego do Arduino Raspberry ESP8266

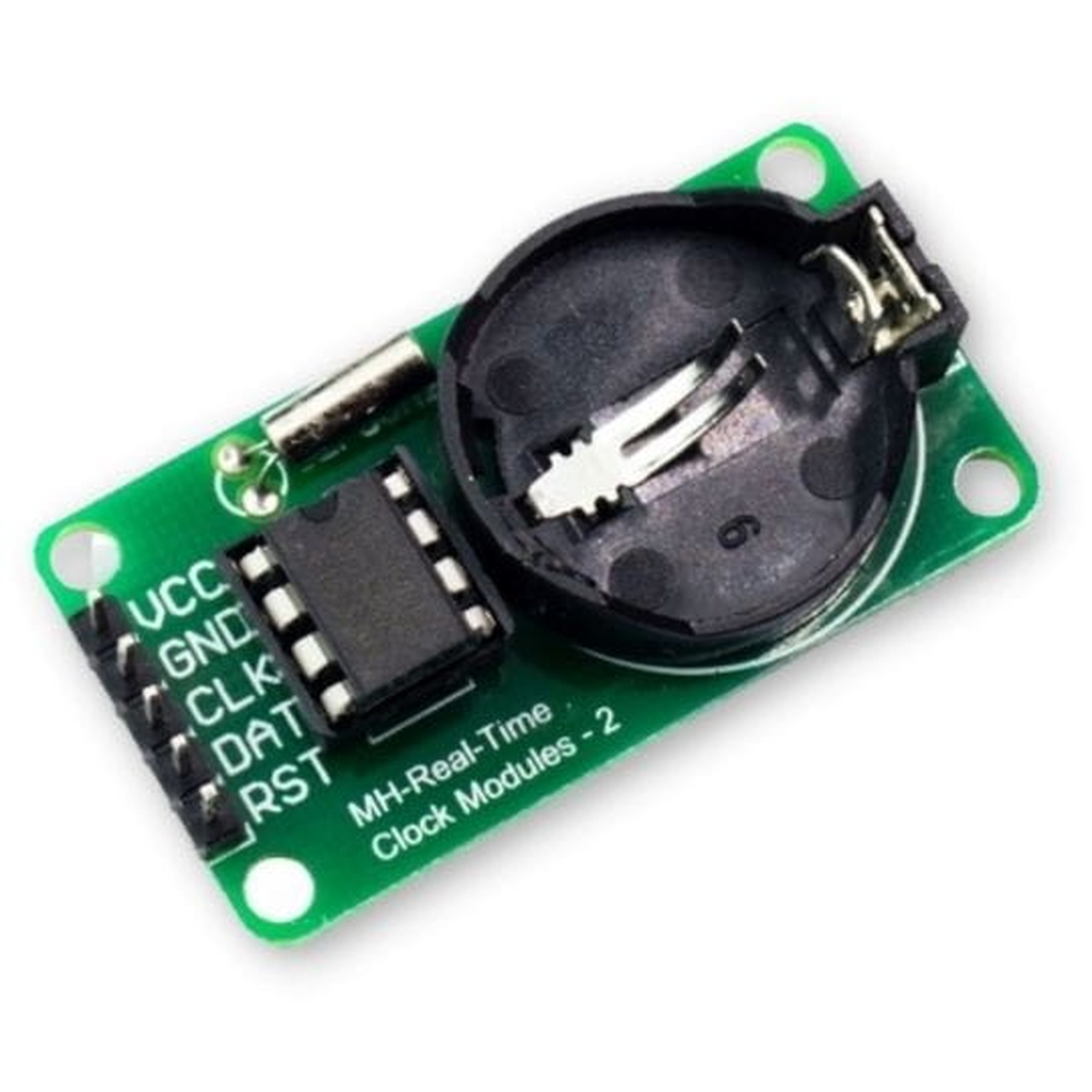

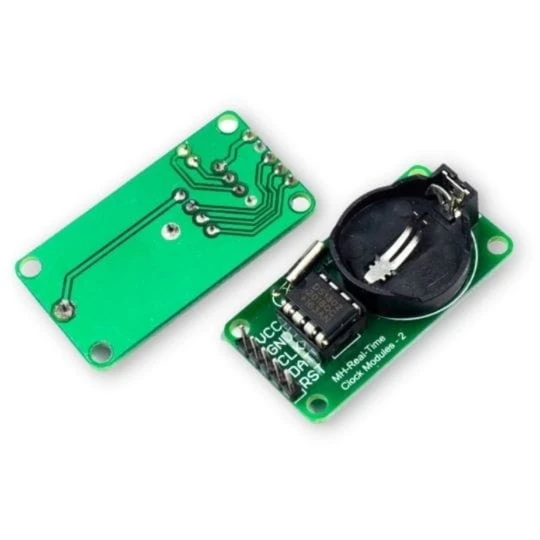

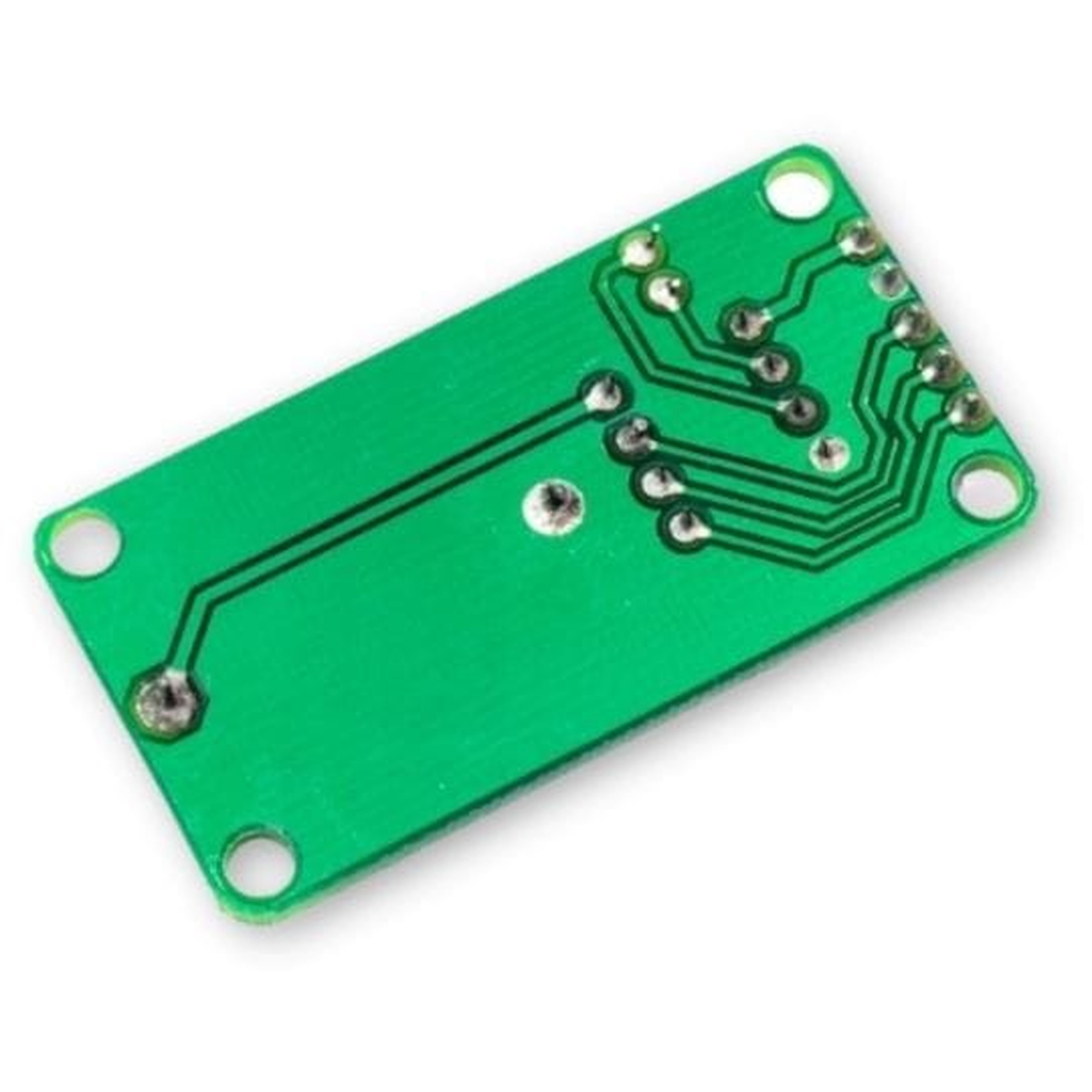

Moduł zegara czasu rzeczywistego RTC DS1302

Moduł zegara czasu rzeczywistego (RTC) oparty na układzie DS1302 to funkcjonalne urządzenie przeznaczone do odczytu czasu i daty z precyzją do 1 sekundy. Kalendarz zaprogramowany jest aż do 2100 roku. Dzięki baterii litowej do podtrzymywania zasilania, układ eliminuje ryzyko utraty danych przy braku zasilania. Standardowe złącze goldpin 2,54mm i interfejs I2C pozwalają na łatwą integrację z wieloma systemami. Moduł jest doskonałym wyborem do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ: DS1302
• Napięcie zasilania: 2V do 5.5V
• Koszyk na baterie: CR2032
• Typ baterii: CR2032
• Tryb pracy: 12/24 godziny
• Podaje: sekundy, minuty, godziny, dni tygodnia, miesiące i lata
• Częstotliwość odświeżania: 1Hz (1 sekunda)
• Informacja: PM/AM
• Wymiary: 43 x 23mm
• Interfejs komunikacyjny: I2C
• Stabilizacja zegara: kwarc 32.768kHz

Korzyści

• Bezpieczeństwo danych: Bateria litowa gwarantuje podtrzymanie zasilania i chroni przed utratą ustawień czasu.
• Wysoka precyzja: Dokładny odczyt czasu z precyzją do 1 sekundy dzięki stabilizacji kwarcem.
• Długoterminowe działanie: Wbudowany kalendarz zaprogramowany na bezobsługową pracę aż do 2100 roku.
• Łatwa integracja: Standardowe złącze goldpin 2,54mm ułatwia podłączenie do płytek stykowych i przewodów.
• Uniwersalność: Szeroki zakres napięcia zasilania od 2V do 5.5V pozwala na pracę w różnorodnych systemach.

Przykładowe zastosowania

• Systemy rejestracji danych (data loggery) wymagające precyzyjnego oznaczania czasu.
• Sterowniki automatyki domowej działające w oparciu o harmonogramy czasowe.
• Elektroniczne zegary, budziki i wyświetlacze informacyjne.
• Stacje pogodowe zapisujące pomiary w określonych odstępach czasu.
• Projekty IoT wykorzystujące mikrokontrolery do synchronizacji zadań.
