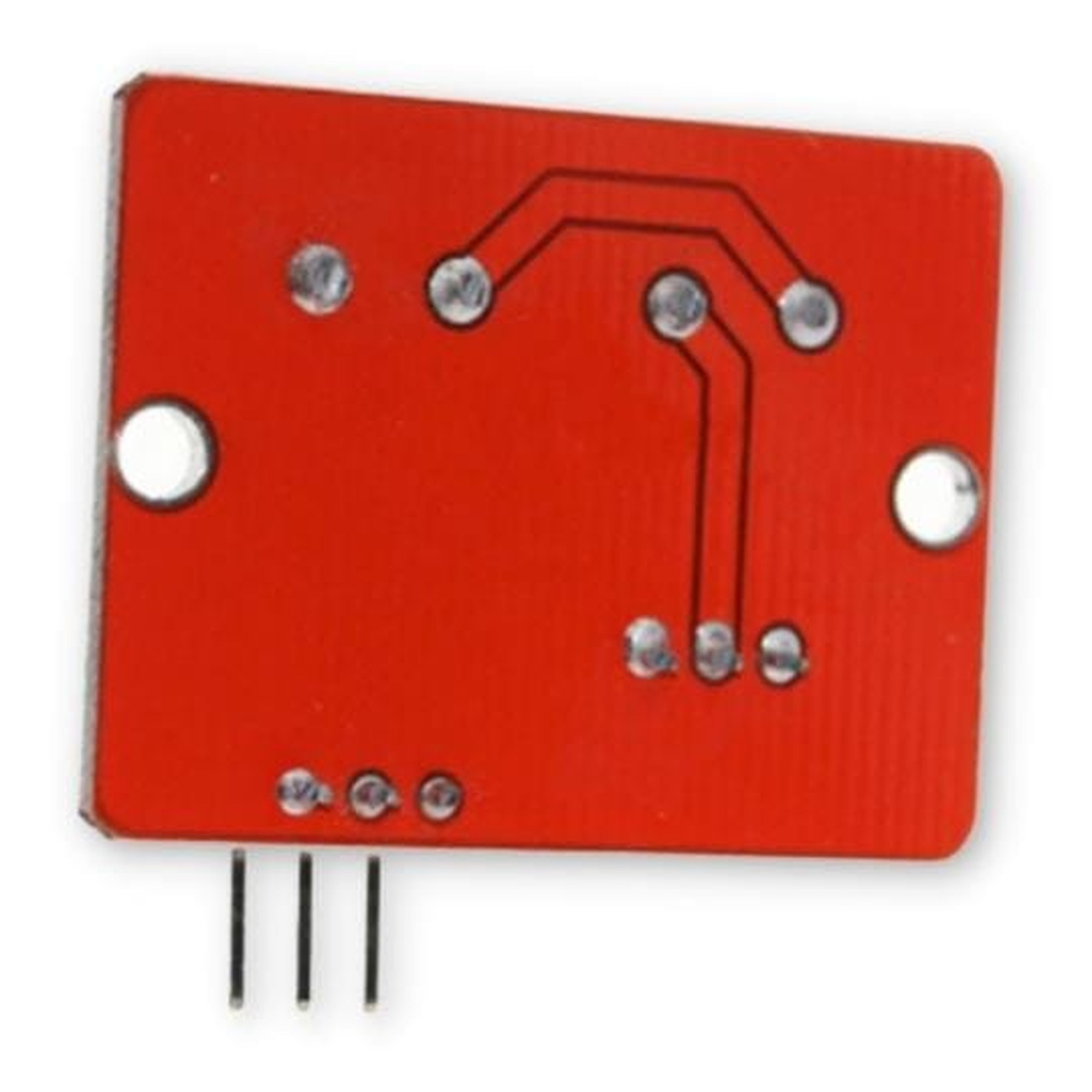

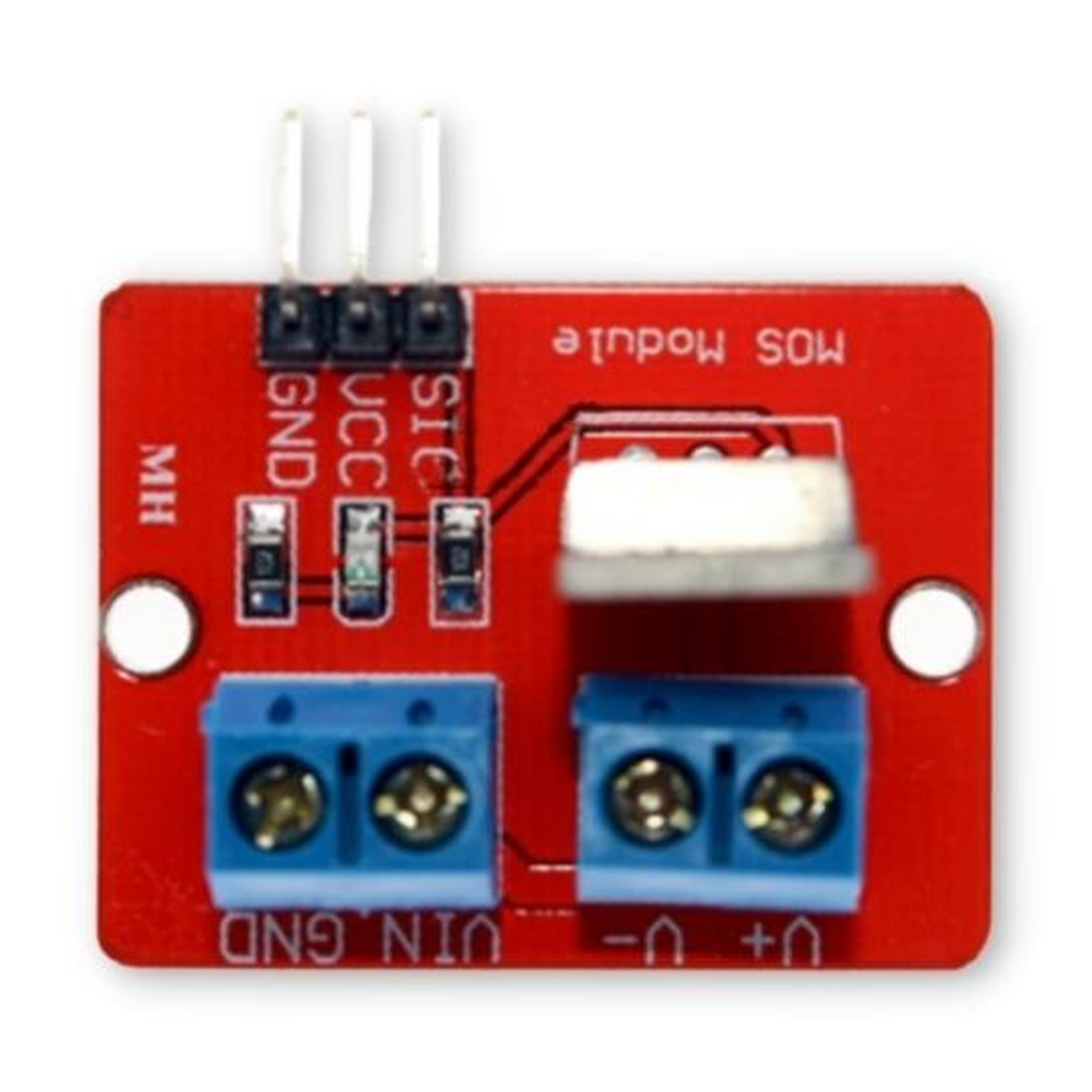

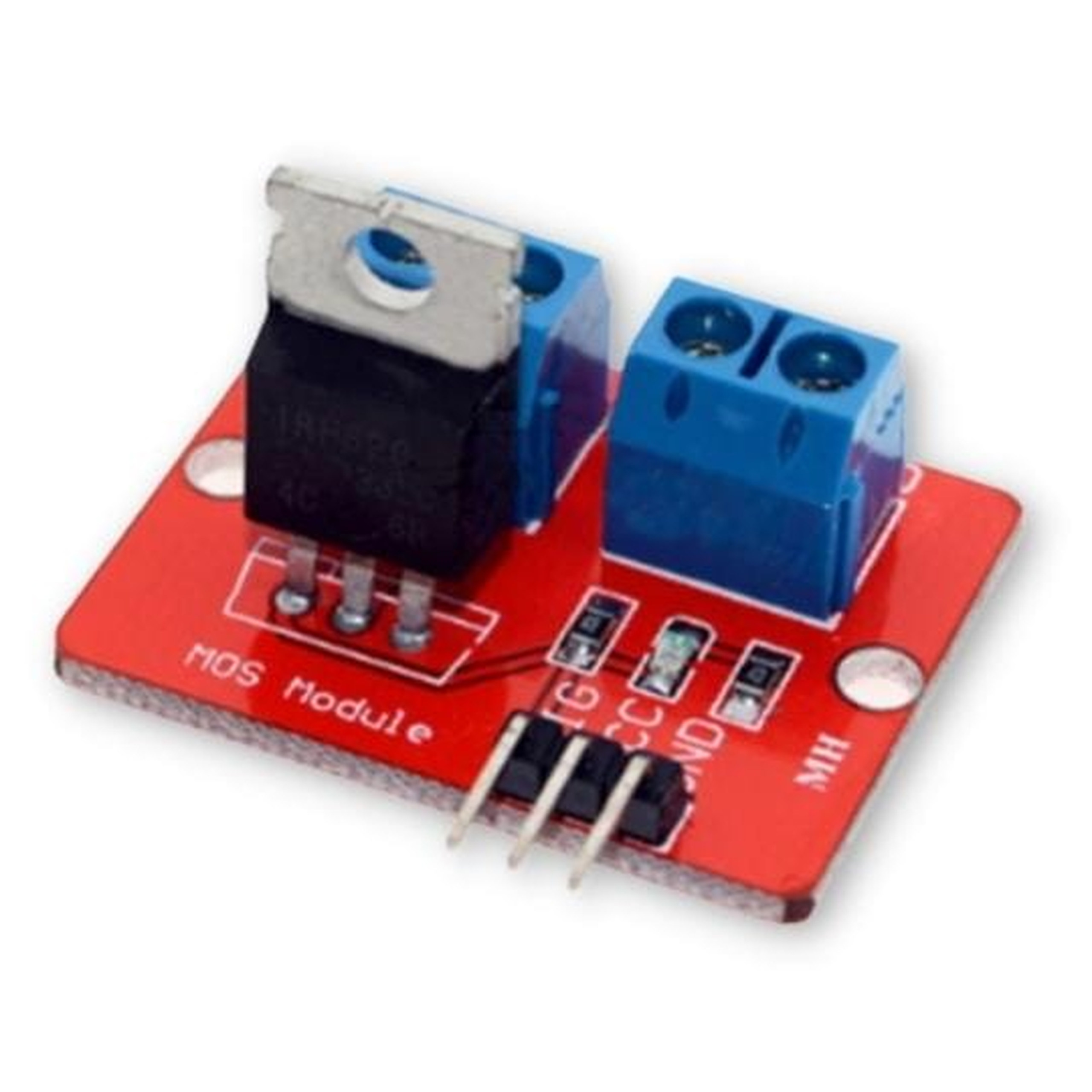

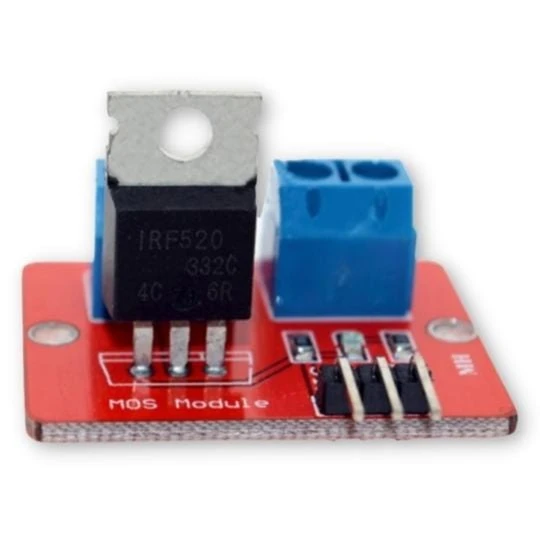

Moduł IRF520 wykonawczy mocy MOSFET 24V/5A regulacja PWM Arduino Raspberry

Moduł mocy MOSFET PWM IRF520 do Arduino, Raspberry Pi, ESP8266 i ESP32

Moduł sterownika IRF520 pozwala na precyzyjne sterowanie sygnałem PWM pochodzącym z popularnych mikrokontrolerów. Umożliwia płynną regulację napięcia stałego, co sprawdza się przy kontroli urządzeń o wyższym poborze mocy, których nie można zasilić bezpośrednio z pinów układu sterującego.

Kluczowe cechy techniczne

Sercem układu jest wydajny tranzystor typu MOSFET z kanałem N, który skutecznie zarządza obciążeniami przekraczającymi możliwości prądowe standardowych wyjść mikrokontrolerów. Układ IRF520 obsługuje napięcia zasilania w szerokim zakresie od 0V do 24V przy maksymalnym poborze prądu do 5A. Warto pamiętać, że przy obciążeniach powyżej 1A lub mocy przekraczającej 10W, konieczne może okazać się zastosowanie dodatkowego radiatora chłodzącego.

Specyfikacja techniczna

• Zastosowany tranzystor: N MOSFET IRF520
• Napięcie zasilania modułu: 3,3V - 5V
• Napięcie obciążenia: 0V - 24V
• Ograniczenie prądowe: 5A (powyżej 1A zalecany radiator)
• Maksymalna moc: 60W (powyżej 10W zalecany radiator)
• Wymiary: 33x24mm

Przykładowe zastosowania

• Płynna regulacja jasności świecenia taśm i żarówek LED
• Sterowanie prędkością obrotową silników prądu stałego (DC)
• Precyzyjne zarządzanie mocą elementów grzejnych
• Kontrola zaworów elektromagnetycznych i przekaźników
• Budowa zaawansowanych systemów automatyki domowej i robotyki

Główne korzyści

• Bezpieczne sterowanie obwodami dużej mocy za pomocą sygnałów logicznych
• Wysoka kompatybilność z popularnymi mikrokontrolerami pracującymi na napięciach 3,3V oraz 5V
• Kompaktowe wymiary ułatwiające montaż w niewielkich obudowach i projektach
• Proste podłączenie przewodów dzięki wygodnym złączom śrubowym i wyprowadzeniom goldpin
• Niezawodność działania w różnorodnych projektach elektronicznych i prototypach
