Mernik ZB2L3 pomiar pojemności Baterii Akumulatora TESTER Ogniw 18650

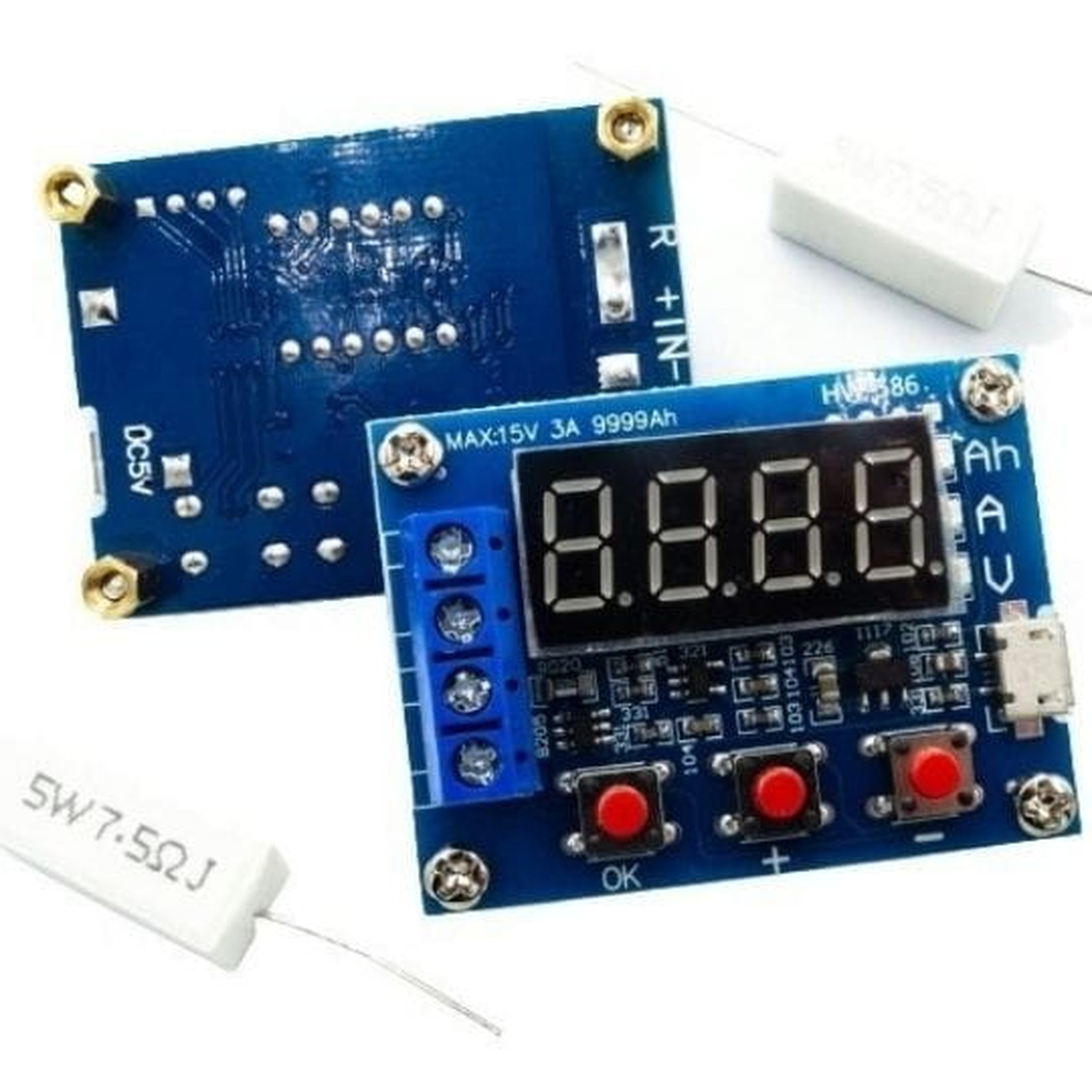

Tester pojemności ogniw ZB2L3

Tester ZB2L3 to precyzyjne narzędzie przeznaczone do dokładnej oceny stanu akumulatorów. Urządzenie jest zasilane napięciem w zakresie od 4,5V do 6V, które doprowadzane jest poprzez wbudowany port micro USB. Pozwala na skuteczne monitorowanie i diagnostykę ogniw w wielu projektach elektronicznych.

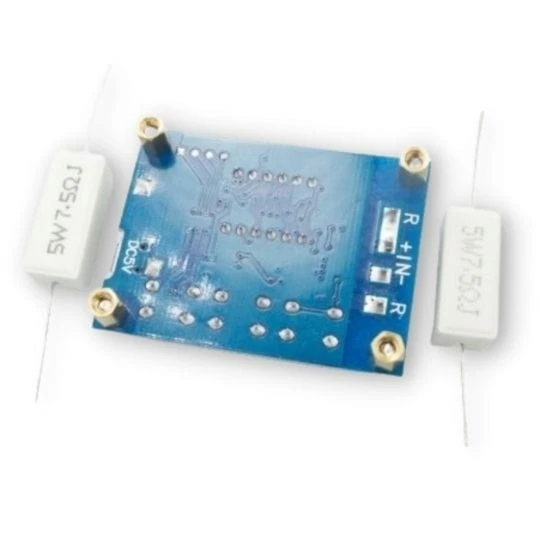

Moduł obsługuje szeroki zakres pojemności, osiągając maksymalny wynik pomiaru na poziomie 9999Ah przy zachowaniu wysokiej dokładności wynoszącej 1%. Do zestawu dołączone są 2 rezystory o parametrach 7,5 Ohm i 5W, które umożliwiają przeprowadzenie prawidłowego procesu rozładowania i pomiaru.

Kluczowe cechy techniczne

• Obsługa wielu typów ogniw: Li-Ion, Ni-Mh, Ni-Cd, Li-Pol, Li-Fe, Pb
• Zasilanie modułu: 4,5V - 6V (port micro USB)
• Maksymalne napięcie badanego akumulatora: 15V
• Minimalne napięcie badanego akumulatora: 0,5V
• Maksymalna mierzona pojemność: 9999Ah

Przykładowe zastosowania

• Weryfikacja rzeczywistej pojemności ogniw 18650 z odzysku
• Testowanie zużycia pakietów akumulatorów w modelarstwie RC
• Diagnostyka baterii w urządzeniach przenośnych i elektronarzędziach
• Sprawdzanie stanu akumulatorów żelowych i kwasowo-ołowiowych (Pb)
• Selekcja ogniw o zbliżonych parametrach do budowy nowych pakietów zasilających

Korzyści

• Wysoka precyzja pomiaru dzięki dokładności na poziomie 1%
• Uniwersalność zastosowania z szeroką gamą popularnych typów akumulatorów
• Gotowość do pracy od razu po wyjęciu z opakowania dzięki dołączonym rezystorom obciążeniowym
• Wygodne zasilanie ze standardowej ładowarki telefonicznej przez złącze micro USB
• Bezpieczeństwo użytkowania zapewniane przez czytelne komunikaty o błędach na wyświetlaczu

Specyfikacja

• Zasilanie: 4,5 - 6V przez micro USB
• Maksymalne napięcie badanego ogniwa: 15V
• Minimalne napięcie badanego ogniwa: 0,5V
• Maksymalna pojemność ogniwa: 9999 Ah
• W zestawie: 2x rezystory 7,5 Ohm, 5W

Uproszczona instrukcja obsługi

1. Upewnij się, że badany akumulator jest w pełni naładowany.
2. Podłącz akumulator do testera: biegun dodatni do zacisku IN(+), biegun ujemny do IN(-). Uwaga: odwrotne podłączenie uszkodzi moduł.
3. Dołączony do zestawu rezystor podłącz do zacisków oznaczonych literą R.
4. Podłącz tester do zasilania poprzez port micro USB.
5. Naciśnij przycisk OK i przytrzymaj do momentu, aż dioda zaświeci się 3 razy. Tester automatycznie dobierze zakres rozładowania i wskaże napięcie akumulatora.
6. W trakcie pracy wyświetlacz naprzemiennie prezentuje aktualne napięcie, ilość rozładowanych mAh oraz prąd rozładowania.
7. Urządzenie rozładowuje ogniwo do zadanej wartości napięcia. Przy doborze automatycznym moduł samodzielnie ustala bezpieczny próg rozładowania.
8. Po zakończeniu procesu na wyświetlaczu pojawia się rzeczywista pojemność badanego akumulatora. Pomiar wymaga czasu niezbędnego na rozładowanie ogniwa.
9. Przyciski + oraz - umożliwiają manualne ustawienie napięcia końcowego rozładowania.

Uwaga: Rozładowanie akumulatora do zbyt niskiego napięcia może spowodować jego nieodwracalne uszkodzenie. Przed ręcznym określeniem napięcia rozładowania należy zapoznać się ze specyfikacją danego ogniwa.

Wskazania błędów na wyświetlaczu

• Err1: Napięcie akumulatora przekracza 15V
• Err2: Napięcie akumulatora jest niższe niż 0,5V
• Err3: Bateria nie pozwala na obciążenie lub prąd rozładowania jest zbyt duży
• Err4: Prąd rozładowania przekracza 3,1A
