Przetwornica napięcia DC-DC Step-Down 1.8-12V 3A

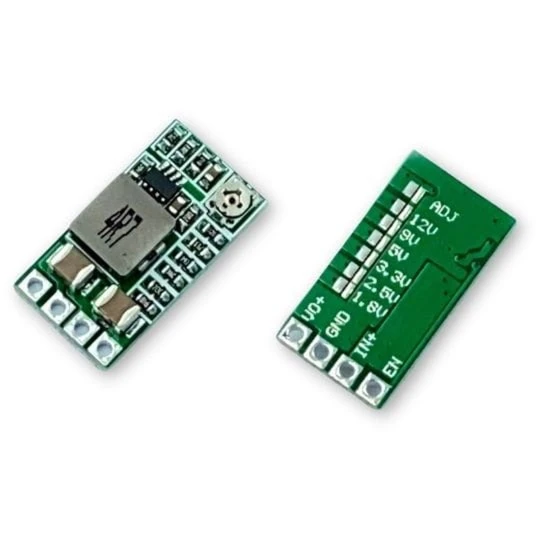

Przetwornica napięcia DC-DC Step-Down to kompaktowy moduł o wszechstronnych możliwościach. Przy napięciu wejściowym od 4 do 18 V, oferuje regulowane napięcie wyjściowe od 0.85 do 17.5 V dzięki potencjometrowi. Istnieje też możliwość ustawienia stałego napięcia po zalutowaniu zworki. Urządzenie zapewnia stały prąd wyjściowy 2.1A przy wydajności około 95%. Ten mały moduł o wymiarach 20 x 10 x 5 mm idealnie nadaje się do zasilania różnych urządzeń elektronicznych.

Potencjometr znajdujący się na płytce, pozwala regulować napięcie wyjściowe z przetwornicy!

Możliwość wybrania stałego napięcia po zalutowaniu zworki z tyłu płytki drukowanej!

Specyfikacja:

• Napięcie wejściowe: 4 - 18 V
• Napięcie wyjściowe: 0.85 - 17.5 V
• Prąd wyjściowy ciągły: 2.1A
• Sprawność: ~ 95%
• Wymiary: 20 x 10 x 5 mm

Podłączenie przetwornicy step-down wymaga zrozumienia, co oznaczają poszczególne oznakowania na płytce. Na podstawie podanych oznakowań, oto jak należy podłączyć przetwornicę:

1. IN+: To jest wejście napięcia dodatniego. Tutaj podłączasz dodatni biegun swojego zasilania (np. plus z baterii lub zasilacza).
2. GND: To jest masa (ground). Tutaj podłączasz ujemny biegun swojego zasilania. To również będzie wspólny punkt dla wejścia i wyjścia.
3. VO+: To jest wyjście napięcia dodatniego. Tutaj uzyskasz obniżone napięcie wyjściowe. Podłączasz tutaj dodatni biegun urządzenia, które chcesz zasilać.
4. EN: To jest pin włączający/wyłączający przetwornicę (Enable). W wielu przypadkach pozostawienie go niepodłączonego lub podłączenie do napięcia wejściowego (IN+) spowoduje, że przetwornica będzie włączona. Jeśli chcesz kontrolować włączanie i wyłączanie przetwornicy, możesz do tego pinu podłączyć przełącznik.

Podsumowując:

• Wejście zasilania:

  Dodatni biegun zasilania podłączasz do IN+.

  Ujemny biegun zasilania podłączasz do GND.

• Wyjście napięcia:

  Dodatni biegun wyjścia podłączasz do VO+.

  Ujemny biegun wyjścia (wspólny z masą) podłączasz do GND.

Upewnij się, że napięcie wejściowe mieści się w zakresie obsługiwanym przez przetwornicę i że podłączone urządzenie nie przekracza maksymalnego prądu wyjściowego.
