Moduł XH-M603 sterowania ładowaniem akumulatora ogniw regulowany 12 - 24V

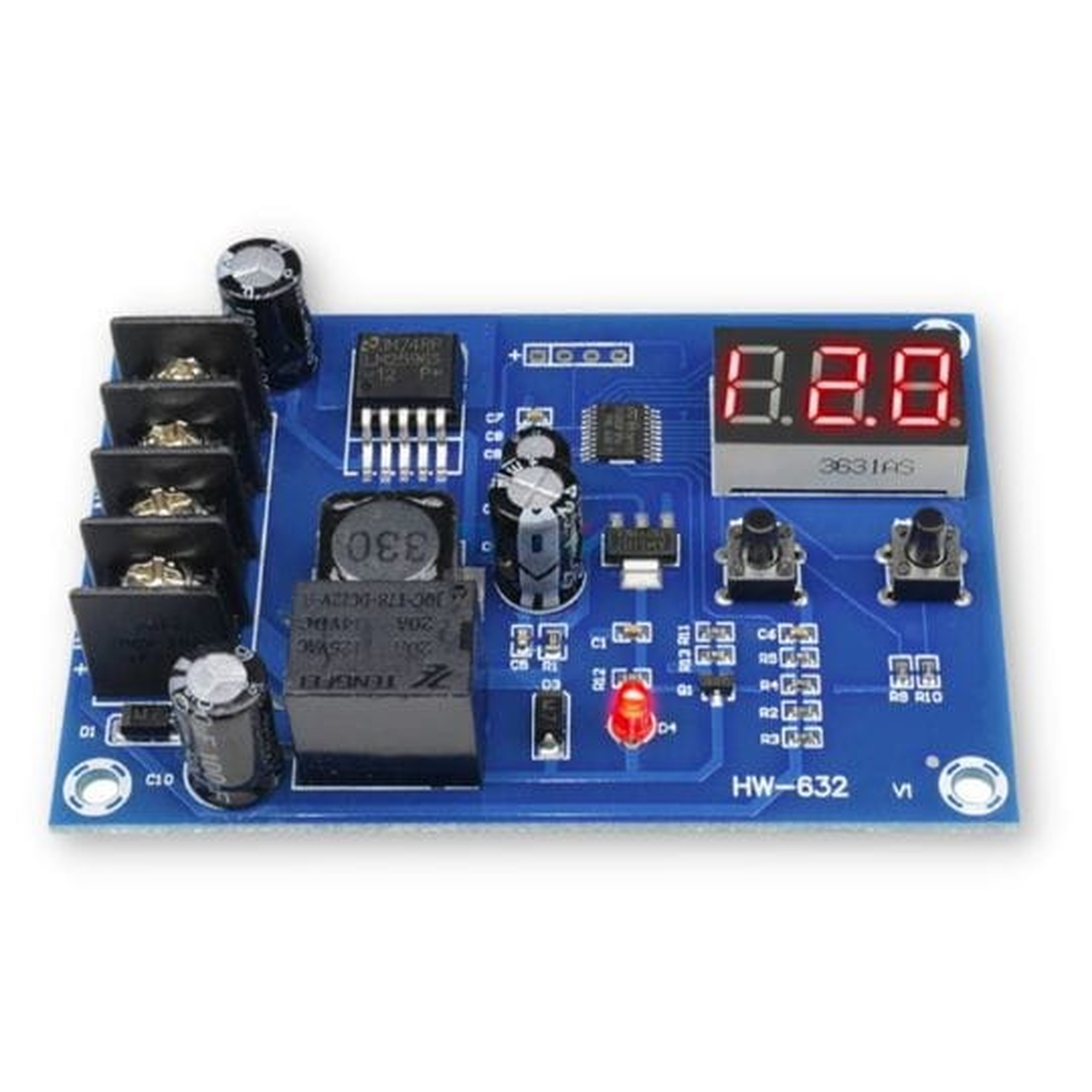

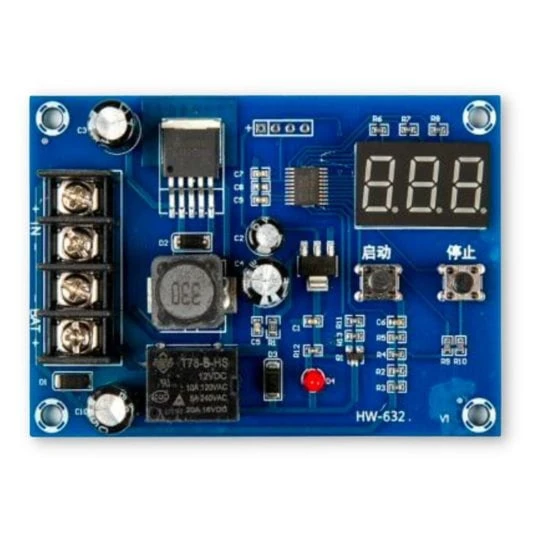

Opis produktu: Moduł XH-M603 sterowania ładowaniem akumulatora 12 - 24V

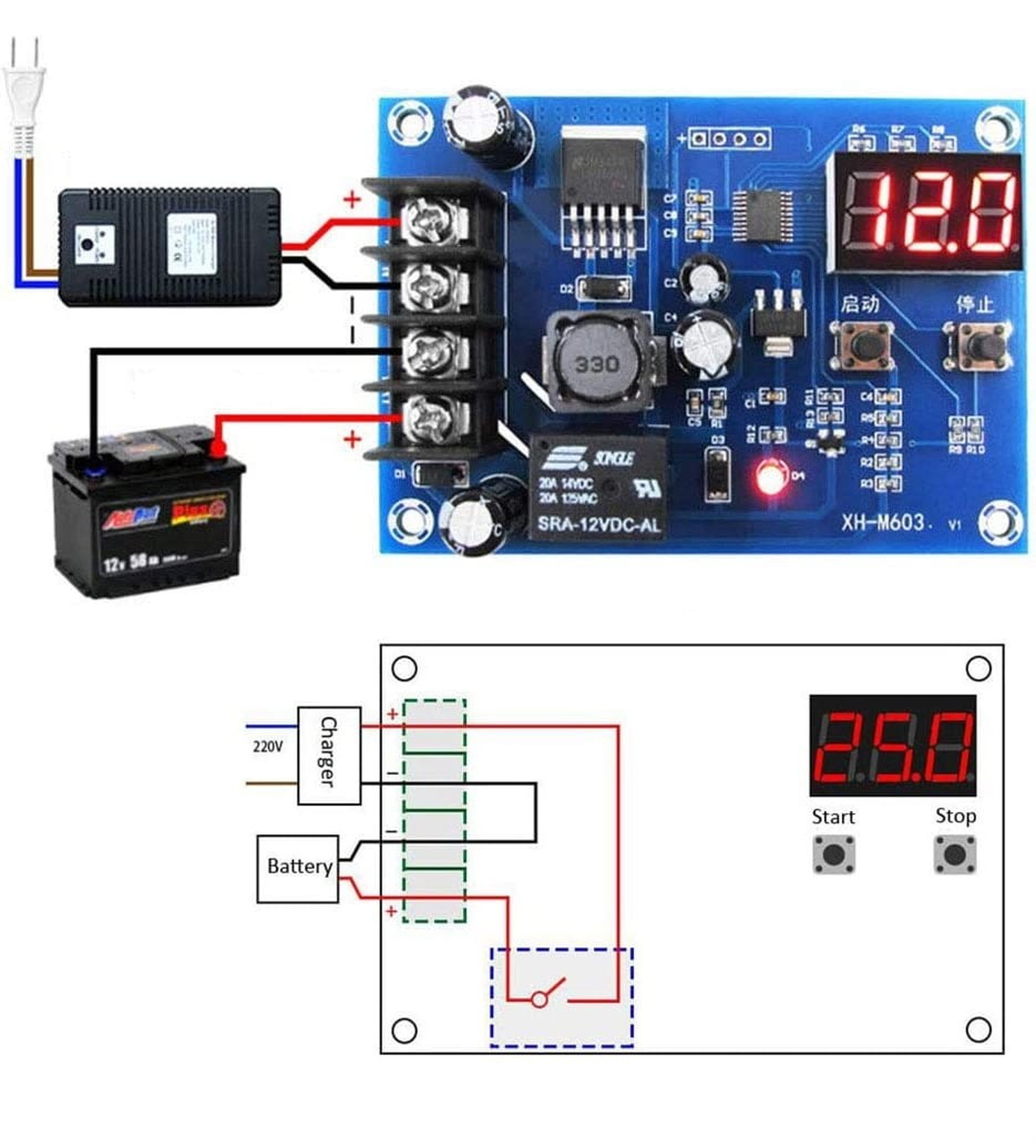

Regulator XH-M603 pozwala na autonomiczne sterowanie ładowaniem akumulatorów i baterii o napięciu z zakresu 12 - 24 V. Do prawidłowej pracy regulatora wymagane jest zewnętrzne źródło napięcia stałego, takie jak ładowarka lub panel fotowoltaiczny, podające stabilne napięcie bez wahań.

Zasada działania opiera się na ciągłym monitorowaniu napięcia. Gdy napięcie w akumulatorze spadnie poniżej ustawionej wartości startowej, moduł automatycznie uruchomi proces ładowania. Po osiągnięciu przez akumulator ustalonego napięcia końcowego, układ wyłączy ładowarkę, skutecznie zabezpieczając ogniwo przed niebezpiecznym przeładowaniem.

Kluczowe cechy techniczne

• Napięcie wejściowe: 10 - 30 V DC
• Napięcie wyjściowe na ogniwo: 12 - 24 V DC
• Dokładność sterowania: 0.1 V
• Maksymalne obciążenie układu: 20 A 125 V AC, 20 A 14 V DC
• Wymiary modułu: 82 x 60 x 18 mm

Instrukcja obsługi i ustawienia napięcia

• Napięcie startowe: nacisnąć i przytrzymać przycisk START przez 3 sekundy, aż wyświetlacz zacznie migać, a następnie ustawić pożądaną wartość.
• Napięcie końcowe: nacisnąć i przytrzymać przycisk STOP przez 3 sekundy, aż wyświetlacz zacznie migać, a następnie ustawić pożądaną wartość.
• Reset fabryczny: przycisnąć jednocześnie przyciski START i STOP. Wyświetlenie komunikatu 888 oznacza pomyślne przywrócenie ustawień fabrycznych.

Przykładowe zastosowania

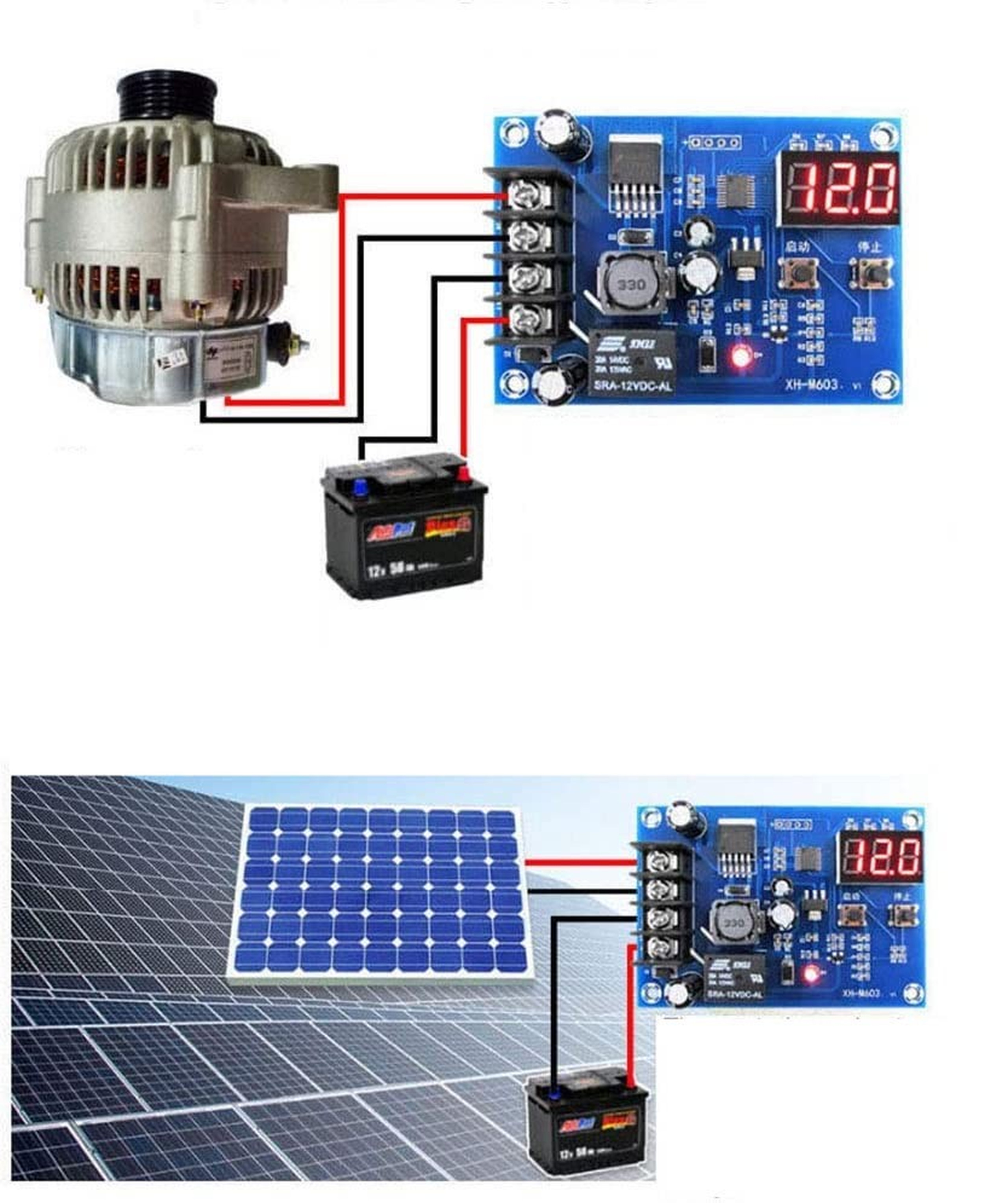

• Autonomiczne systemy zasilania oparte na panelach fotowoltaicznych.
• Zabezpieczenie akumulatorów żelowych i kwasowo-ołowiowych przed przeładowaniem.
• Projekty zasilania awaryjnego w instalacjach domowych.
• Automatyzacja procesu ładowania w pojazdach elektrycznych i kempingowych.
• Inteligentne stacje ładowania akumulatorów w warsztatach elektronicznych.

Korzyści z użytkowania

• Wydłużenie żywotności akumulatora dzięki precyzyjnemu zapobieganiu przeładowaniom.
• Pełna automatyzacja procesu ładowania - układ nie wymaga stałego nadzoru.
• Wysoka czytelność parametrów dzięki wbudowanemu wyświetlaczowi.
• Szeroka kompatybilność z różnymi źródłami zasilania, w tym z panelami słonecznymi.
• Prosta i intuicyjna obsługa za pomocą dwóch przycisków sterujących.
