Moduł BTS7960B sterownik silnika o dużej mocy mostek H 43A PWM do 25kHz

Sterownik silnika BTS7960B mostek H 43A do Arduino, Raspberry Pi, ESP32, ESP8266

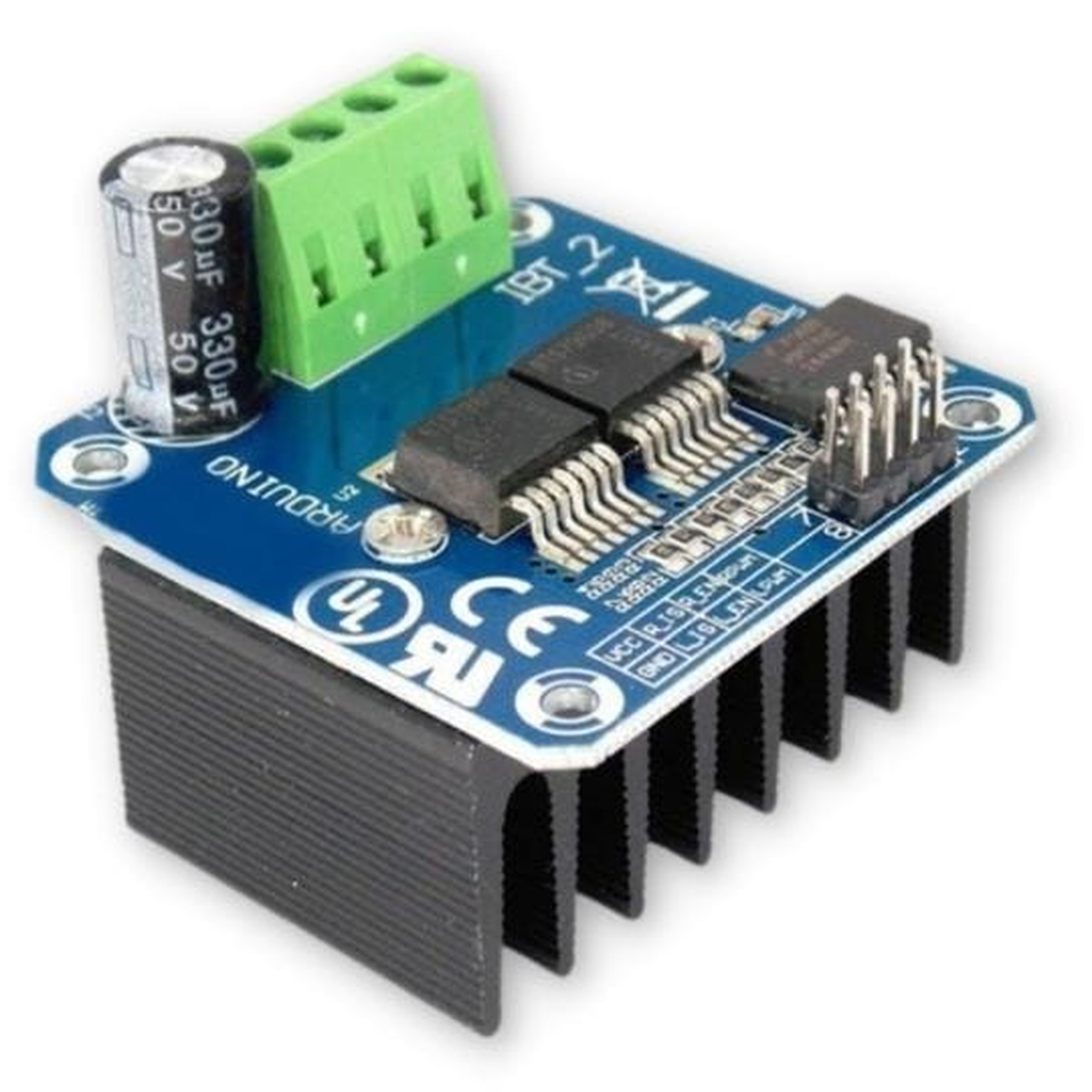

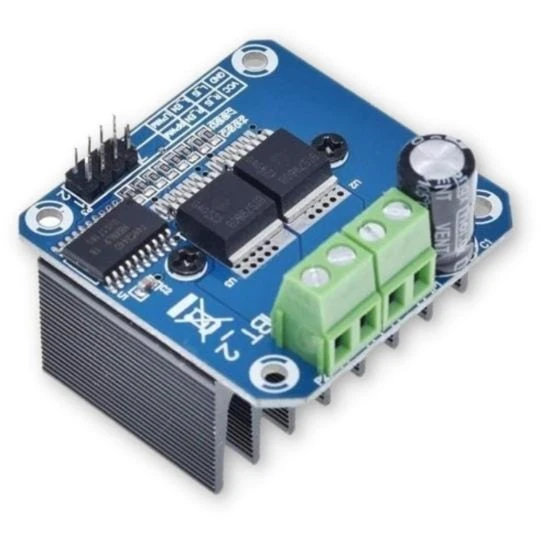

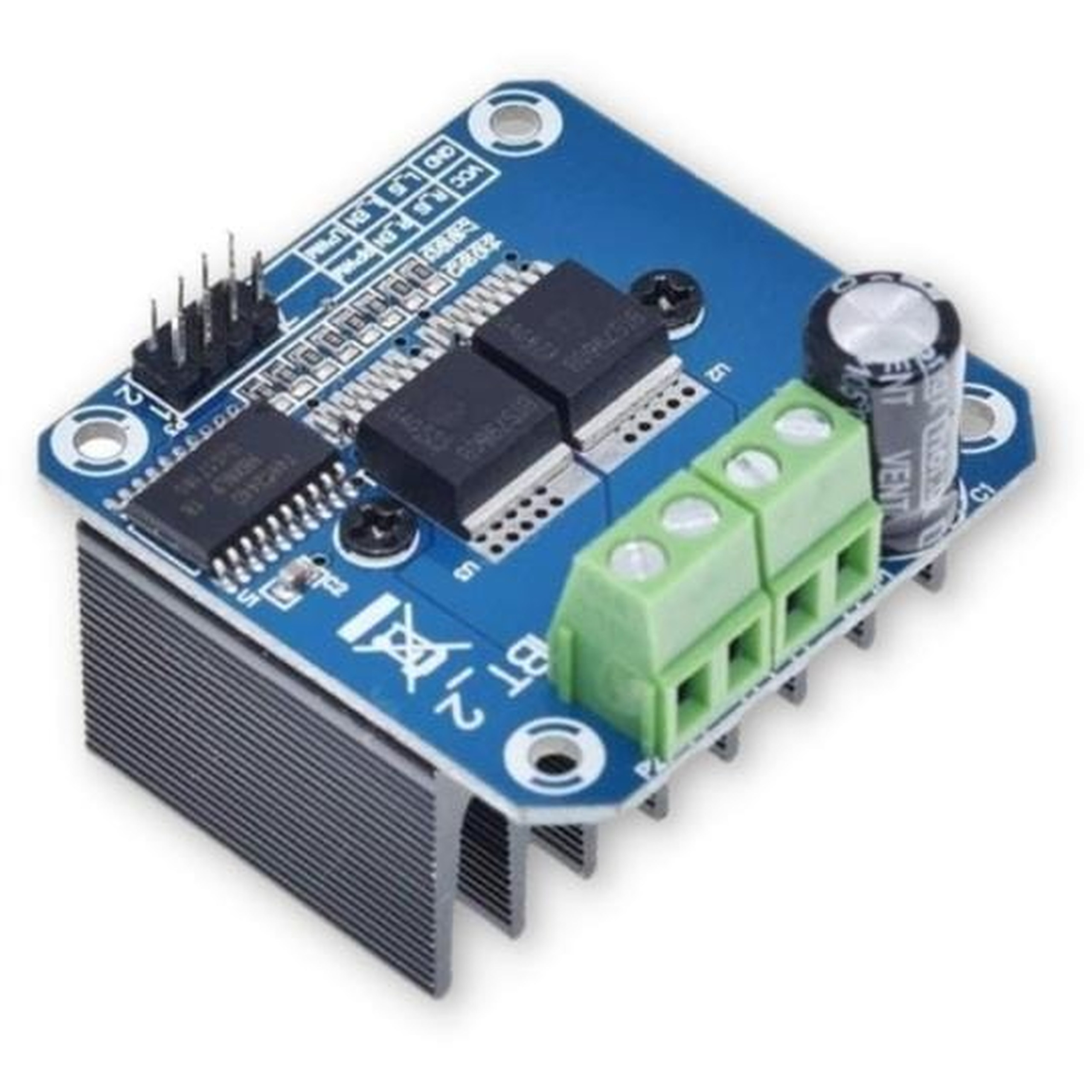

Wydajny moduł sterowania silnikiem prądu stałego, oparty na podwójnym układzie BTS7960. Pozwala na płynne sterowanie silnikami o maksymalnym poborze prądu do 43A. Płytka została wyposażona w masywny radiator oraz wygodne złącza śrubowe. Zastosowany radiator znacząco zwiększa stabilność pracy oraz wydłuża żywotność komponentów. Za bezpieczną izolację układu sterującego odpowiada wbudowany bufor 74HC244.

Moduł jest w pełni kompatybilny z popularnymi mikrokontrolerami, takimi jak Arduino, Raspberry Pi, ESP32 oraz ESP8266. Umożliwia precyzyjną regulację prędkości obrotowej silnika za pomocą sygnału PWM w pełnym zakresie od 0% do 100%, a także zmianę kierunku obrotów. Konstrukcja mostka H posiada wbudowane zabezpieczenia przed zwarciem, przeciążeniem i przegrzaniem.

Kluczowe cechy techniczne

• Układ sterujący: Mostek H oparty na dwóch układach BTS7960
• Napięcie zasilania silnika: od 5V do 27V
• Napięcie sygnału sterującego: od 3.3V do 5V
• Maksymalne obciążenie prądowe: do 43A
• Zakres wypełnienia PWM: 0-100%
• Maksymalna częstotliwość PWM: do 25 kHz
• Izolacja galwaniczna: Wbudowany bufor separujący układ mocy od logiki sterującej
• Wymiary fizyczne: 50 x 50 x 40 mm

Wyprowadzenia złącza sterującego

• GND - Masa zasilania układu
• VCC - Zasilanie bufora wejściowego układu logicznego (3.3V - 5V)
• L_IS, R_IS - Wyjścia alarmowe dla lewego i prawego kanału
• L_EN, R_EN - Sygnały zezwolenia na pracę w kierunku lewym i prawym
• LPWM - Wejście sygnału PWM dla kierunku lewego
• RPWM - Wejście sygnału PWM dla kierunku prawego

Przykładowe zastosowania

• Sterowanie napędem w zaawansowanych projektach robotyki mobilnej
• Budowa pojazdów zdalnie sterowanych o dużym zapotrzebowaniu na moc
• Systemy automatyki domowej wymagające kontroli silników prądu stałego
• Projekty edukacyjne i prototypy z wykorzystaniem mikrokontrolerów
• Konstrukcja precyzyjnych siłowników elektrycznych i mechanizmów pozycjonujących

Korzyści

• Wysoka obciążalność prądowa pozwalająca na obsługę wymagających silników
• Bezpieczeństwo układu dzięki wbudowanym zabezpieczeniom termicznym i prądowym
• Stabilna praca zapewniona przez duży, zintegrowany radiator odprowadzający ciepło
• Łatwa integracja z systemami zasilanymi logiką 3.3V oraz 5V
• Prosty montaż przewodów dzięki zastosowaniu wygodnych złącz śrubowych
