Moduł czujnik TTP223B przycisk pojemnościowy dotykowy do Arduino Raspberry

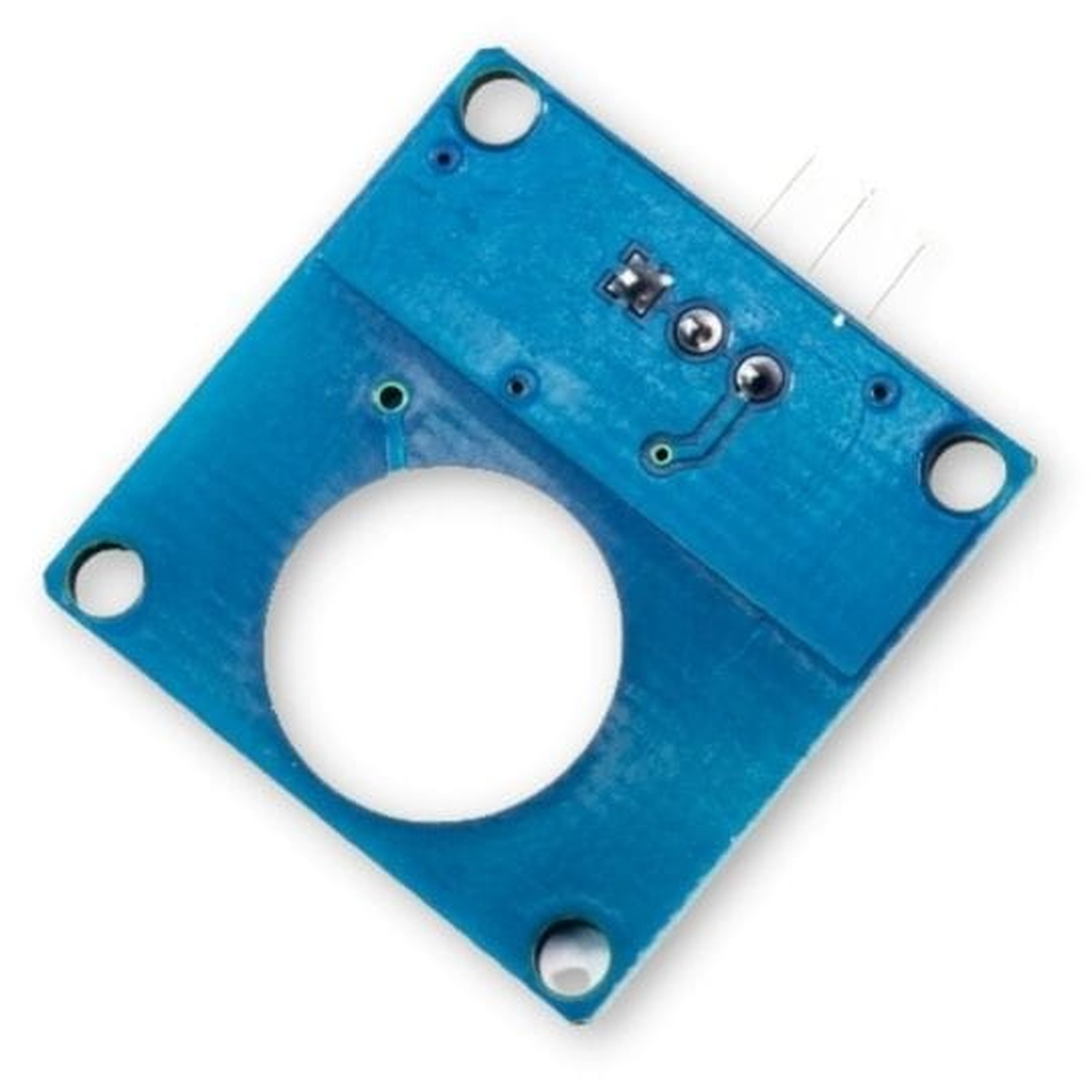

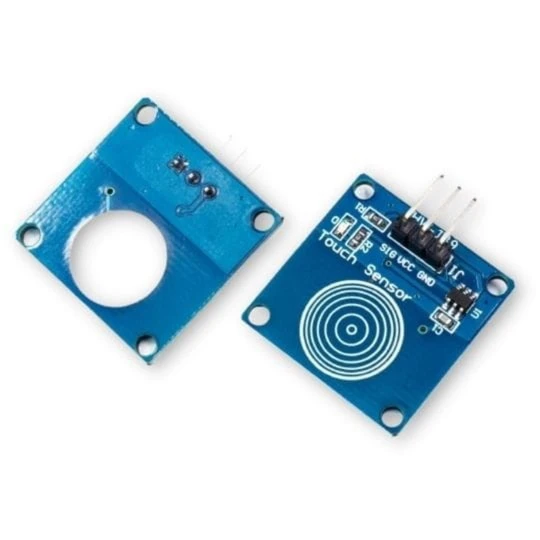

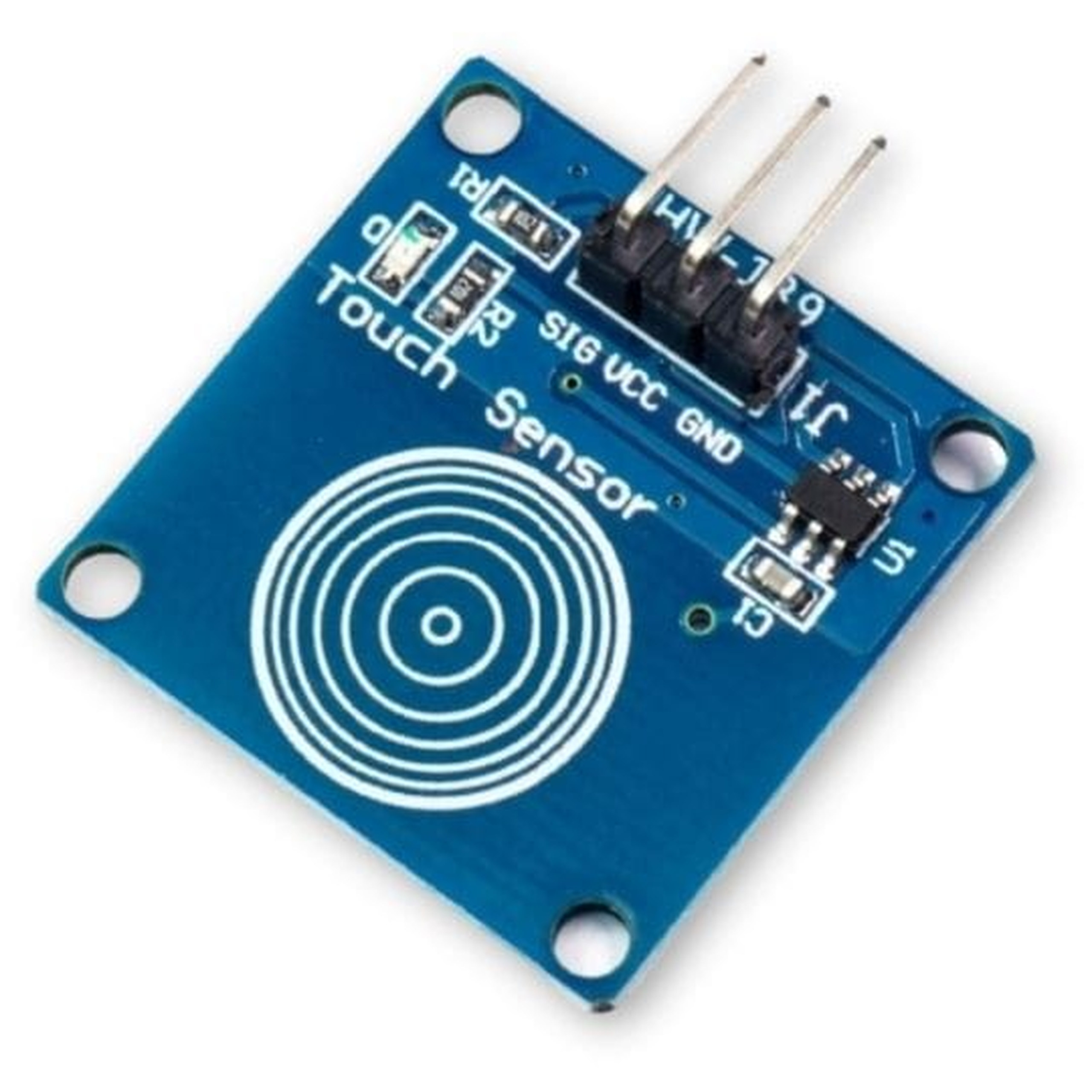

Opis produktu: Moduł czujnika dotykowego TTP223B

TTP223B to pojemnościowy czujnik dotykowy, który doskonale sprawdza się jako nowoczesny zamiennik tradycyjnych przycisków mechanicznych. Moduł jest w pełni kompatybilny z popularnymi platformami, takimi jak Arduino, Raspberry Pi, AVR oraz PIC. Może być z powodzeniem stosowany do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Pomiar odbywa się metodą pojemnościową, a wbudowana dioda LED na bieżąco sygnalizuje wykrycie dotyku. Czułość układu można regulować poprzez zmianę wartości kondensatora C1 - im niższa wartość pojemności, tym większa czułość modułu.

Kluczowe cechy techniczne

• Napięcie zasilania: 2 - 5.5 V
• Zastosowany układ: TTP223B
• Czas reakcji: 60 ms
• Wyprowadzenia: SIG, VCC, GND
• Rodzaj pomiaru: pojemnościowy
• Wymiary: 24 x 24 mm
• Otwory montażowe: 2 mm średnicy
• Sygnalizacja: wbudowana dioda LED

Przykładowe zastosowania

• Zastąpienie tradycyjnych przełączników mechanicznych w projektach elektroniki
• Tworzenie interfejsów dotykowych w systemach inteligentnego domu
• Budowa paneli sterujących ukrytych pod szkłem lub tworzywem sztucznym
• Zabawki interaktywne i gadżety edukacyjne
• Wykrywanie kontaktu fizycznego w systemach alarmowych i zabezpieczeniach

Korzyści

• Wysoka niezawodność dzięki brakowi ruchomych części mechanicznych
• Szeroki zakres napięcia zasilania od 2 V do 5.5 V ułatwia integrację z różnymi systemami
• Szybki czas reakcji wynoszący zaledwie 60 ms zapewnia płynne działanie
• Proste podłączenie za pomocą trzech wyprowadzeń: SIG, VCC, GND
• Możliwość dostosowania czułości do własnych potrzeb za pomocą elementu C1
