Adapter przejściówka gniazdo USB typ A 4 Pin PCB złącze żeńskie USB-A 2.54

Adapter przejściówka gniazdo USB typ A na PCB

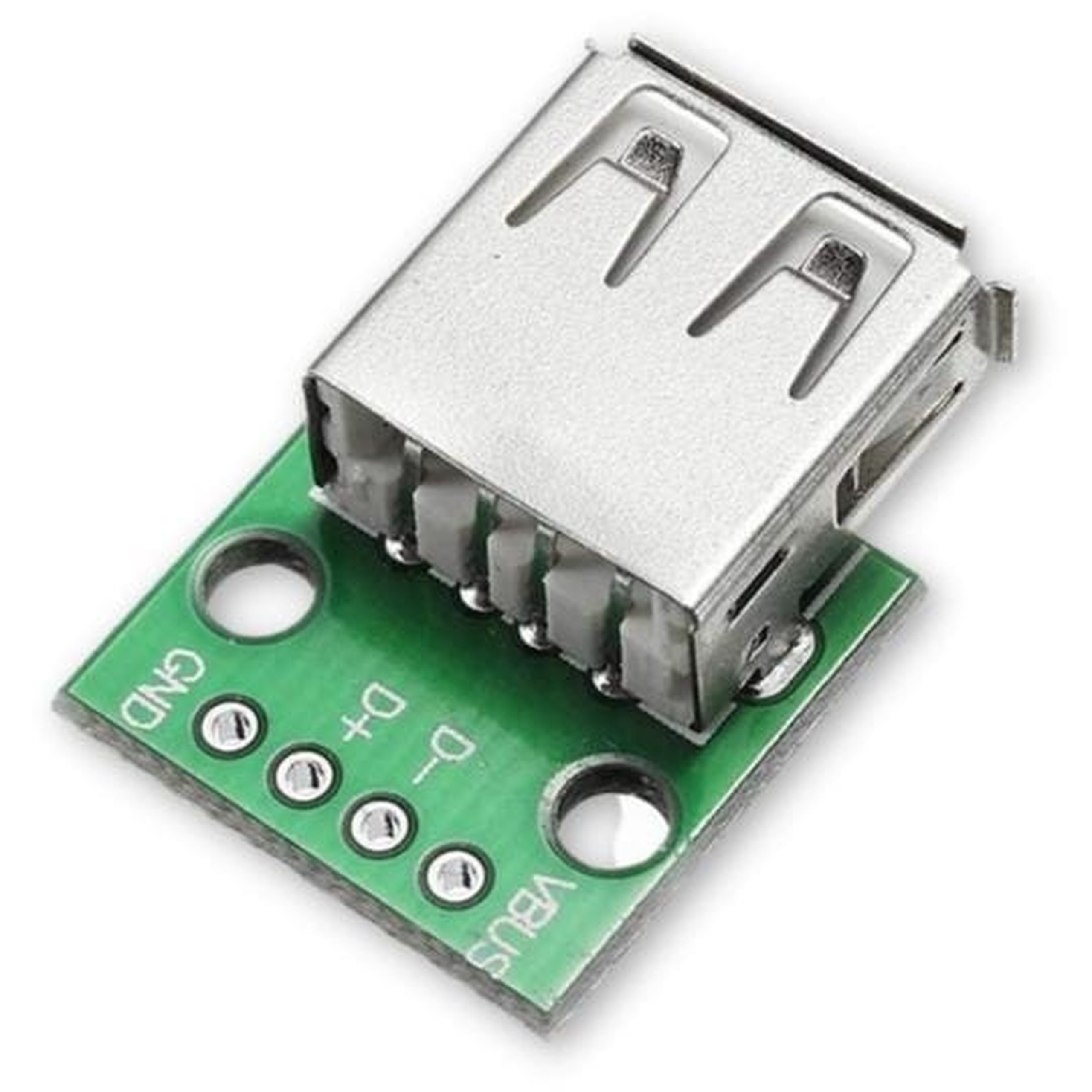

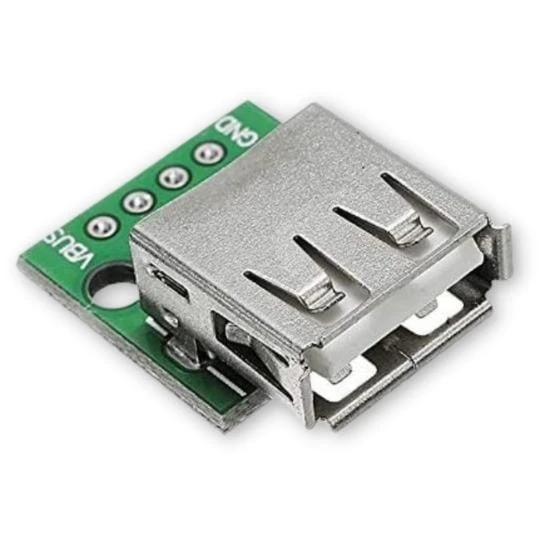

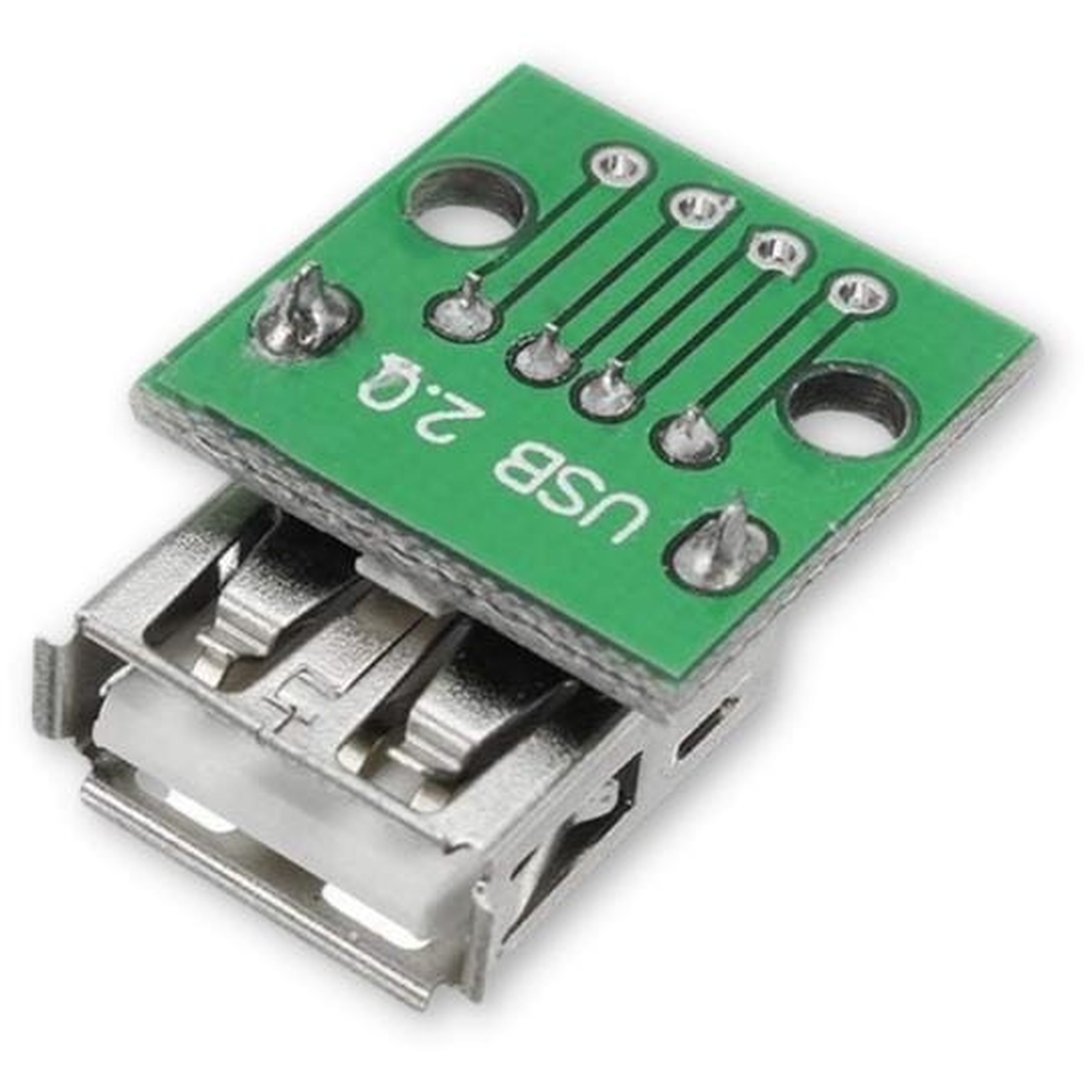

Moduł z wlutowanym gniazdem USB-A 2.0 4-pin na płytkę PCB. Posiada wyprowadzenia w standardowym rastrze 2,54 mm, co czyni go idealnym rozwiązaniem do prototypowania na uniwersalnych płytkach stykowych. Moduł jest doskonałym dodatkiem do projektów opartych na mikrokontrolerach - idealny do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Typ złącza: żeńskie USB-A 2.0
• Wyprowadzenia: 4 piny (VBUS-5V, GND, D+, D-)
• Raster wyprowadzeń: 2,54 mm
• Rozstaw otworów montażowych: 12 mm
• Wymiary modułu (bez gniazda): 17 mm x 17,4 mm x 3,5 mm
• Wymiary całkowite (z gniazdem): 17 mm x 23 mm x 10,5 mm

Przykładowe zastosowania

• Zasilanie układów elektronicznych napięciem 5V z portu USB.
• Tworzenie własnych kabli i przejściówek USB.
• Prototypowanie układów transmisji danych na płytkach stykowych.
• Wyprowadzanie złącza USB na obudowę własnego urządzenia.
• Naprawa uszkodzonych przewodów i złączy w urządzeniach peryferyjnych.

Korzyści

• Szybkie i wygodne podłączenie zasilania oraz linii danych.
• Kompatybilność ze standardowymi płytkami stykowymi dzięki rastrowi 2,54 mm.
• Łatwy montaż mechaniczny dzięki dwóm dedykowanym otworom w płytce.
• Czytelnie opisane wyprowadzenia ułatwiające prawidłowe podłączenie.
• Uniwersalność zastosowań w projektach amatorskich i profesjonalnych.
