Niebieski wyświetlacz LCD 12864 128x64 ST7920 5V do Arduino Raspberry

Graficzny wyświetlacz LCD 128x64 ST7920 do Arduino i Raspberry Pi

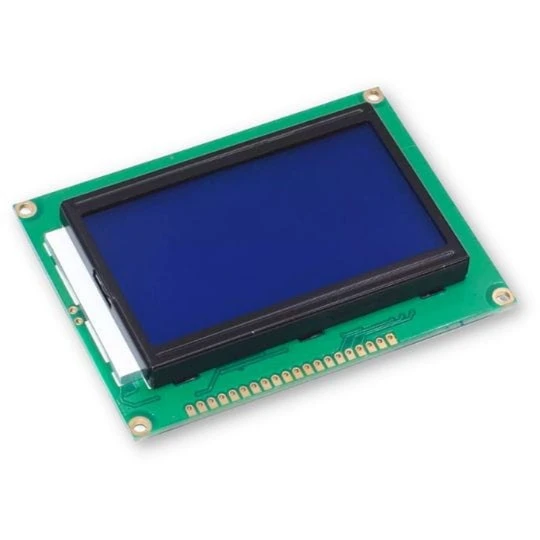

Ten graficzny wyświetlacz LCD z niebieskim podświetleniem i białymi pikselami oferuje rozdzielczość 128x64 pikseli, co umożliwia wyświetlanie szczegółowych grafik i tekstu. Wykorzystuje popularny sterownik ST7920 i jest zasilany napięciem 5V. Moduł daje opcję wyboru między interfejsem równoległym a SPI za pomocą pinu PSB. Jest w pełni kompatybilny z biblioteką U8g2, co znacznie ułatwia programowanie. Wyświetlacz działa w szerokim zakresie temperatur od -20 do 70°C i ma kompaktowe wymiary 93 x 70 x 10 mm. Moduł jest doskonałym wyborem do projektów DIY oraz profesjonalnych systemów, idealnie sprawdzi się jako wyświetlacz do Arduino, do Raspberry Pi, do ESP8266 oraz do ESP32.

Kluczowe cechy techniczne

• Kolor podświetlenia: niebieski
• Rozdzielczość: 64 linie po 128 pikseli
• Kolor pikseli: biały
• Zastosowany sterownik: ST7920
• Wymagane zasilanie: 5V
• Obsługiwany interfejs: równoległy lub SPI (wybór pinem PSB)
• Kompatybilność z biblioteką: U8g2
• Temperatura pracy: -20 do 70°C
• Wymiary modułu: 93 x 70 x 10 mm
• Średnica otworów montażowych: 2.5 mm

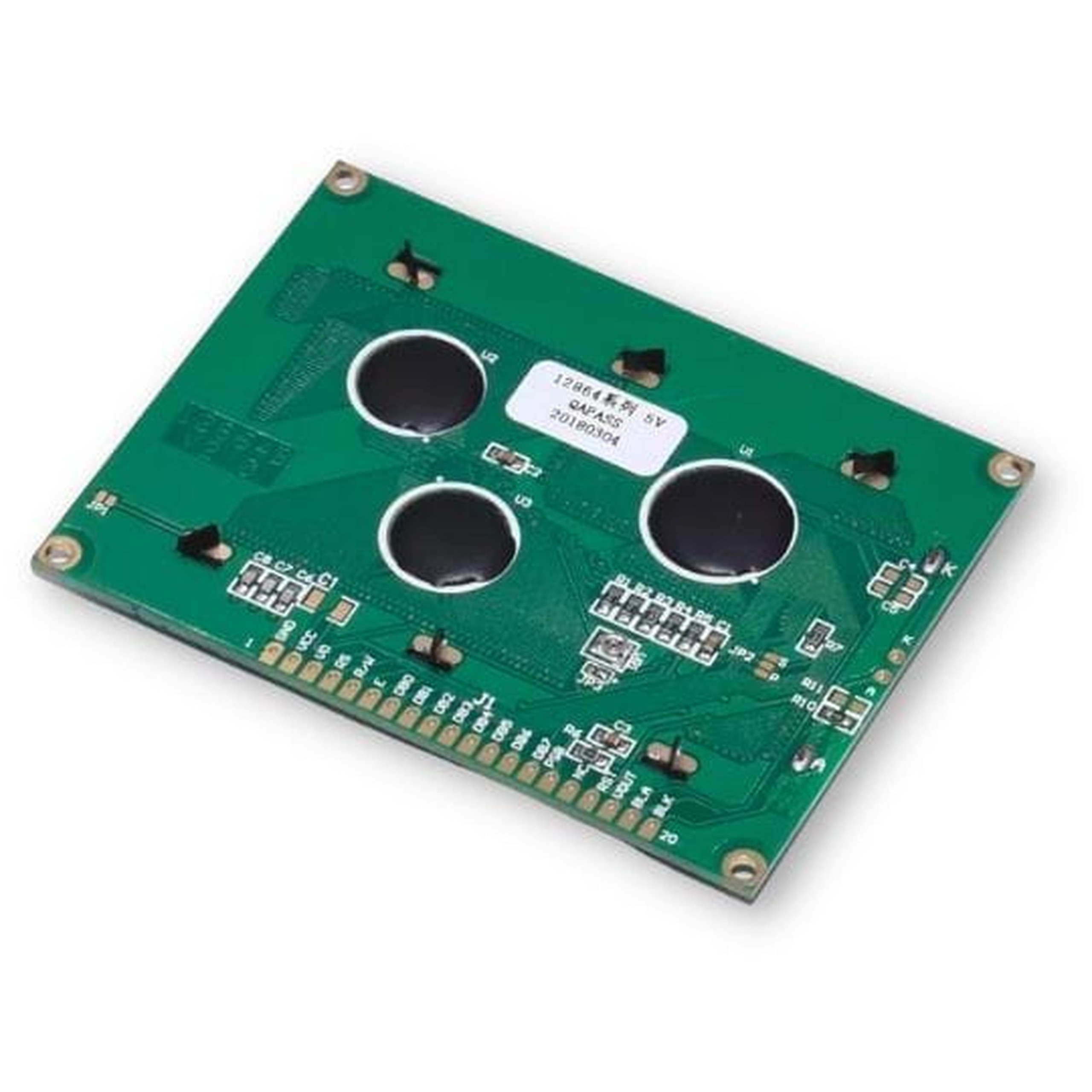

Podłączenie w trybie 8-bitowym (interfejs równoległy)

Podświetlenie:

• BLK - GND
• BLA - 3.3V

Zasilanie:

• VSS - GND
• VDD - 5V

Sterowanie:

• DB0-DB3 - D8-D11
• DB4-DB7 - D4-D7
• E - A4
• R/W - GND
• RS - A3
• RST - A1
• PSB - 5V

Podłączenie za pomocą interfejsu SPI

Podświetlenie:

• BLK - GND
• BLA - 3.3V

Zasilanie:

• VSS - GND
• VDD - 5V

Sterowanie:

• PSB - GND
• E - D13 (SCK)
• R/W - D11 (MOSI)
• RS - D10 (CS)
• RST - D8

Przykładowe zastosowania

• Panele operatorskie w maszynach przemysłowych i urządzeniach sterujących
• Stacje pogodowe i monitory parametrów środowiskowych
• Interfejsy użytkownika w projektach Smart Home
• Wyświetlacze w urządzeniach pomiarowych i diagnostycznych
• Edukacyjne projekty z mikrokontrolerami i robotyka

Korzyści

• Wysoki kontrast i czytelność dzięki niebieskiemu podświetleniu i białym pikselom
• Uniwersalność połączenia dzięki obsłudze interfejsu równoległego oraz SPI
• Łatwa integracja z popularnymi platformami dzięki wsparciu biblioteki U8g2
• Szeroki zakres temperatur pracy pozwalający na stabilne działanie w wymagających warunkach
• Kompaktowe wymiary ułatwiające montaż w obudowach o ograniczonej przestrzeni
