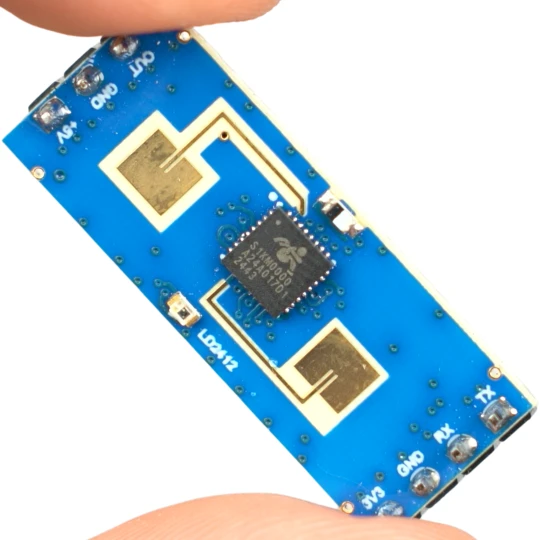

Czujnik ruchu i obecności człowieka HLK-LD2412 radar 24GHz Home Assistant

Inteligentny Czujnik Radarowy HLK-LD2412 24GHz

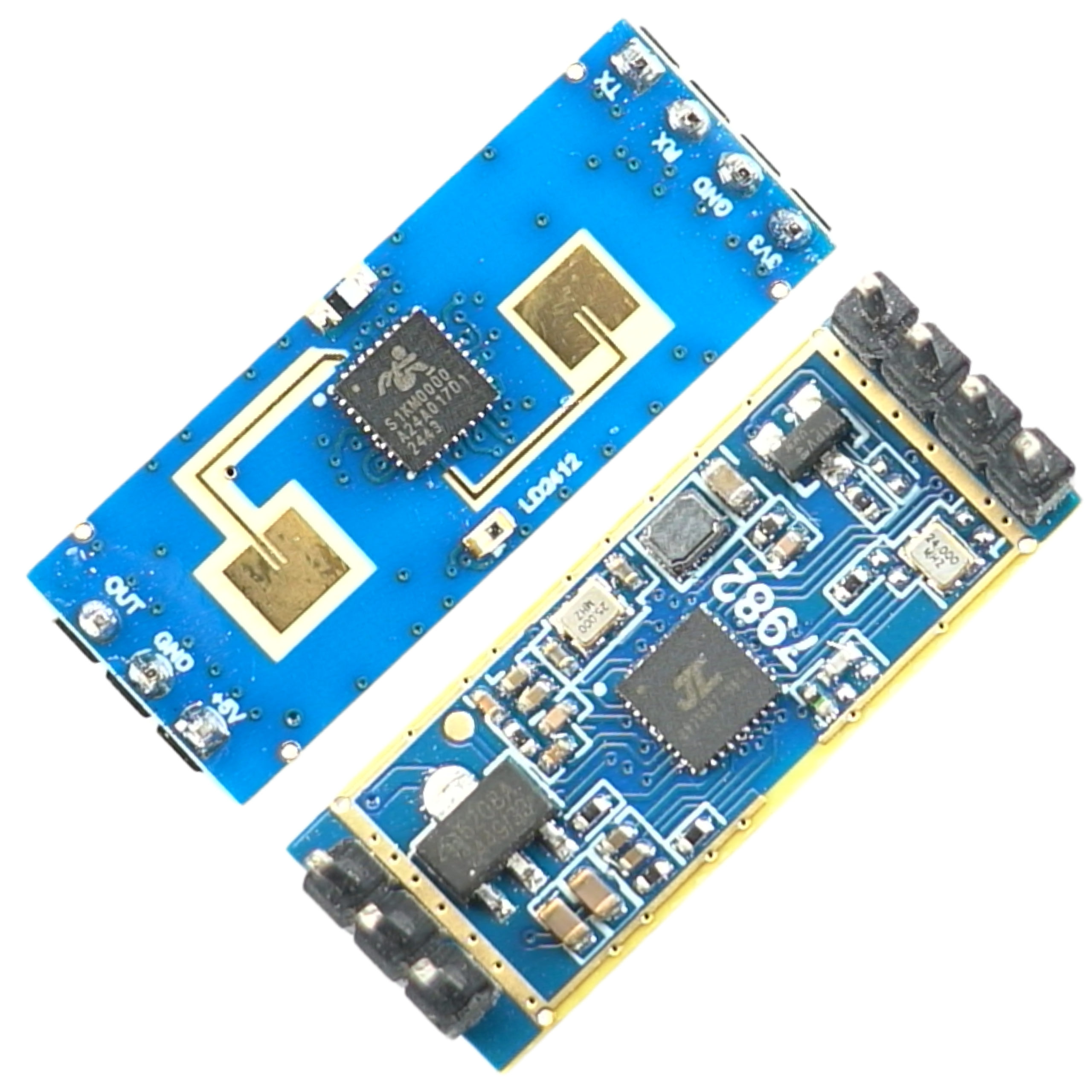

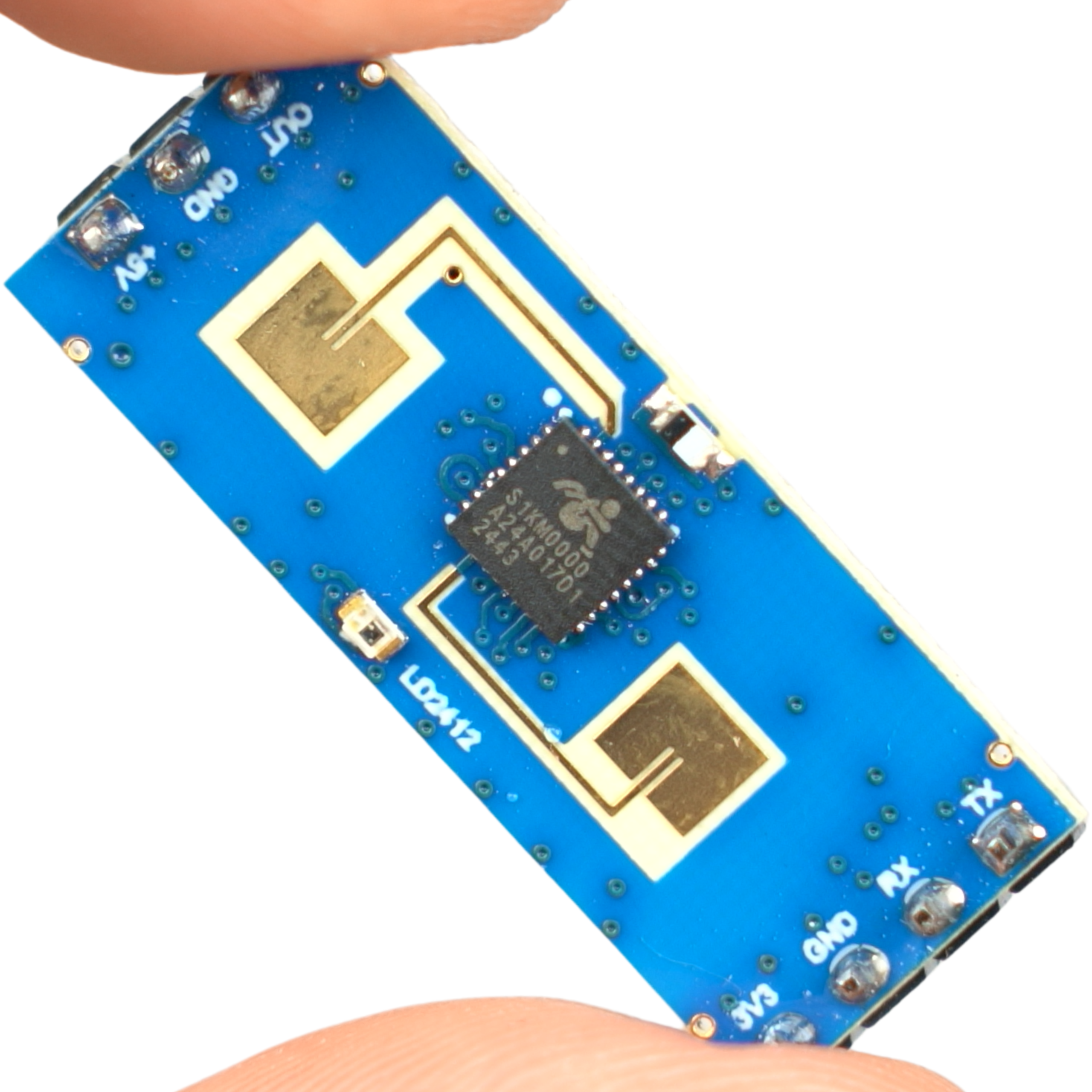

Moduł HLK-LD2412 to precyzyjny czujnik radarowy pracujący w paśmie 24 GHz, przeznaczony do wykrywania obecności człowieka. Urządzenie wykorzystuje technologię fal ciągłych o modulowanej częstotliwości (FMCW), co pozwala na skuteczną detekcję zarówno osób poruszających się, jak i pozostających w bezruchu. Zaawansowane algorytmy przetwarzania sygnału umożliwiają dokładne określenie odległości oraz filtrowanie zakłóceń.

Dzięki interfejsom UART oraz GPIO (poziom logiczny 3.3V), czujnik jest w pełni kompatybilny z popularnymi platformami mikrokontrolerów. Doskonale sprawdzi się jako moduł do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Kluczowe cechy techniczne

Moduł charakteryzuje się wysoką czułością oraz szerokimi możliwościami konfiguracji parametrów detekcji. Najważniejsze parametry pracy to:

• Częstotliwość pracy: 24 GHz
• Napięcie zasilania: DC 5V lub 3.3V (napięcie logiki 3.3V)
• Średni pobór prądu: 90 mA
• Maksymalny zasięg detekcji: do 9 metrów (z możliwością konfiguracji)
• Kąt wykrywania: do ±75 stopni
• Rozdzielczość pomiaru odległości: 0,75 m
• Interfejsy komunikacyjne: GPIO (3.3V) oraz UART (3.3V)
• Wymiary modułu: 11 mm x 28 mm
• Temperatura pracy: od -40 do 85 stopni Celsjusza

Przykładowe zastosowania

Dzięki niewielkim wymiarom i dużej odporności na zakłócenia środowiskowe, czujnik znajduje szerokie zastosowanie w nowoczesnych projektach elektronicznych:

• Systemy inteligentnego oświetlenia reagujące na obecność w pomieszczeniu
• Automatyka budynkowa i systemy Smart Home (AIoT)
• Zaawansowane systemy alarmowe i monitorowanie bezpieczeństwa
• Zarządzanie energią w biurach i przestrzeniach publicznych
• Bezkontaktowe włączniki i panele sterowania urządzeniami
• Monitorowanie zajętości stanowisk pracy lub miejsc parkingowych

Korzyści z zastosowania modułu

Wybór technologii radarowej FMCW niesie za sobą szereg zalet w porównaniu do tradycyjnych metod detekcji ruchu:

• Wysoka precyzja: Wykrywanie mikroruchów i osób w bezruchu, w przeciwieństwie do standardowych czujników PIR.
• Odporność na warunki: Niezawodne działanie niezależnie od temperatury, wilgotności czy wahań poziomu oświetlenia.
• Elastyczna konfiguracja: Możliwość wielopoziomowej regulacji czułości dla różnych stref odległości.

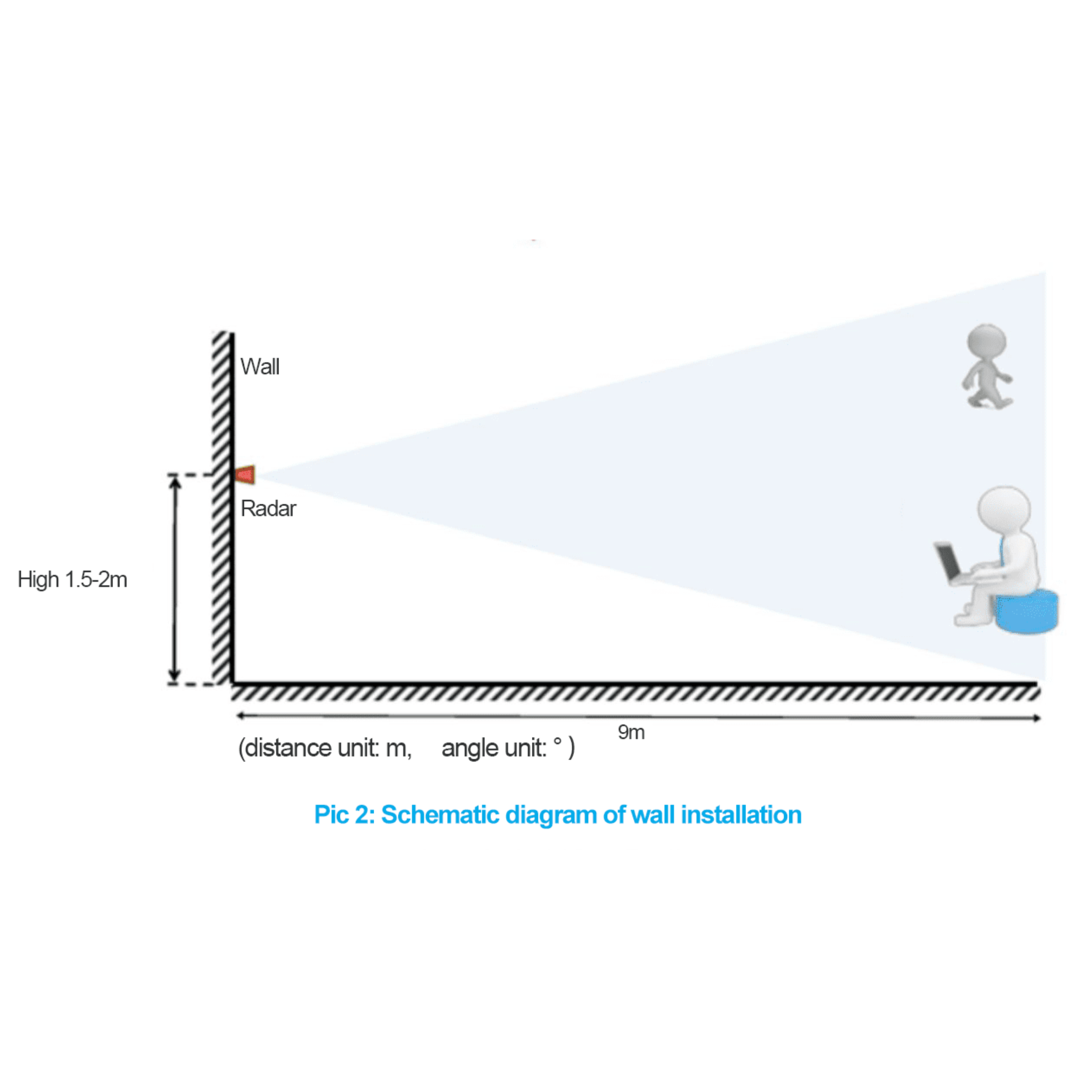

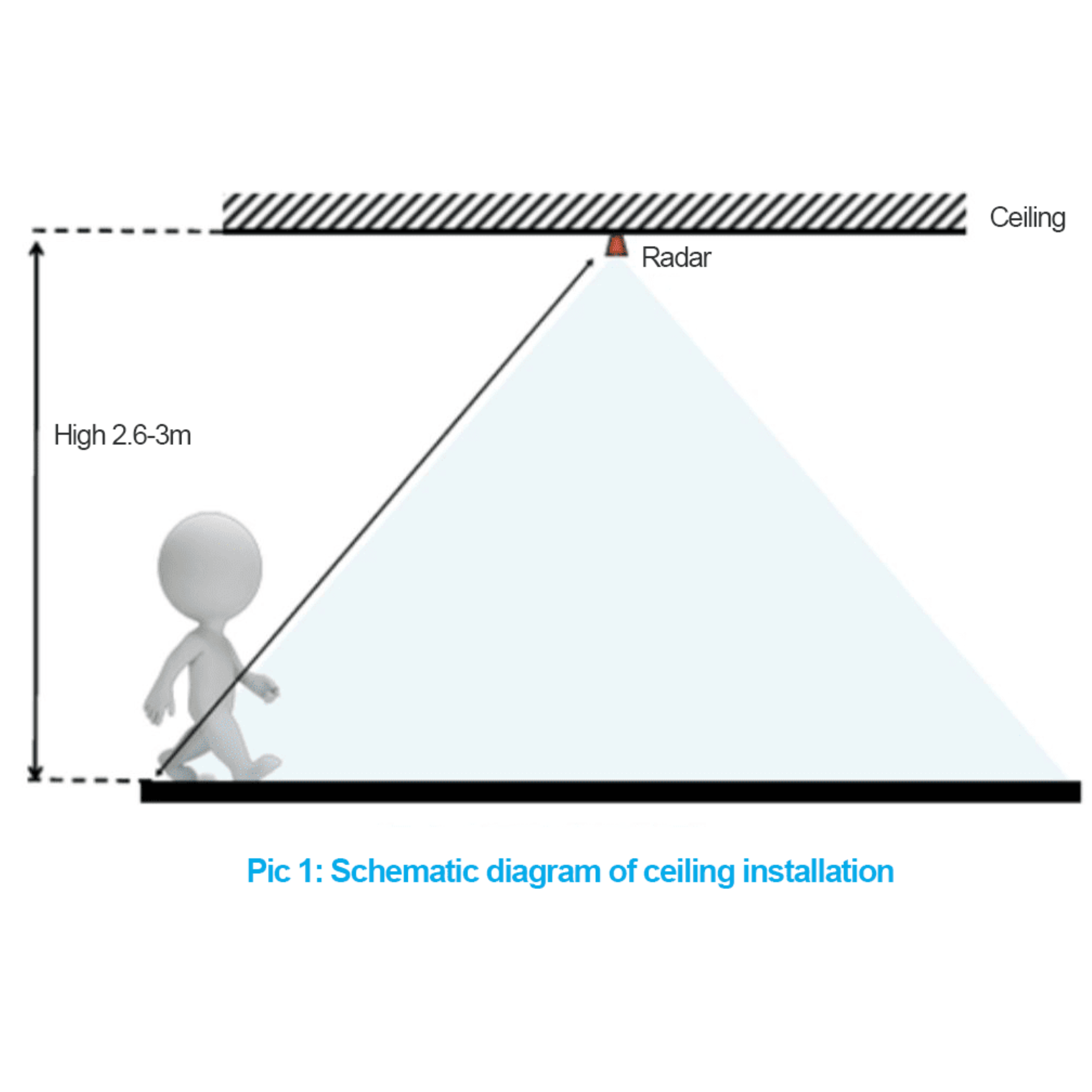

• Łatwa integracja: Kompaktowe wymiary ułatwiające montaż ścienny lub sufitowy w niewielkich obudowach.
• Szybkie uruchomienie: Zasada działania typu plug and play oraz dostępne narzędzia wizualne do konfiguracji z poziomu komputera.

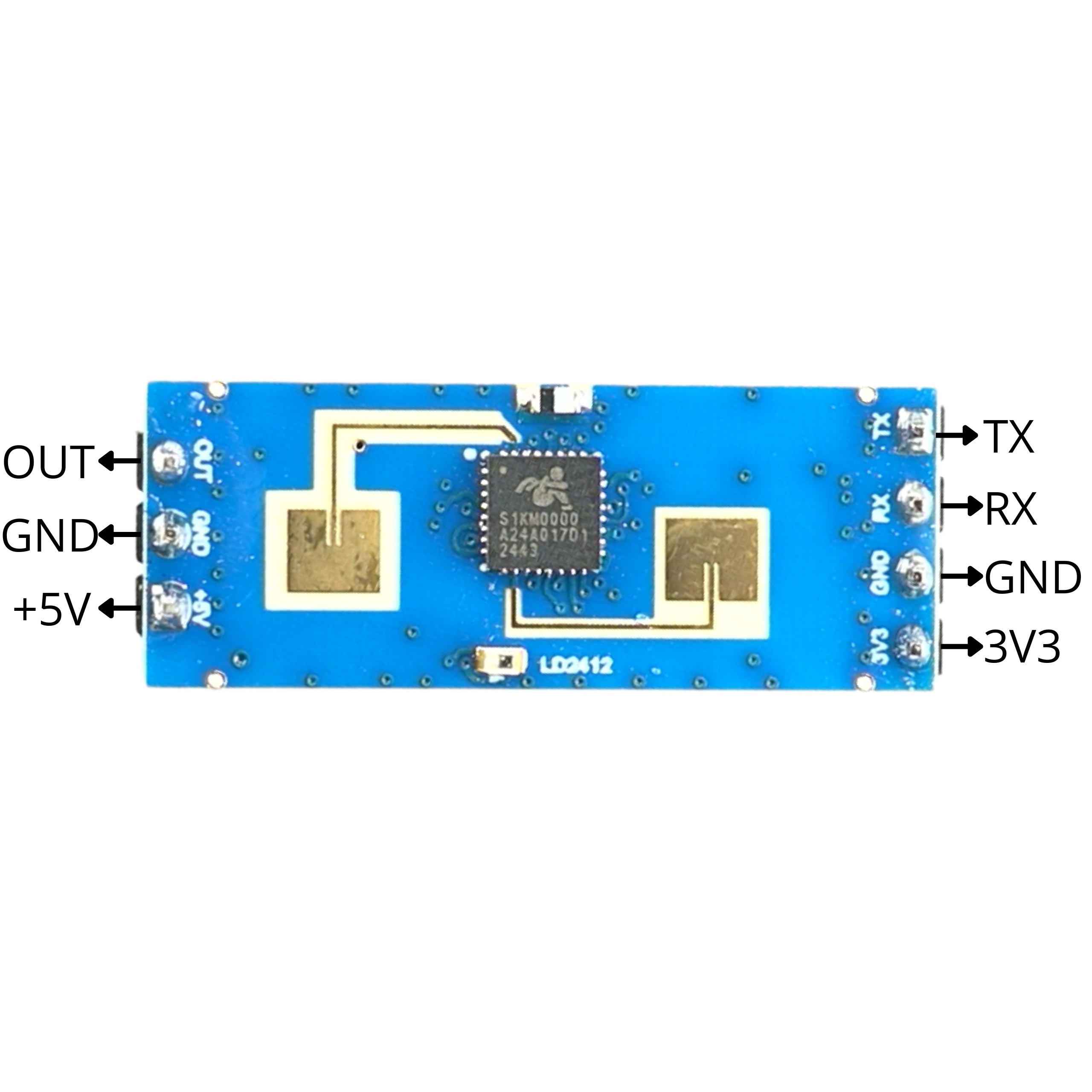

Trzy sposoby podłączenia

W zależności od tego, jak dokładnych danych potrzebujesz, moduł można wykorzystać na trzy sposoby:

• Tylko obecność (0/1): wystarczą 3 piny - OUT, 5V i GND. Mikrokontroler odczytuje prosty stan wysoki/niski: jest ktoś w zasięgu czy nie.
• Dokładniej - odległość i mikroruchy: potrzebny jest port UART (RX, TX, zasilanie i GND). Pozwala odczytać dystans do osoby, wykryć mikroruchy oraz skonfigurować czułość detekcji.
• To i to naraz: można wykorzystać wszystkie piny jednocześnie - OUT do szybkiej reakcji binarnej, a UART równolegle do szczegółowych danych i konfiguracji.
