Dioda LED 5V 12V 24V kontrolka sygnalizacja wypalania DPF pomarańczowa 8mm

Kontrolka sygnalizująca wypalanie filtra DPF 5/12/24 V

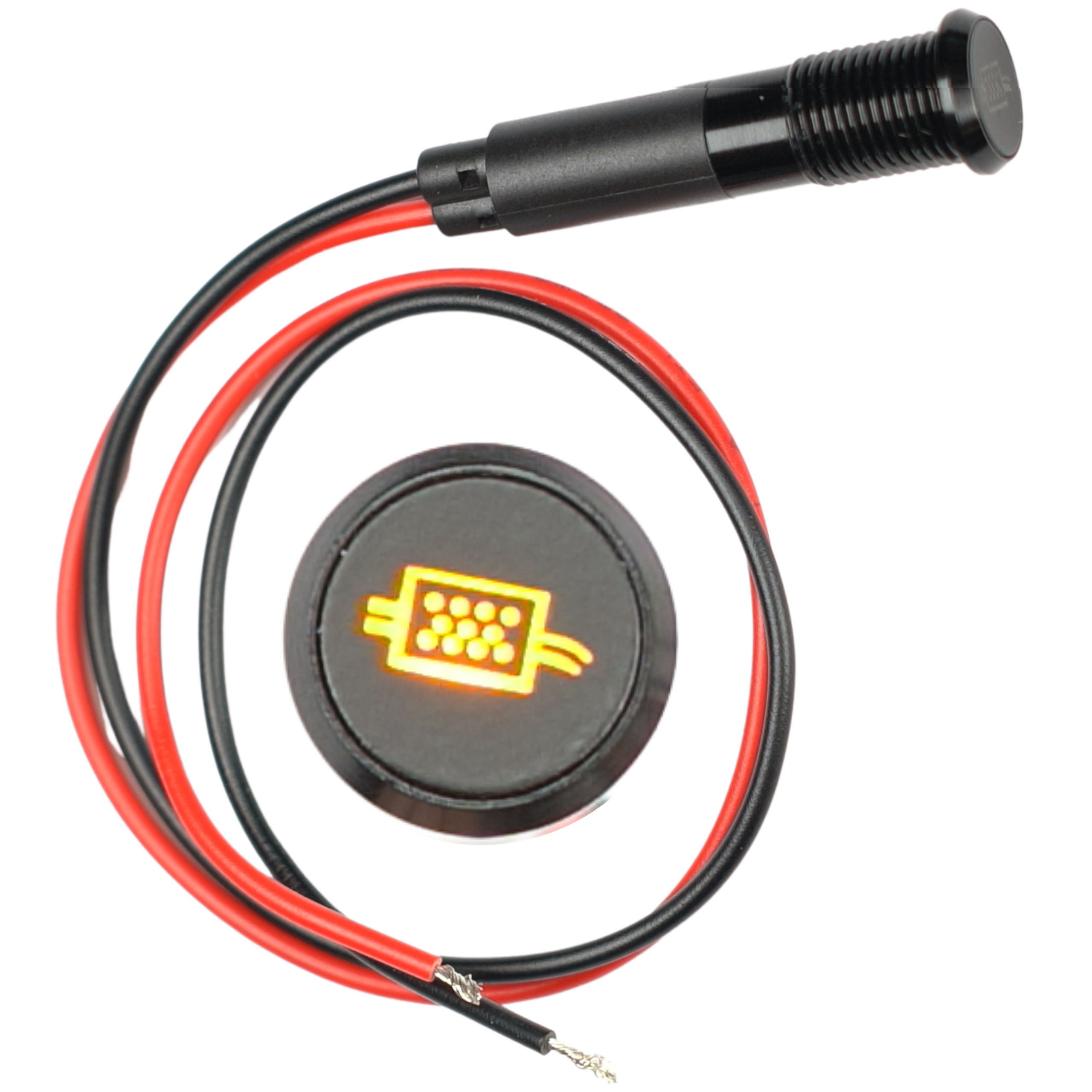

Dioda LED przystosowana do pracy w instalacjach samochodowych o napięciu 5 - 24V. Urządzenie służy do informowania o trwającym procesie regeneracji filtra cząstek stałych (DPF). Kontrolka emituje światło w kolorze pomarańczowym i posiada naniesiony dedykowany symbol filtra DPF, co zapewnia fabryczny wygląd po zamontowaniu.

Kluczowe cechy techniczne

• Napięcie pracy: 5 - 24V
• Kolor emitowanego światła: pomarańczowy
• Wymagany otwór montażowy: 8mm
• Długość zintegrowanego przewodu: 20cm

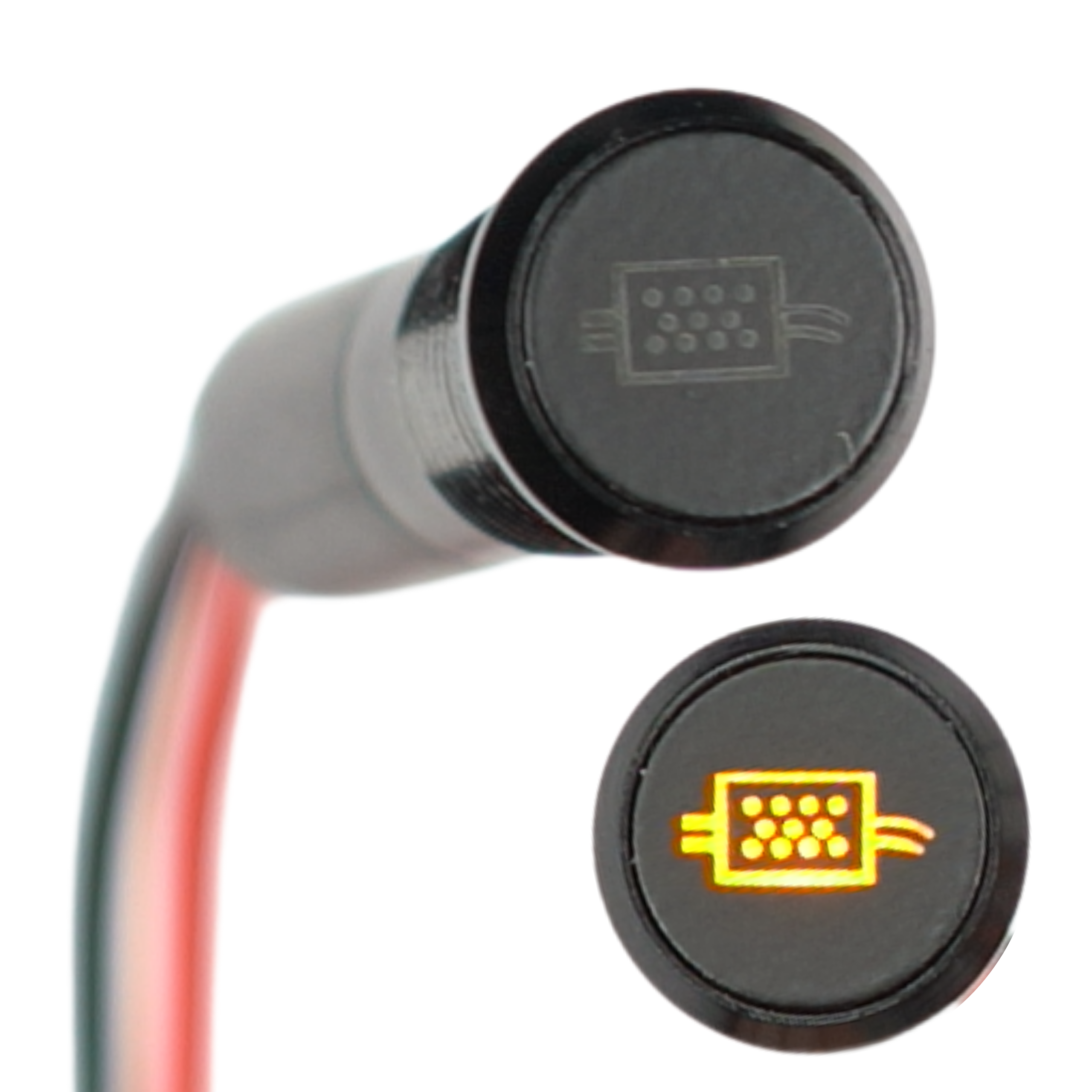

• Oznaczenie: symbol filtra DPF na soczewce

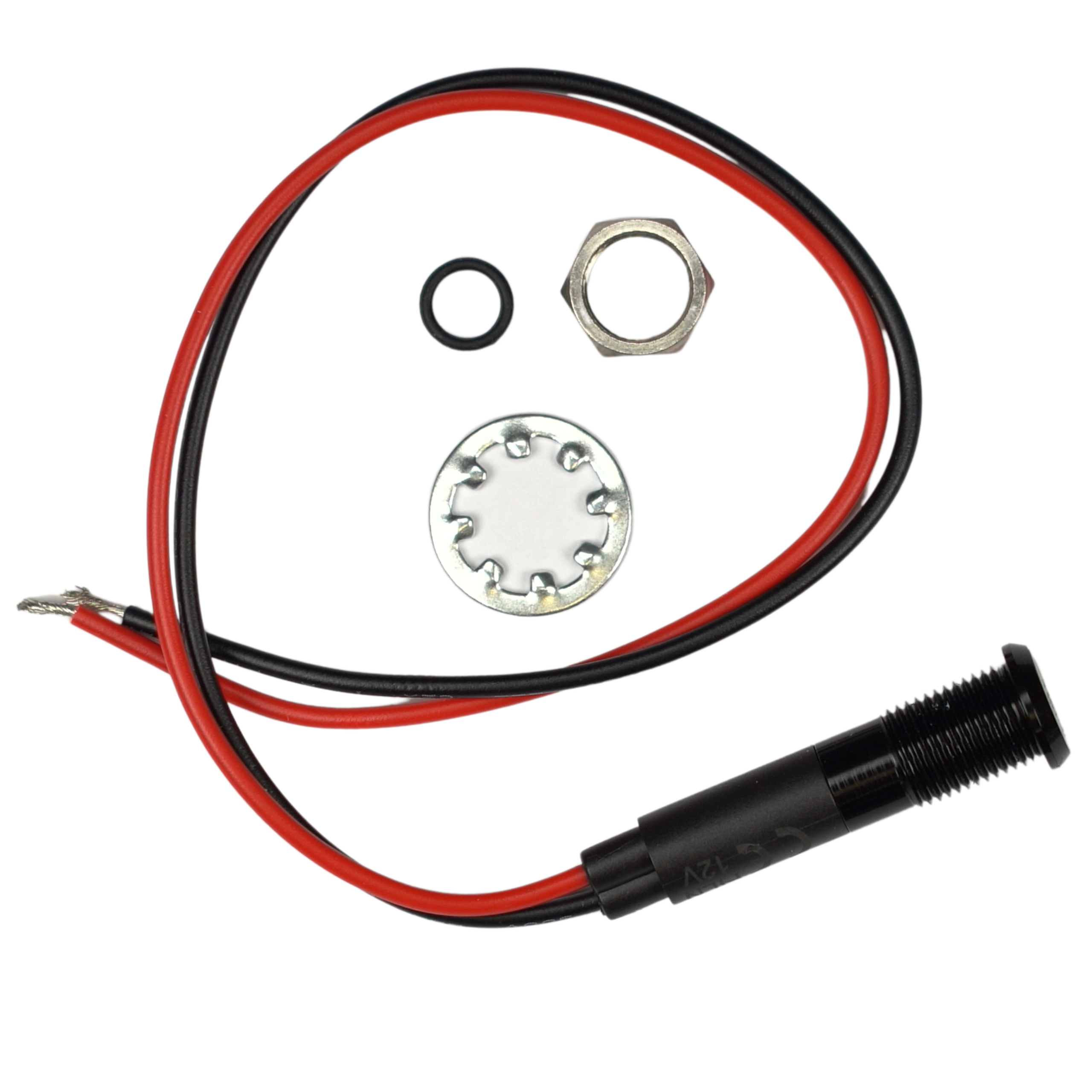

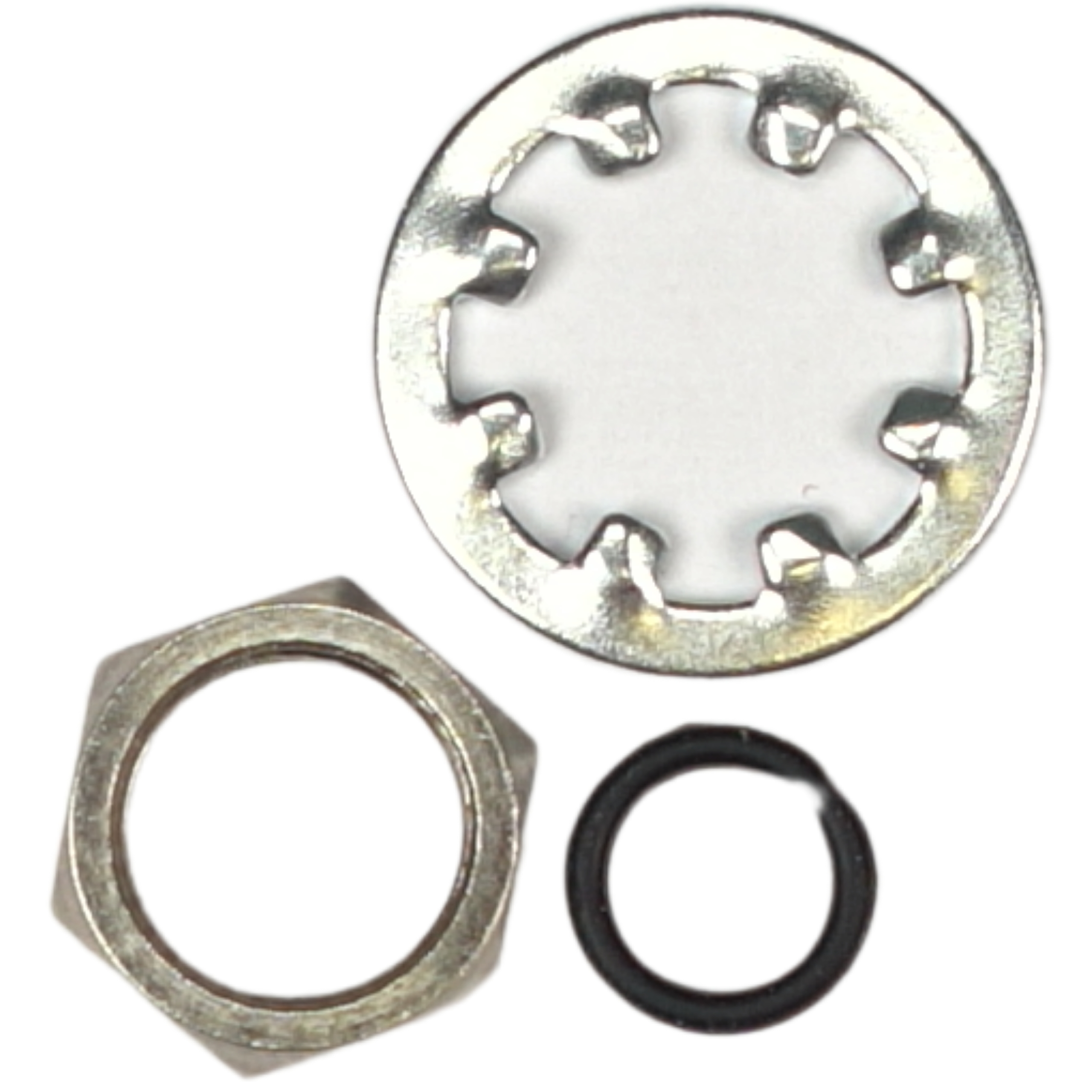

• Zawartość zestawu: kontrolka z przewodem, oring uszczelniający, nakrętka, podkładka sprężynująca

Przykładowe zastosowania

• Ford Mondeo - montaż w obwodzie podgrzewania lusterek
• Opel Insignia - sygnalizacja poprzez układ ogrzewania tylnej szyby lub lusterek
• Citroen C5 - integracja z instalacją elektryczną drzwi
• Pojazdy z automatycznym włączaniem ogrzewania lusterek podczas regeneracji DPF
• Samochody uruchamiające ogrzewanie szyby w trakcie oczyszczania filtra
• Inne modele aut wykorzystujące dodatkowe obciążenie alternatora przy wypalaniu DPF

Korzyści

• Bieżąca informacja o trwającym procesie wypalania filtra cząstek stałych
• Ochrona silnika i filtra DPF poprzez unikanie przerywania procedury regeneracji
• Prosty montaż wymagający jedynie wywiercenia otworu 8mm i podłączenia dwóch przewodów
• Estetyczny wygląd dopasowany do fabrycznego wnętrza pojazdu
• Wysoka trwałość i pewne mocowanie dzięki dołączonym elementom montażowym (nakrętka, podkładka, oring)

Instrukcja montażu

1. Demontaż maskownicy lusterka lub boczku drzwiowego w celu uzyskania dostępu do instalacji.
2. Odłączenie wtyczki zasilającej podgrzewanie lusterka.
3. Identyfikacja przewodów zasilających (plus i masa) przy użyciu miernika - napięcie powinno pojawiać się po włączeniu ogrzewania.
4. Wywiercenie otworu 8mm w wybranym, widocznym miejscu (np. w maskownicy lusterka).
5. Montaż kontrolki przy użyciu dołączonego oringu, podkładki i nakrętki.
6. Trwałe połączenie przewodów diody z instalacją podgrzewania lusterka (zalecane lutowanie).

Po prawidłowym montażu kontrolka będzie świecić podczas ręcznego włączenia podgrzewania lusterek oraz automatycznie, gdy sterownik silnika zainicjuje proces wypalania filtra DPF.
