ESP32-S3 LilyGO T3 S3 Meshtastic LoRa SX1276 868MHz OLED 128x64 slot SD

Opis produktu

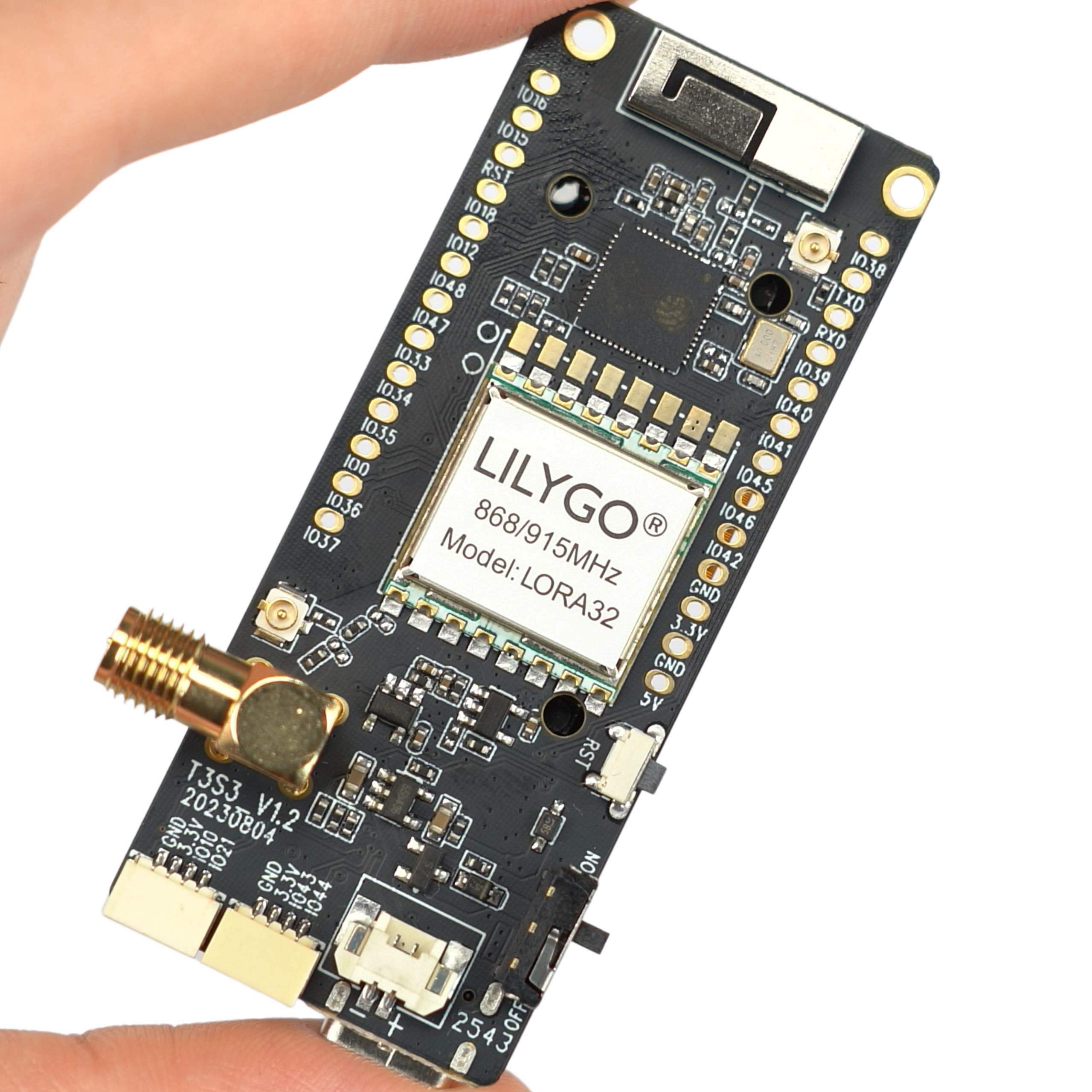

Moduł LilyGO T3 S3 to zaawansowana płytka deweloperska oparta na mikrokontrolerze ESP32-S3, zintegrowana z układem radiowym LoRa SX1276 868 MHz. Urządzenie jest przystosowane do pracy w sieciach typu mesh, w tym z popularnym oprogramowaniem Meshtastic. Płytka została wyposażona w czytelny wyświetlacz OLED 0,96" o rozdzielczości 128x64 px oraz praktyczny slot na kartę pamięci microSD (TF). Moduł stanowi doskonałą bazę do projektów IoT, oferując łączność bezprzewodową Wi-Fi oraz Bluetooth 5.0 LE. Płytka jest przeznaczona do Arduino oraz do ESP32.

Kluczowe cechy techniczne

• Mikrokontroler: ESP32-S3FH4R2 (dwurdzeniowy, taktowanie do 240 MHz)
• Pamięć: 4 MB Flash / 2 MB PSRAM
• Układ LoRa: SX1276 pracujący w paśmie 868 MHz
• Wyświetlacz: OLED 0,96" 128x64 px (układ SSD1306, interfejs I2C)
• Komunikacja bezprzewodowa: Wi-Fi 802.11 b/g/n, Bluetooth 5.0 LE, LoRa

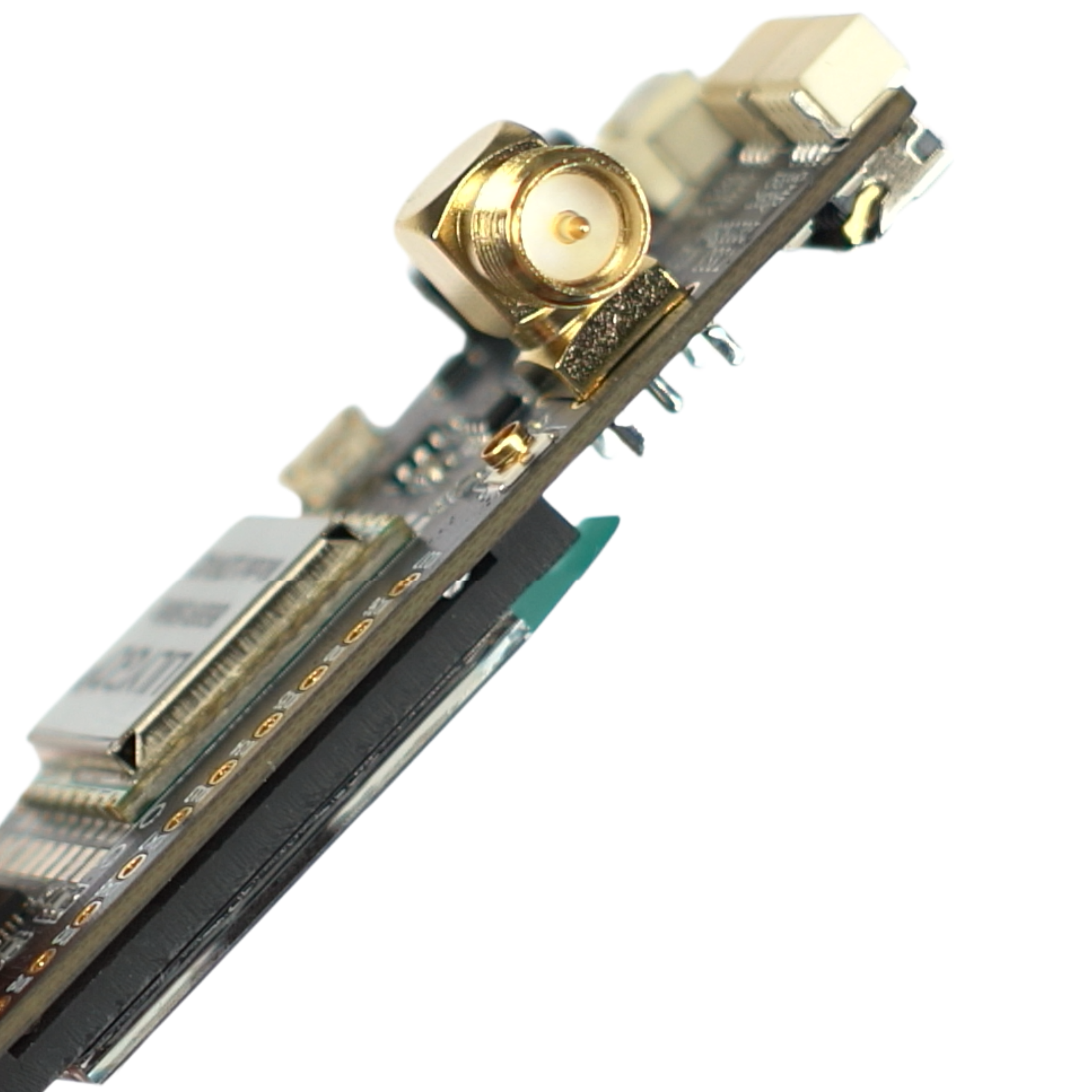

• Złącza antenowe: złącze SMA na laminacie oraz gniazdo IPEX
• Zasilanie: port USB-C (5 V) lub złącze JST-PH dla ogniw Li-Po 1S (3,7 V)
• Wbudowana ładowarka: układ TP4057 o prądzie ładowania 500 mA
• Interfejsy i wyprowadzenia: GPIO, I2C, SPI, UART, slot kart TF (microSD)
• Wymiary: 66 x 36 x 14 mm (wysokość 24 mm z zamontowanym złączem SMA)

Przykładowe zastosowania

• Budowa rozległych sieci komunikacyjnych Meshtastic
• Systemy telemetrii i zdalnego monitorowania parametrów środowiskowych
• Rozwiązania z zakresu Internetu Rzeczy (IoT) wymagające dużego zasięgu
• Stacje pogodowe z bezprzewodowym przesyłaniem danych
• Rozproszone sieci czujników w rolnictwie lub przemyśle

Korzyści

• Gotowość do pracy: Zintegrowany wyświetlacz i układ radiowy minimalizują potrzebę stosowania zewnętrznych modułów.
• Niezależne zasilanie: Wbudowany układ ładowania pozwala na łatwe podłączenie i ładowanie akumulatorów Li-Po.
• Duży zasięg komunikacji: Zastosowanie technologii LoRa i złącza SMA pod zewnętrzną antenę umożliwia transmisję na odległość wielu kilometrów.
• Rozszerzalna pamięć: Obecność slotu na kartę SD ułatwia logowanie dużych ilości danych pomiarowych.
• Wszechstronność programowania: Pełne wsparcie dla ekosystemu ESP32 ułatwia tworzenie autorskiego oprogramowania.

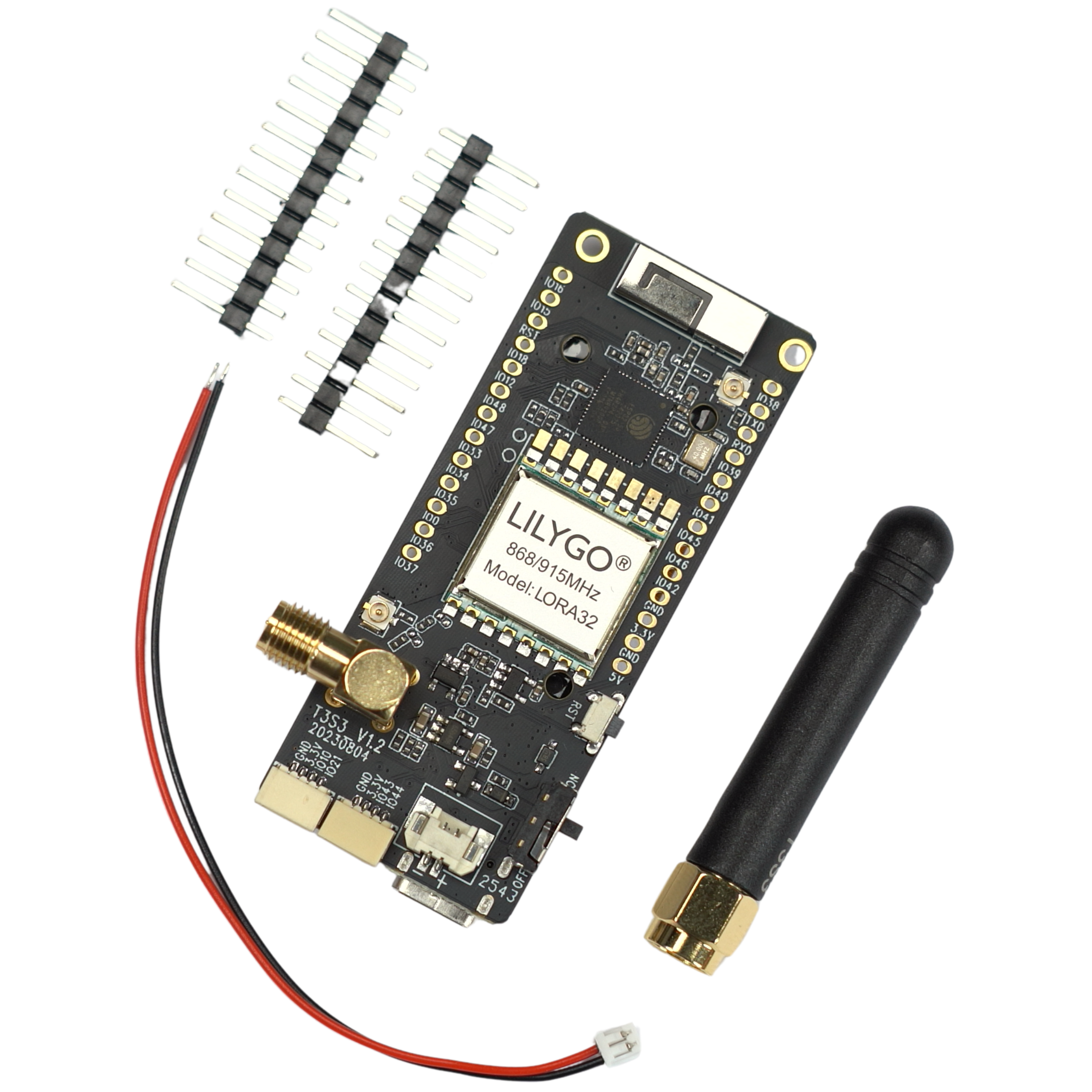

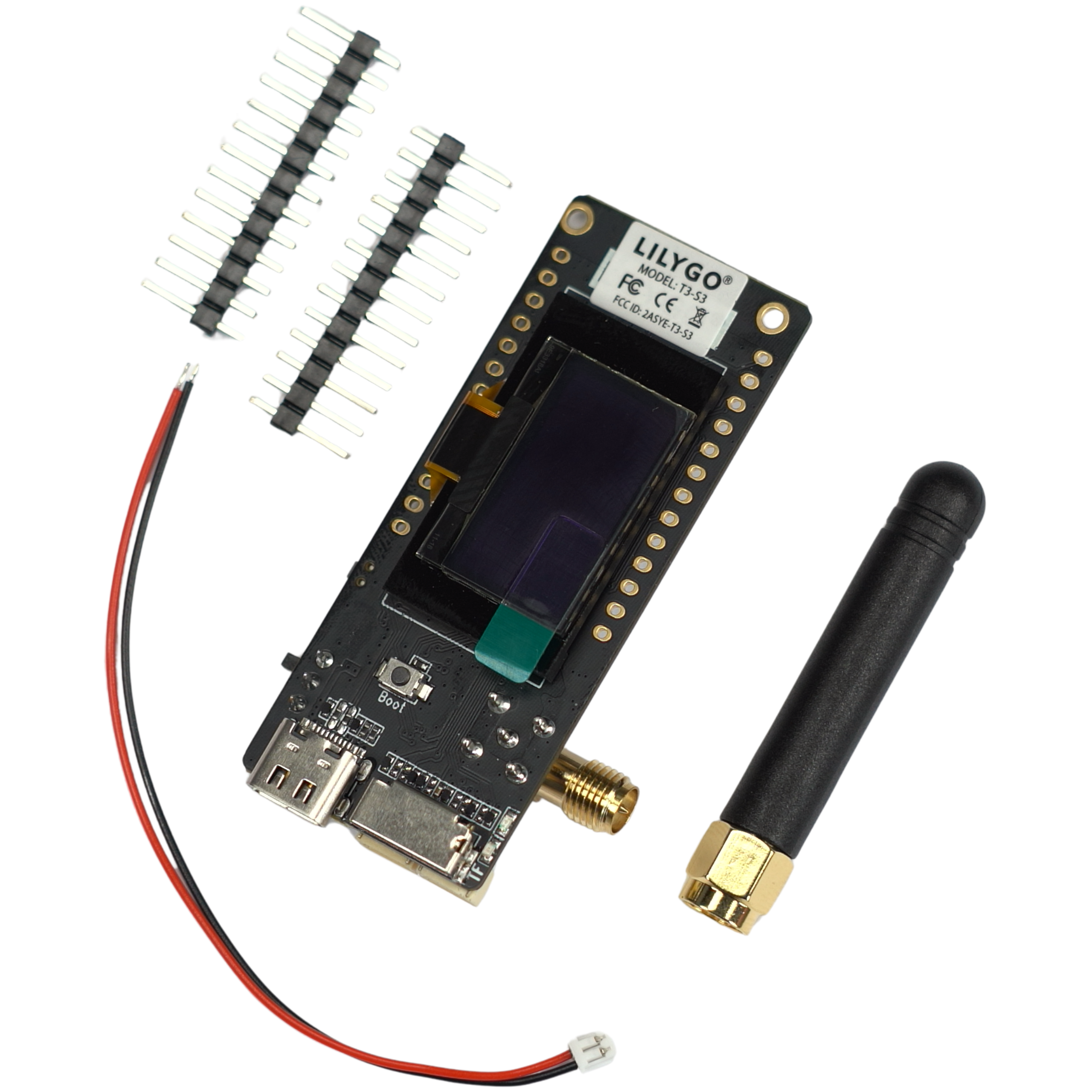

Zawartość zestawu

• Moduł ESP32-S3 LilyGO T3 S3 LoRa SX1276

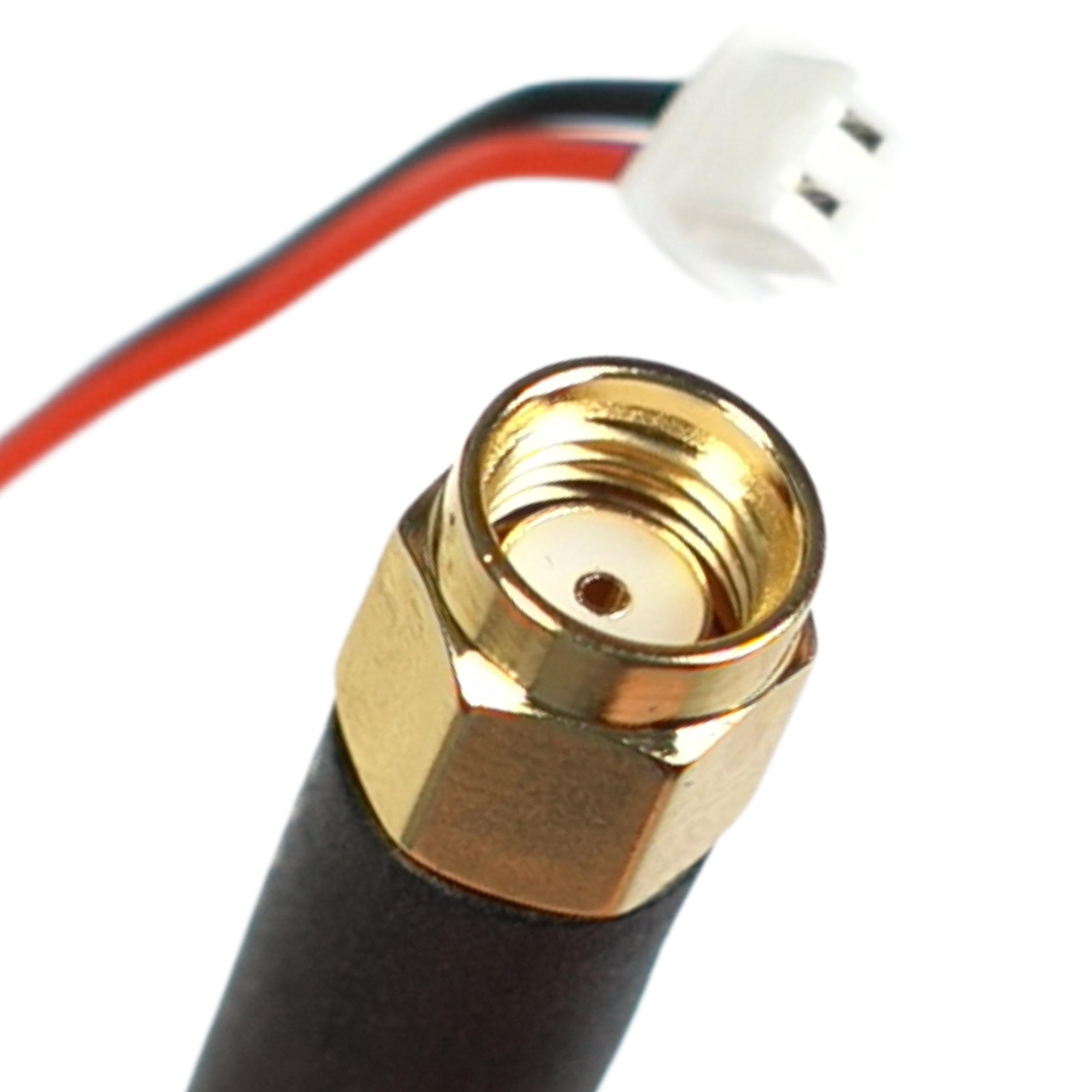

• Dedykowana antena na pasmo 868 MHz
• Złącza typu goldpin do samodzielnego wlutowania
• Przewód zasilający z wtykiem JST
