Mikrokontroler ESP32-S3 UNO R3 N16R8 U.FL ESP32 Wi-Fi BT 5 16MB do Arduino

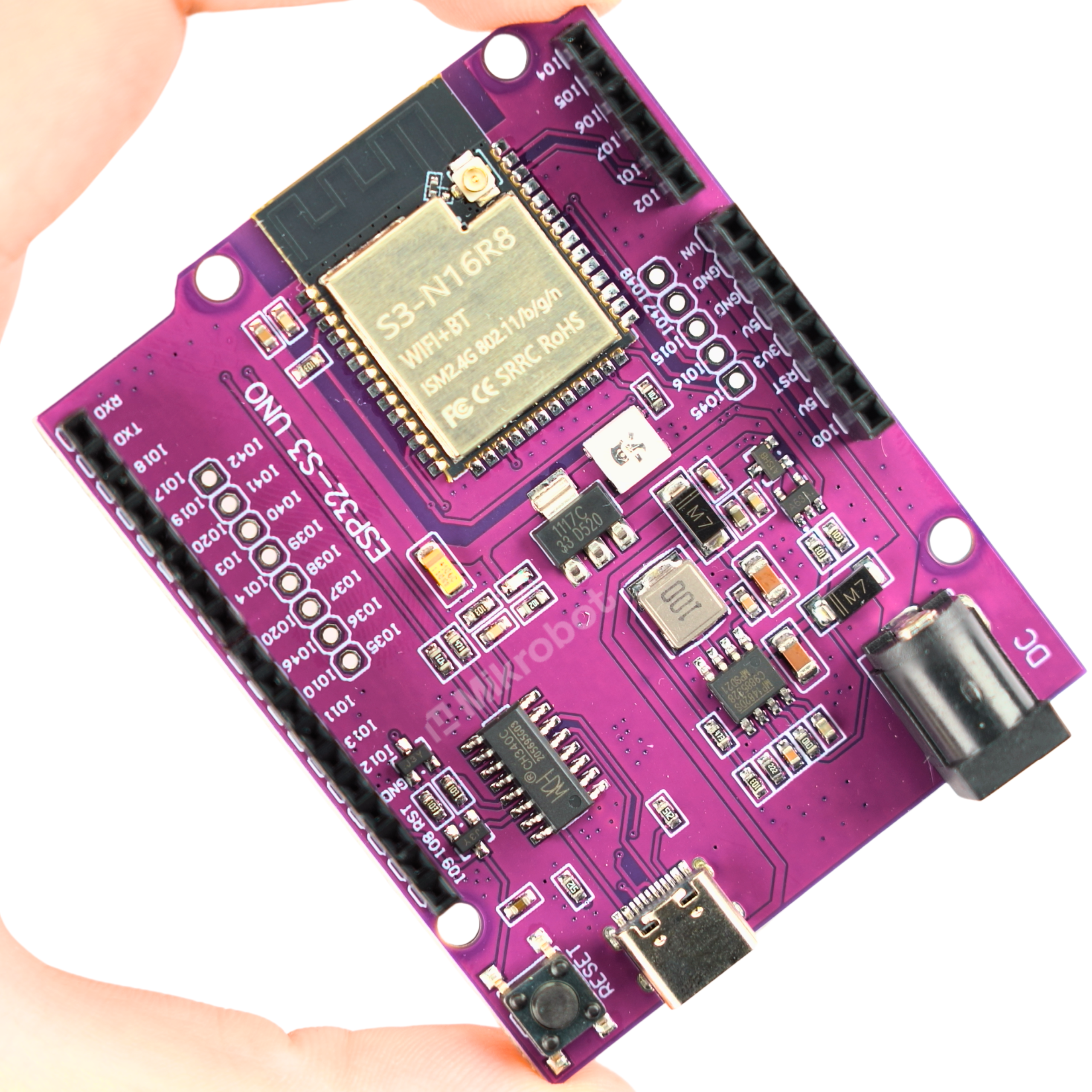

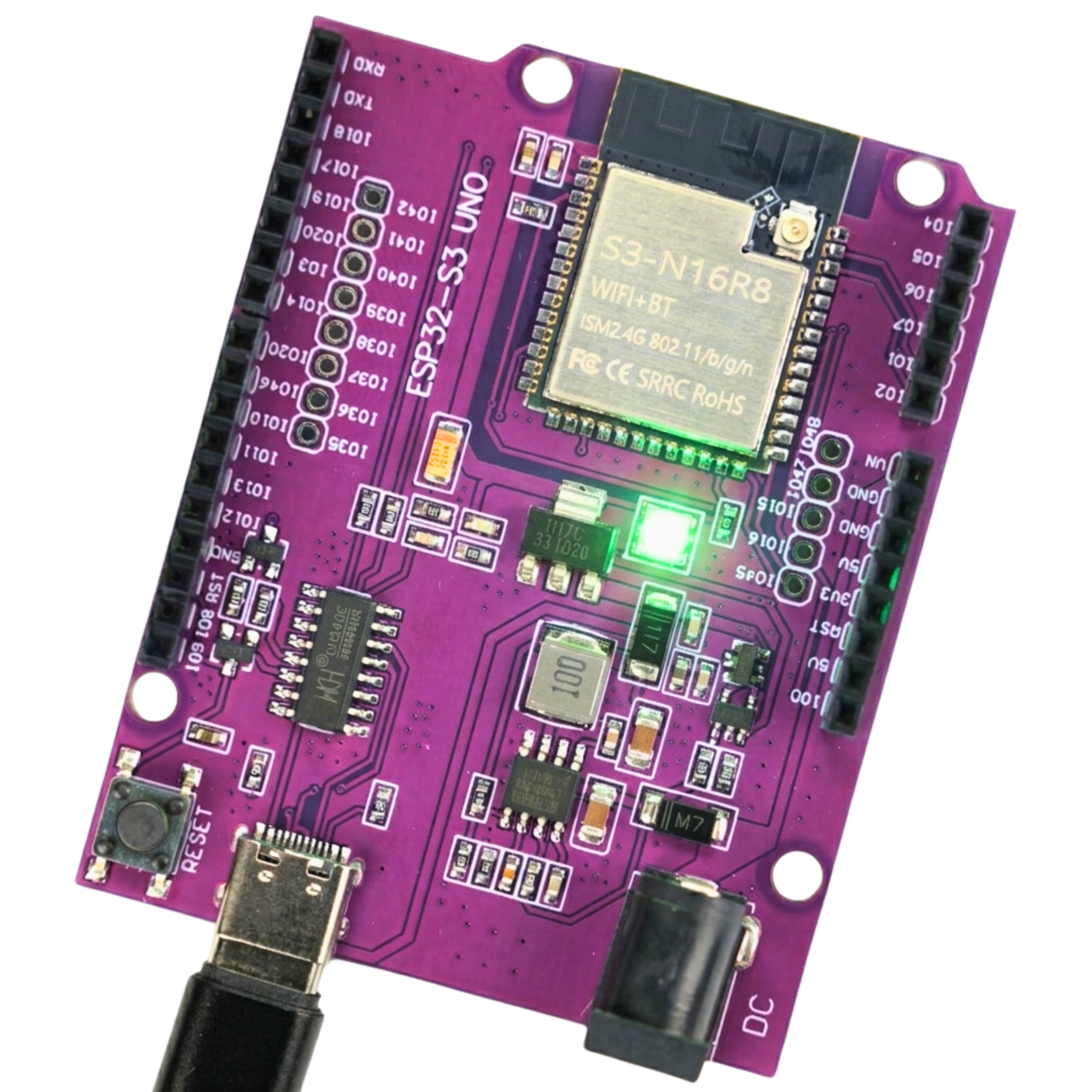

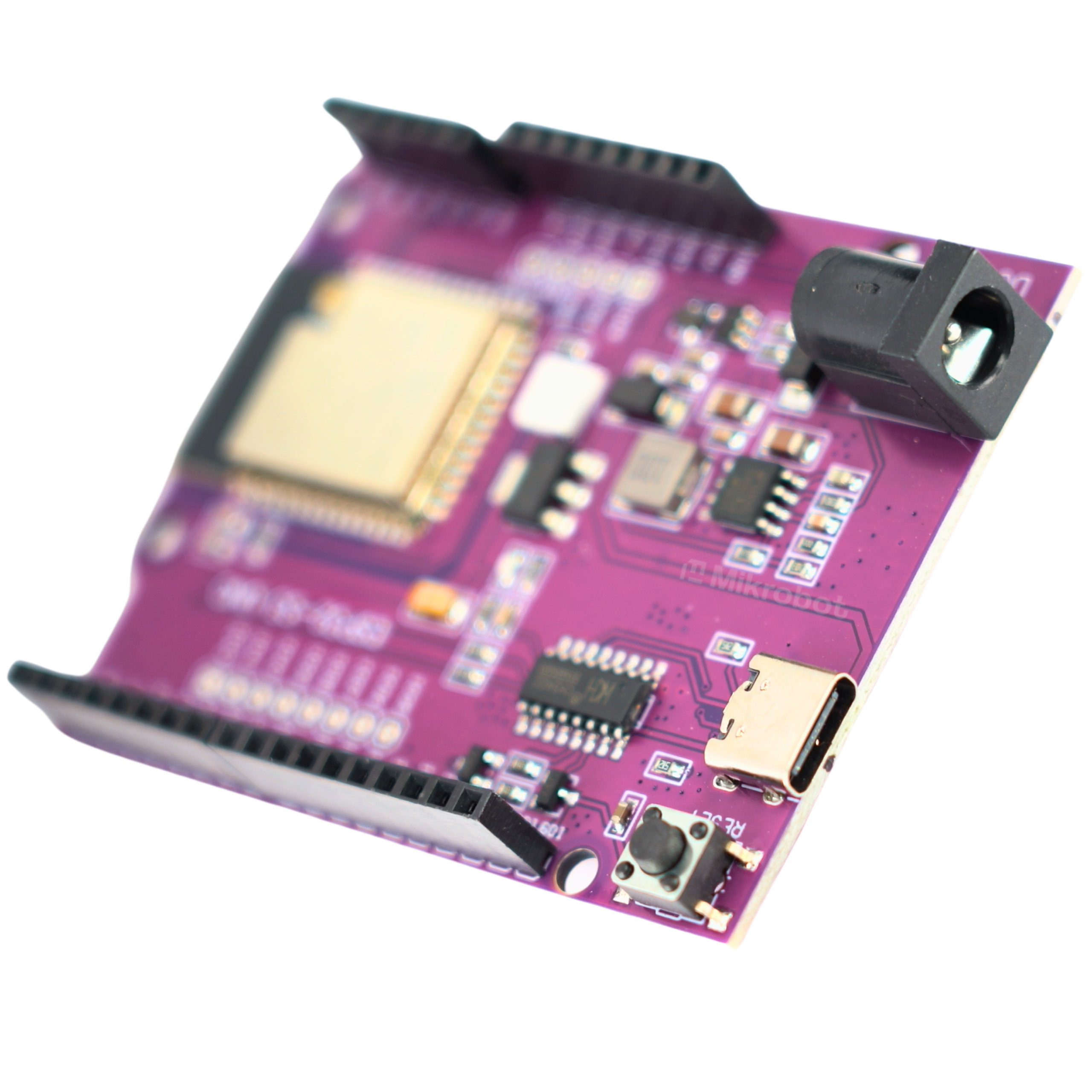

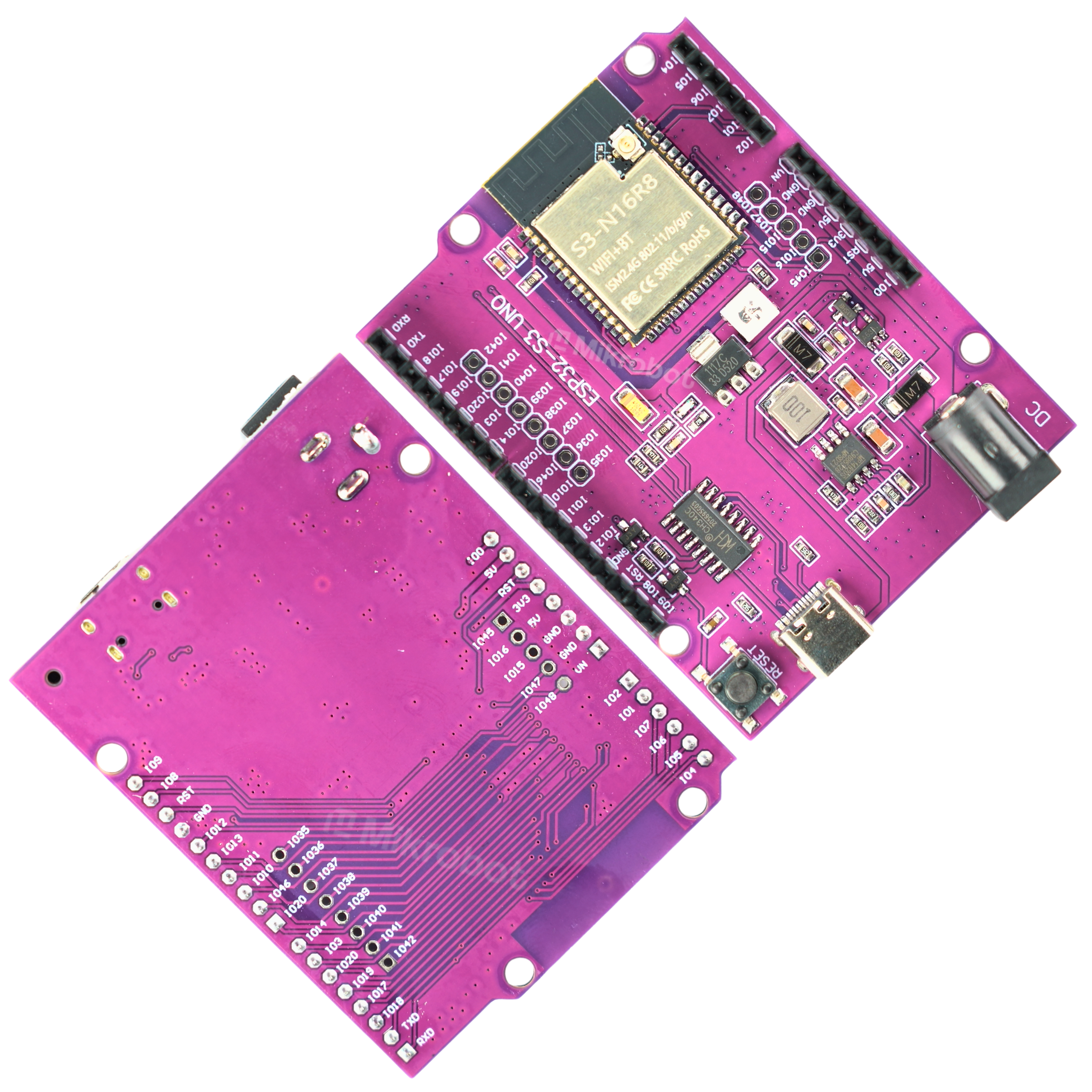

Moduł ESP32-S3 UNO R3 N16R8 U.FL

Innowacyjna płytka rozwojowa łącząca klasyczny format Arduino UNO z wysoką mocą obliczeniową dwurdzeniowego układu ESP32-S3-N16R8. Stanowi wydajne rozwiązanie dla projektów wymagających łączności Wi-Fi i Bluetooth, dużej pamięci oraz kompatybilności z bogatym ekosystemem nakładek (Shields) standardu UNO. Płytka jest doskonałą bazą do projektów przeznaczonych do ESP32 oraz do Arduino.

Kluczowe cechy techniczne

• Mikrokontroler: ESP32-S3 (Dual-core Xtensa 32-bit LX7)
• Pamięć: 16MB Flash / 8MB PSRAM (N16R8)
• Łączność bezprzewodowa: Wi-Fi 2.4 GHz oraz Bluetooth 5 (LE)
• Złącze antenowe: U.FL (IPEX) dla zewnętrznej anteny oraz wbudowana antena PCB
• Napięcie wejściowe (DC): 5V (gniazdo DC Jack oraz port USB-C)
• Napięcie pracy logiki: 3.3V (wymagane konwertery poziomów logicznych przy współpracy z modułami 5V)
• Standard wyprowadzeń: Zgodny z UNO R3 (Power, Analog, Digital, PWM, SPI, I2C)
• Konwerter USB-UART: CH340C
• Wsparcie dla AI: Instrukcje sprzętowe przyspieszające obliczenia sieci neuronowych

Przykładowe zastosowania

• Zaawansowane systemy automatyki domowej (IoT) z rozbudowanymi interfejsami graficznymi.
• Bramki (gateways) Wi-Fi/Bluetooth o zwiększonym zasięgu komunikacji.
• Prototypowanie urządzeń wykorzystujących uczenie maszynowe (AI at the edge).
• Edukacja i nauka programowania układów ESP32 w standardzie UNO.
• Stacje pogodowe i rejestratory danych wymagające dużej pamięci operacyjnej.
• Serwery WWW i bazy danych osadzone bezpośrednio na mikrokontrolerze.

Korzyści

• Łatwa migracja projektów: Możliwość wykorzystania istniejących nakładek (Shields) ze standardu UNO.
• Wysoka wydajność: Dwurdzeniowy procesor i duża ilość pamięci pozwalają na obsługę skomplikowanych algorytmów.
• Zwiększony zasięg: Złącze U.FL umożliwia podłączenie zewnętrznej anteny, co poprawia stabilność połączenia bezprzewodowego.
• Nowoczesne zasilanie: Zastosowanie portu USB-C ułatwia programowanie i zasilanie modułu.
• Szybkie prototypowanie: Zgodność ze środowiskiem Arduino IDE oraz popularnymi bibliotekami.

Opis wyprowadzeń (Pinout)

• DIGITAL (Cyfrowe wejścia/wyjścia z obsługą PWM): IO9, IO8, IO12, IO13, IO11, IO10, IO35, IO36, IO37, IO38, IO14, IO39, IO3, IO40, IO41, IO19/IO20, IO42, IO17, IO18, TXD, RXD
• ANALOG (Wejścia analogowe podłączone do przetwornika ADC): IO2, IO1, IO7, IO6, IO5
• Sekcja POWER: Wyjścia zasilania VN, IO0, 5V, 3.3V oraz piny masy (GND).
• Interfejsy komunikacyjne: Dedykowane wyprowadzenia magistrali SPI oraz I2C.

Ważna uwaga techniczna

Pomimo formatu zgodnego z UNO, mikrokontroler ESP32-S3 pracuje w standardzie napięciowym 3.3V. Podłączenie sygnałów 5V bezpośrednio do pinów GPIO może trwale uszkodzić moduł. Przy współpracy z modułami pracującymi na napięciu 5V zaleca się stosowanie konwerterów poziomów logicznych.

Instalacja i pierwsze uruchomienie

Moduł wykorzystuje układ konwertera CH340C do komunikacji z komputerem. Wymagane jest podłączenie za pomocą kabla USB-C z obsługą transmisji danych. W przypadku braku automatycznego wykrycia w systemie Windows, należy zainstalować sterowniki dla układu CH340. W środowisku Arduino IDE płytkę należy skonfigurować jako ESP32-S3 Dev Module.
