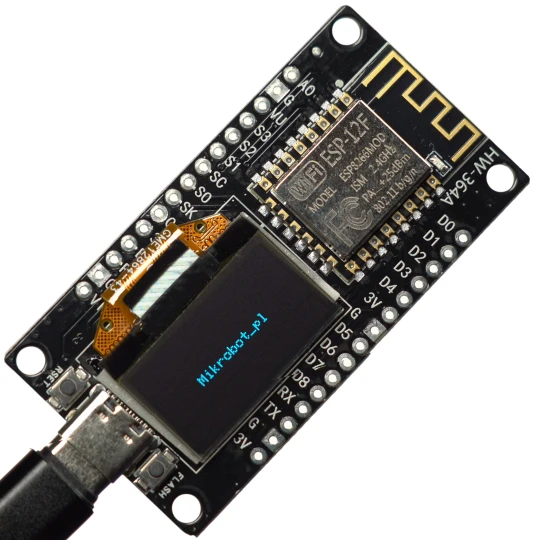

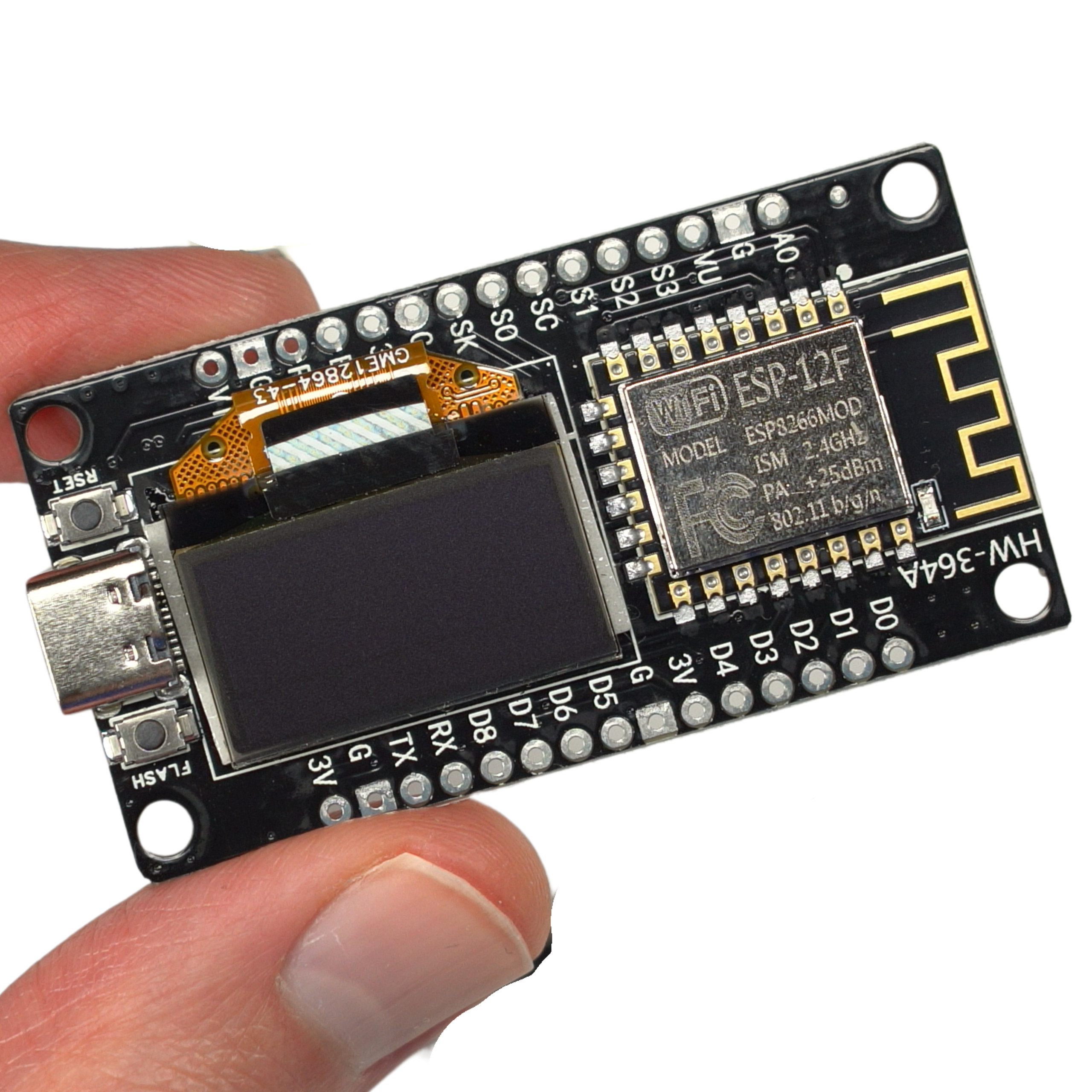

Mikrokontroler ESP8266 USB-C WiFi + wyświetlacz OLED 0.96" do Arduino CH340

Płytka rozwojowa ESP8266 z wbudowanym wyświetlaczem OLED do projektów IoT

Moduł łączący wydajność mikrokontrolera ESP8266 z czytelnym wyświetlaczem OLED o przekątnej 0,96 cala. Zintegrowana konstrukcja eliminuje potrzebę dodatkowego okablowania, co znacząco upraszcza prototypowanie i budowę urządzeń Internetu Rzeczy (IoT). Płytka jest programowalna przez nowoczesne złącze USB-C dzięki wbudowanemu konwerterowi CH340 i w pełni kompatybilna z popularnymi środowiskami, takimi jak Arduino IDE oraz MicroPython. Wbudowana antena Wi-Fi oraz niski pobór mocy sprawiają, że jest to doskonały wybór do kompaktowych i energooszczędnych zastosowań.

Specyfikacja techniczna:

• Mikrokontroler: ESP8266 (moduł ESP-12F)
• Procesor: Tensilica L106 32-bit, 80 MHz
• Pamięć Flash: 4 MB
• Pamięć SRAM: 64 KB
• Łączność Wi-Fi: 2.4 GHz, 802.11 b/g/n
• Antena Wi-Fi: Wbudowana, na płytce PCB
• Porty I/O: 10 x GPIO (z obsługą PWM, I2C, SPI, 1-Wire)
• Napięcie zasilania: 3.3V / 5V (przez port USB)
• Napięcie logiki: 3.3V
• Złącze: USB-C (do programowania i zasilania)
• Konwerter USB-UART: CH340
• Wyświetlacz: Wbudowany OLED 0.96"
• Rozdzielczość wyświetlacza: 128x64 px
• Sterownik wyświetlacza: SSD1306
• Kolor wyświetlacza: Żółto-niebieski
• Interfejs wyświetlacza: I2C (SCL: GPIO12 / D5, SDA: GPIO14 / D6)

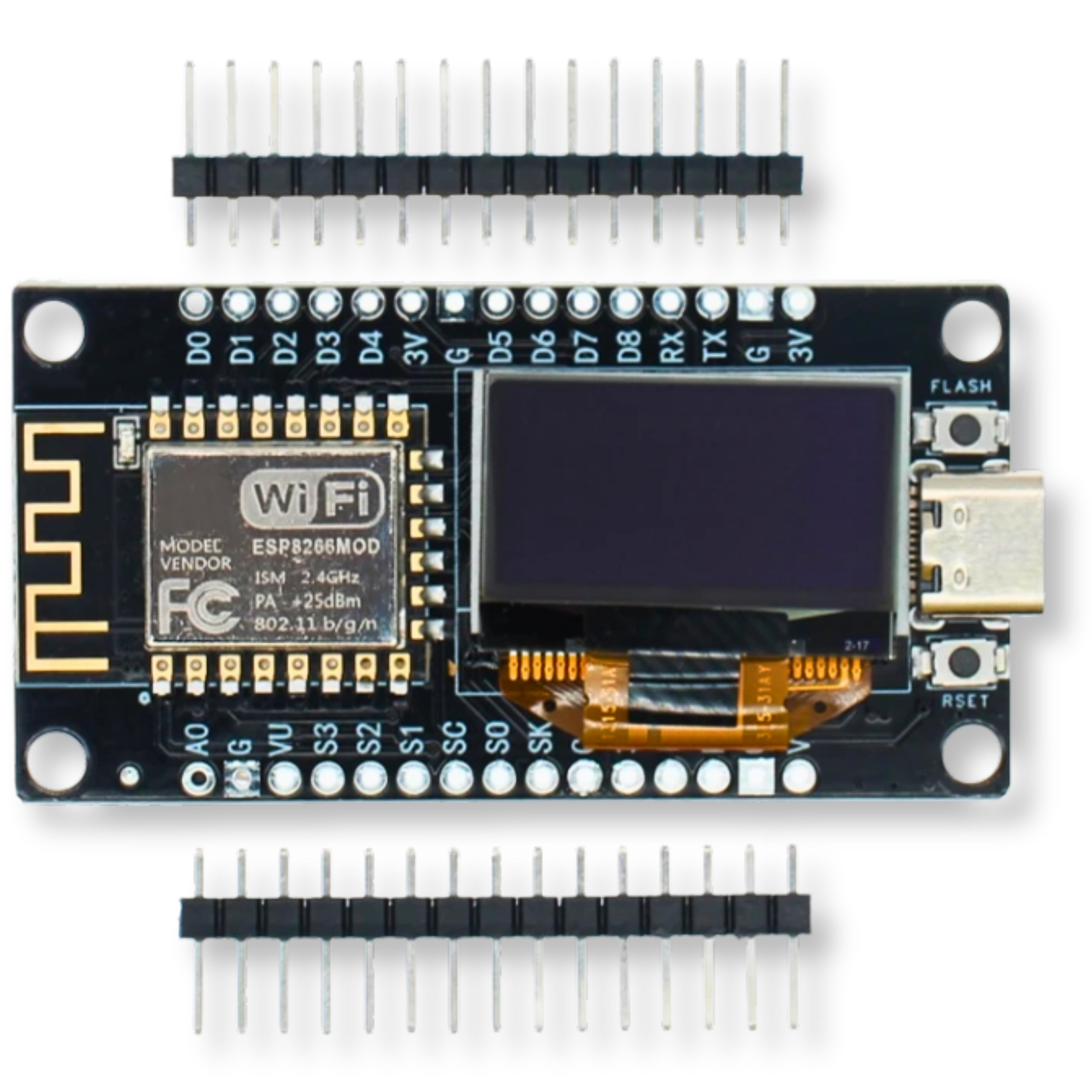

• Dodatkowe informacje: Złącza goldpin do samodzielnego wlutowania

Przykładowy kod gotowy do zainstalowania na płytce bezpośrednio z przeglądarki:

• https://flashesp.com/explore/LV0tHMtFu4NaEYmPzOR8u

Przykładowe zastosowania:

• Stacje pogodowe i czujniki środowiskowe: Budowa kompaktowych urządzeń do pomiaru temperatury, wilgotności czy jakości powietrza, z możliwością natychmiastowego wyświetlania odczytów na zintegrowanym ekranie.
• Inteligentne sterowniki i automatyka domowa: Tworzenie systemów do zdalnego sterowania oświetleniem, gniazdkami czy roletami, gdzie wyświetlacz OLED może pokazywać aktualny status urządzenia lub proste menu konfiguracyjne.
• Niestandardowe monitory i powiadomienia: Projektowanie urządzeń wyświetlających dane z internetu, takie jak kursy walut, prognoza pogody, powiadomienia z mediów społecznościowych czy statusy usług sieciowych.
