Moduł 8-kanałowy ekspander magistrali I2C PCA9548A TCA9548A 5V do Arduino

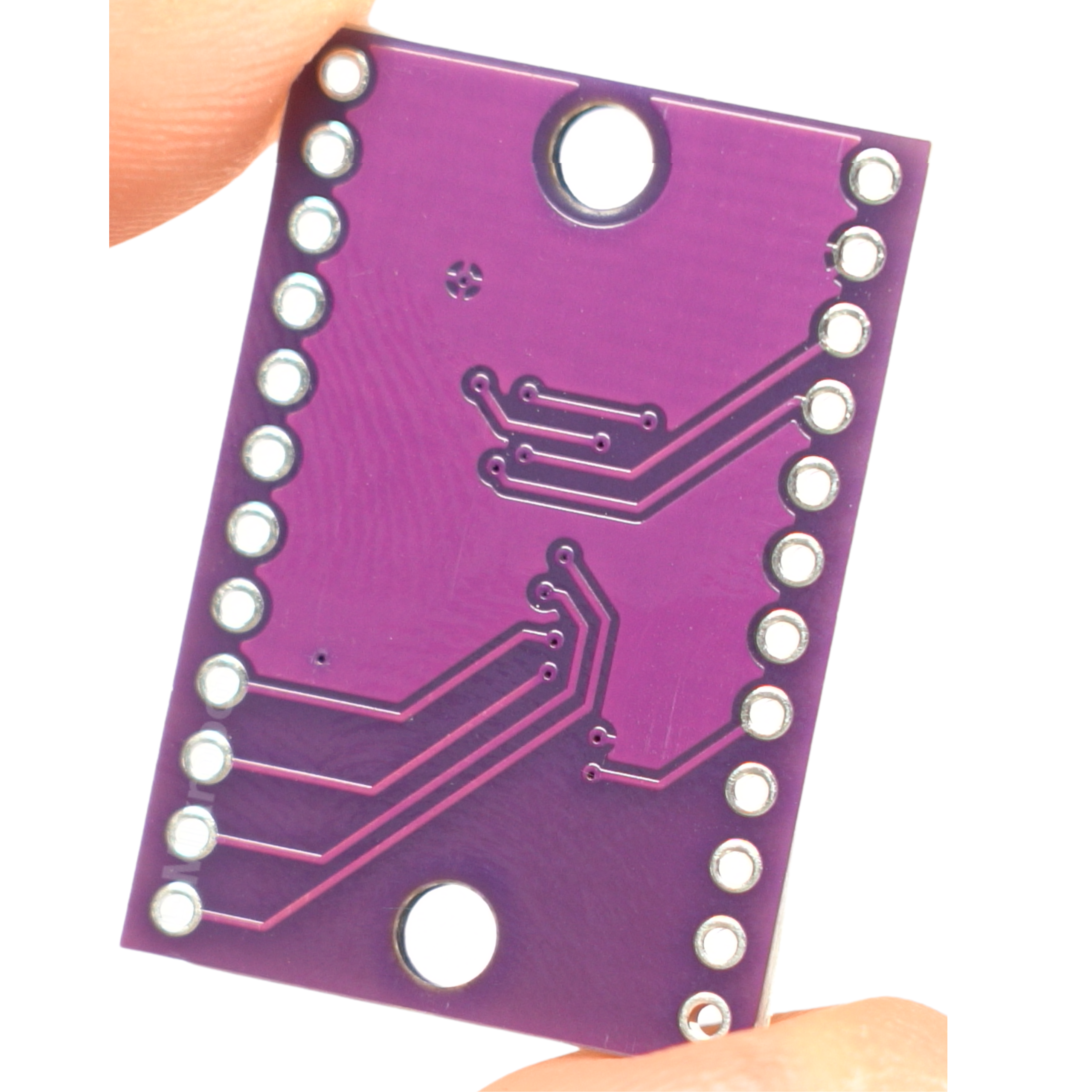

8-kanałowy ekspander magistrali I2C PCA9548A TCA9548A

Moduł PCA9548A to wydajny przełącznik magistrali I2C, który pozwala na obsługę do ośmiu niezależnych kanałów I2C z jednego mikrokontrolera. Rozwiązanie to umożliwia bezproblemowe podłączenie wielu urządzeń I2C o identycznych adresach sprzętowych, eliminując konflikty na magistrali. Produkt stanowi solidny wybór do zaawansowanych projektów elektronicznych opartych o popularne platformy, z uwagi na pełną kompatybilność do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Układ scalony: PCA9548A
• Interfejs komunikacyjny: I2C (adres 0x70-0x77, możliwość konfiguracji)
• Napięcie zasilania i poziomów logicznych: 3.3V - 5V
• Ilość dostępnych kanałów wyjściowych: 8 niezależnych kanałów

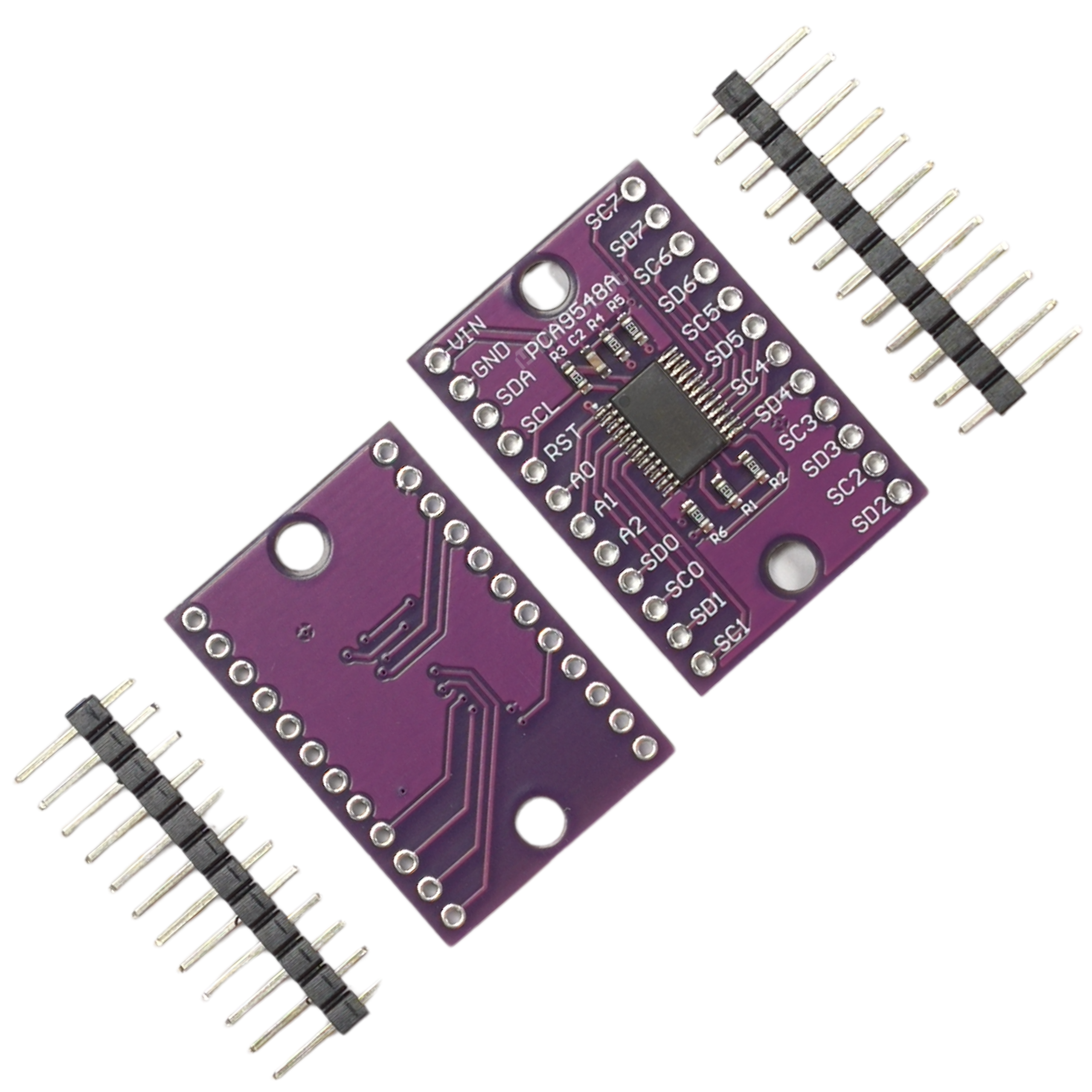

• Typ wyprowadzeń: złącza raster 2.54 mm (goldpin)
• Wymiary modułu: 27 x 16 mm

Korzyści z zastosowania modułu

• Rozwiązywanie konfliktów adresowych - bezproblemowe podłączenie do 8 układów I2C o tym samym adresie bazowym (np. czujników temperatury, wyświetlaczy).
• Wbudowane translatory napięć - konstrukcja wspiera bezpieczną komunikację pomiędzy modułami zasilanymi napięciem 3.3V a mikrokontrolerami na logice 5V.
• Łatwe sterowanie - selekcja i przełączanie pomiędzy kanałami odbywa się w locie, poprzez wysłanie pojedynczego bajtu danych przez układ nadrzędny.
• Możliwość skalowania - piny adresowe (A0-A2) pozwalają na ustawienie do 8 adresów ekspandera, umożliwiając podpięcie aż 64 układów podrzędnych do jednego pinu SDA/SCL.
• Pełna kompatybilność - układ zaprojektowany do współpracy z mikrokontrolerami - sprzęt jest gotowy do ESP32, do Arduino, do ESP8266 i do Raspberry Pi.

Przykładowe zastosowania

• Wyświetlanie niezależnych danych na wielu identycznych wyświetlaczach OLED podłączonych do jednego układu sterującego.
• Złożone stacje pogodowe z wieloma sensorami o tym samym adresie fabrycznym, wysyłające odczyty do jednej jednostki centralnej.
• Zaawansowane projekty robotyczne i systemy automatyki domowej wymagające dużej ilości podrzędnych modułów wejścia/wyjścia.
• Edukacja oraz testowanie wielu różnych urządzeń w laboratoriach na jednej magistrali sprzętowej.
• Oddzielenie poszczególnych fragmentów układu w celu zmniejszenia zakłóceń wynikających z zastosowania długich przewodów sygnałowych.

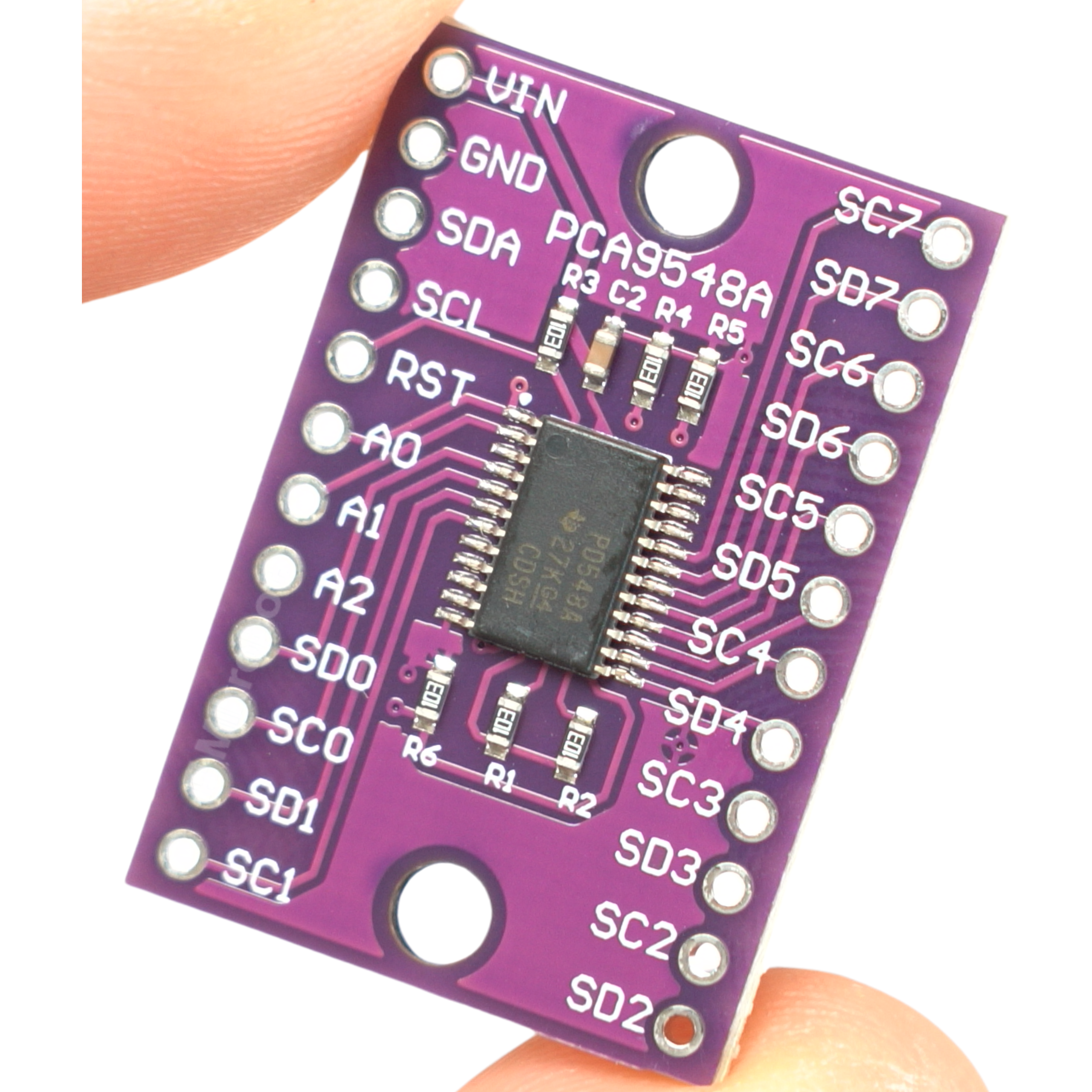

Dzięki zintegrowanym rezystorom podciągającym, aplikacja modułu PCA9548A w układzie docelowym jest bardzo prosta. Należy jedynie podać napięcie zasilania (VCC, GND), połączyć piny sterujące z mikrokontrolerem (SDA, SCL) oraz podpiąć urządzenia docelowe pod oddzielne wyjścia układu oznaczane od SD0/SC0 do SD7/SC7.
