Moduł Heltec V4 WiFi ESP32-S3 OLED LoRa 868MHz 28dBm do Meshtastic Meshcore

Moduł Heltec WiFi LoRa 32 V4 - ESP32-S3, LoRa 868MHz 28dBm

Moduł Heltec WiFi LoRa 32 V4 to najnowsza generacja popularnych płytek deweloperskich, stworzona z myślą o zaawansowanych projektach Internetu Rzeczy (IoT), sieci mesh LoRa (m.in. Meshtastic oraz MeshCore) oraz LoRaWAN. Sercem modułu jest wydajny mikrokontroler ESP32-S3R2 z 2 MB PSRAM, zapewniający dużą moc obliczeniową i elastyczność w zarządzaniu danymi. Zintegrowany transceiver LoRa SX1262 charakteryzuje się wysoką mocą nadawczą do 28 dBm, co znacząco zwiększa zasięg i stabilność komunikacji na dystansach do 10 km w otwartym terenie.

Wersja V4 wprowadza szereg usprawnień, w tym wbudowany wyświetlacz OLED 0.96 cala z ulepszoną ochroną mechaniczną, zapewniając trwałość w trudniejszych warunkach. Moduł został przystosowany do pracy w trybie off-grid dzięki obsłudze paneli solarnych, oferując dedykowane złącze ładowania akumulatora Li-Po. Dodatkowo, płytka posiada 8-pinowe złącze do modułów GNSS (GPS) oraz znacząco obniżony pobór prądu w trybie deep sleep (poniżej 20 µA), co przekłada się na wydłużony czas pracy na baterii. Kompatybilność pinów z wersją V3 ułatwia migrację istniejących projektów.

Kluczowe cechy techniczne

• Mikrokontroler: ESP32-S3R2 (Xtensa LX7, dual-core 240 MHz)
• Moduł radiowy LoRa: Semtech SX1262
• Częstotliwość LoRa: 868 MHz (pasmo 863-870 MHz)
• Moc nadawcza LoRa: do 28 ±1 dBm (wersja High-Power)
• Czułość odbiornika LoRa: -137 dBm (przy SF12 BW = 125 kHz)
• Łączność bezprzewodowa: Wi-Fi 802.11 b/g/n (2,4 GHz, do 150 Mb/s), Bluetooth 5.0 (LE, Mesh)
• Pamięć: 16 MB Flash, 2 MB PSRAM (zewnętrzna), 512 KB SRAM, 16 KB RTC SRAM, 384 KB ROM

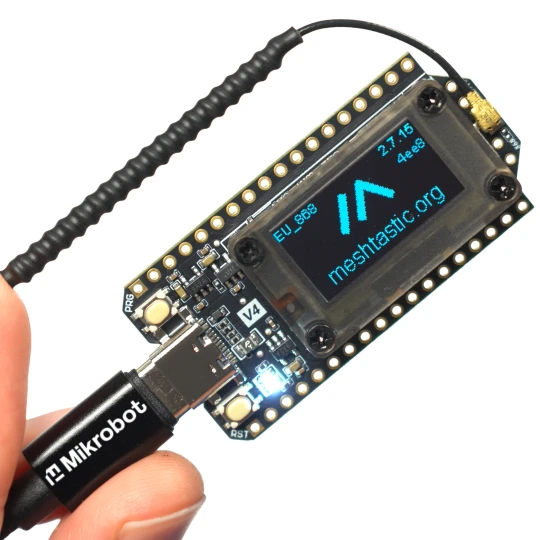

• Wyświetlacz OLED: 0.96 cala (128x64 px), sterownik SSD1306, zintegrowany z osłoną
• Zasilanie: USB-C (5V), akumulator Li-Ion/Li-Po (3.3-4.4V), dedykowany port solarny (złącze SH1.25)
• Pobór prądu (Deep Sleep): poniżej 20 µA

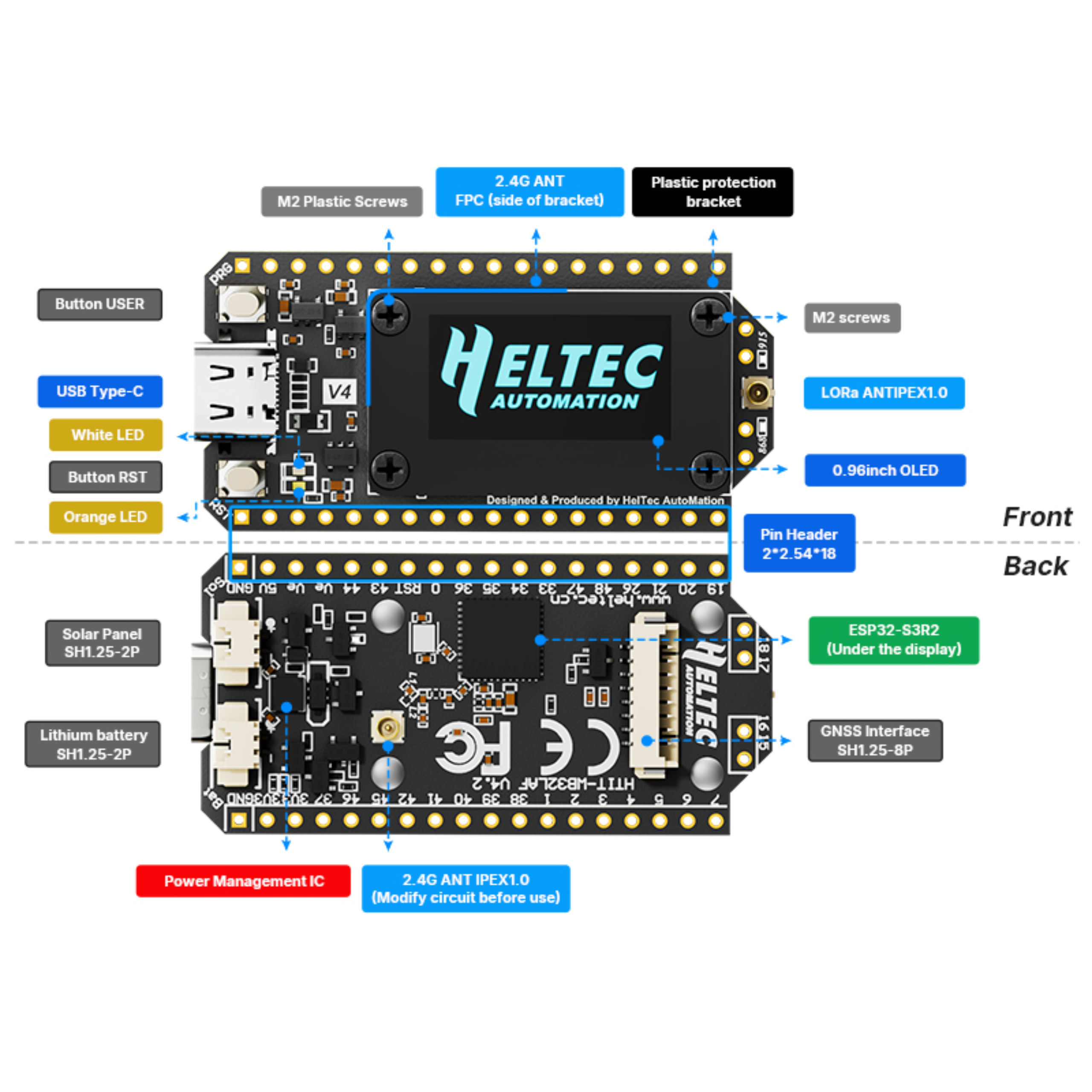

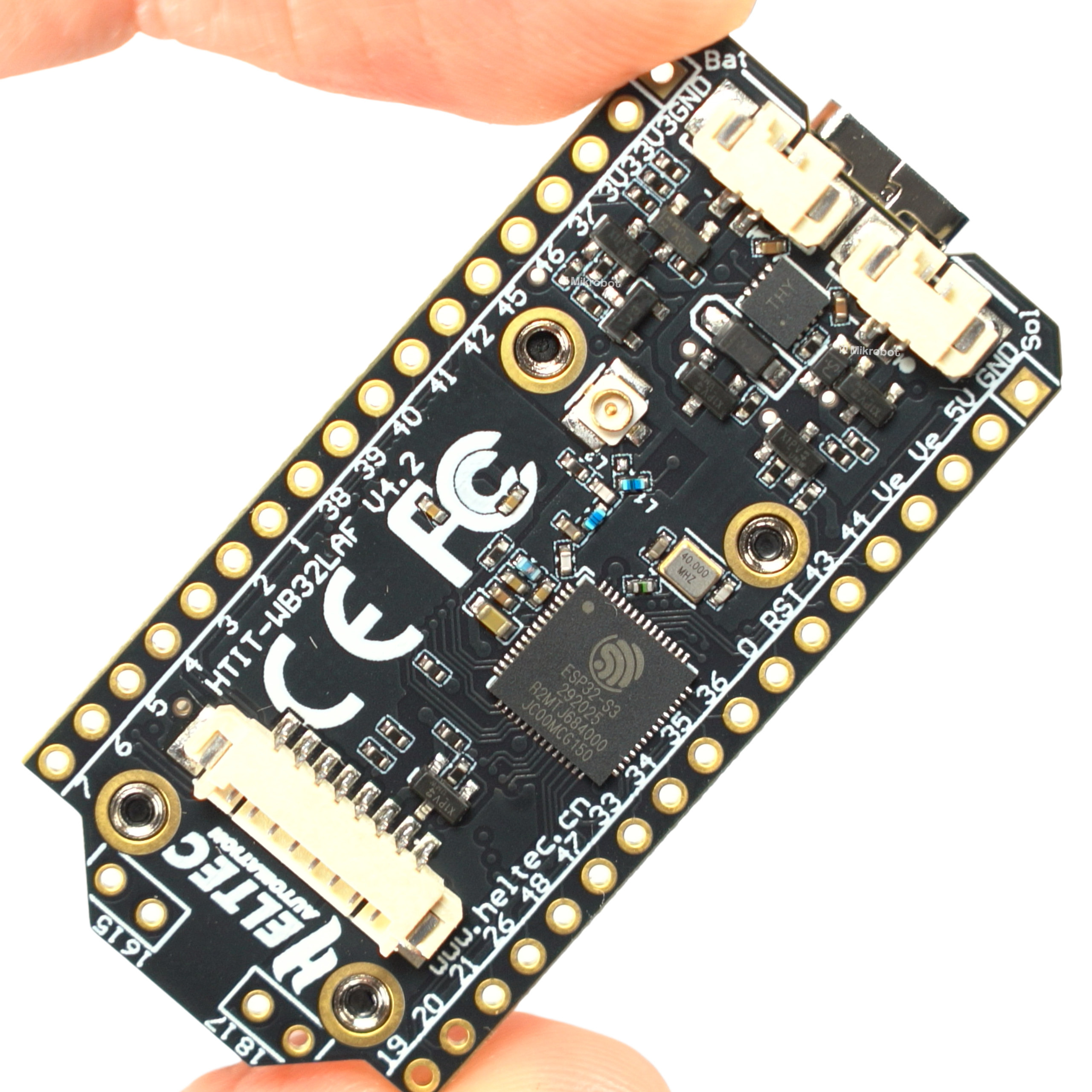

• Złącza: USB-C, 2x SH1.25 (bateria, solar), IPX (U.FL) dla anteny LoRa, 8-pinowe złącze GNSS (GPS), goldpiny 2x18 (raster 2.54 mm)
• Układ USB-Serial: CP2102

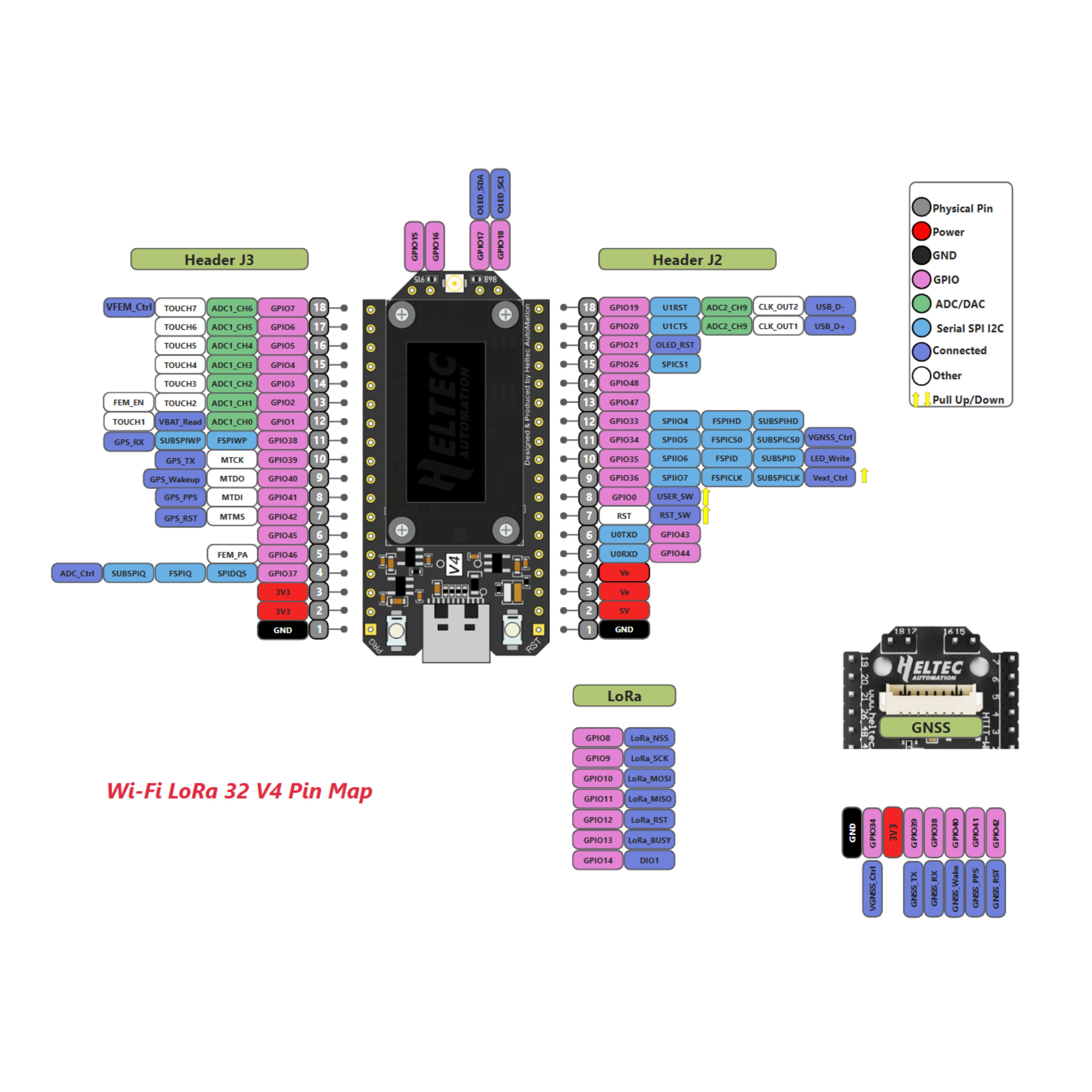

• Interfejsy I/O: ADC, Touch, UART, I2C, SPI
• Wymiary: 51.7 x 25.4 x 10.7 mm

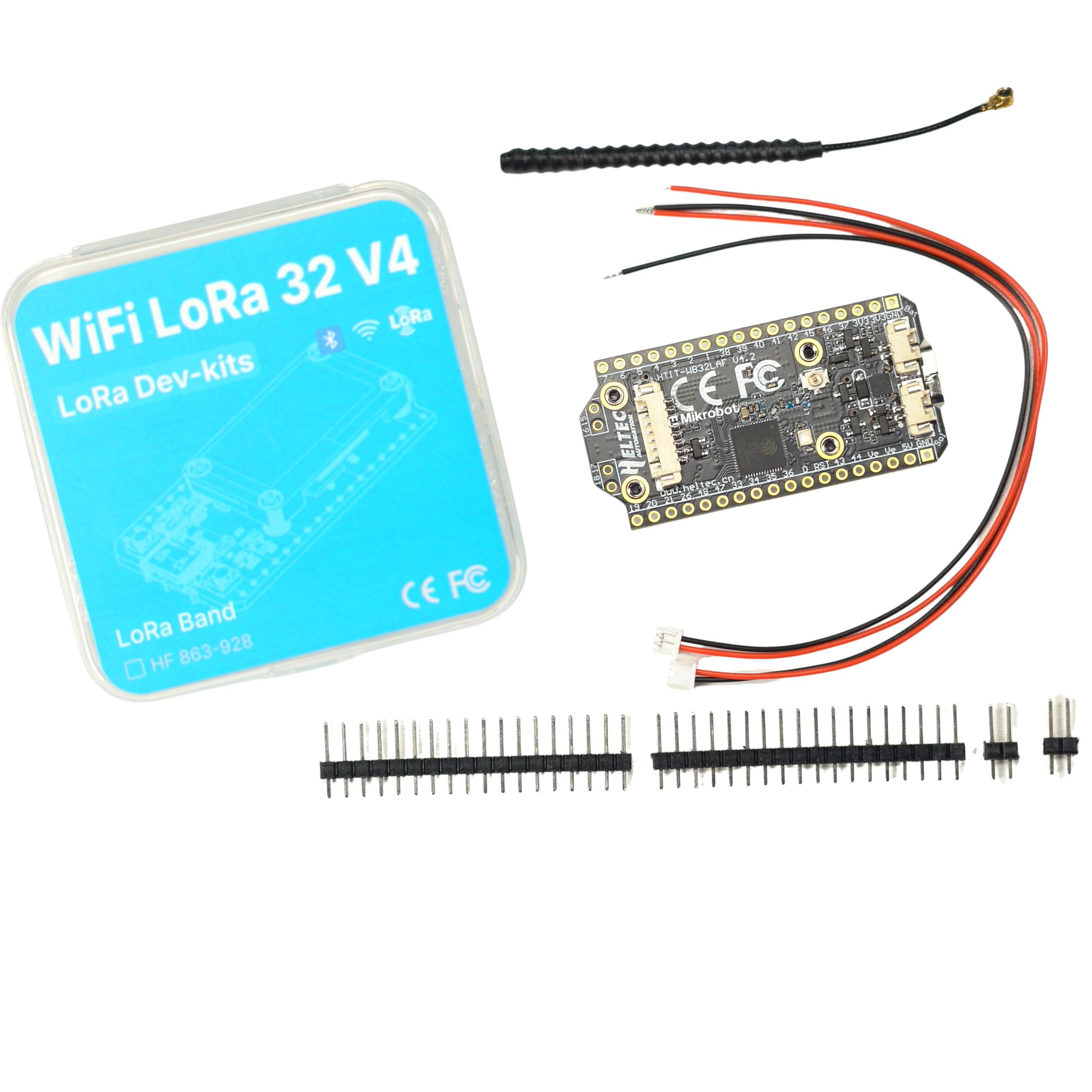

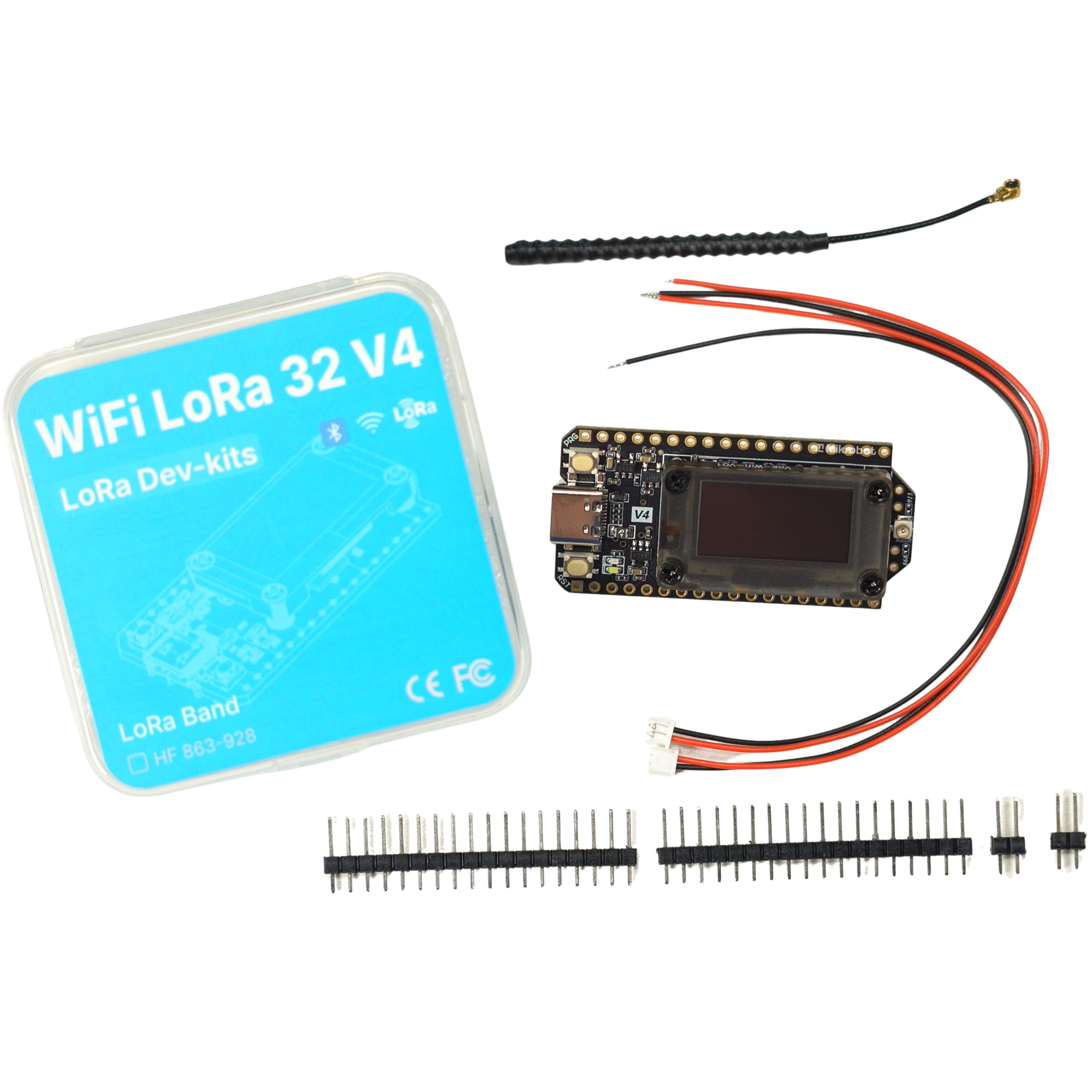

• W zestawie: Moduł Heltec WiFi LoRa 32 V4, antena LoRa 868MHz (IPEX), goldpiny montażowe, 2x przewody zasilające JST (akumulator, solar)
• Uwagi: Wymaga wgrania odpowiedniego firmware dla sieci mesh LoRa, np. Meshtastic lub MeshCore; brak obudowy oraz kabla USB-C w zestawie.

Korzyści

• Zwiększony zasięg komunikacji: Moc nadawcza do 28 dBm pozwala na stabilne połączenia na dystansach do 10 km w otwartym terenie.
• Niezależność energetyczna: Wbudowane złącza dla akumulatora Li-Po oraz panelu solarnego umożliwiają pracę w trybie off-grid.
• Wysoka wydajność obliczeniowa: Dwurdzeniowy procesor ESP32-S3R2 z 2 MB PSRAM zapewnia płynne działanie zaawansowanych aplikacji IoT.
• Gotowość do pracy w terenie: Zintegrowany wyświetlacz OLED z osłoną mechaniczną oraz niski pobór prądu w trybie uśpienia (poniżej 20 µA).
• Łatwa rozbudowa: Dedykowane 8-pinowe złącze GNSS (GPS) oraz kompatybilność pinów z wersją V3 ułatwiają integrację i migrację projektów.

Przykładowe zastosowania

• Budowa autonomicznych węzłów sieci mesh LoRa (Meshtastic oraz MeshCore) do komunikacji terenowej bez dostępu do sieci GSM.
• Rozwój systemów LoRaWAN o szerokim zasięgu do inteligentnych miast i rolnictwa.
• Tworzenie stacji monitoringu środowiskowego i systemów telemetrycznych przesyłających dane na duże odległości.
• Realizacja projektów IoT zasilanych energią słoneczną (off-grid) w odległych lokalizacjach.
• Konstruowanie lokalizatorów i trackerów dzięki łatwej integracji z modułami GPS/GNSS.
