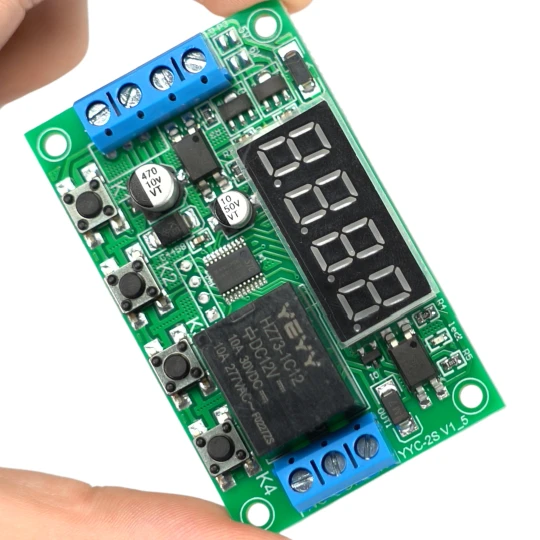

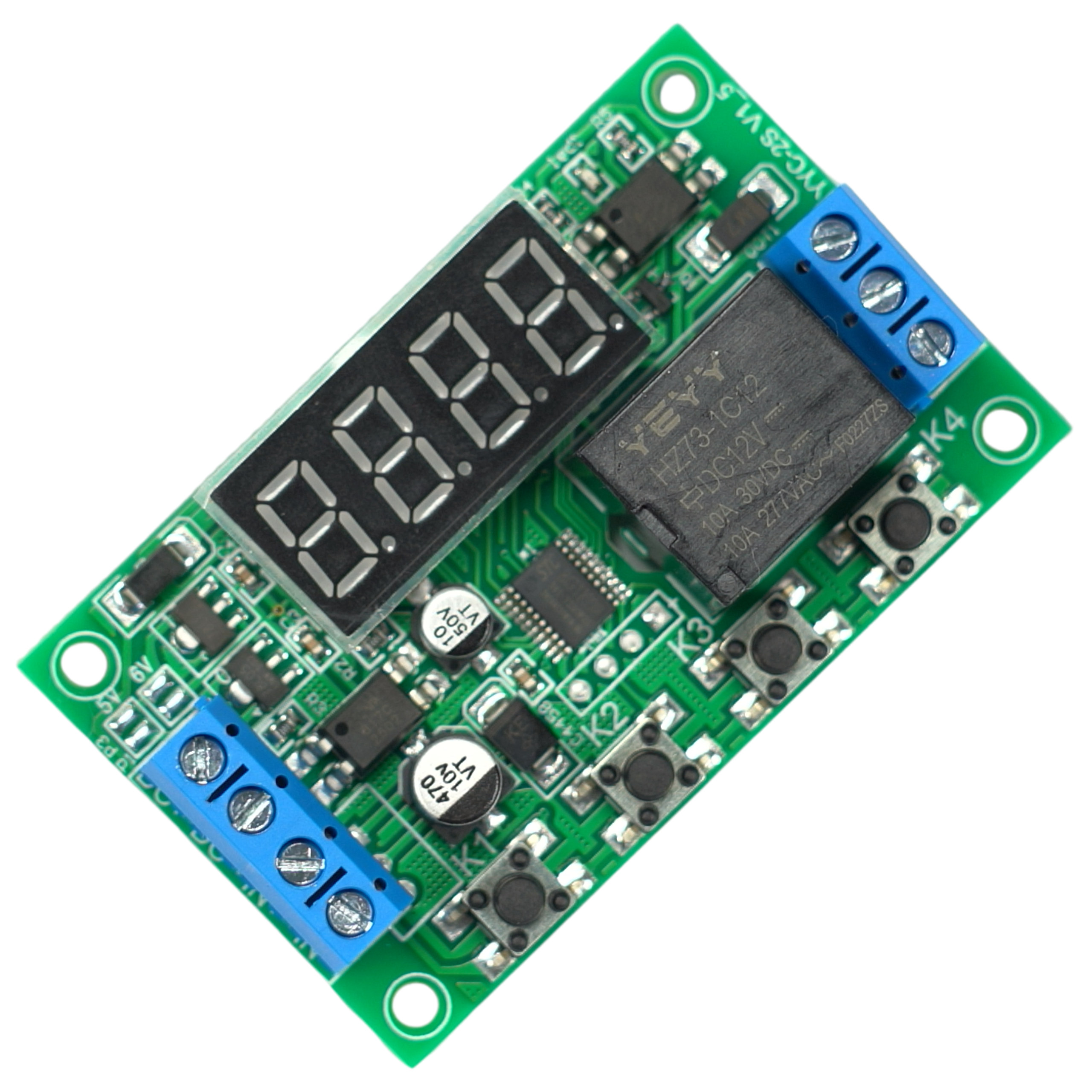

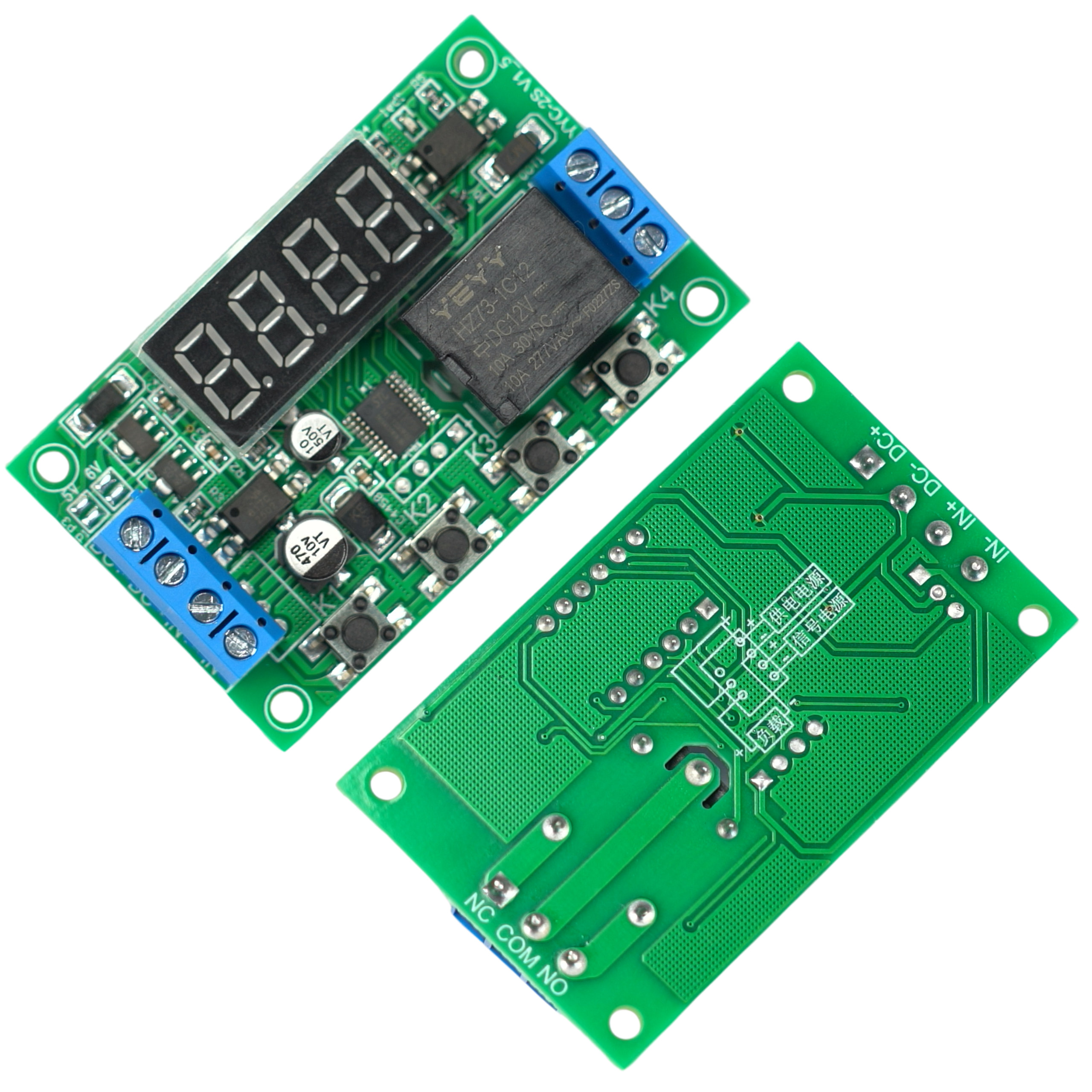

Moduł cyfrowego wyłącznika czasowego czasówka LED DC 5V-24V 32 funkcje

Moduł cyfrowego wyłącznika czasowego LED DC 5V/6V/12V/24V (32 funkcje)

Zaawansowany moduł cyfrowego wyłącznika czasowego LED, zapewniający precyzyjne opóźnienie włączenia/wyłączenia oraz cyklowy tryb pracy. Moduł oferuje aż 32 funkcje spełniające różnorodne potrzeby aplikacji. Pozwala na bezpośrednie sterowanie przekaźnikiem otwierania/zamykania z obsługą zaworów elektromagnetycznych, pomp wodnych, silników czy listew świetlnych. Czas pracy jest w pełni regulowany w zakresie od 0,01 s do 999 min.

Parametry techniczne

• Napięcie wejściowe: Opcjonalnie DC 5V/6V/12V/24V.
• Moc wyjściowa: Sterowanie obciążeniami DC lub AC w zakresie do 5A.
• Zakres czasu: Od 0,01 s do 999 min.
• Model produktu: 32 wbudowane funkcje czasowe i sterujące.
• Sterowanie: Wyzwalane napięciem 7V.

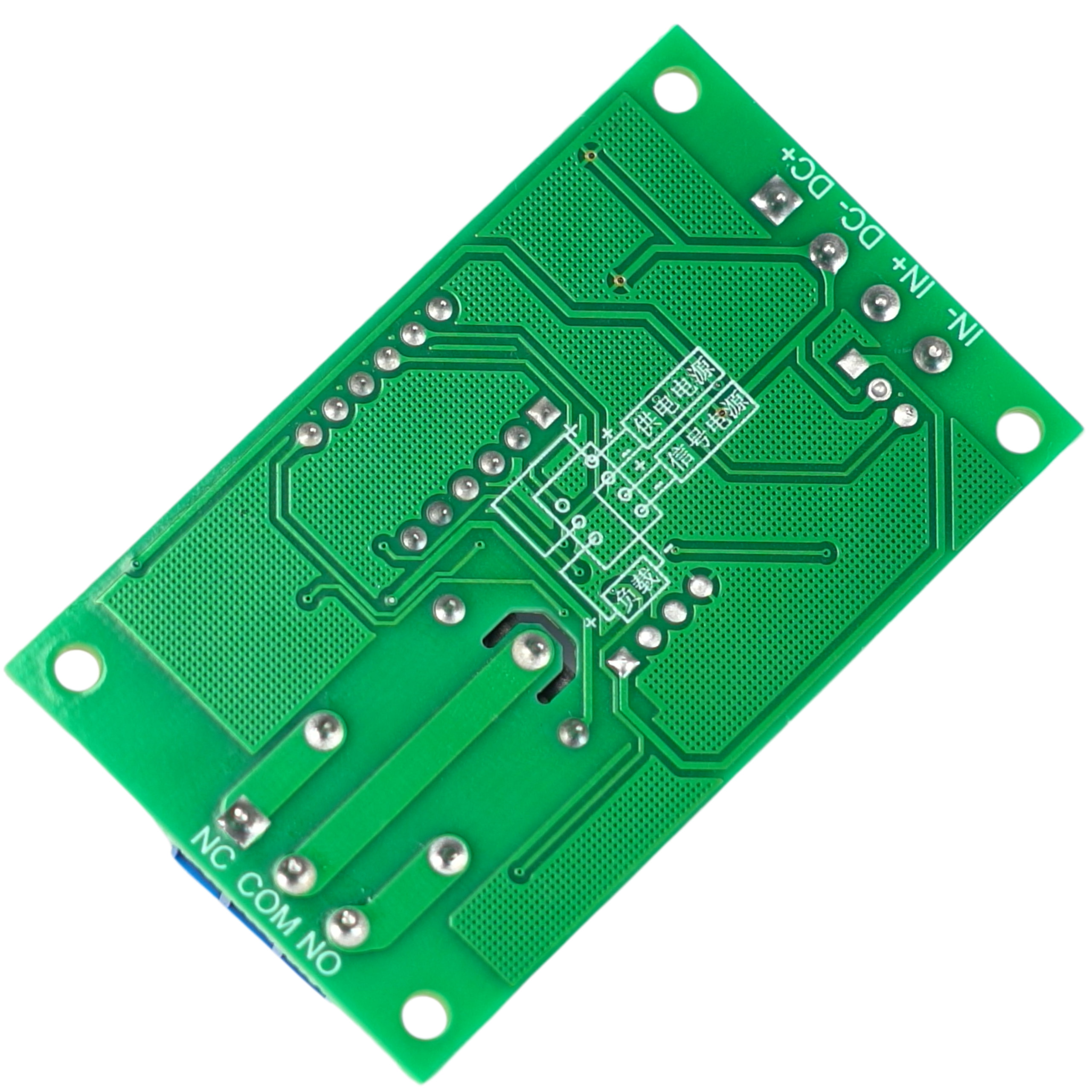

Opis portu okablowania

• Prąd stały+: Zacisk wejściowy dla bieguna dodatniego zasilacza.
• Prąd stały-: Zacisk wejściowy dla bieguna ujemnego zasilacza.
• IN+: Wejściowy terminal sygnału dodatniego.
• IN-: Wejściowy terminal sygnału ujemnego.
• NO: Normalnie otwarty interfejs przekaźnika (zwierany z COM po zamknięciu).
• COM: Wspólny interfejs przekaźnika.
• NC: Normalnie zamknięty interfejs przekaźnika (zwarty z COM przed zamknięciem).

Tryby wyzwalania przyciskiem

• Pozytywny wyzwalacz: Zewrzyj przewody DC- i IN-, a następnie podłącz DC+ i IN+ do przycisku.
• Negatywny wyzwalacz: Zewrzyj DC+ i IN+, a następnie podłącz DC- i IN- do przycisku.

Lista funkcji przekaźnika

• P-11: Jogowanie. Przekaźnik załącza się po otrzymaniu sygnału; przekaźnik wyłącza się, gdy sygnał znika.
• P-12: Samoblokada. Przekaźnik zamyka się po podaniu sygnału; przekaźnik wyłącza się po ponownym podaniu sygnału.
• P-13: Opóźnione automatyczne zatrzymanie (nieprzerwane). Przekaźnik zamyka się po podaniu sygnału i automatycznie zatrzymuje się po A sekundach. Wyzwolenie jest ignorowane podczas opóźnienia.
• P-14: Opóźnione automatyczne zatrzymanie (z możliwością przerwania). Przekaźnik zamyka się po podaniu sygnału i automatycznie zatrzymuje się po A sekundach. Wyzwolenie podczas opóźnienia powoduje ponowne rozpoczęcie odliczania czasu.
• P-15: Opóźnione automatyczne zatrzymanie (sumowanie czasu). Przekaźnik zamyka się po podaniu sygnału i automatycznie zatrzymuje się po A sekundach. Wyzwolenie podczas opóźnienia zwiększa licznik czasu.
• P-16: Opóźnione automatyczne zatrzymanie (możliwość resetowania). Przekaźnik zamyka się po podaniu sygnału i automatycznie zatrzymuje się po A sekundach. Wyzwolenie podczas opóźnienia resetuje odliczanie czasu.
• P-17: Opóźnione wyłączenie po zaniku sygnału. Przekaźnik zamyka się po podaniu sygnału; jeśli sygnał wejściowy zniknie, przekaźnik wyłączy się po A sekundach. Ponowne podanie sygnału podczas opóźnienia powoduje zatrzymanie odliczania czasu.
• P-18: Natychmiastowe załączenie po włączeniu zasilania, opóźnione wyłączenie. Przekaźnik zamyka się natychmiast po włączeniu zasilania i wyłącza się po upływie A sekund. Cykl powtarza się przy kolejnym włączeniu zasilania.
• P-21: Opóźnione zamknięcie. Przekaźnik zamyka się z opóźnieniem wynoszącym A sekund po podaniu sygnału.
• P-22: Zamknięcie wyzwalane długim sygnałem. Przekaźnik zamyka się tylko wtedy, gdy sygnał trwa dłużej niż A sekund; przekaźnik wyłącza się, gdy sygnał znika.
• P-23: Zamknięcie po zniknięciu sygnału. Przekaźnik zamyka się tylko wtedy, gdy sygnał znika na dłużej niż A sekund; przekaźnik wyłącza się, gdy sygnał ponownie się pojawi.
• P-24: Dwustopniowa kontrola opóźnienia. Przekaźnik zamyka się po A sekundach trwania ciągłego sygnału; przekaźnik wyłącza się tylko wtedy, gdy sygnał zniknie na dłużej niż A sekund.
• P-25: Zatrzymanie po ponownym sygnale. Przekaźnik zamyka się po A sekundach trwania ciągłego sygnału; przekaźnik wyłącza się tylko wtedy, gdy nowy sygnał trwa dłużej niż A sekund.
• P-26: Opóźnienie dwustanowe. Przekaźnik zamyka się po podaniu sygnału i wyłącza się po A sekundach; jeśli sygnał zniknie, przekaźnik ponownie się zamyka i wyłącza się po kolejnych A sekundach.
• P-27: Wykrywanie sygnału impulsowego. Przekaźnik wyłącza się, jeśli wykryty zostanie sygnał impulsowy; przekaźnik zamyka się na sekundę, jeśli brak sygnału impulsowego (sygnał ciągły lub jego całkowity brak są traktowane jako brak impulsu).
• P-28: Opóźnione włączenie z trwałym zamknięciem. Przekaźnik zamyka się z opóźnieniem wynoszącym A sekund po włączeniu zasilania i pozostaje zamknięty do momentu odłączenia zasilania.
• P-31: Nieskończony cykl (zamknij/rozłącz). Po włączeniu zasilania: przekaźnik zamyka się na A sekund → otwiera się na B sekund → cykl powtarza się nieskończenie. Zatrzymuje się tylko po wyłączeniu zasilania.
• P-32: Nieskończony cykl wyzwalany sygnałem. Nieskończony cykl (tryb P-31) rozpoczyna się, gdy sygnał jest obecny; cykl kończy się, gdy sygnał znika.
• P-33: Sterowanie cyklem za pomocą dwóch sygnałów. Pierwszy sygnał rozpoczyna nieskończony cykl (tryb P-31); drugi sygnał kończy cykl.
• P-34: Wielostopniowe opóźnione zamknięcie. Po włączeniu zasilania: przekaźnik załącza się po upływie A sekund → załącza się ponownie po B sekundach (pozostaje zamknięty).
• P-35: Wielostopniowe opóźnione zamknięcie wyzwalane sygnałem. Gdy sygnał jest obecny: przekaźnik załącza się po upływie A sekund → załącza się ponownie po B sekundach (pozostaje zamknięty).
• P-36: Warunkowe załączenie/wyłączenie czasowe. Gdy sygnał jest obecny: przekaźnik zamyka się po A sekundach → wyłącza się po B sekundach. Jeśli sygnał zniknie, timer zresetuje się i zatrzyma.
• P-37: Sekwencyjna operacja czasowa (bez przerw). Gdy sygnał jest obecny: przekaźnik zamyka się i automatycznie wyłącza po A sekundach → wchodzi w opóźnienie B sekund. Wyzwalanie jest ignorowane w całkowitym czasie A+B.
• P-38: Sekwencyjna operacja czasowa (powtarzająca się). Gdy sygnał jest obecny: przekaźnik zamyka się i automatycznie wyłącza po A sekundach → wchodzi w opóźnienie B sekund → powtarza cykl: załączenie na A sekund.
• P-41: Opóźnione wyłączenie po zaniku sygnału. Brak działania, gdy obecny jest sygnał; uruchamia się po zniknięciu sygnału. Przekaźnik otwiera się po upływie opóźnienia wynoszącego A jednostek czasu.
• P-42: Opóźnione działanie po zaniku sygnału. Gdy sygnał znika: przekaźnik aktywuje się po opóźnieniu wynoszącym A jednostek czasu → działa przez B jednostek czasu (następnie wyłącza się).
• P-43: Działanie z długim opóźnieniem po zaniku sygnału. Przekaźnik aktywuje się tylko wtedy, gdy sygnał znika na dłużej niż A jednostek czasu → działa przez B jednostek czasu (następnie wyłącza się).
• P-44: Cykliczna praca po włączeniu zasilania (ograniczona liczba cykli). Po włączeniu zasilania: przekaźnik działa przez A jednostek czasu → zatrzymuje się na B jednostek czasu → powtarza cykl C razy (następnie automatycznie się wyłącza).
• P-45: Cykliczna praca wyzwalana sygnałem (z możliwością ponownego uruchomienia). Brak działania po włączeniu zasilania; po podaniu sygnału: przekaźnik działa przez A jednostek czasu → zatrzymuje się na B jednostek czasu → powtarza cykl C razy (następnie automatycznie się wyłącza). Ponowne podanie sygnału powoduje ponowne rozpoczęcie cyklu.
• P-46: Wyzwalanie wieloma sygnałami z funkcją trwałego zamknięcia. Przekaźnik zamyka się dopiero po podaniu sygnału więcej niż A razy → pozostaje zamknięty aż do wyłączenia zasilania.
• P-47: Zamknięcie czasowe wyzwalane wieloma sygnałami. Przekaźnik zamyka się dopiero po podaniu sygnału więcej niż A razy → pozostaje zamknięty przez B sekund (następnie wyłącza się).
• P-48: Limitowane czasowo wyzwalanie wieloma sygnałami z funkcją zamknięcia czasowego. W ciągu C sekund: jeśli sygnał zostanie podany więcej niż A razy z rzędu → przekaźnik zamyka się na B sekund (następnie wyłącza się).

Instrukcja dotycząca obsługi menu

Po włączeniu zasilania wyświetlenie "---" oznacza przejście w stan gotowości.

• Naciśnij K1 po raz pierwszy: (musi być naciskany dłużej niż 1 sekundę, aby działać skutecznie i zapobiec fałszywemu uruchomieniu). Na ekranie wyświetla się "P - 11": K2 reguluje tryb główny, a K3 i K4 regulują funkcje.
• Naciśnij K1 po raz drugi: na ekranie wyświetli się "A001": K2 i K3 regulują wartość A, a K4 reguluje przecinek dziesiętny (jednostkę czasu).
• Naciśnij K1 po raz trzeci: na ekranie pojawi się "B001": K2 i K3 regulują wartość B, a K4 reguluje przecinek dziesiętny (jednostkę czasu).
• Naciśnij K1 po raz czwarty: na ekranie pojawi się "C000": K2 i K3 regulują wartość C (ilość cykli).
• Naciśnij K1 po raz piąty: wyświetlenie "---" oznacza przejście w stan gotowości.

W stanie gotowości naciśnij K4, aby trwale wyłączyć/włączyć wyświetlacz i przejść do trybu niskiego poboru mocy.

Instrukcje ustawień jednostek czasu

Klawisz K1 służy do zmiany trybów pracy (należy go przytrzymać ponad 1 sekundę). Stan gotowości sygnalizowany jest na ekranie komunikatem "---". Klawisz K4 w trakcie programowania odpowiada za umiejscowienie przecinka dziesiętnego:

• XX.XX: Zakres czasu od 0,01 s do 9,99 s.
• XX.X: Zakres czasu od 0,1 s do 99,9 s.
• XXX: Zakres czasu od 1 s do 999 s.
• XXX.: Zakres czasu od 1 min do 999 min.
