Moduł LoRa EBYTE E220-900T22D LLCC68 868-915 MHz UART TTL do Arduino ESP32

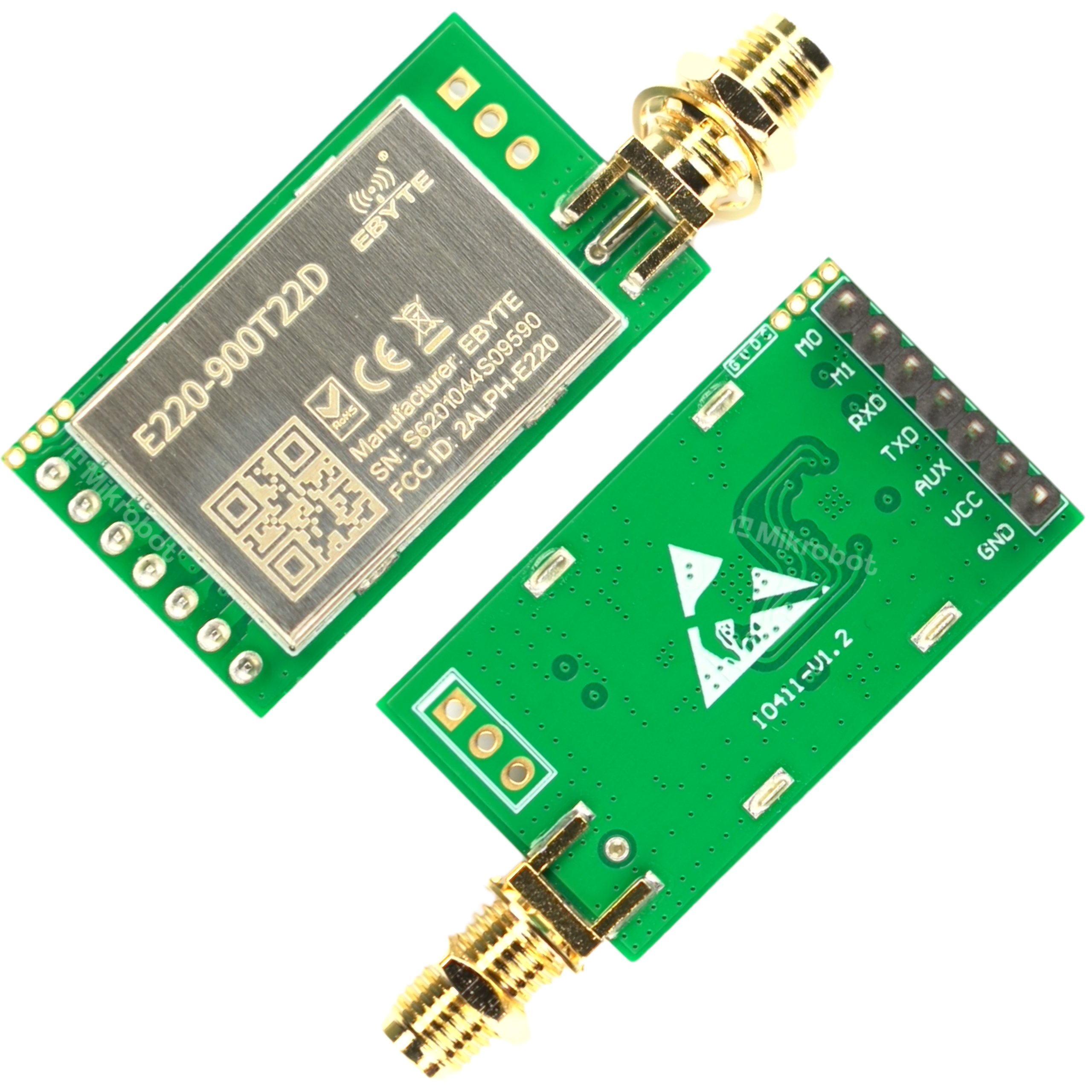

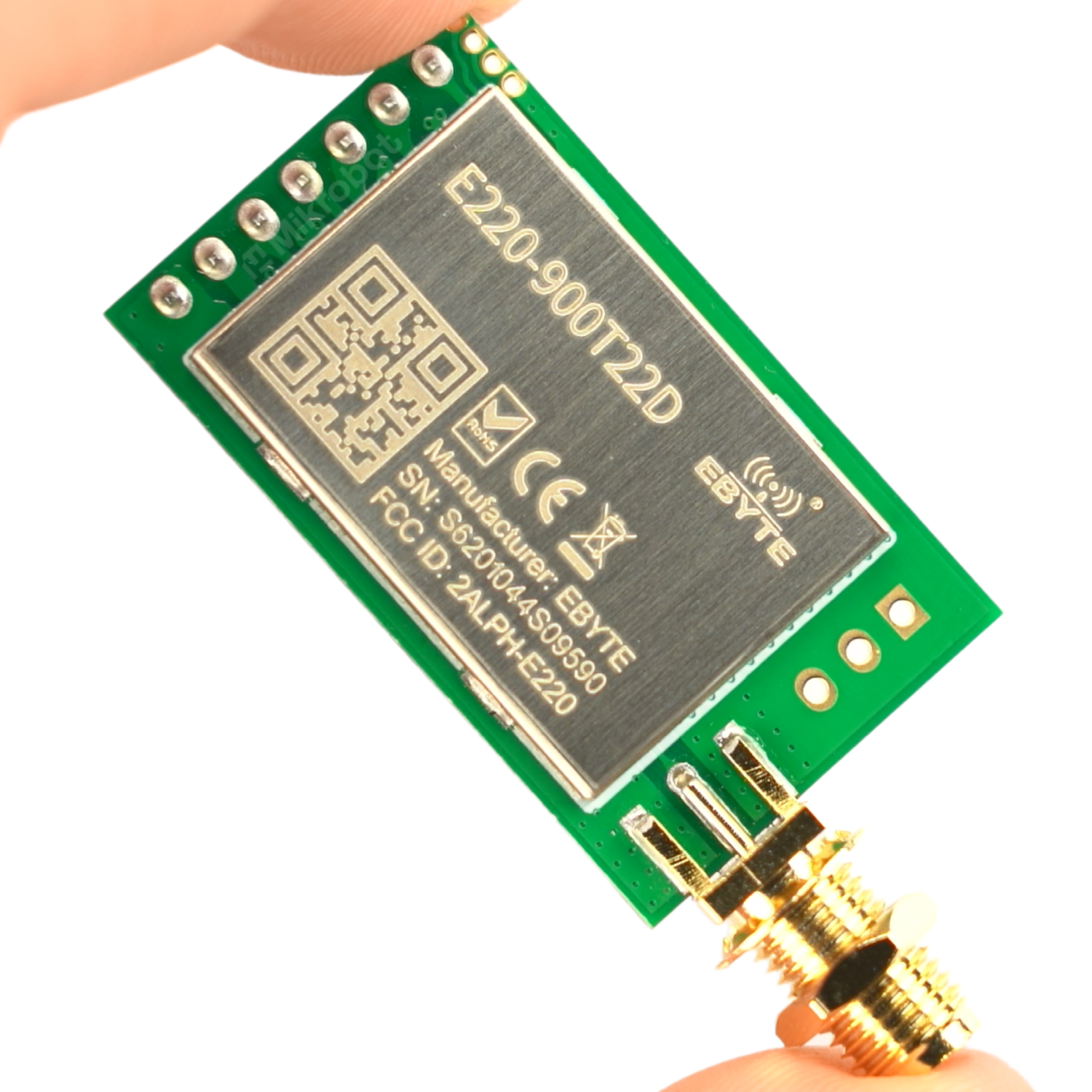

Moduł LoRa LLCC68 EBYTE E220-900T22D

Moduł komunikacyjny LoRa EBYTE E220-900T22D to zaawansowane rozwiązanie do bezprzewodowej transmisji danych na duże odległości, pracujące w paśmie 868-915 MHz. Wykorzystanie technologii LoRa gwarantuje stabilną komunikację nawet w trudnych warunkach, takich jak gęsta zabudowa miejska czy środowiska o wysokim poziomie zakłóceń radiowych. Moduł przeznaczony jest do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi.

Wyróżnia się znacznie większym zasięgiem i wyższą odpornością na zakłócenia w porównaniu do standardowych modułów radiowych, zachowując przy tym bardzo niski pobór energii. Komunikacja odbywa się za pomocą interfejsu UART (TTL), co ułatwia integrację bez konieczności samodzielnej implementacji stosu LoRa.

Kluczowe cechy techniczne

• Układ radiowy: LoRa LLCC68
• Pasmo pracy: 868-915 MHz
• Maksymalna moc nadawcza: do 22 dBm (około 160 mW)
• Interfejs komunikacyjny: UART (TTL)
• Napięcie zasilania: 2.3-5.5V (zalecane ≥3.3V dla pełnej mocy nadawania)
• Poziom logiczny UART: 3.3V TTL, kompatybilny z 5V
• Typ modulacji: LoRa
• Zasięg: 5km (do 10km w warunkach idealnych)
• Konfiguracja: tryb pracy ustawiany sprzętowo pinami M0/M1, parametry (adres, kanał, moc, prędkość transmisji) programowane przez dedykowany protokół komend binarnych UART lub darmowe oprogramowanie konfiguracyjne producenta
• Wymiary: 21x36mm (49mm ze złączem)

Przykładowe zastosowania

• Rozbudowane systemy IoT (Internet of Things)
• Telemetria i zdalny odczyt danych z czujników pomiarowych
• Systemy automatyki domowej i przemysłowej
• Bezprzewodowa komunikacja między urządzeniami na dystansie kilku kilometrów
• Zdalne sterowanie i systemy alarmowe

Korzyści

• Stabilna i niezawodna komunikacja na duże odległości w paśmie 868-915 MHz
• Wysoka odporność na zakłócenia radiowe dzięki modulacji LoRa
• Prosta i szybka integracja z mikrokontrolerami poprzez interfejs UART (TTL)
• Niski pobór energii, pozwalający na zastosowanie w projektach zasilanych bateryjnie
• Brak konieczności samodzielnej implementacji skomplikowanego stosu radiowego

Kompatybilność

Dzięki zastosowaniu standardowego interfejsu UART (TTL), moduł jest uniwersalny i pozwala na łatwe podłączenie do popularnych platform. Produkt idealnie nadaje się do projektów wykorzystujących mikrokontrolery i minikomputery:

• do Arduino
• do ESP8266
• do ESP32
• do Raspberry Pi
• do STM32
