Moduł RP2040 Zero płytka deweloperska USB-C 2MB do Arduino Raspberry 2040

RP2040-Zero - mini płytka deweloperska

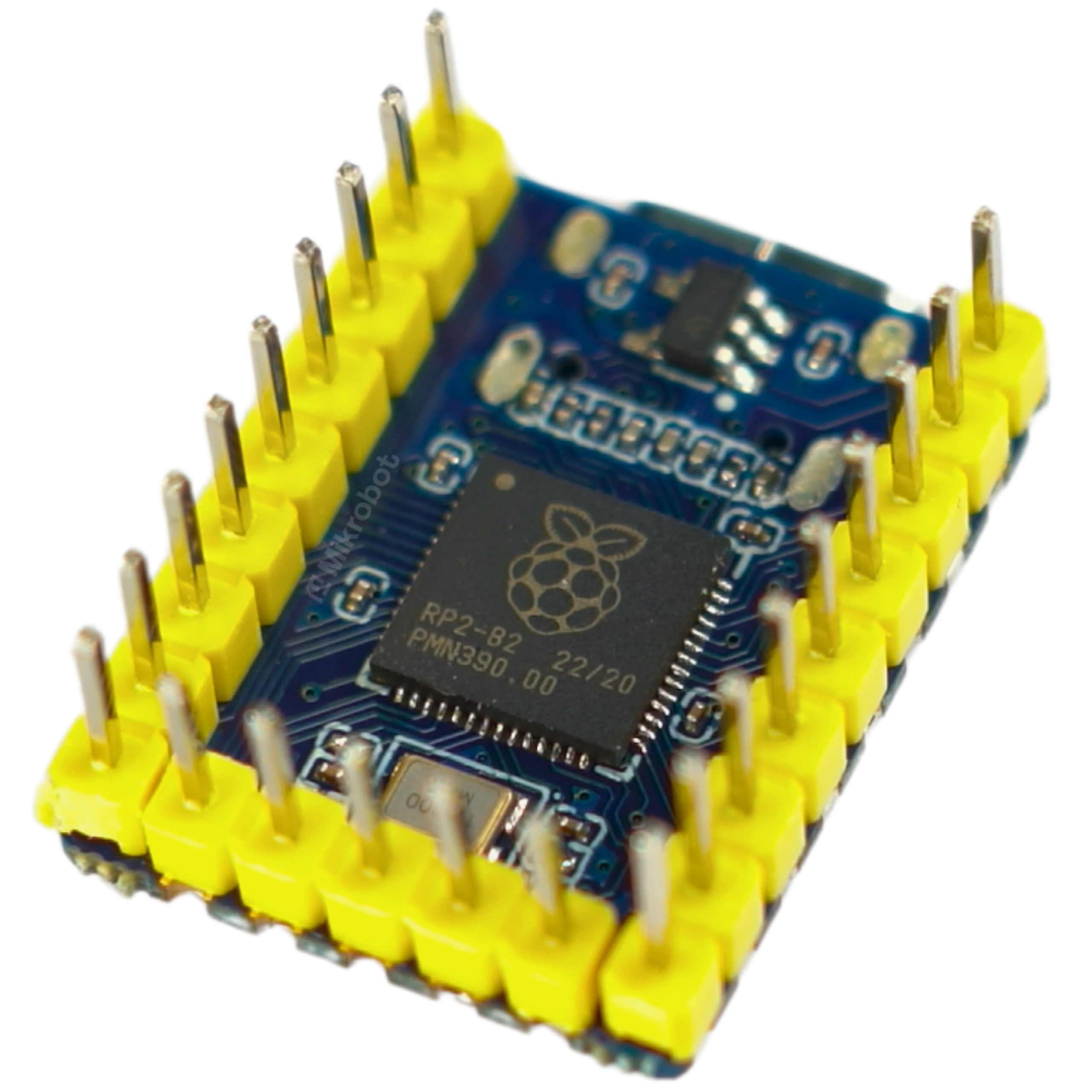

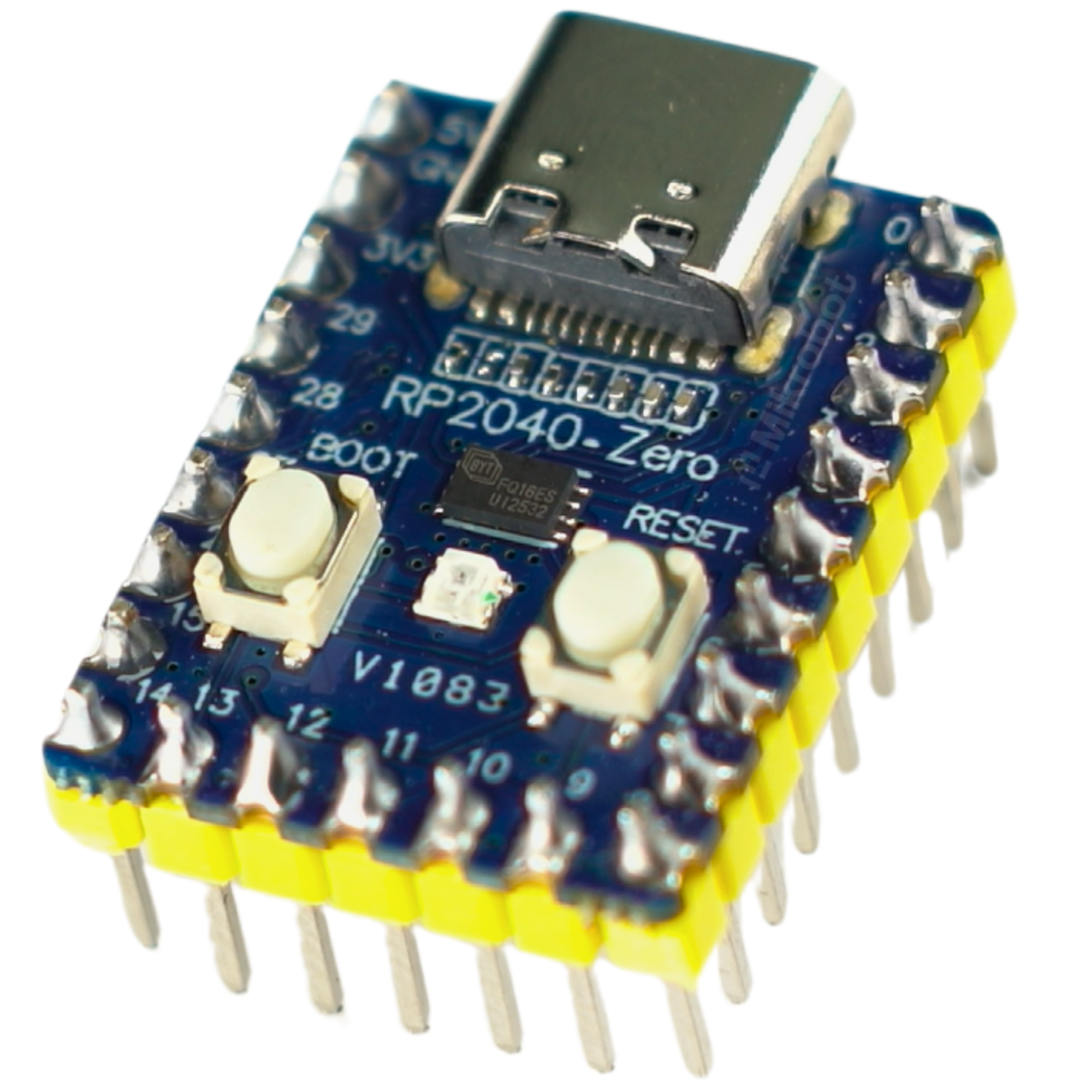

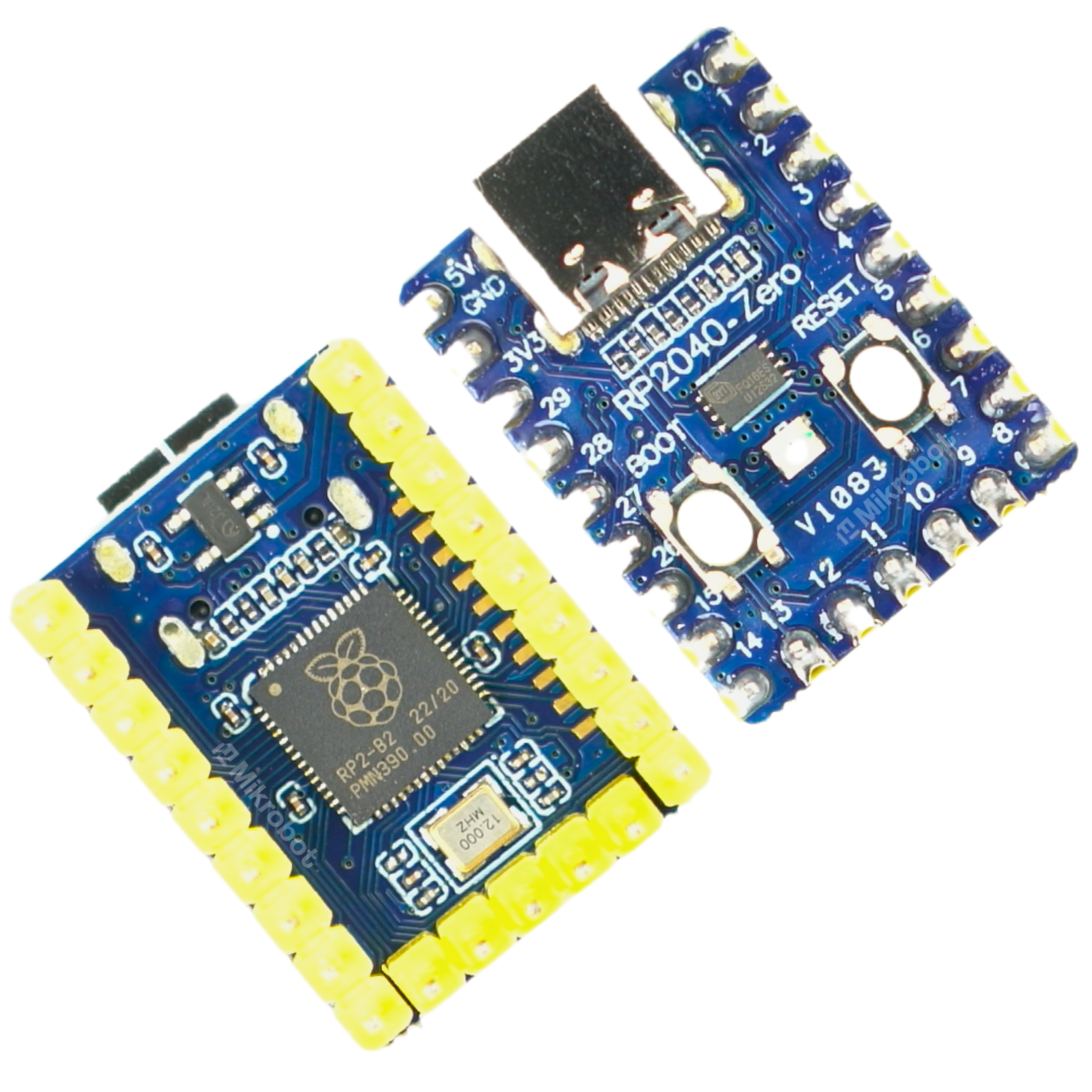

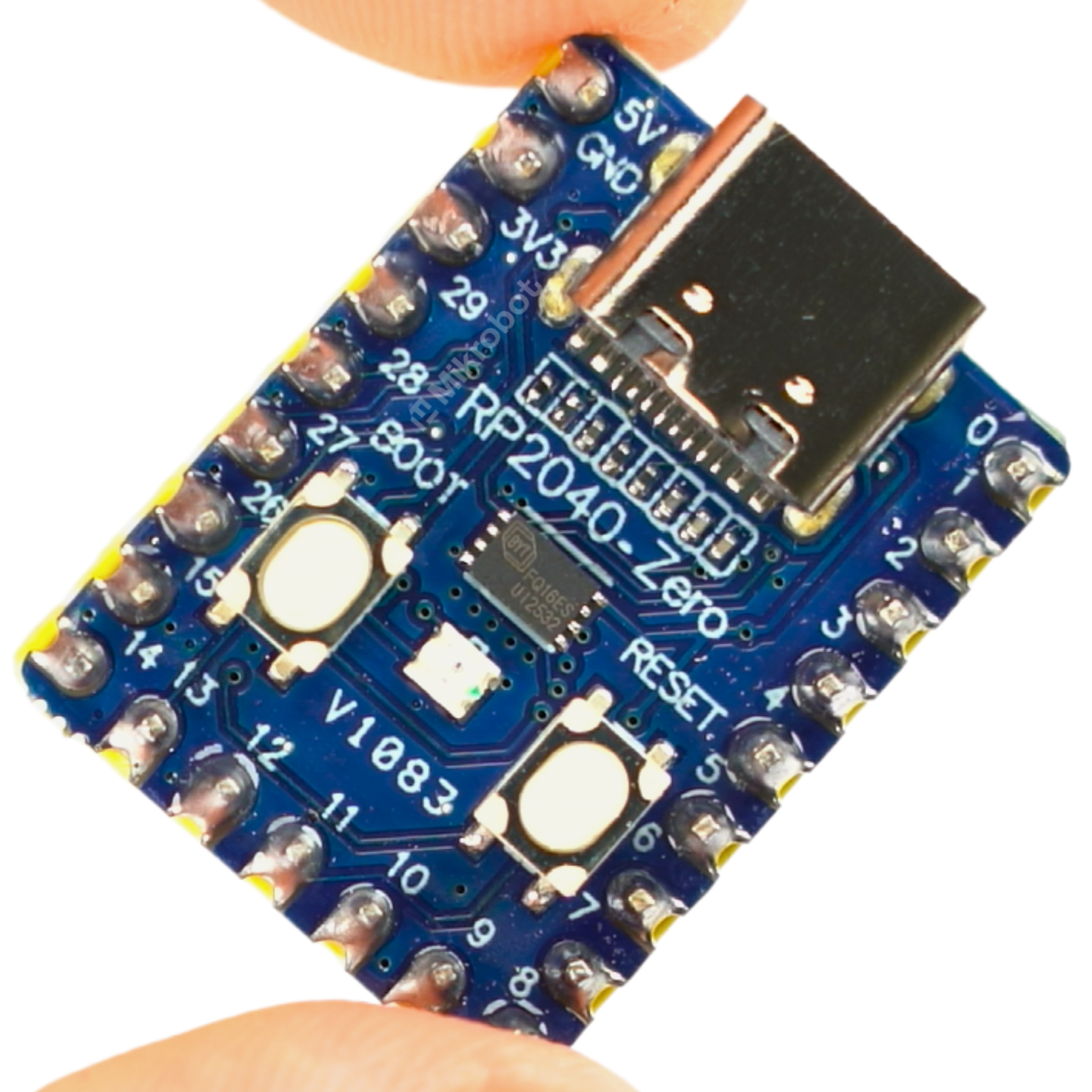

RP2040-Zero to kompaktowa płytka deweloperska oparta na układzie RP2040, znanym z popularnego modułu Raspberry Pi Pico. Zaprojektowana z myślą o miniaturyzacji, oferuje pełną kompatybilność programową z oryginalnym układem, mieszcząc się na powierzchni zaledwie 18 x 23,5 mm. Dzięki krawędziom z metalizacją (castellated edges), moduł może być przylutowany bezpośrednio do docelowej płytki drukowanej jako element SMD. Płytka jest doskonałym wyborem do Arduino oraz do Raspberry Pi dla projektów wymagających wydajnego układu w niewielkim formacie.

Kluczowe cechy techniczne

• Mikrokontroler: RP2040 z dwurdzeniowym procesorem ARM Cortex-M0+ o taktowaniu 133 MHz
• Pamięć wbudowana: 264 kB SRAM oraz 2 MB pamięci Flash QSPI
• Złącze: Port USB typu C do zasilania i programowania układu
• Wyprowadzenia GPIO: 29 pinów wielofunkcyjnych, z czego 20 umieszczono na krawędziach płytki
• Przetworniki: 4 kanały 12-bitowego przetwornika analogowo-cyfrowego (ADC)
• Interfejsy: 2x UART, 2x SPI, 2x I2C, 16x PWM, USB 1.1 oraz blok programowalnych wejść/wyjść (PIO)
• Sygnalizacja: Zintegrowana, adresowalna dioda LED RGB WS2812 podłączona do wyprowadzenia GP16
• Wymiary fizyczne: 18 x 23,5 mm

Korzyści

• Zmniejszony format - płytka jest niemal trzykrotnie mniejsza od standardowego modułu Pico, co ułatwia instalację w ograniczonej przestrzeni
• Nowoczesne złącze USB-C - zastępuje starszy standard microUSB, oferując wyższą trwałość mechaniczną
• Zgodność oprogramowania - pełne wsparcie dla języków C/C++, MicroPython oraz CircuitPython, a także bibliotek środowiska Arduino IDE

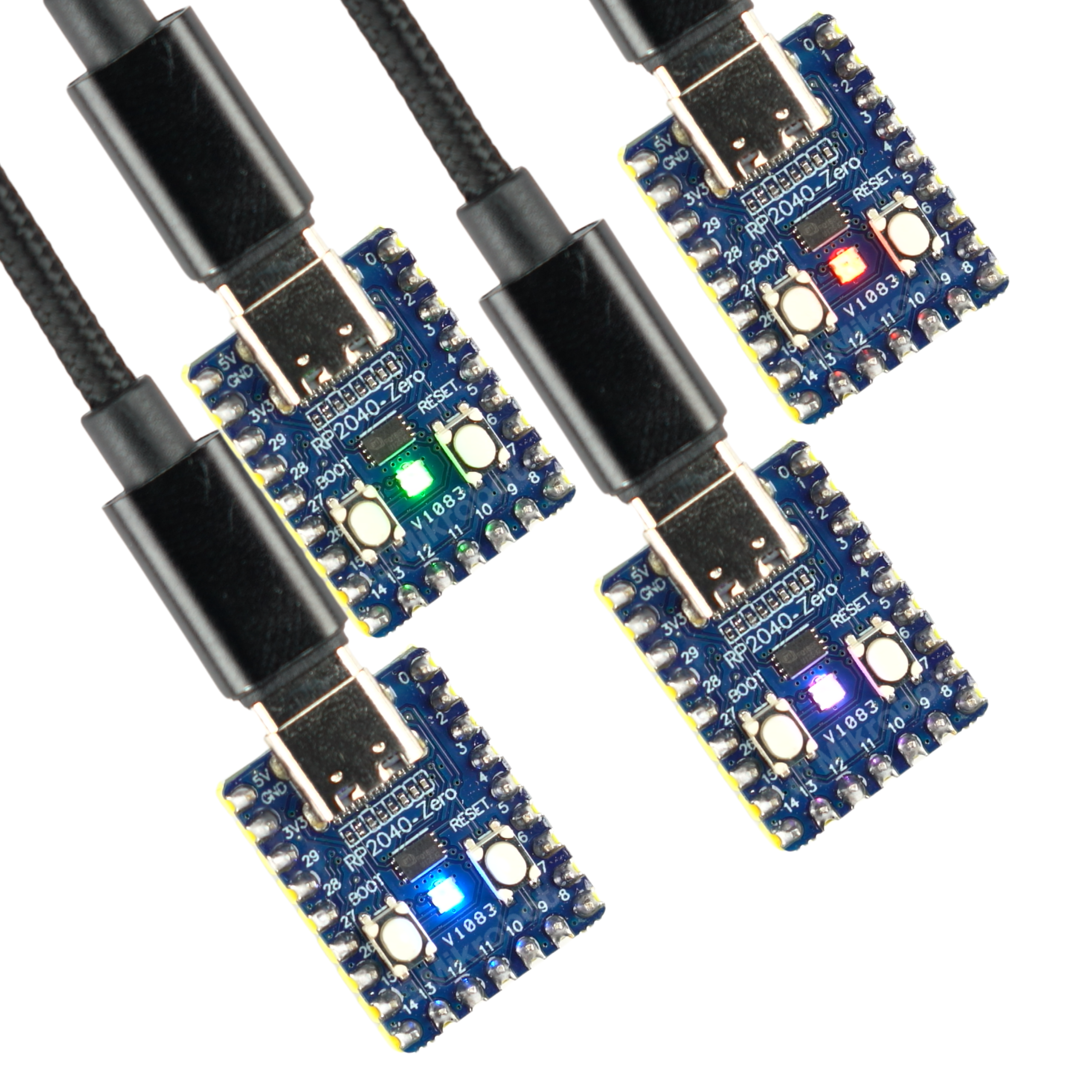

• Szybka diagnostyka - wbudowana dioda RGB oraz fizyczny przycisk BOOT ułatwiają proces tworzenia i testowania kodu
• Alternatywne metody montażu - konstrukcja krawędzi pozwala na montaż powierzchniowy (SMD) lub przewlekany po wlutowaniu złącz raster 2,54 mm

Przykładowe zastosowania

• Kompaktowe urządzenia IoT - miniaturowe węzły czujnikowe przesyłające dane telemetryczne
• Elektronika noszona (wearables) - systemy wbudowane w odzież ze względu na małe gabaryty modułu
• Sterowniki oświetlenia - sprzętowa obsługa cyfrowych taśm LED (modele WS2812, APA102)
• Urządzenia interfejsu (HID) - projektowanie niestandardowych klawiatur i kontrolerów podłączanych przez port USB
• Systemy automatyki - lokalne moduły wykonawcze sterujące pracą przekaźników i siłowników
• Prototypowanie sprzętu - moduł bazowy do budowy miniaturowych robotów i urządzeń pomiarowych

Zawartość zestawu

• 1x Płytka deweloperska RP2040-Zero z wlutowanymi pinami

Przewód USB-C niezbędny do połączenia z komputerem nie jest częścią zestawu.
