Moduł WT32-ETH01 ESP32 Ethernet RJ45 Wi-Fi Bluetooth ESPHome do Arduino

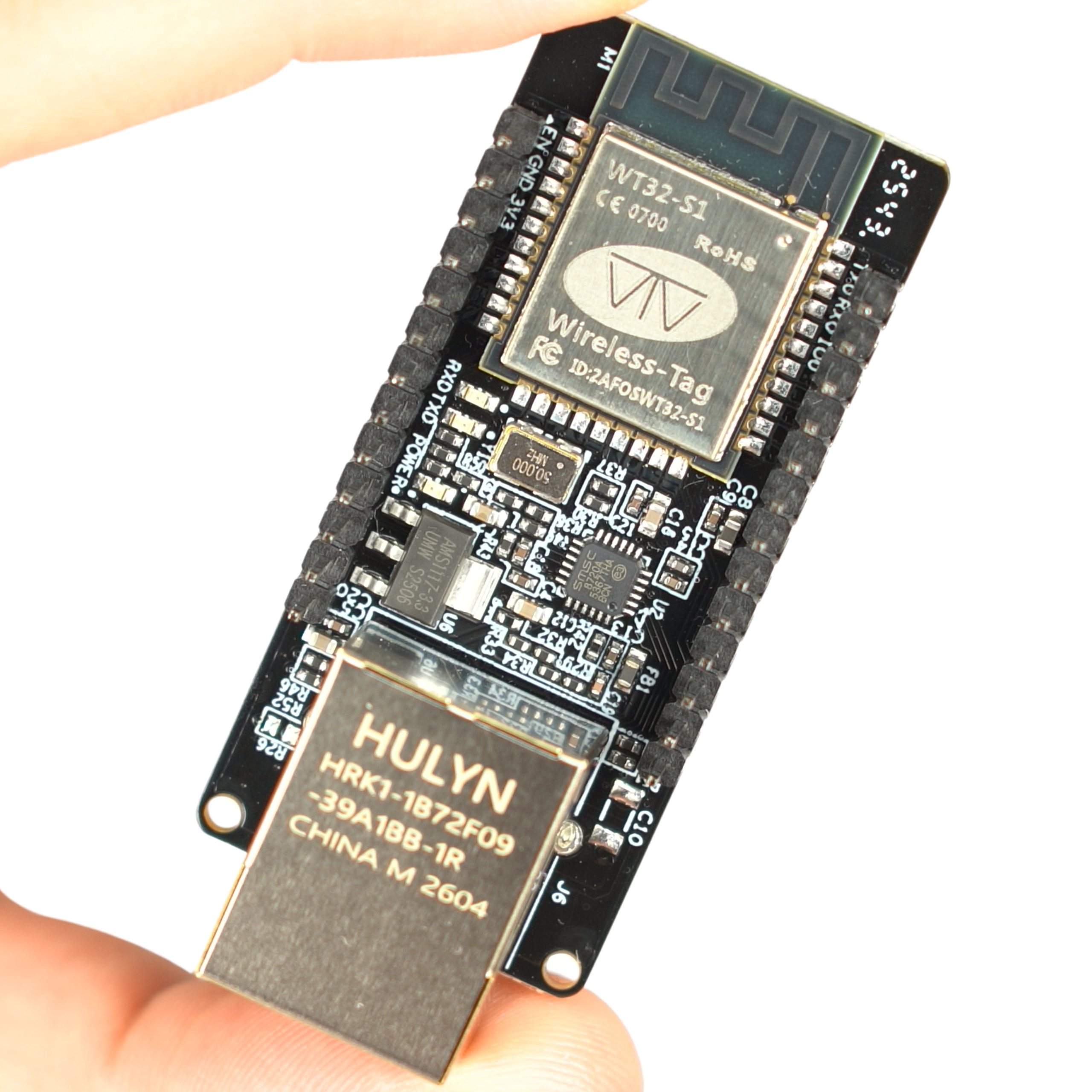

Mostek komunikacyjny WT32-ETH01 / ESP32-ETH01

Uniwersalny moduł sieciowy oparty na wydajnym układzie ESP32-WROOM-32. Płytka integruje w sobie łączność Ethernet 10/100 Mb/s, Wi-Fi 2,4 GHz oraz Bluetooth 4.2. Urządzenie wyposażone jest w interfejs UART oraz pełny stos sieciowy TCP/IP. Moduł jest doskonałym wyborem do projektów z zakresu automatyki i IoT, umożliwiając integrację z siecią LAN bez konieczności stosowania dodatkowych serwerów. Płytka idealnie nadaje się do implementacji oprogramowania ESPHome oraz integracji z Home Assistant.

Kluczowe cechy techniczne

• Mikrokontroler: ESP32-WROOM-32 (dwurdzeniowy procesor 32-bit, taktowanie do 240 MHz)
• Pamięć Flash: 4 MB
• Pamięć SRAM: 520 KB

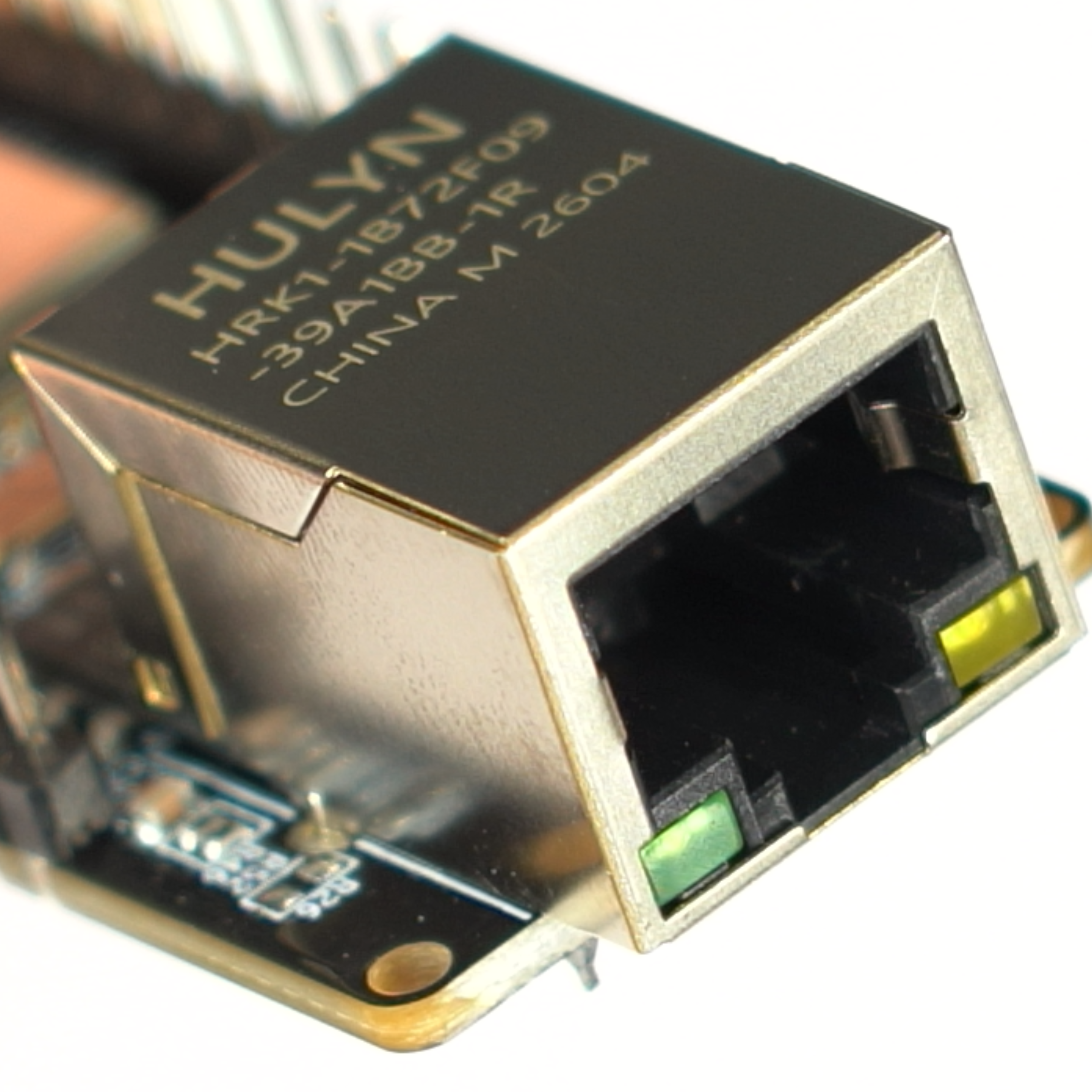

• Łączność przewodowa: Ethernet 10/100 Mb/s (gniazdo RJ45, układ PHY LAN8720A)
• Łączność bezprzewodowa: Wi-Fi 2,4 GHz 802.11 b/g/n oraz Bluetooth 4.2 (BR/EDR + BLE)
• Obsługiwane protokoły: TCP, UDP, DHCP, statyczne IP (tryb klient i serwer)
• Dostępne interfejsy: UART, SPI, I2C, PWM, GPIO
• Zasilanie: 5 V lub 3,3 V (jedno źródło jednocześnie)
• Pobór prądu: około 80 mA (szczytowo do 500 mA)
• Temperatura pracy: od −40 °C do +85 °C

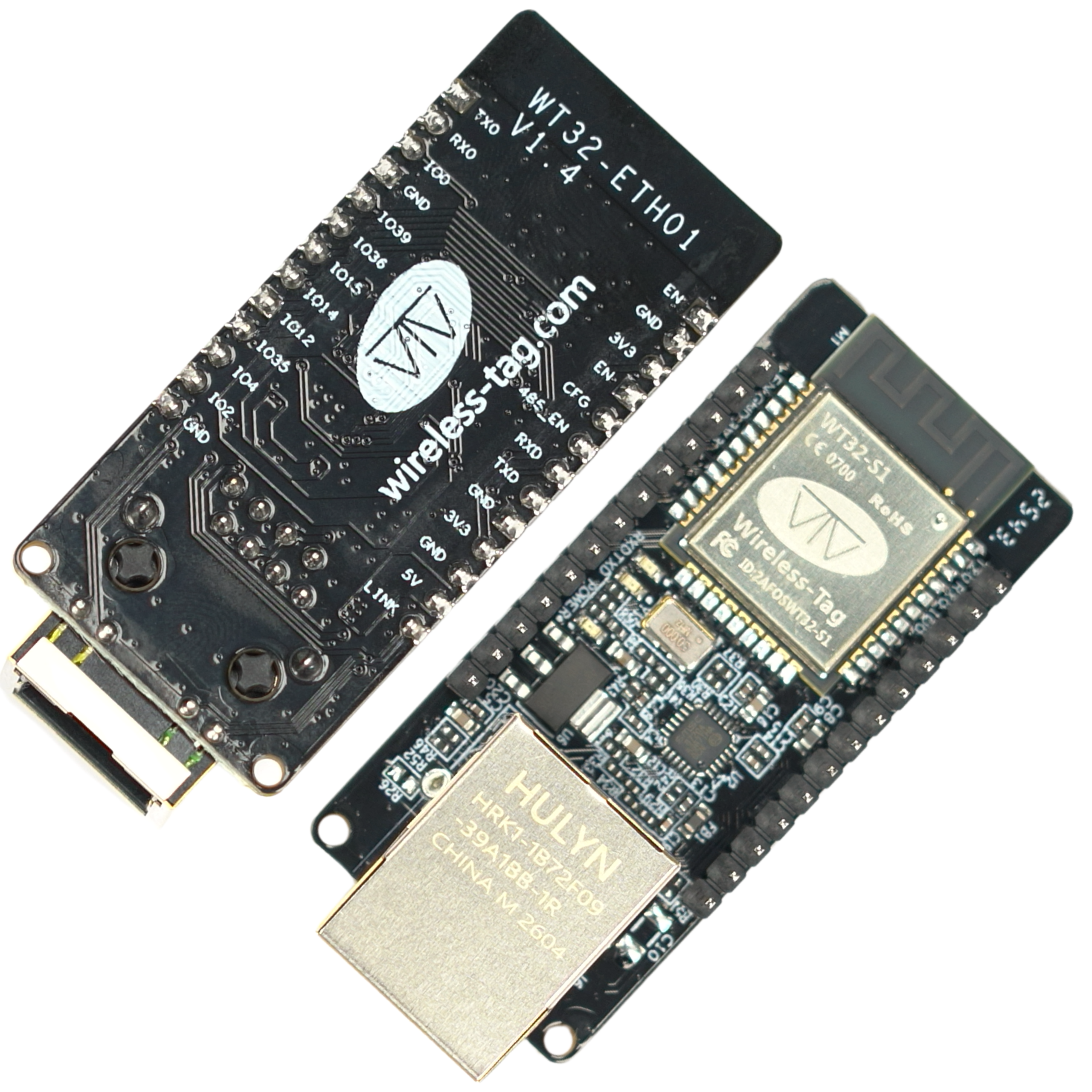

• Wersja modułu: v1.4

Programowanie

• Pierwsze wgranie: przez UART (wymagany konwerter USB↔TTL, np. CH340, CP2102)
• Kolejne aktualizacje: zdalnie przez OTA (Ethernet lub Wi-Fi)
• Środowiska: Arduino IDE, ESP-IDF, PlatformIO, ESPHome
• Dostępne GPIO: wyprowadzenia użytkownika na złączach goldpin (część linii wykorzystywana przez kontroler Ethernet)

Korzyści

• Wszechstronność komunikacji – jednoczesna obsługa sieci LAN, Wi-Fi oraz Bluetooth w jednym module.
• Wysoka wydajność – dwurdzeniowy procesor o taktowaniu 240 MHz zapewnia płynne działanie nawet przy złożonych zadaniach sieciowych.
• Stabilne połączenie – przewodowy Ethernet eliminuje problemy z zasięgiem i zakłóceniami sieci bezprzewodowej.
• Zdalna aktualizacja – obsługa funkcji OTA pozwala na wgrywanie oprogramowania przez sieć.
• Kompaktowe wymiary – niewielki rozmiar ułatwia integrację płytki w docelowych urządzeniach i obudowach.

Przykładowe zastosowania

• Systemy automatyki domowej i przemysłowej (integracja z Home Assistant, Node-RED, SCADA).
• Projekty Internetu Rzeczy (IoT) i układy zdalnego sterowania.
• Konwersja interfejsu UART na Ethernet.
• Wymiana danych z wykorzystaniem protokołów MQTT, REST API oraz WebSocket.
• Budowa dedykowanych sterowników sieciowych oraz systemów soft-PLC.
• Akwizycja i dystrybucja danych pomiarowych z czujników w sieci LAN.
