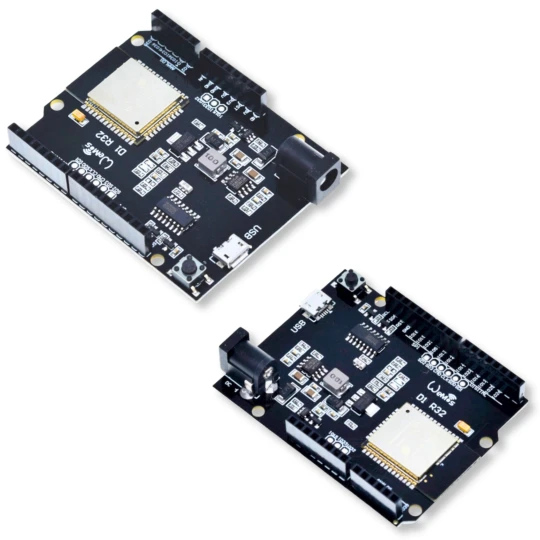

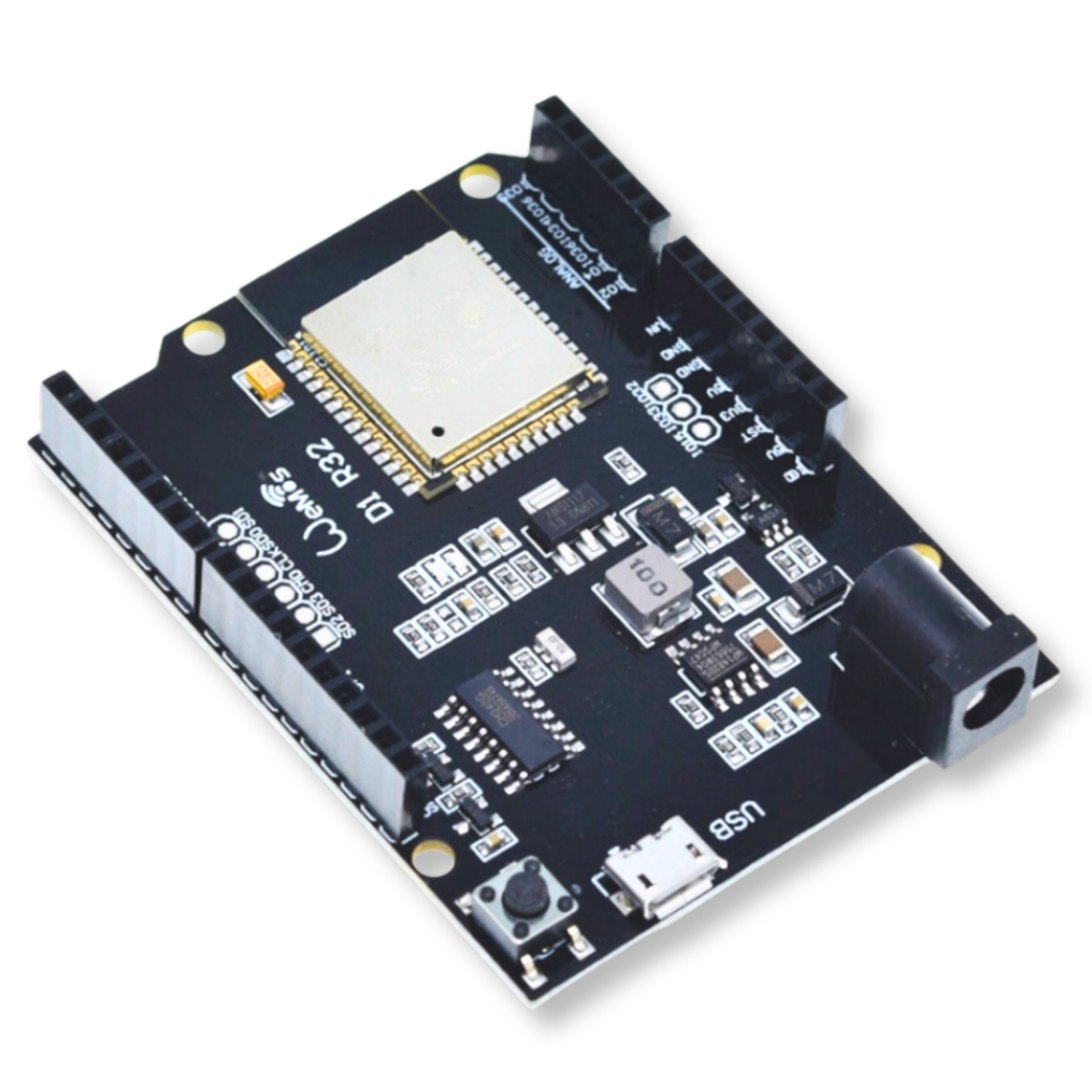

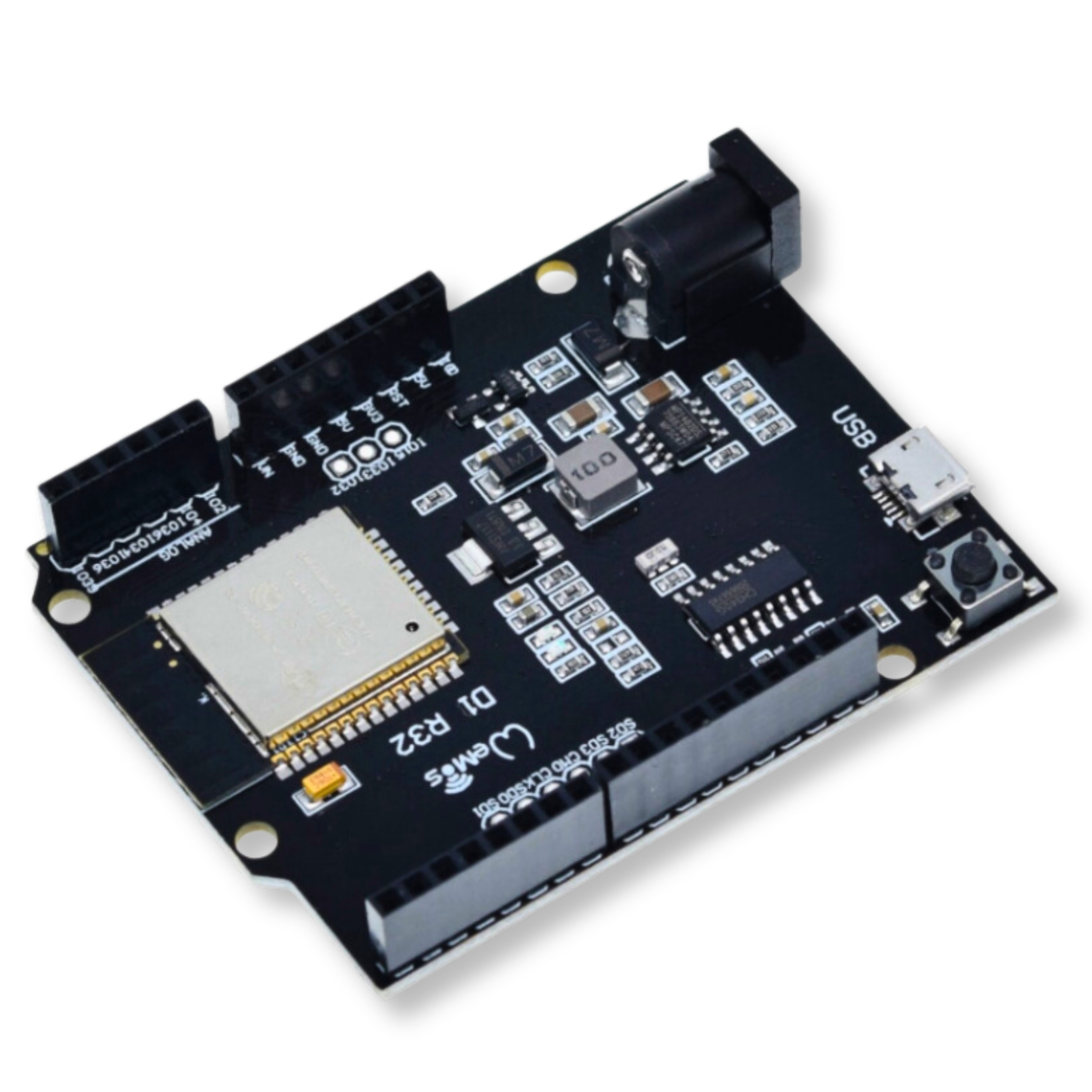

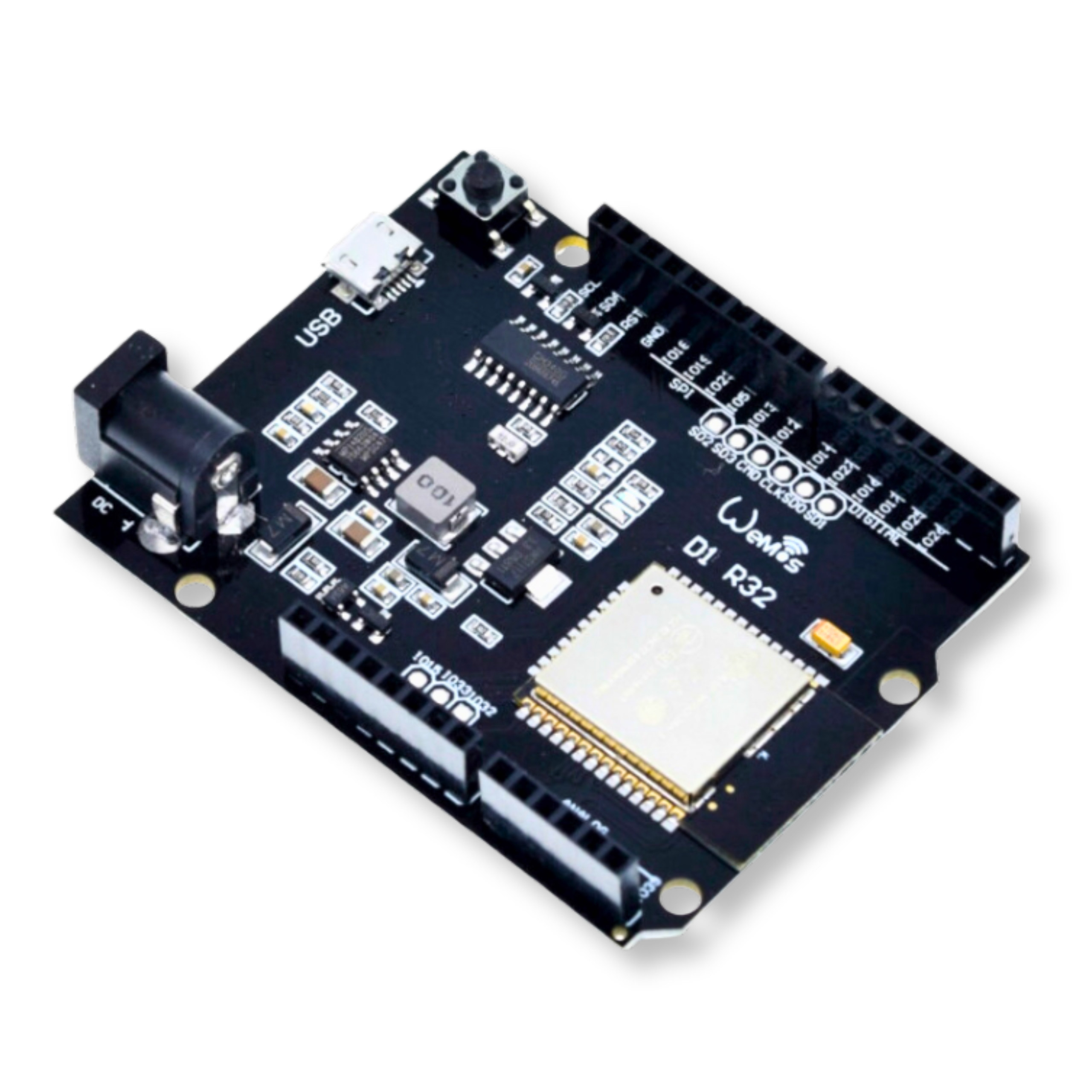

Moduł WeMos D1 Uno R32 WiFi ESP32-WROOM-32 4MB Shield do Arduino ESP32

Moduł WeMos D1 Uno R32 WiFi ESP32-WROOM-32 4MB Shield do Arduino ESP32

Wydajna płytka rozwojowa wyposażona w mikrokontroler Dual Core Xtensa 32-bit LX6, zapewniająca taktowanie CPU na poziomie od 80 do 240 MHz. Moduł pracuje z napięciem wyprowadzeń 3,3 V, natomiast zasilanie całego układu może odbywać się w szerokim zakresie 5 - 12 V. Układ dysponuje 520 kB pamięci SRAM oraz 4 MB pamięci Flash, co pozwala na realizację zaawansowanych projektów. Zintegrowany moduł WiFi 802.11 b/g/n HT40 oraz Bluetooth BLE gwarantują szerokie możliwości komunikacji bezprzewodowej, wspierane przez zaawansowane standardy bezpieczeństwa (m.in. WPA/WPA2, AES, RSA-4096).

Płytka udostępnia 21 wyprowadzeń GPIO, obsługujących popularne interfejsy komunikacyjne takie jak UART, SPI, I2C. Dodatkowo na pokładzie znajduje się wbudowany konwerter USB-UART CH340C, który znacząco ułatwia programowanie i komunikację z komputerem za pośrednictwem złącza microUSB. Kompaktowe wymiary oraz standardowe złącze zasilające DC 5,5 x 2,1 mm czynią ten moduł uniwersalnym rozwiązaniem do Arduino oraz do ESP32.

Kluczowe cechy techniczne

• Mikrokontroler: Dual Core Xtensa 32-bit LX6 (taktowanie 80 - 240 MHz)
• Pamięć: 520 kB SRAM oraz 4 MB Flash
• Komunikacja bezprzewodowa: WiFi 802.11 b/g/n HT40 oraz Bluetooth BLE
• Interfejsy: 2x UART, 1x SPI, 1x I2C, wyjścia PWM
• Przetworniki: 12-kanałowy ADC oraz 2-kanałowy DAC
• Programator: wbudowany układ CH340C (złącze microUSB)

Przykładowe zastosowania

• Systemy automatyki domowej (Smart Home) i Internetu Rzeczy (IoT)
• Bezprzewodowe stacje pogodowe i czujniki środowiskowe
• Projekty edukacyjne i prototypowanie układów elektronicznych
• Sterowniki oświetlenia LED i małych silników
• Bramki sieciowe i serwery WWW oparte na mikrokontrolerach

Korzyści

• Wysoka wydajność obliczeniowa dzięki dwurdzeniowemu procesorowi
• Łatwość programowania dzięki wbudowanemu konwerterowi USB-UART
• Szerokie możliwości komunikacji bezprzewodowej (WiFi i Bluetooth w jednym)
• Kompatybilność z popularnymi środowiskami programistycznymi (do Arduino, do ESP32)
• Wygodne zasilanie przez złącze DC lub port microUSB

Specyfikacja techniczna

• Napięcie zasilania: 5 - 12 V
• Napięcie pracy wyprowadzeń: 3,3 V
• Max napięcie na porcie I/O: 3,3 V
• Mikrokontroler: Dual Core Xtensa 32-bit LX6
• Zegar CPU: 80 - 240 MHz
• Pamięć SRAM: 520 kB
• Pamięć Flash: 4 MB
• Wbudowany układ WiFi 802.11 b/g/n HT40
• Zabezpieczenia WiFi: WEP, WPA/WPA2, PSK/Enterprise, AES / SHA2 / Elliptical Curve Cryptography / RSA-4096
• Wbudowany moduł Bluetooth BLE
• 21 wyprowadzeń GPIO w tym: 2x UART, 1x SPI, 1x I2C
• 12-kanałowy przetwornik ADC
• 2-kanałowy przetwornik DAC
• Wyjścia PWM
• Wbudowany konwerter USB-UART CH340C (komunikacja i programowanie przez złącze microUSB)
• Złącze zasilające: DC 5,5 x 2,1 mm
• Wymiary płytki: 68 mm x 53 mm x 12 mm
