Moduł czujnik ruchu Radar Dopplera RCWL-0516 zasięg 7m do Arduino STM32 ESP

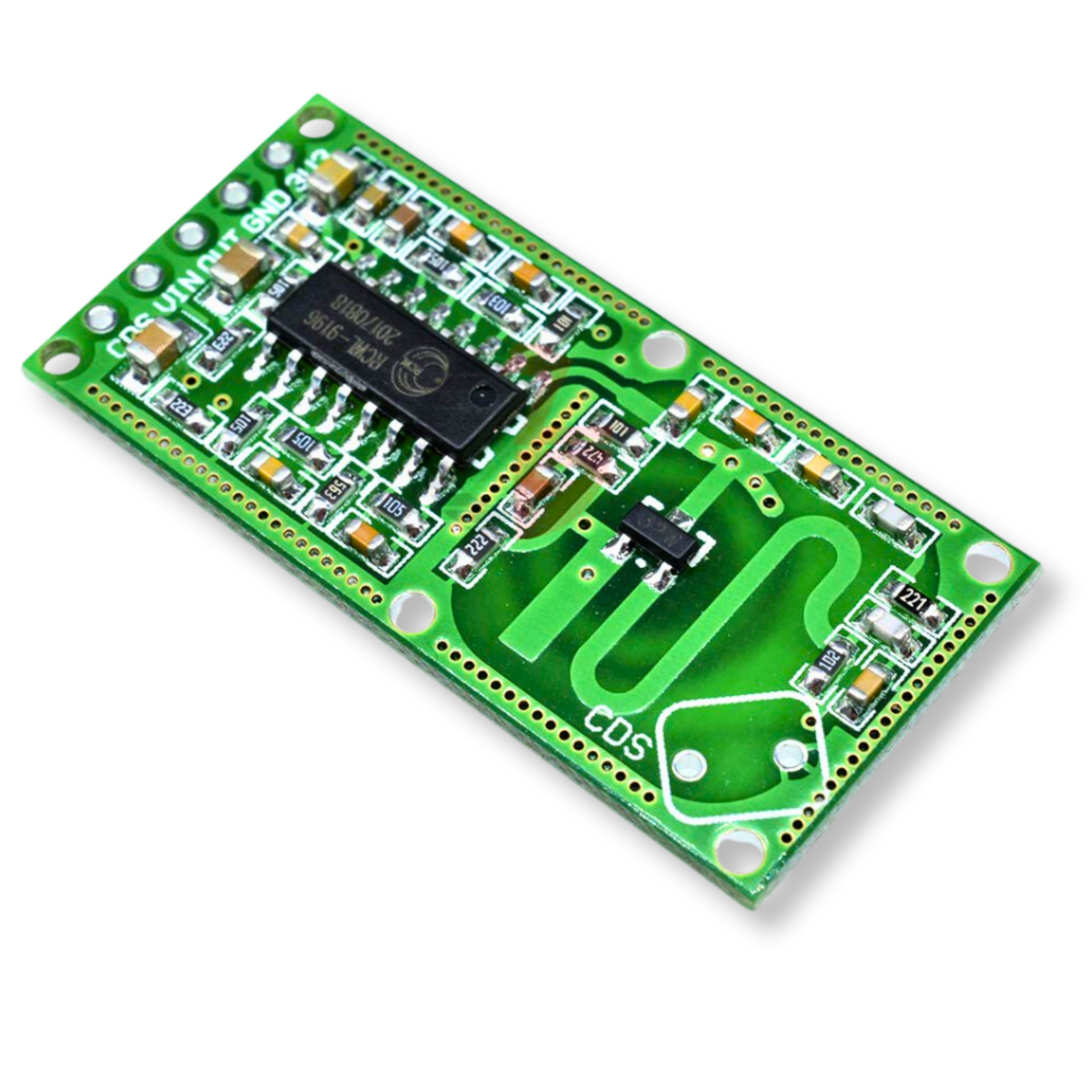

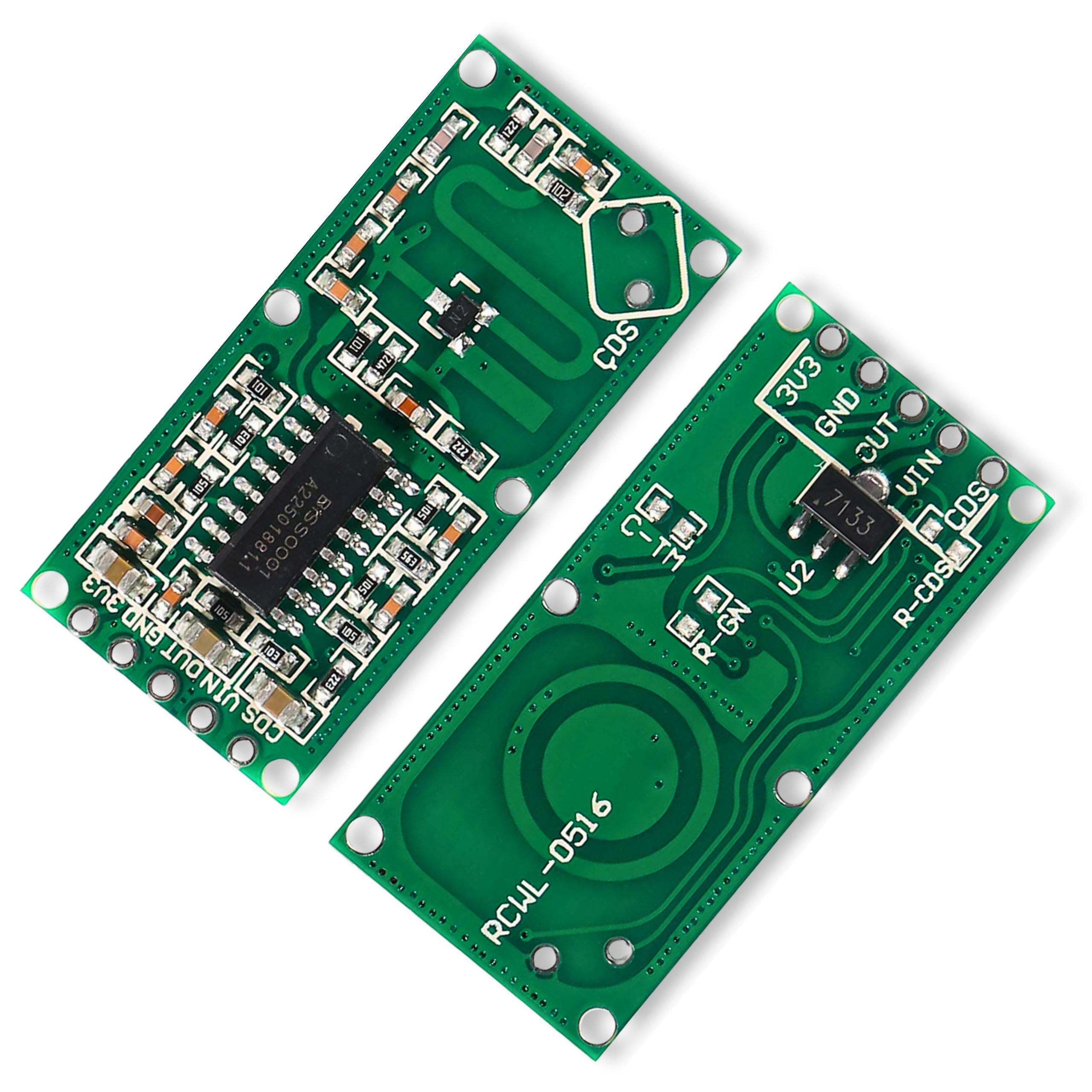

Moduł czujnik ruchu Radar Dopplera RCWL-0516

Radar Dopplera RCWL-0516 to zaawansowany, mikrofalowy czujnik ruchu przeznaczony do Arduino, ESP8266, ESP32 oraz Raspberry Pi. Urządzenie służy do precyzyjnego wykrywania obiektów w pełnym zasięgu 360°. Wykorzystując technologię fal elektromagnetycznych o częstotliwości około 3,15 GHz, czujnik potrafi zarejestrować ruch na odległość do 7 metrów. Dzięki szerokiemu zakresowi napięcia zasilania od 4V do 28V, moduł charakteryzuje się dużą wszechstronnością w różnorodnych projektach elektronicznych. Po wykryciu ruchu na wyjściu generowany jest stan wysoki o napięciu 3.3V.

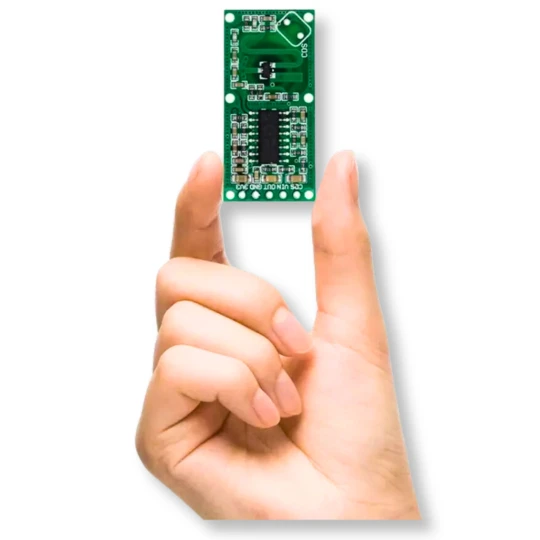

Moduł działa niezawodnie w zmiennych warunkach otoczenia. Kompaktowe wymiary 35 mm x 17 mm umożliwiają łatwą integrację z istniejącymi układami. W celu zapewnienia prawidłowego działania zaleca się pozostawienie co najmniej 1 cm wolnej przestrzeni z każdej strony płytki.

Kluczowe cechy techniczne

• Napięcie zasilania: 4V - 28V
• Częstotliwość działania: około 3,15 GHz
• Napięcie wyjścia: 3.3V
• Kąt wykrywania: 360°
• Maksymalna odległość wykrywania: do 7 metrów
• Wymiary: 35 mm x 17 mm

Przykładowe zastosowania

• Systemy bezpieczeństwa i alarmy domowe
• Automatyka budynkowa i inteligentne oświetlenie
• Projekty DIY oparte na mikrokontrolerach
• Bezkontaktowe włączniki urządzeń elektrycznych
• Monitorowanie obecności w zamkniętych pomieszczeniach

Korzyści

• Wysoka czułość i dookólny zasięg detekcji
• Możliwość przenikania fal przez cienkie przeszkody niemetalowe
• Szeroki zakres napięć zasilających ułatwiający integrację
• Kompaktowy rozmiar pozwalający na montaż w małych obudowach
• Prosta obsługa sygnału wyjściowego przez popularne platformy
