Moduł do Claude Clawdmeter ESP32-C6 2.16" AMOLED 480x480 WiFi6 BLE5 bateria

Płytka rozwojowa ESP32-C6-Touch-AMOLED-2.16 z dotykowym wyświetlaczem AMOLED

Kompaktowa płytka rozwojowa z wyświetlaczem AMOLED o przekątnej 2,16 cala, przeznaczona do projektów systemów wbudowanych, interfejsów HMI oraz aplikacji IoT i systemów interakcji głosowej. Sercem konstrukcji jest mikrokontroler ESP32-C6 oparty na architekturze RISC-V, zapewniający obsługę komunikacji Wi-Fi 6, Bluetooth 5 LE oraz IEEE 802.15.4.

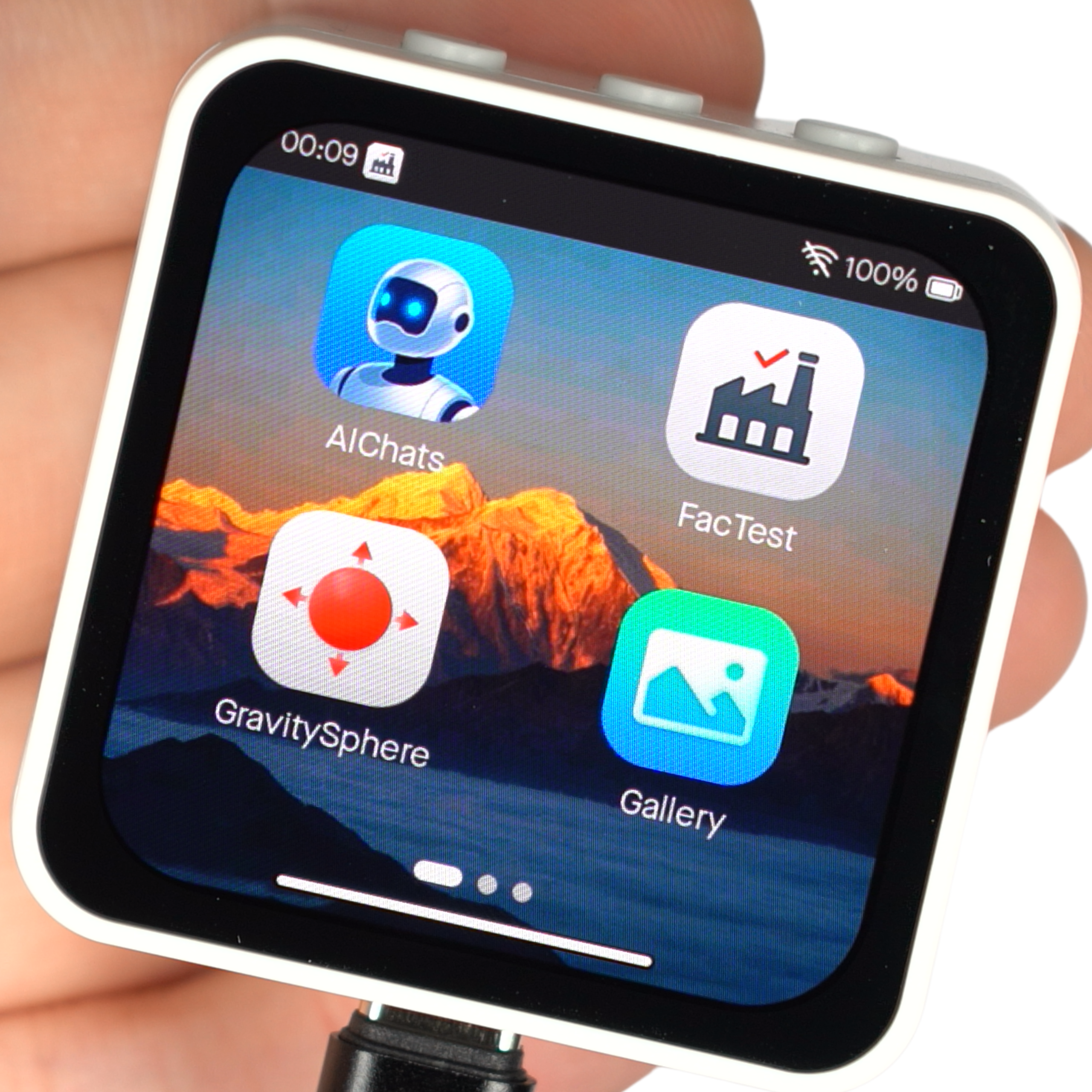

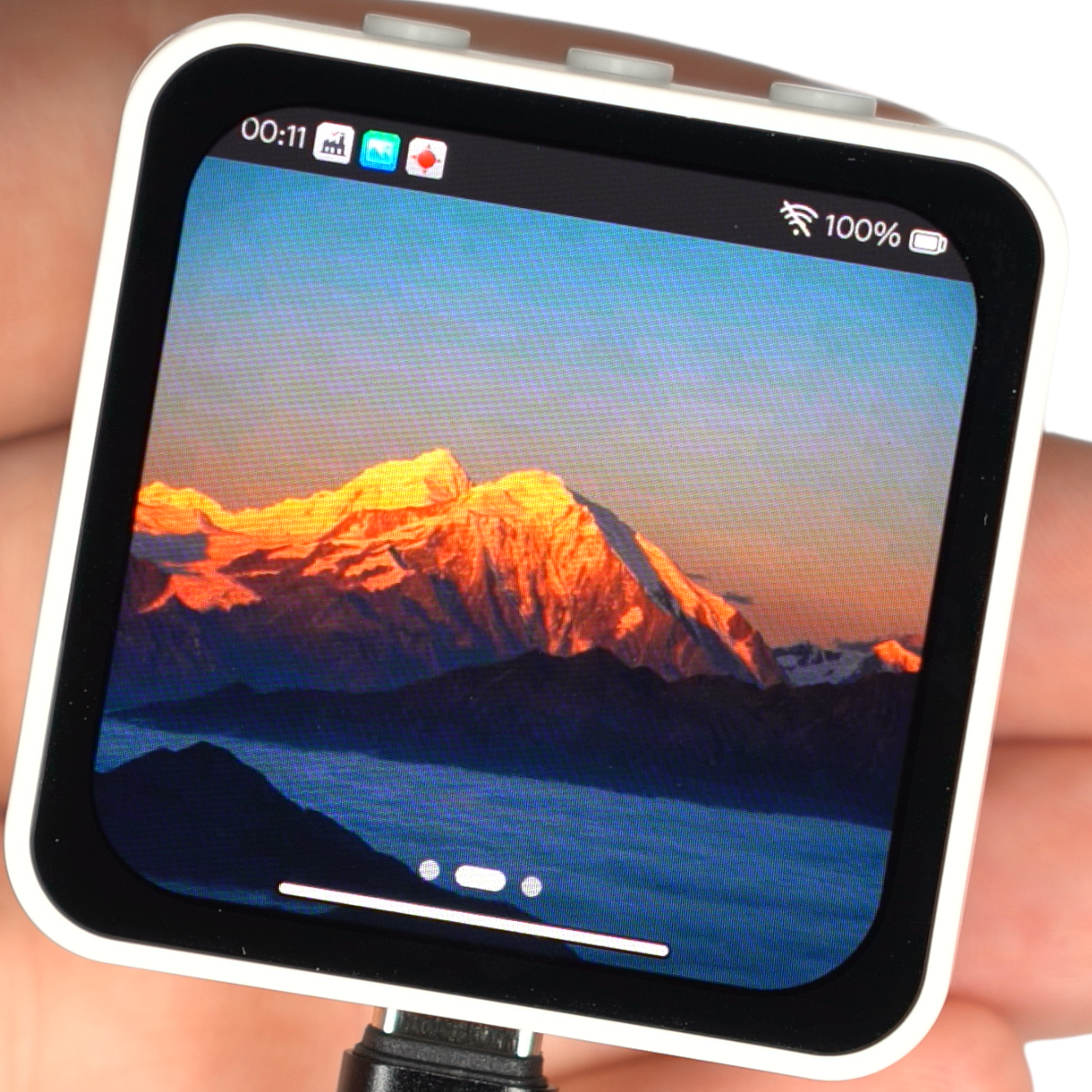

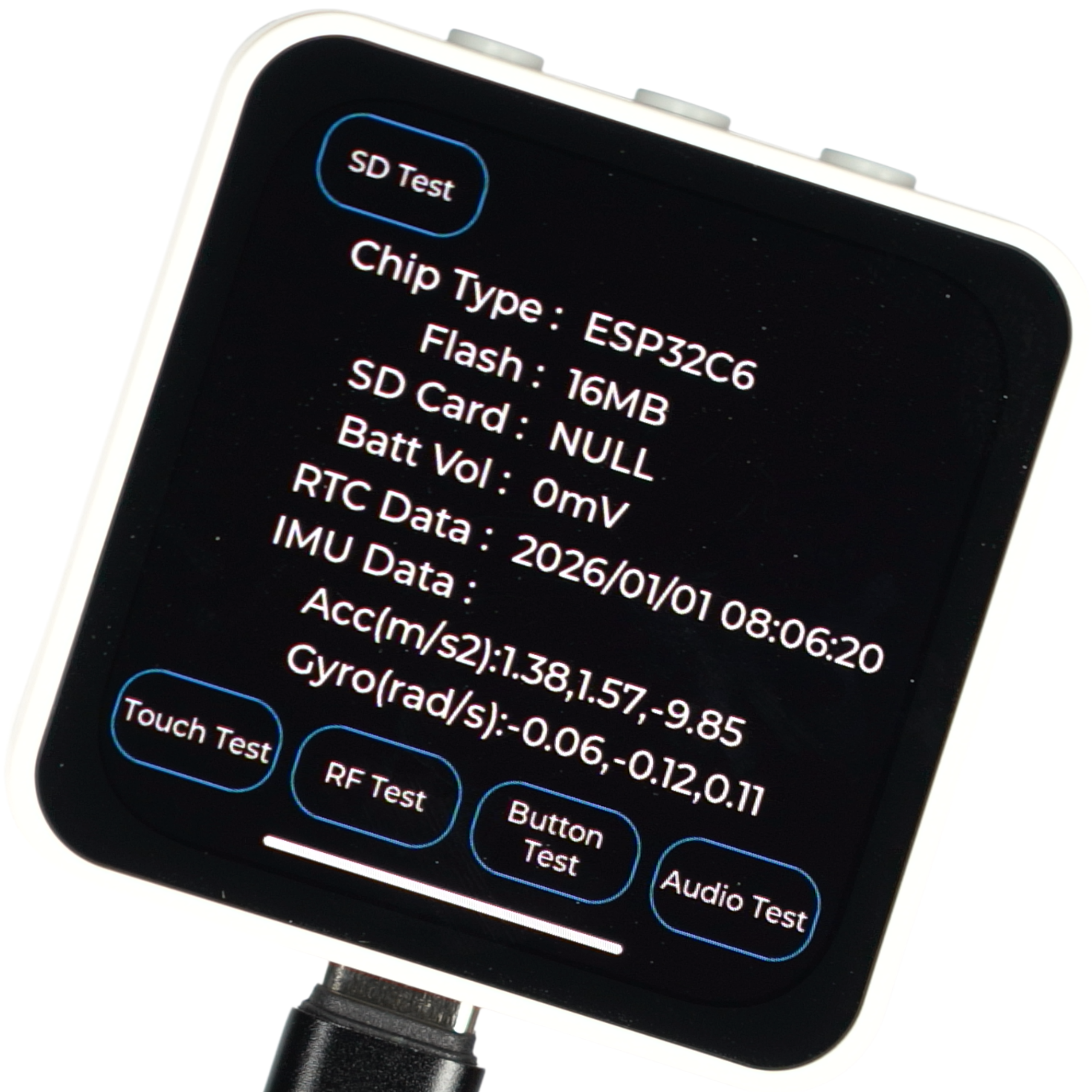

Zintegrowany ekran AMOLED o rozdzielczości 480 x 480 pikseli oferuje wysoki kontrast, szerokie kąty widzenia oraz odwzorowanie 16,7 mln kolorów. Wbudowany pojemnościowy panel dotykowy umożliwia realizację funkcji sterowania oraz budowę interaktywnych interfejsów użytkownika. Zastosowanie technologii AMOLED pozwala na uzyskanie wysokiej jakości obrazu przy niskim poborze energii.

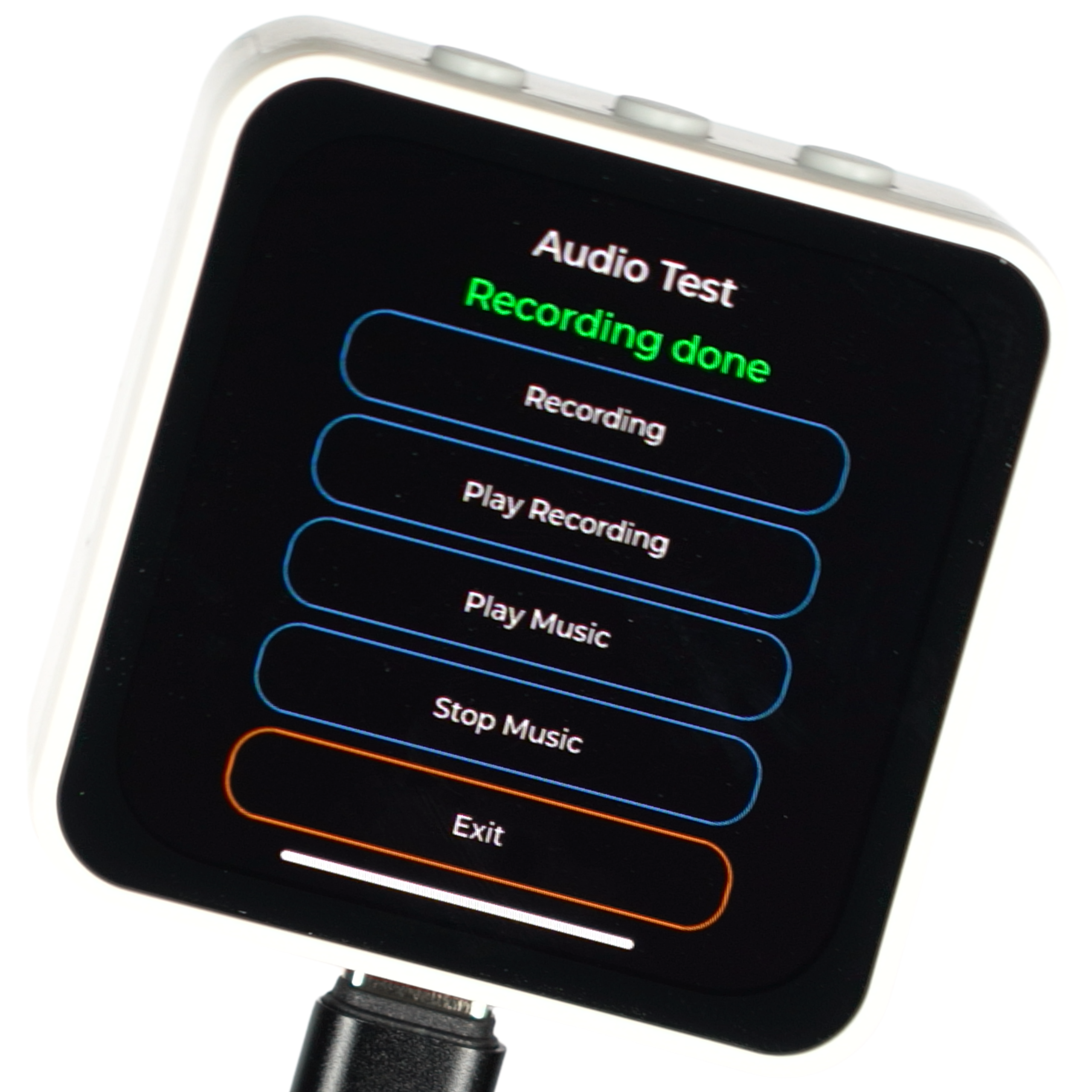

Płytkę wyposażono w 6-osiowy czujnik IMU, układ RTC oraz mikrofony, co umożliwia realizację aplikacji analizy ruchu oraz systemów sterowania głosowego. Zintegrowany kodek audio oraz układ redukcji echa pozwalają na przetwarzanie sygnałów audio w czasie rzeczywistym.

Układ zasilania oparty na AXP2101 zapewnia efektywne zarządzanie energią oraz pracę z akumulatorem Li-ion 3,7 V. Na pokładzie znajdują się także port USB Type-C, złącza komunikacyjne oraz gniazdo kart TF, co pozwala na rozbudowę funkcjonalności i integrację z systemami zewnętrznymi.

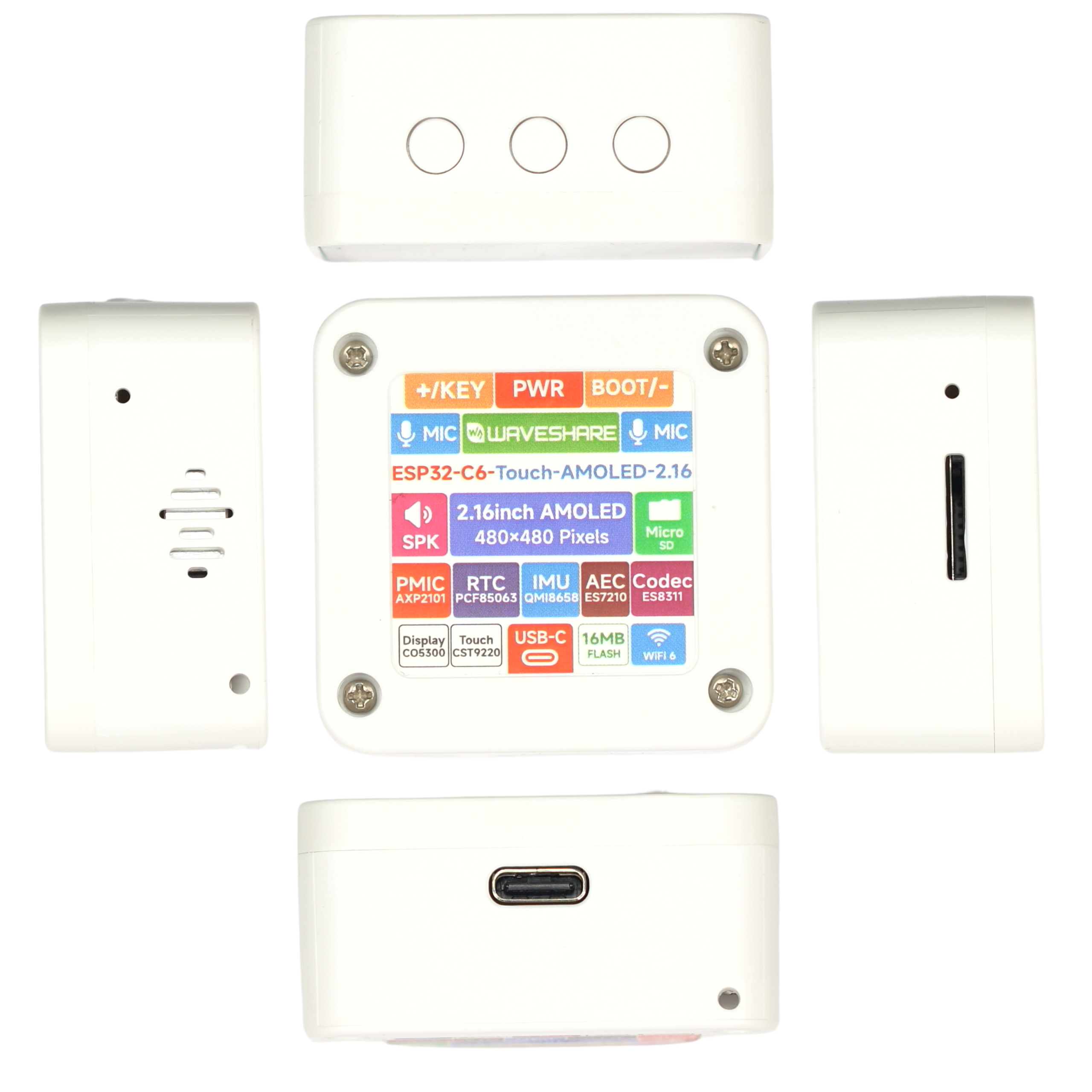

Elementy płytki

1. ESP32-C6 – zintegrowany, jednordzeniowy procesor RISC-V o taktowaniu do 160 MHz, obsługa Wi-Fi 6 2,4 GHz oraz Bluetooth 5 LE
2. AXP2101 – zintegrowany układ zarządzania zasilaniem
3. Pamięć NOR Flash 16 MB – do przechowywania danych
4. QMI8658 – 6-osiowy czujnik IMU (akcelerometr 3-osiowy i żyroskop 3-osiowy)
5. ES8311 – niskomocowy kodek audio
6. ES7210 – układ ADC do redukcji echa
7. Złącze akumulatora Li-ion MX1.25 – złącze 2-pinowe do akumulatora 3,7 V z obsługą ładowania i rozładowania
8. Wbudowana antena – obsługa Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE
9. Złącze IPEX 1 – aktywowane poprzez przelutowanie rezystora na płytce
10. Przycisk BOOT – używany podczas uruchamiania do wejścia w tryb programowania
11. Przycisk PWR – długie przytrzymanie wyłącza zasilanie, krótkie naciśnięcie włącza urządzenie
12. Przycisk KEY – obsługa funkcji definiowanych przez użytkownika
13. Układ dwóch mikrofonów – obsługa zaawansowanych funkcji przetwarzania głosu
14. Pady głośnika 2PIN – wyjście sygnału audio do podłączenia zewnętrznego głośnika
15. Gniazdo karty TF – obsługa kart w formacie FAT32 do rozszerzenia pamięci
16. PCF85063 – układ RTC do podtrzymania czasu
17. Port USB Type-C – programowanie oraz komunikacja z ESP32-C6
18. Złącze wyświetlacza 2.16" – dedykowany interfejs do podłączenia panelu wyświetlacza
19. Wzmacniacz audio – układ wzmacniacza mocy zapewniający wyraźny sygnał audio

Kluczowe cechy techniczne

• Mikrokontroler: ESP32-C6 (RISC-V 32-bit, do 160 MHz)
• Pamięć Flash: 16 MB
• Pamięć SRAM: 512 KB + 16 KB

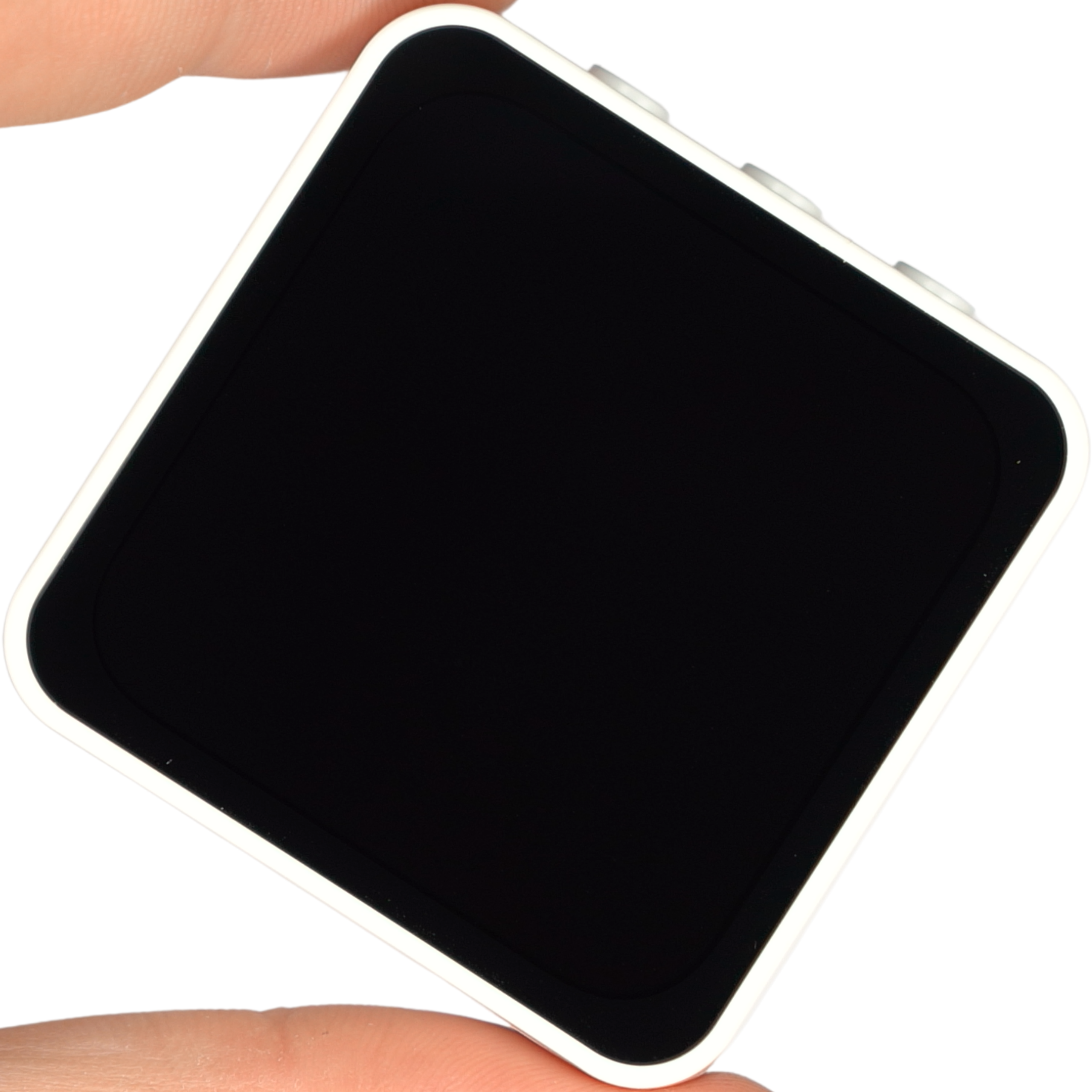

• Wyświetlacz: 2,16" AMOLED
• Rozdzielczość: 480 x 480 pikseli
• Ilość kolorów: 16,7 mln
• Jasność: 600 cd/m²
• Kontrast: 100000:1
• Kąt widzenia: 178°
• Panel dotykowy: Tak (pojemnościowy)
• Sterownik wyświetlacza: CO5300
• Układ dotykowy: CST9220
• Czujnik IMU: QMI8658 (6-osiowy)
• RTC: PCF85063
• Audio: ES8311, ES7210, dwa mikrofony
• Łączność: Wi-Fi 6 2,4 GHz, Bluetooth 5 LE, IEEE 802.15.4
• Zasilanie: USB Type-C, akumulator Li-ion 3,7 V
• Układ zasilania: AXP2101
• Interfejsy: I2C, UART, USB
• Gniazdo karty: TF
• Masa: 0,062 kg

Przykładowe zastosowania

• Budowa zaawansowanych, dotykowych interfejsów użytkownika (HMI) w systemach wbudowanych
• Systemy interakcji głosowej i sterowania głosem dzięki podwójnemu mikrofonowi i redukcji echa
• Projekty IoT wykorzystujące łączność Wi-Fi 6, Bluetooth 5 LE oraz IEEE 802.15.4 (Thread/Zigbee)
• Aplikacje analizy ruchu i orientacji dzięki wbudowanemu 6-osiowemu czujnikowi IMU
• Interaktywne panele sterowania dla systemów automatyki domowej
• Kompaktowe urządzenia audio z możliwością podłączenia zewnętrznego głośnika

Korzyści

• Nowoczesny procesor ESP32-C6 (RISC-V) z obsługą Wi-Fi 6 i standardu IEEE 802.15.4
• Wysokiej jakości ekran AMOLED o dużej jasności (600 cd/m²) i wysokim kontraście (100000:1)
• Wbudowany panel dotykowy umożliwiający intuicyjną interakcję z urządzeniem
• Bogaty zestaw peryferiów audio (kodek, redukcja echa, wzmacniacz, mikrofony) gotowy do zastosowań głosowych

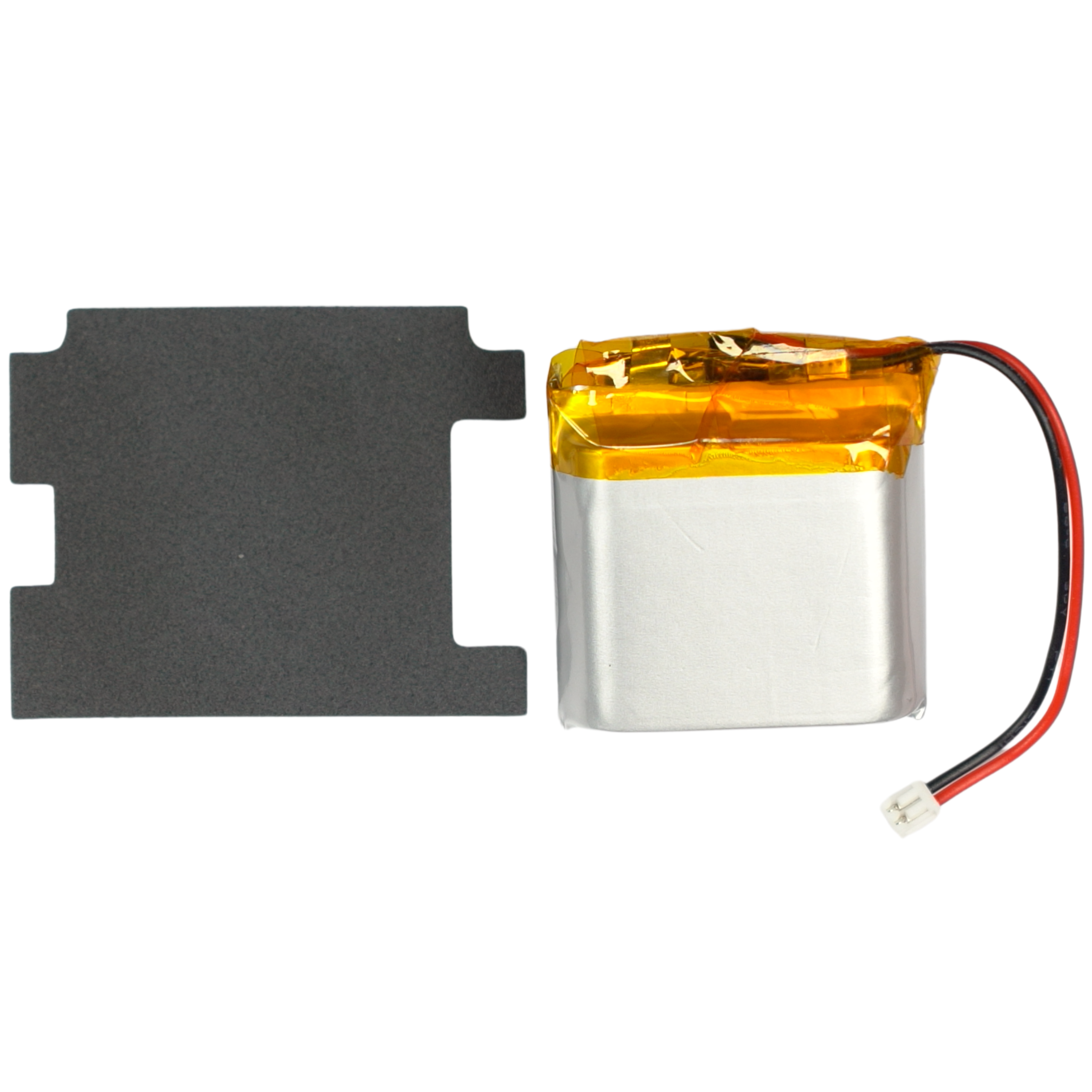

• Dołączony akumulator i zarządzanie energią przez AXP2101 zapewniające pracę mobilną
• Możliwość rozbudowy dzięki gniazdu kart TF oraz dostępnym interfejsom I2C i UART
