Moduł do Claude Clawdmeter ESP32-S3 AMOLED 1.8″ ekran dotykowy 368×448

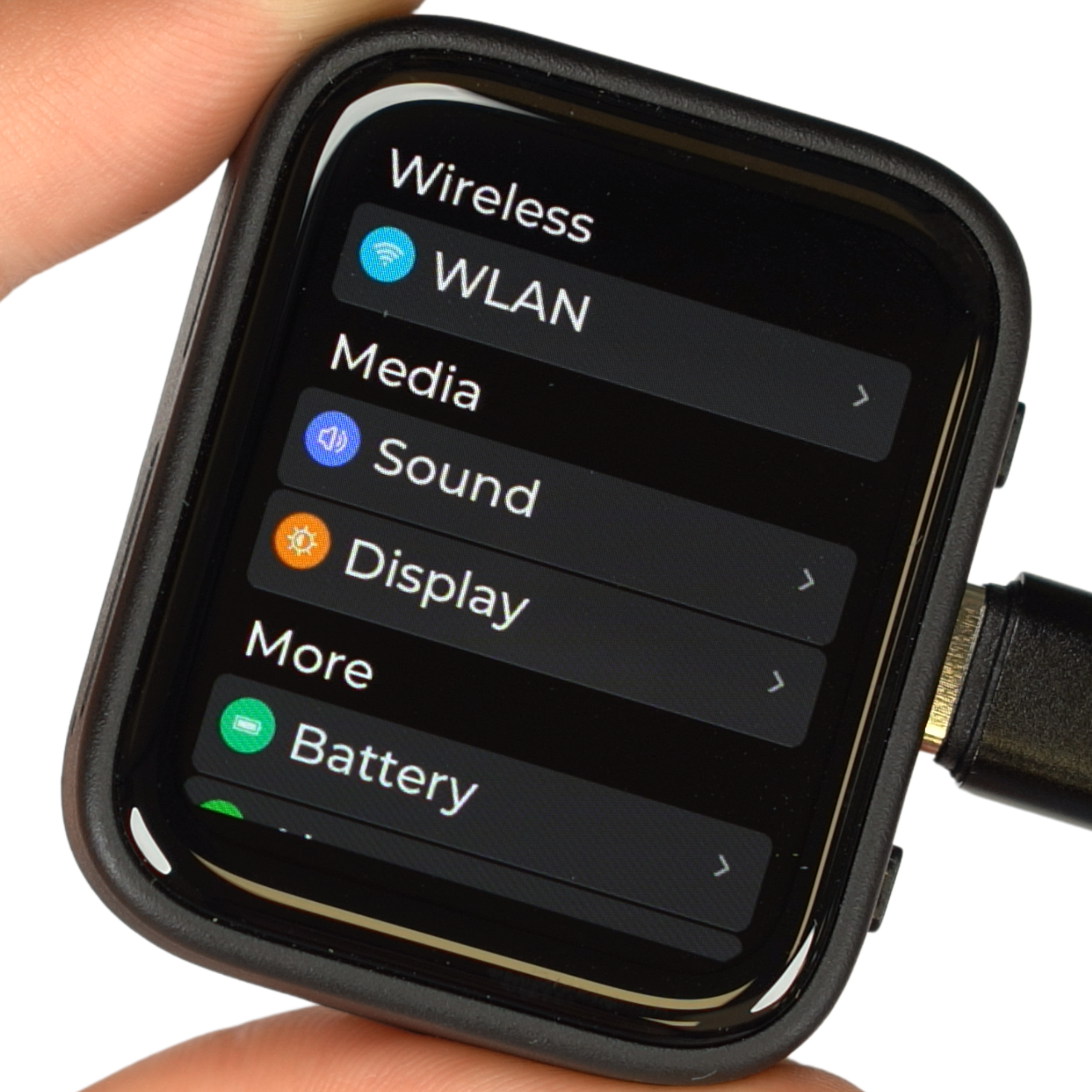

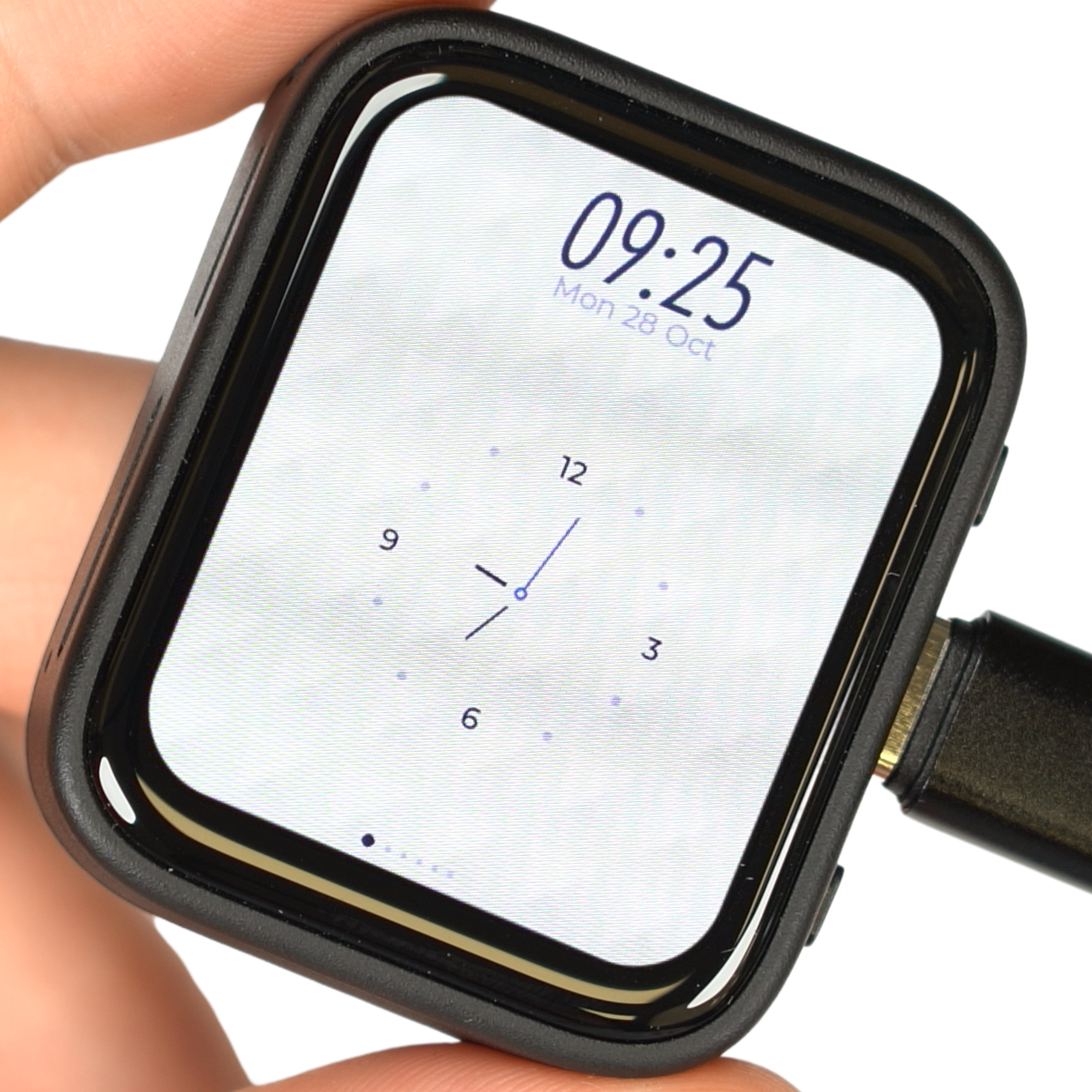

Moduł ESP32-S3-Touch-AMOLED-1.8 z dotykowym wyświetlaczem AMOLED

Kompaktowy moduł rozwojowy oparty na mikrokontrolerze ESP32-S3R8 z dwurdzeniowym procesorem Xtensa 32-bit LX7 taktowanym zegarem do 240 MHz. Układ zapewnia bezprzewodową łączność Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 5 LE, dzięki czemu doskonale sprawdzi się w projektach IoT. Na płytce umieszczono dotykowy ekran AMOLED o przekątnej 1,8 cala i rozdzielczości 368 x 448 pikseli, oferujący 16,7 mln kolorów oraz szeroki kąt widzenia 178°, co przekłada się na żywe barwy i wyraźny obraz.

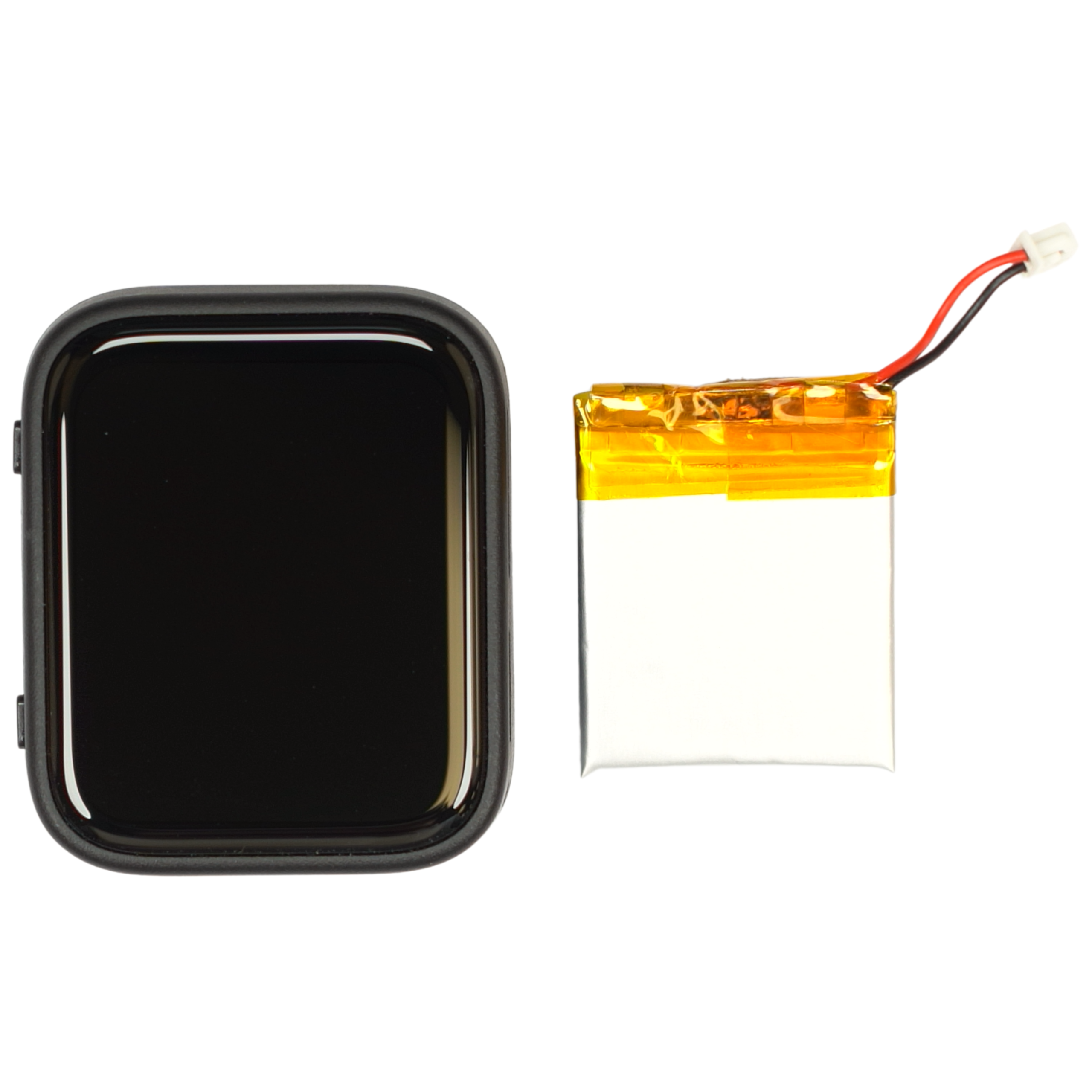

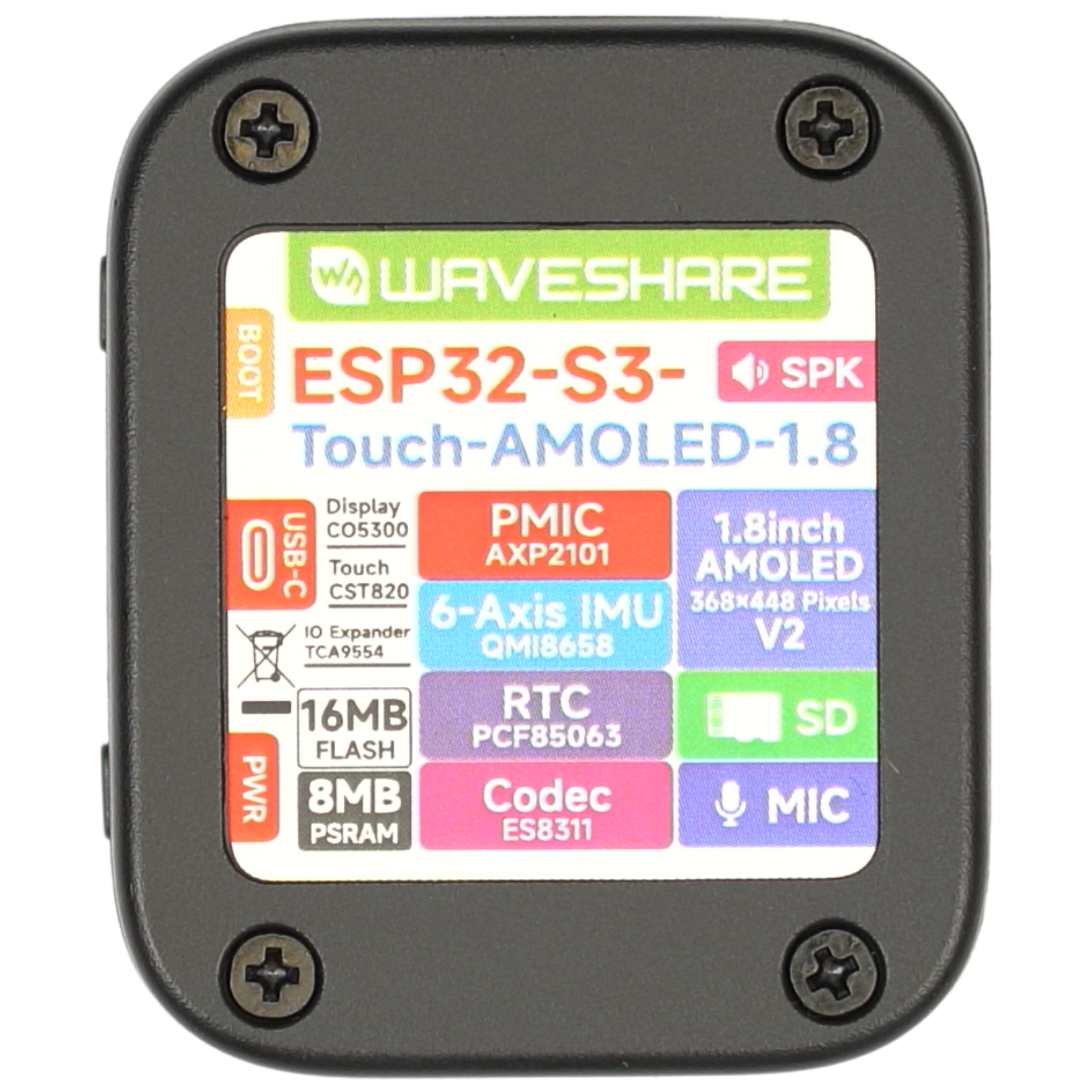

Za obsługę dotyku pojemnościowego odpowiada kontroler FT3168 komunikujący się przez interfejs I2C, natomiast sterowanie samym wyświetlaczem realizowane jest magistralą QSPI. Moduł wyposażono w bogaty zestaw peryferiów: czujnik ruchu IMU QMI8658 (akcelerometr i żyroskop 3-osiowy), zegar czasu rzeczywistego RTC PCF85063, kodek audio ES8311 wraz z mikrofonem i głośnikiem, a także slot na kartę TF. Zasilaniem zarządza układ AXP2101, a w komplecie dołączono akumulator litowy 3,7 V ładowany przez port USB Type-C.

Uwaga: Obudowa z uchylną pokrywą ułatwia montaż modułu w projektach DIY oraz urządzeniach wbudowanych. Dostępne rezerwy GPIO, UART, I2C i USB pozwalają na swobodne rozbudowywanie własnych konstrukcji.

Kluczowe cechy techniczne

• Mikrokontroler: ESP32-S3R8 (Xtensa 32-bit LX7, dwurdzeniowy, do 240 MHz)
• Łączność bezprzewodowa: Wi-Fi 2,4 GHz (802.11 b/g/n) i Bluetooth 5 LE
• Pamięć: 16 MB Flash, 8 MB PSRAM, 512 kB SRAM, 384 kB ROM

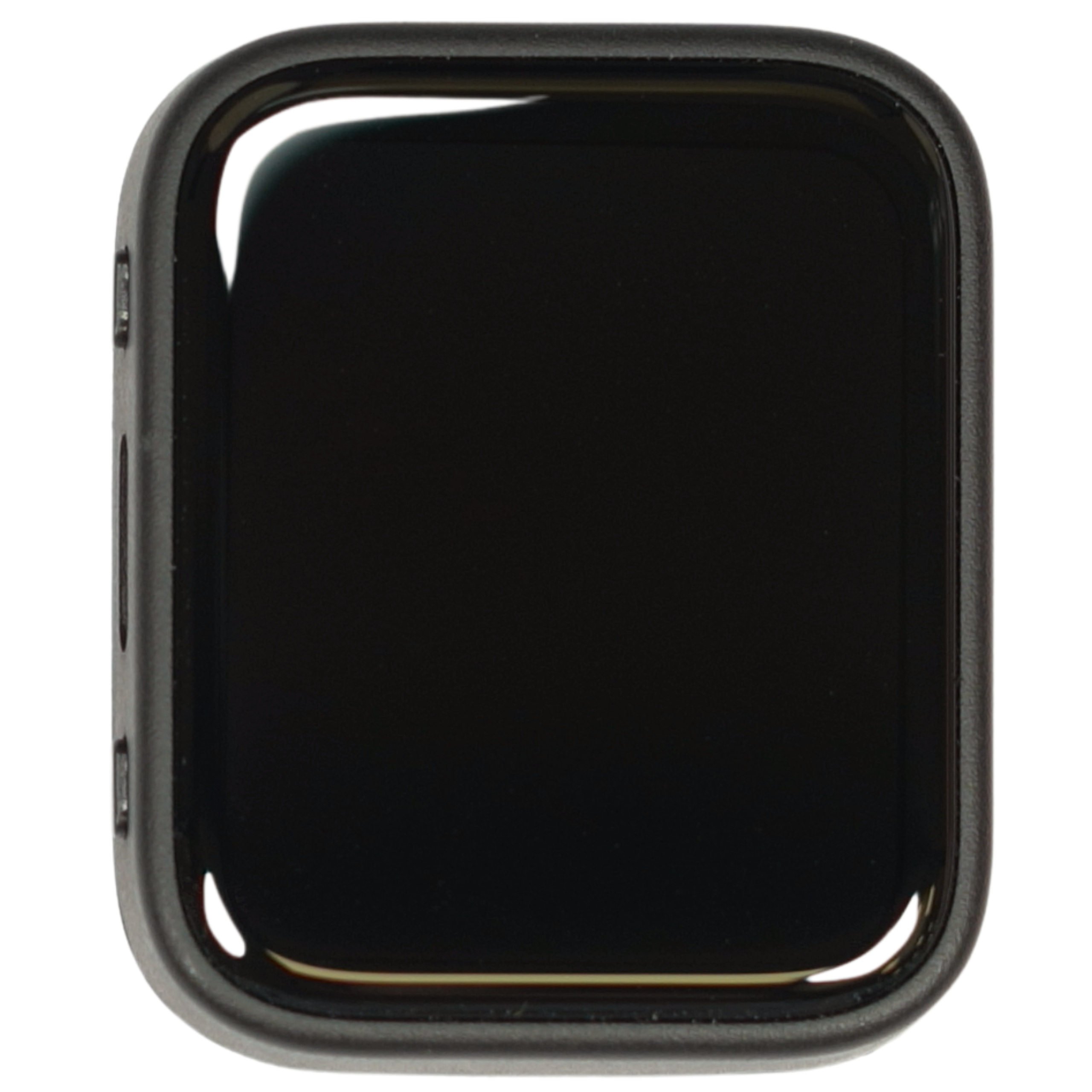

• Technologia matrycy: AMOLED
• Panel dotykowy: Tak (pojemnościowy, FT3168 / I2C)
• Przekątna ekranu: 1,8 cala
• Rozdzielczość: 368 x 448 pikseli
• Ilość kolorów: 16,7 mln
• Kąt widzenia: 178°
• Interfejs wyświetlacza: QSPI
• Czujnik IMU: QMI8658 (akcelerometr i żyroskop 3-osiowy)
• Zegar RTC: PCF85063
• Audio: Kodek ES8311, mikrofon, głośnik
• Zarządzanie zasilaniem: AXP2101
• Zasilanie: Akumulator litowy 3,7 V (złącze MX1.25), ładowanie przez USB Type-C

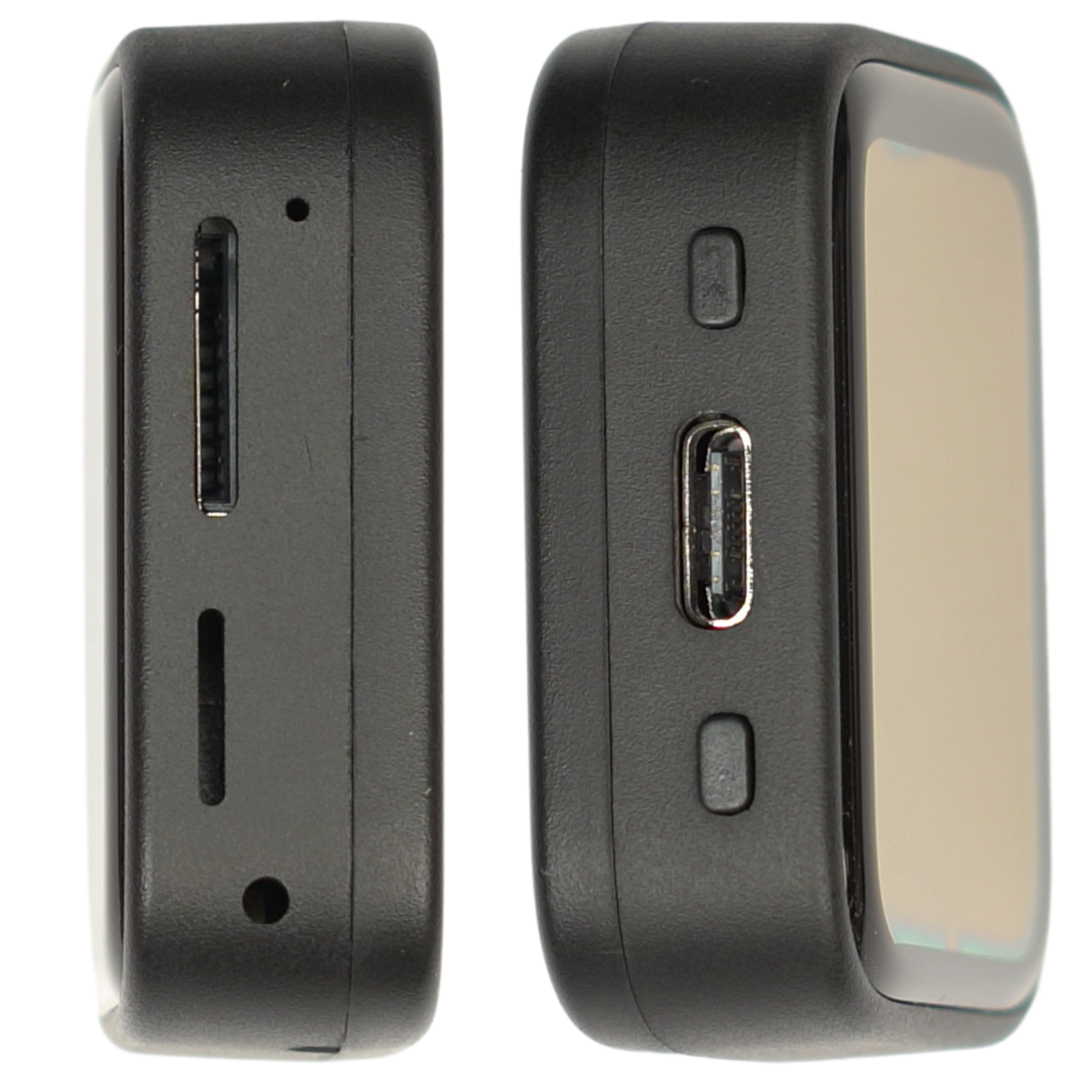

• Złącza: Slot kart TF, USB Type-C, przyciski PWR i BOOT
• Wyprowadzenia: Rezerwy GPIO, UART, I2C, USB

Przykładowe zastosowania

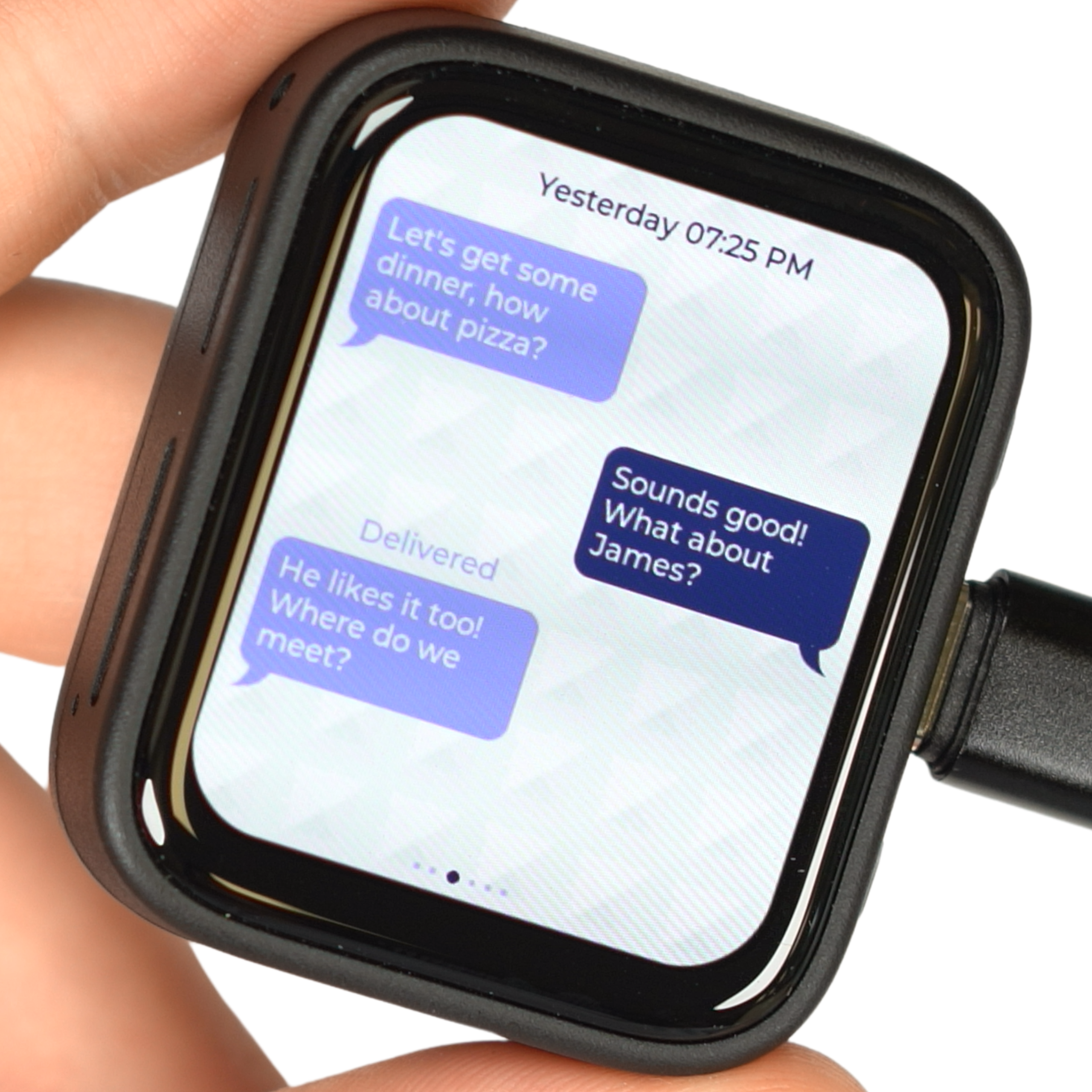

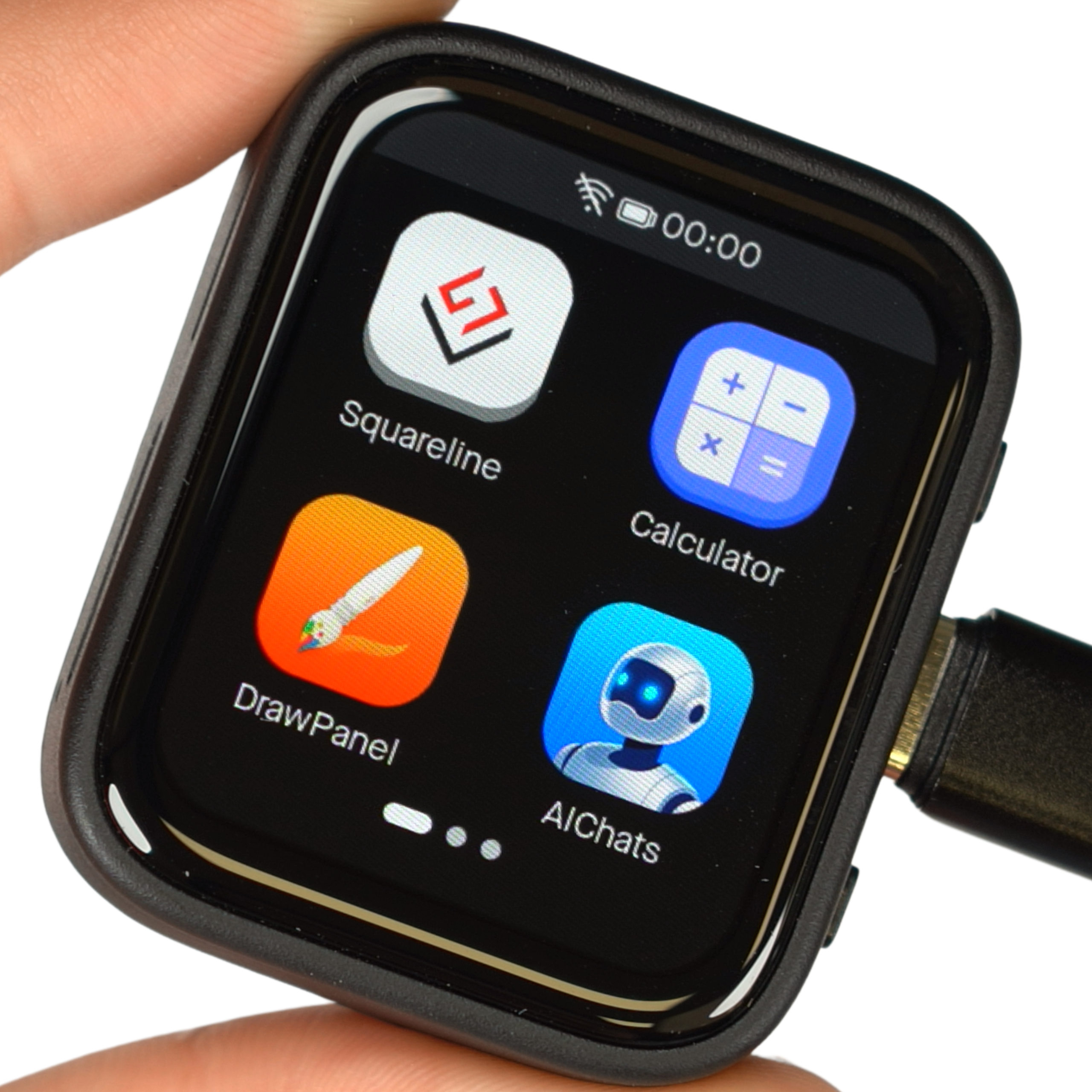

• Budowa nowoczesnych, dotykowych interfejsów użytkownika (GUI) w systemach wbudowanych
• Projekty IoT wykorzystujące łączność Wi-Fi oraz Bluetooth 5 LE
• Konstrukcja przenośnych urządzeń audio z obsługą mikrofonu i głośnika
• Aplikacje wykrywające ruch i orientację dzięki wbudowanemu czujnikowi IMU
• Interaktywne panele sterowania dla systemów automatyki domowej
• Kompaktowe urządzenia noszone (wearables) i gadżety DIY

Korzyści

• Wydajny, dwurdzeniowy procesor ESP32-S3 z dużą ilością pamięci Flash i PSRAM

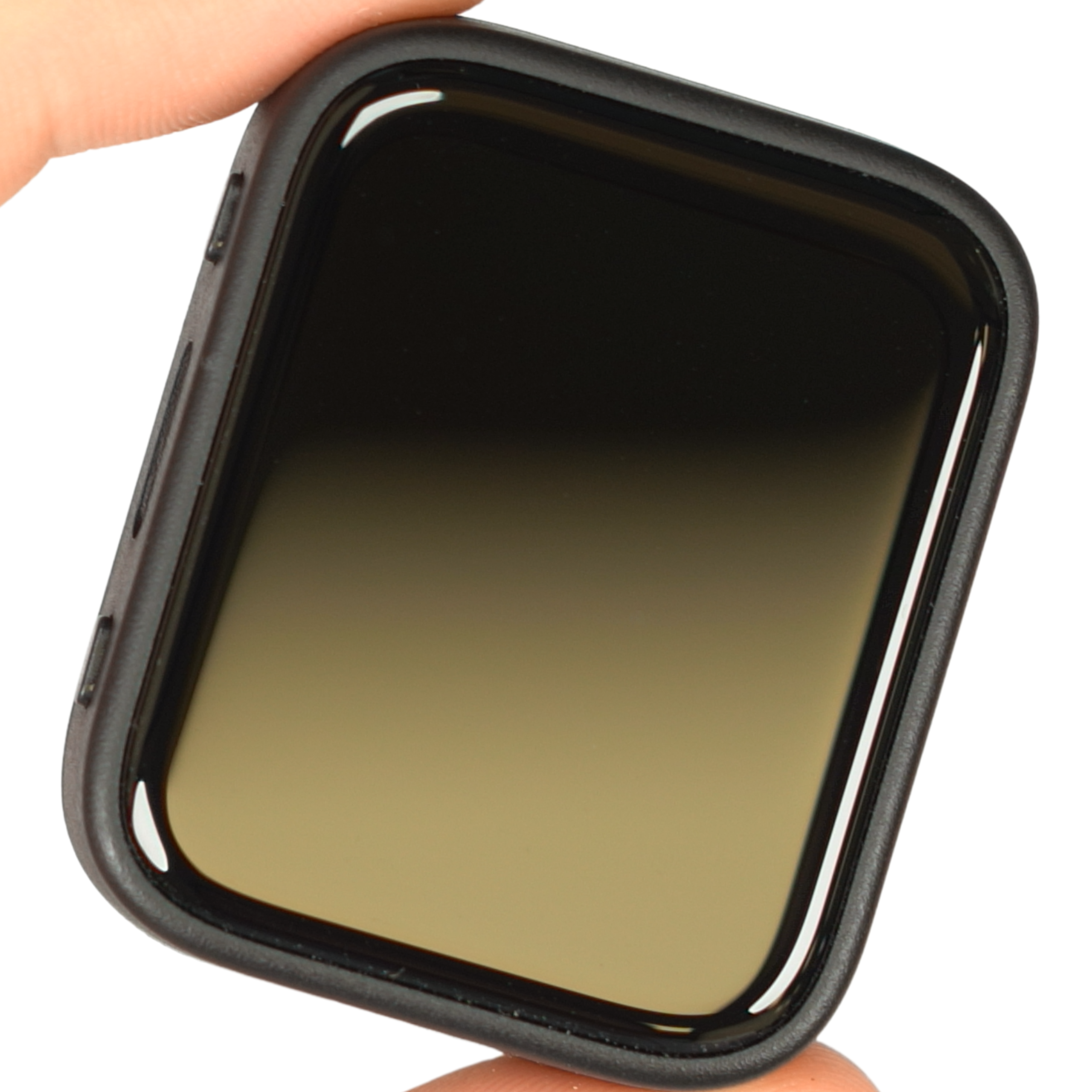

• Wysokiej jakości ekran AMOLED zapewniający żywe barwy i szeroki kąt widzenia
• Wbudowany panel dotykowy umożliwiający intuicyjną interakcję z urządzeniem
• Bogaty zestaw peryferiów (IMU, RTC, audio) gotowy do wykorzystania
• Dołączony akumulator i ładowanie przez USB Type-C zapewniające pracę mobilną
• Obudowa z uchylną pokrywą ułatwiająca integrację w projektach DIY
