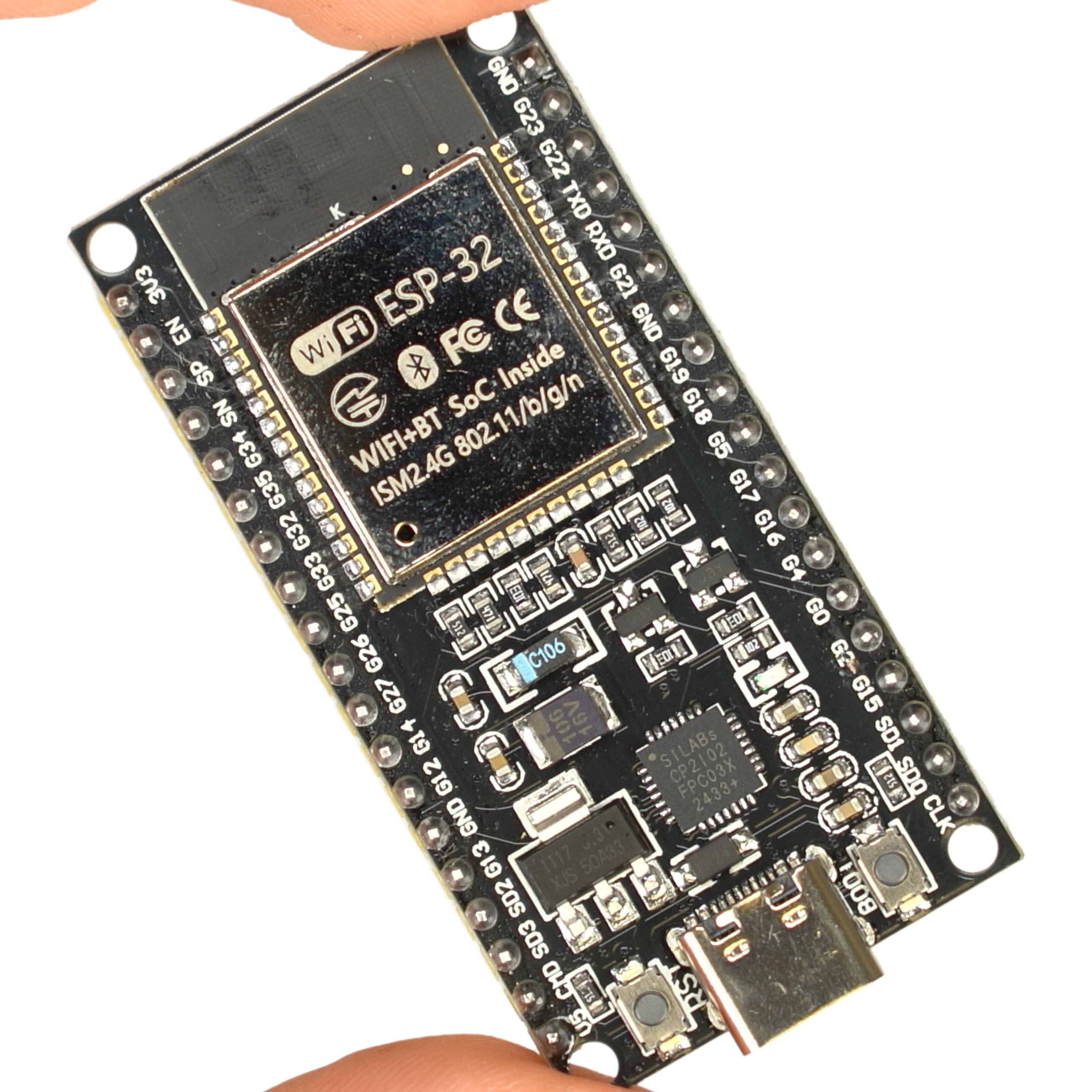

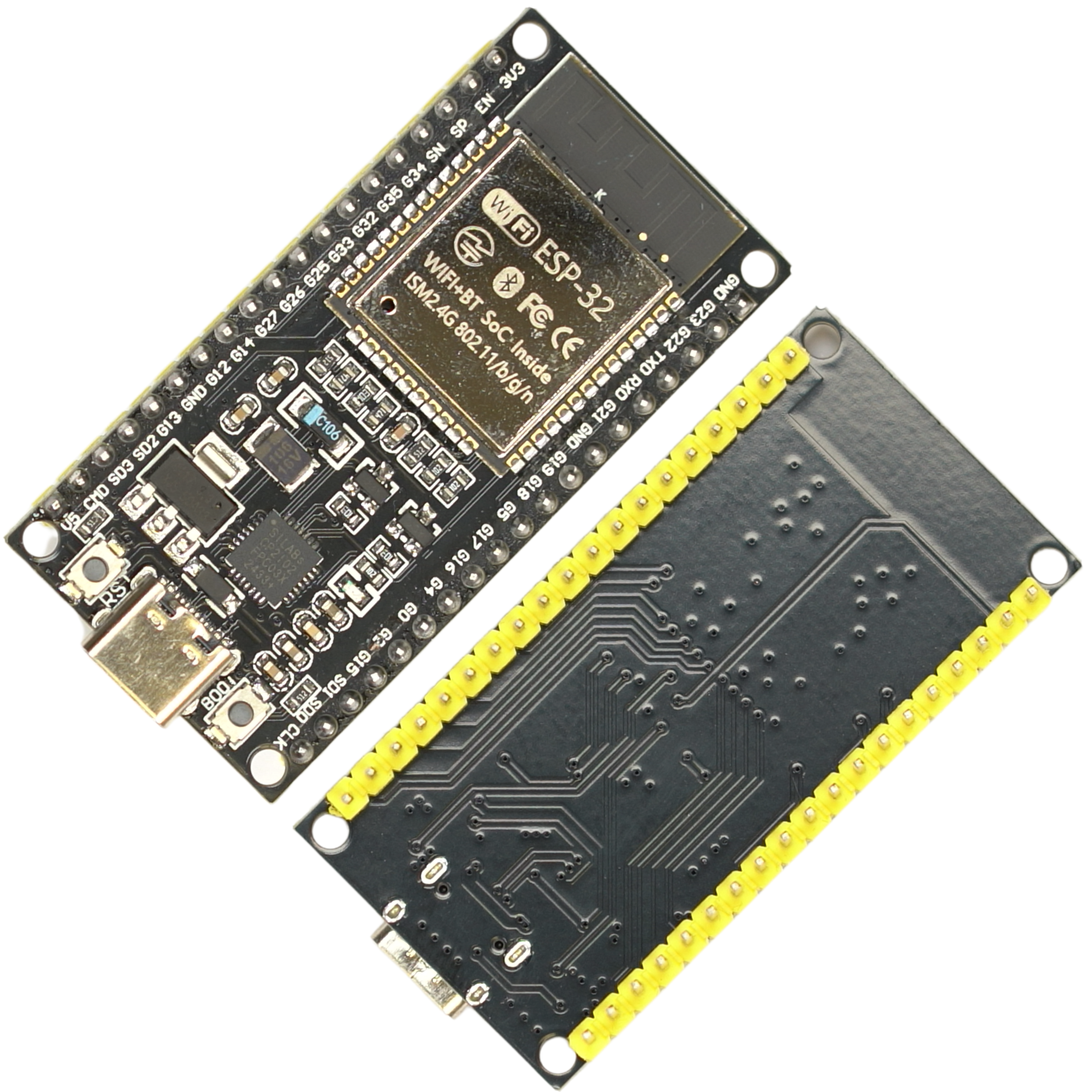

Płytka Deweloperska ESP32 38pin CP2102 USB-C

Wydajna i wszechstronna platforma uruchomieniowa oparta na zaawansowanym układzie ESP-WROOM-32 marki Espressif. To kompletne narzędzie przeznaczone do tworzenia nowoczesnych systemów automatyki i projektów Internetu Rzeczy (IoT). Prezentowana wersja posiada szeroki układ wyprowadzeń - odległość między rzędami pinów wynosi 25.4mm, co jest kluczowe przy doborze odpowiednich płytek rozszerzających. Komunikacja i programowanie realizowane są za pomocą nowoczesnego portu USB-C we współpracy z niezwykle stabilnym układem konwertera CP2102.

Urządzenie cechuje się ogromną elastycznością programistyczną. Doskonale sprawdzi się jako główny kontroler w projektach opartych na Arduino, jako alternatywa dla ESP8266 czy też jako moduł komunikacyjny rozszerzający funkcjonalności Raspberry Pi.

Kluczowe cechy techniczne

• Mikrokontroler: Dwurdzeniowy układ Xtensa LX6 pracujący z częstotliwością do 240 MHz
• Pamięć: 520 KB SRAM, 448 KB ROM oraz wbudowane 4 MB Flash
• Komunikacja bezprzewodowa: Układ obsługuje Wi-Fi 802.11 b/g/n oraz Bluetooth v4.2 BR/EDR z obsługą profilu BLE
• Interfejs PC: Niezawodny konwerter USB-UART CP2102 z gniazdem USB-C
• Piny wejścia/wyjścia: Łącznie 38 pinów goldpin o standardowym rastrze 2.54 mm (rozstaw rzędów 25.4 mm)
• Dostępne magistrale: SPI, I2C, UART, I2S, PWM
• Zintegrowane peryferia: Przetworniki ADC (12-bit, 18 kanałów) i DAC (8-bit, 2 kanały) oraz czujnik Halla
• Zasilanie układu: Praca w logice 3.3V, wbudowany stabilizator napięcia do zasilania z portu USB (5V)
• Wbudowane przyciski: BOOT (programowanie) oraz RST (reset)
• Funkcje energooszczędne: Obsługa trybów deep sleep, light sleep oraz standby z użyciem koprocesora ULP

Korzyści z zastosowania modułu

• Zintegrowana łączność - obecność modułu Wi-Fi oraz Bluetooth w jednym fizycznym układzie pozwala na łatwą komunikację z niemal każdym środowiskiem.
• Ogromny zapas wydajności - dwa rdzenie taktowane zegarem 240 MHz gwarantują płynne działanie wymagających algorytmów i szyfrowania danych sprzętowo.
• Uniwersalność zasilania - możliwość podania napięcia bezpośrednio przez gniazdo USB-C lub do specjalnych pinów zasilających 3.3V / 5V.
• Szerokie zaplecze programistyczne - pełna obsługa popularnych środowisk takich jak Arduino IDE, PlatformIO, MicroPython oraz ESP-IDF.
• Bogactwo układów peryferyjnych - duża liczba przetworników analogowo-cyfrowych oraz sprzętowa obsługa popularnych protokołów komunikacyjnych na licznych wyprowadzeniach GPIO.

Przykładowe zastosowania

• Rozbudowane stacje pogodowe z bezpośrednim przesyłaniem pomiarów do serwerów chmurowych.
• Bramki sieciowe (gateway) zbierające dane z czujników Bluetooth Low Energy i udostępniające je przez lokalne Wi-Fi.
• Inteligentne sterowniki przekaźników i oświetlenia pracujące w ekosystemach Home Assistant lub openHAB.
• Projekty strumieniowania dźwięku w czasie rzeczywistym wykorzystujące cyfrowy protokół I2S.
• Systemy predykcyjnego utrzymania ruchu w przemyśle oparte na zaawansowanym przetwarzaniu sygnałów.
• Serwery WWW z interfejsem graficznym udostępniane wewnątrz sieci lokalnej.
