Przekaźnik z pilotem 433MHz 12V bezprzewodowy 230VAC 10A zdalne sterowanie

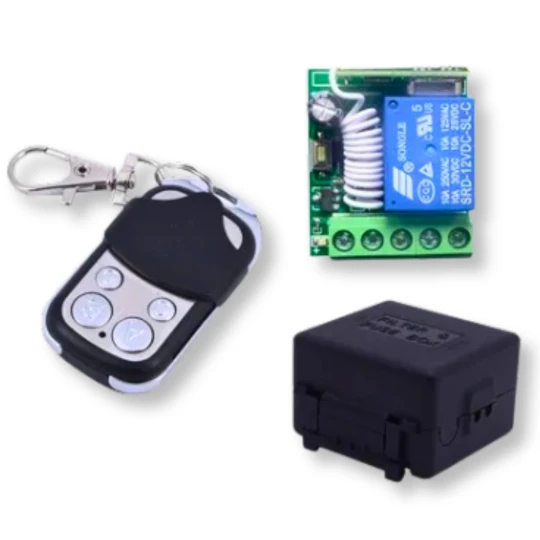

Bezprzewodowy moduł przekaźnika z pilotem 433MHz

Zdalne sterowanie urządzeniami elektrycznymi staje się proste dzięki bezprzewodowemu modułowi przekaźnika 12V. Urządzenie umożliwia wygodne zarządzanie oświetleniem, systemami alarmowymi czy napędami bram za pomocą dołączonego pilota 433 MHz. Moduł charakteryzuje się programowalnymi trybami pracy oraz solidną obudową, co gwarantuje wszechstronność i niezawodność w codziennym użytkowaniu.

Kluczowe cechy techniczne

• Napięcie zasilania: 12V DC
• Częstotliwość działania: 433 MHz
• Zasięg działania pilota: do 100 m w otwartej przestrzeni
• Maksymalne obciążenie przekaźnika: 10A / 250V AC lub 10A / 30V DC
• Typ przekaźnika: 1 kanał (NO / NC)
• Pamięć modułu: do 32 częstotliwości (przycisków)
• Pobór prądu: czuwanie ok. 5mA, załączony przekaźnik ok. 35mA

Korzyści z zastosowania modułu

• Wygodne sterowanie: możliwość włączania i wyłączania urządzeń na odległość bez modyfikacji instalacji elektrycznej.
• Wielofunkcyjność: obsługa wielu trybów pracy, w tym chwilowego, bistabilnego i czasowego.
• Bezpieczeństwo: separacja galwaniczna obwodów dzięki zastosowaniu przekaźnika elektromechanicznego.
• Prosta konfiguracja: intuicyjne programowanie za pomocą wbudowanego przycisku i diody sygnalizacyjnej.
• Kompaktowe wymiary: niewielka obudowa ułatwia montaż w ograniczonych przestrzeniach instalacyjnych.

Przykładowe zastosowania

• Zdalne sterowanie oświetleniem wewnątrz budynków oraz w ogrodzie.
• Bezprzewodowe otwieranie i zamykanie bram wjazdowych oraz garażowych.
• Zarządzanie pracą pomp wody, wentylatorów i innych silników elektrycznych.
• Załączanie i wyłączanie systemów alarmowych oraz kontroli dostępu.
• Sterowanie urządzeniami codziennego użytku, np. zasilaniem sprzętu RTV.

Instrukcja programowania trybów pracy

Tryb chwilowy: Przekaźnik pozostaje włączony tylko podczas trzymania wciśniętego przycisku na pilocie.

Programowanie: Naciśnij 1 raz krótko przycisk programowania. Dioda zaświeci się na stałe. Wciśnij wybrany przycisk pilota - dioda zamiga kilkukrotnie, potwierdzając zapisanie.

Tryb przełącznika jednoprzyciskowego (bistabilny): Pierwsze wciśnięcie przycisku włącza przekaźnik, drugie wciśnięcie go wyłącza.

Programowanie: Naciśnij 2 razy krótko przycisk programowania. Dioda zaświeci się na stałe. Wciśnij wybrany przycisk pilota - dioda zamiga kilkukrotnie.

Tryb przełącznika dwuprzyciskowego: Jeden przycisk pilota służy wyłącznie do włączania, a drugi do wyłączania przekaźnika.

Programowanie: Naciśnij 3 razy krótko przycisk programowania. Dioda zaświeci się na stałe. Wciśnij przycisk włączający na pilocie - dioda zamiga i zaświeci się ponownie. Wciśnij przycisk wyłączający - dioda zamiga kilkukrotnie.

Tryb przełącznika z odliczaniem czasowym

Wciśnięcie przycisku włącza przekaźnik na zaprogramowany czas. Ponowne wciśnięcie w trakcie odliczania powoduje natychmiastowe wyłączenie.

• Opóźnienie 5 sekund: Naciśnij 4 razy krótko przycisk programowania, a następnie wciśnij przycisk pilota.
• Opóźnienie 10 sekund: Naciśnij 5 razy krótko przycisk programowania, a następnie wciśnij przycisk pilota.
• Opóźnienie 15 sekund: Naciśnij 6 razy krótko przycisk programowania, a następnie wciśnij przycisk pilota.
• Opóźnienie 20 sekund: Naciśnij 7 razy krótko przycisk programowania, a następnie wciśnij przycisk pilota.

Kasowanie pamięci urządzenia

Czyszczenie pamięci: Naciśnij 8 razy krótko przycisk programowania. Dioda zamiga za każdym razem z wyjątkiem ósmego naciśnięcia, a następnie zamiga kilkukrotnie, co oznacza pomyślne usunięcie wszystkich zapamiętanych pilotów.

Specyfikacja fizyczna i wymiary

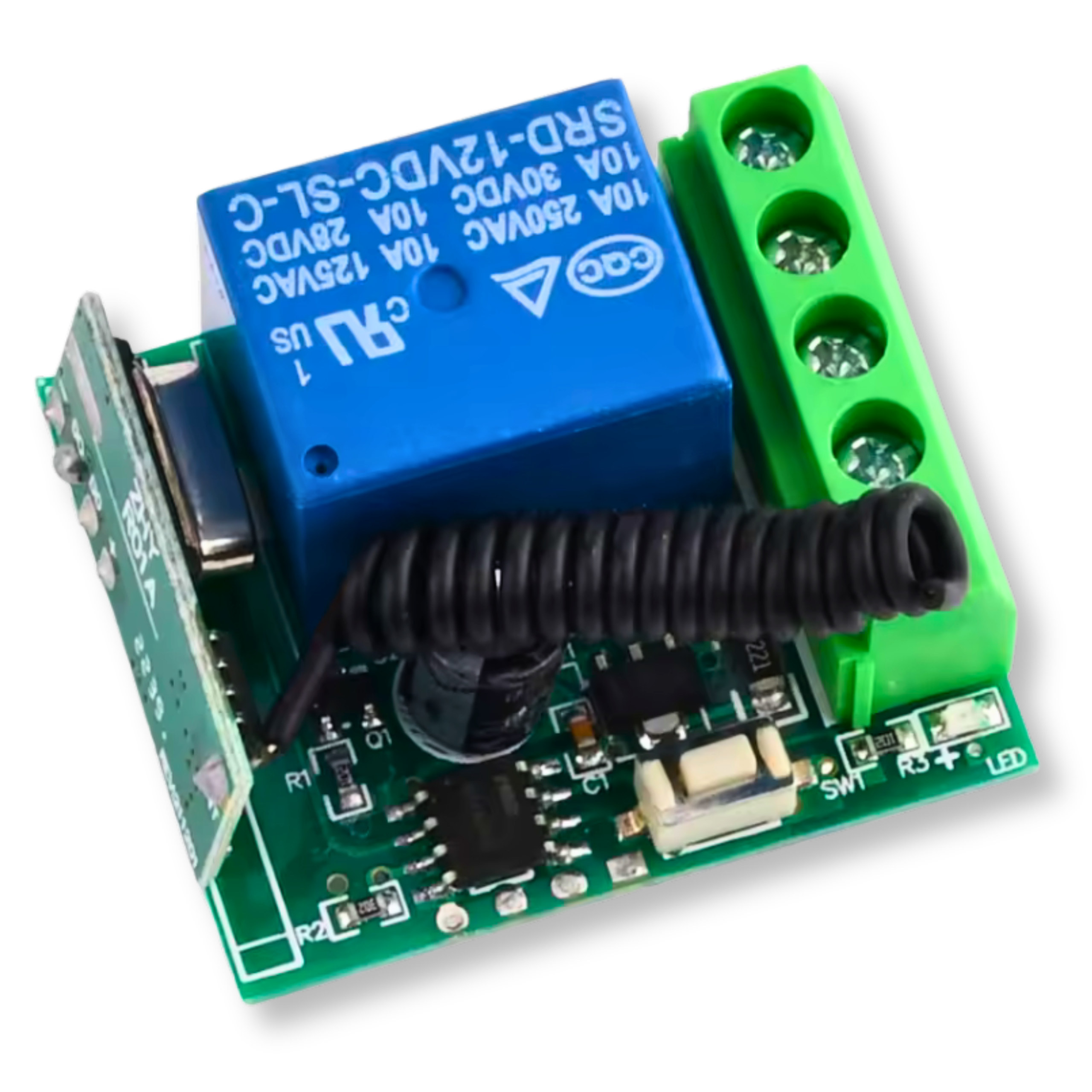

• Wymiary modułu: 70 mm x 40 mm x 20 mm
• Wymiary obudowy przekaźnika: 42 mm x 40 mm x 27 mm (wysokość)

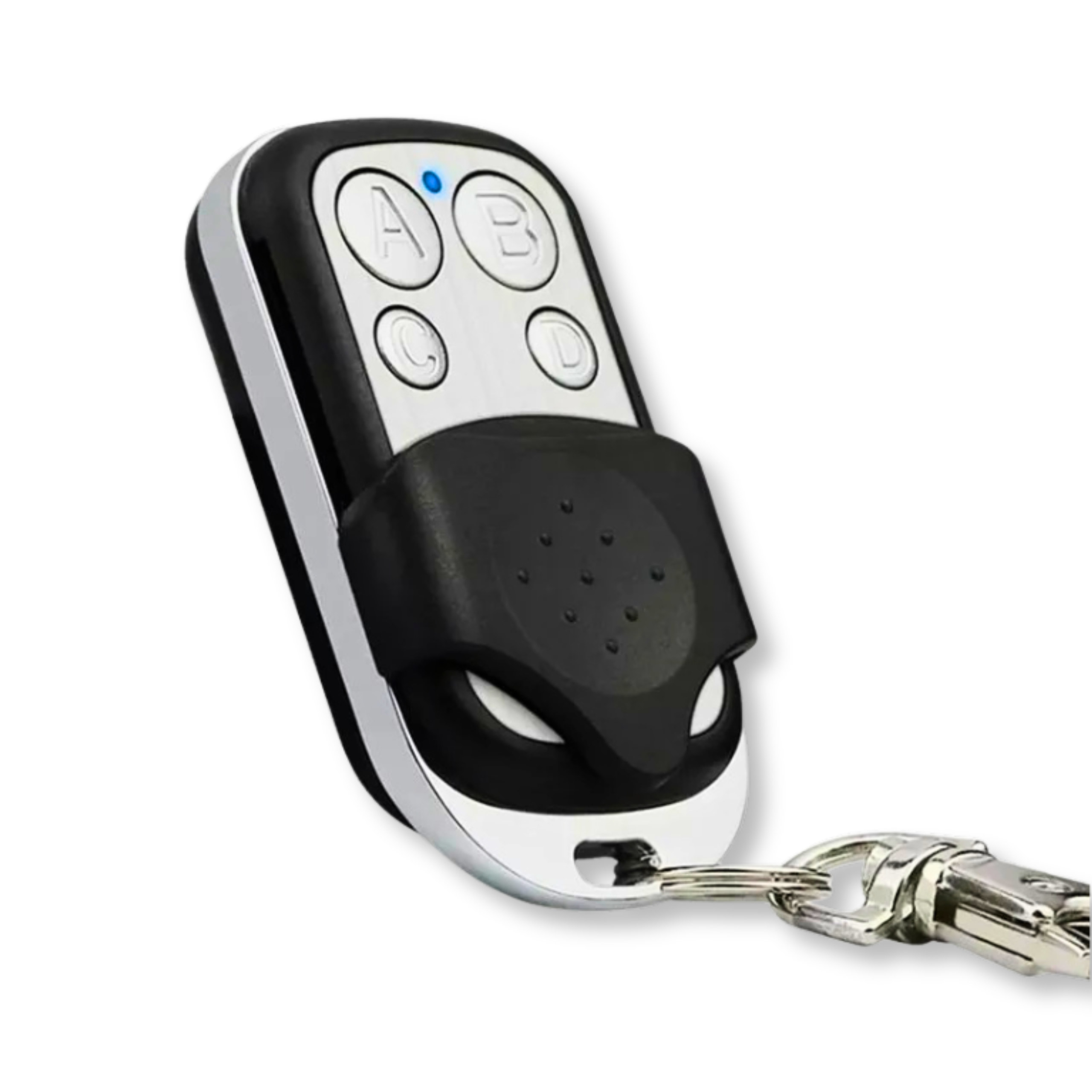

• Wymiary pilota: 55 mm x 30 mm x 14 mm (wysokość bez karabińczyka)
• Ilość przycisków na pilocie: 4
