WeMOS D1 Mini USB-C ESP8266 NodeMCU ESP-12F CH340 zgodny z Arduino + WiFi

WeMOS D1 Mini USB-C ESP8266 NodeMCU ESP-12F CH340 do Arduino do ESP8266

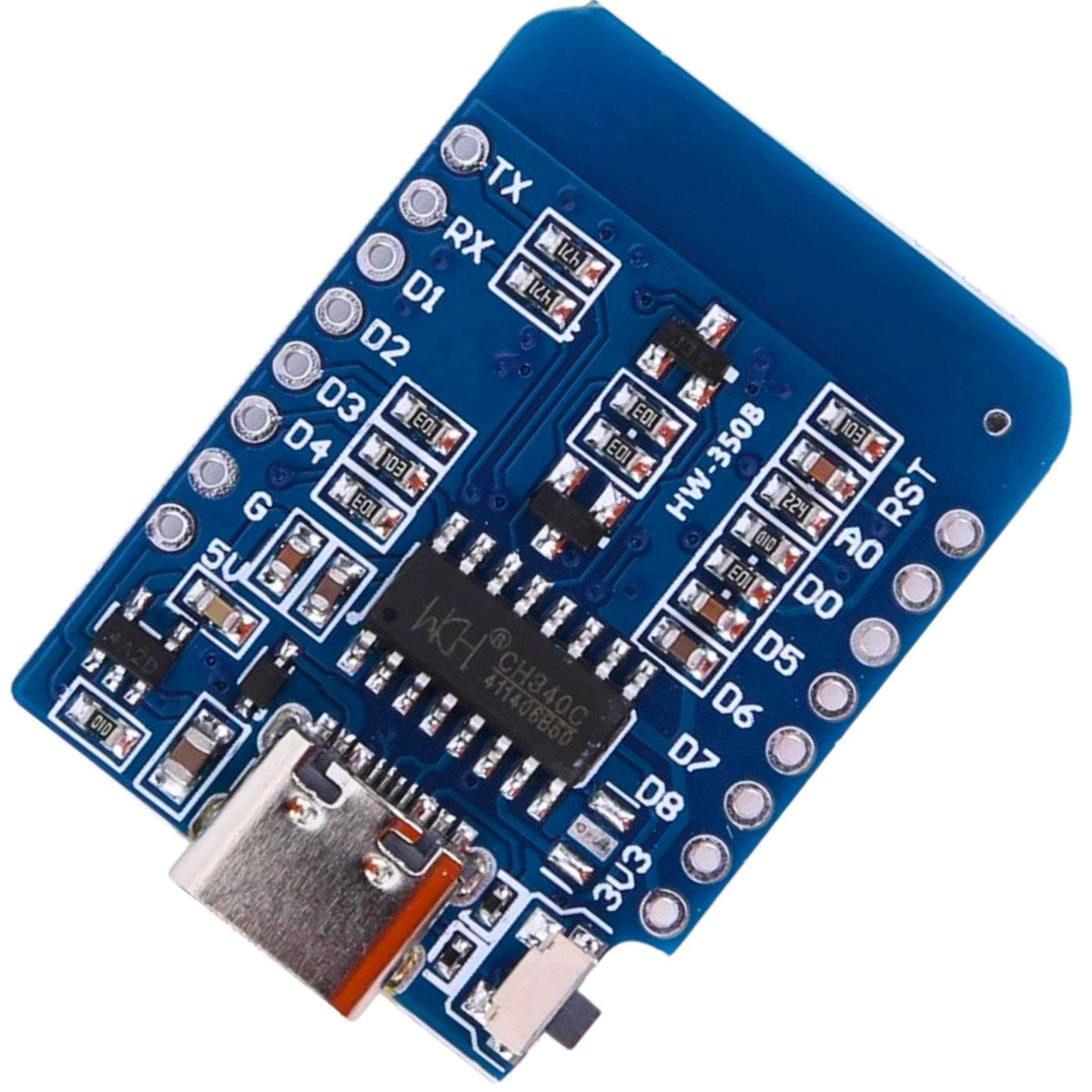

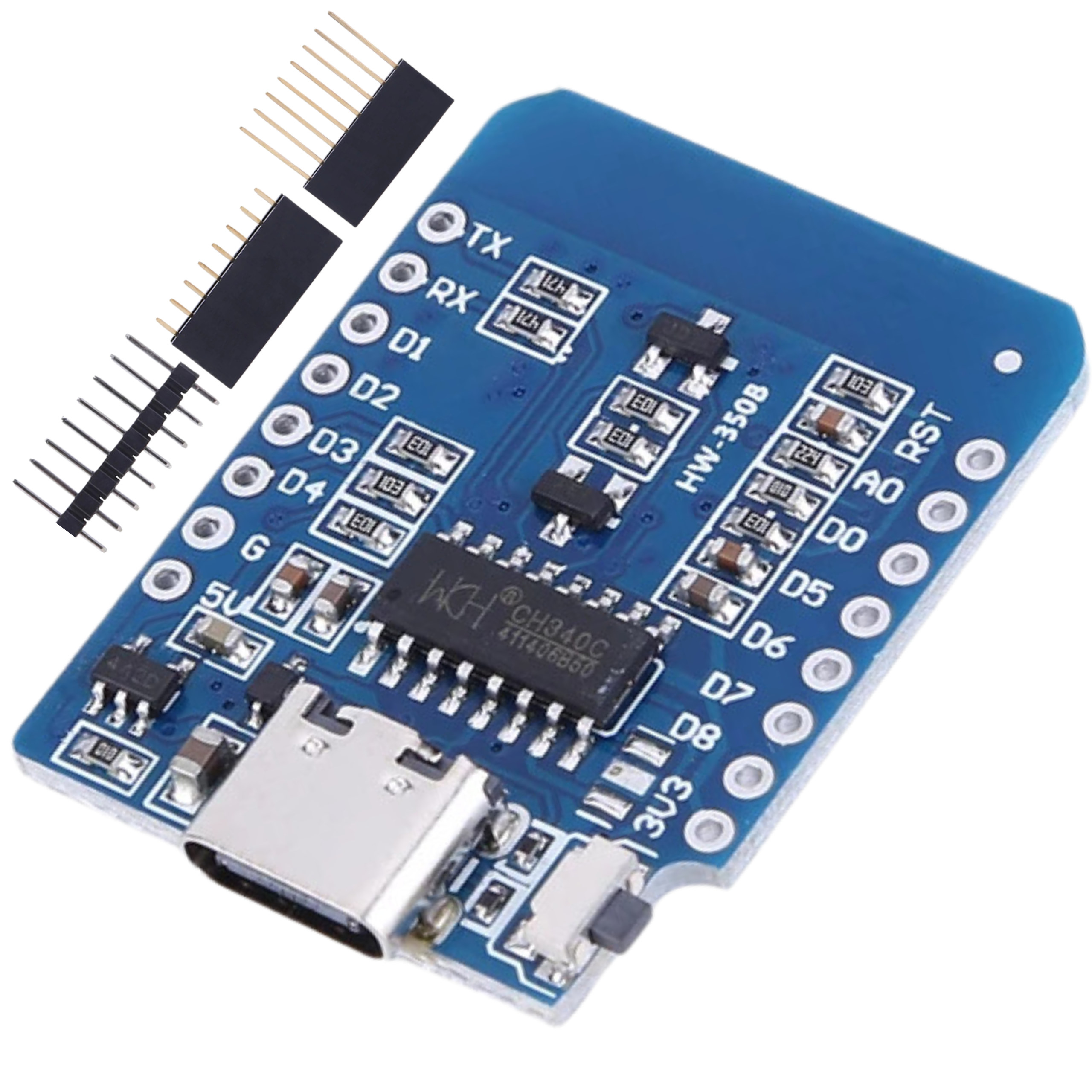

WEMOS D1 mini ESP8266 to wszechstronna płytka z wbudowanym modułem ESP8266-12F. Została wyposażona w wydajny konwerter USB-UART (CH340), który umożliwia bezpośrednie programowanie przez złącze USB-C bez potrzeby stosowania dodatkowych konwerterów. Moduł udostępnia 9 portów GPIO obsługujących popularne interfejsy komunikacyjne takie jak PWM, I2C, SPI oraz 1-Wire. Zintegrowany regulator napięcia 3.3V pozwala na wygodne zasilanie układu bezpośrednio przez port USB.

Mikrokontroler jest w pełni kompatybilny ze środowiskiem Arduino IDE i doskonale sprawdza się w projektach opartych o ESP Home oraz Home Assistant.

Kluczowe cechy techniczne

Płytka wyróżnia się kompaktowymi wymiarami 34 x 25 mm oraz złączem USB-C. Układ bazuje na procesorze RISC 80MHz z możliwością pracy przy 160MHz. Posiada wbudowaną pamięć flash o pojemności 4MB oraz zintegrowaną antenę PCB. Komunikacja bezprzewodowa odbywa się w standardzie Wi-Fi 802.11 b/g/n z obsługą trybów AP, STA oraz AP+STA.

Przykładowe zastosowania

• Systemy automatyki domowej i inteligentnego budynku
• Czujniki IoT (Internet of Things) z komunikacją bezprzewodową
• Projekty oparte o platformy ESP Home i Home Assistant
• Zdalne sterowanie przekaźnikami i oświetleniem
• Bezprzewodowe stacje pogodowe i rejestratory danych

Korzyści

• Bezpośrednie programowanie przez nowoczesne złącze USB-C
• Pełna zgodność z popularnym środowiskiem Arduino IDE
• Łatwa integracja z systemami Smart Home dzięki wbudowanemu Wi-Fi
• Kompaktowe wymiary pozwalające na montaż w małych obudowach
• Wygodne prototypowanie dzięki rastrowi 2,54 mm pasującemu do płytek stykowych

Specyfikacja

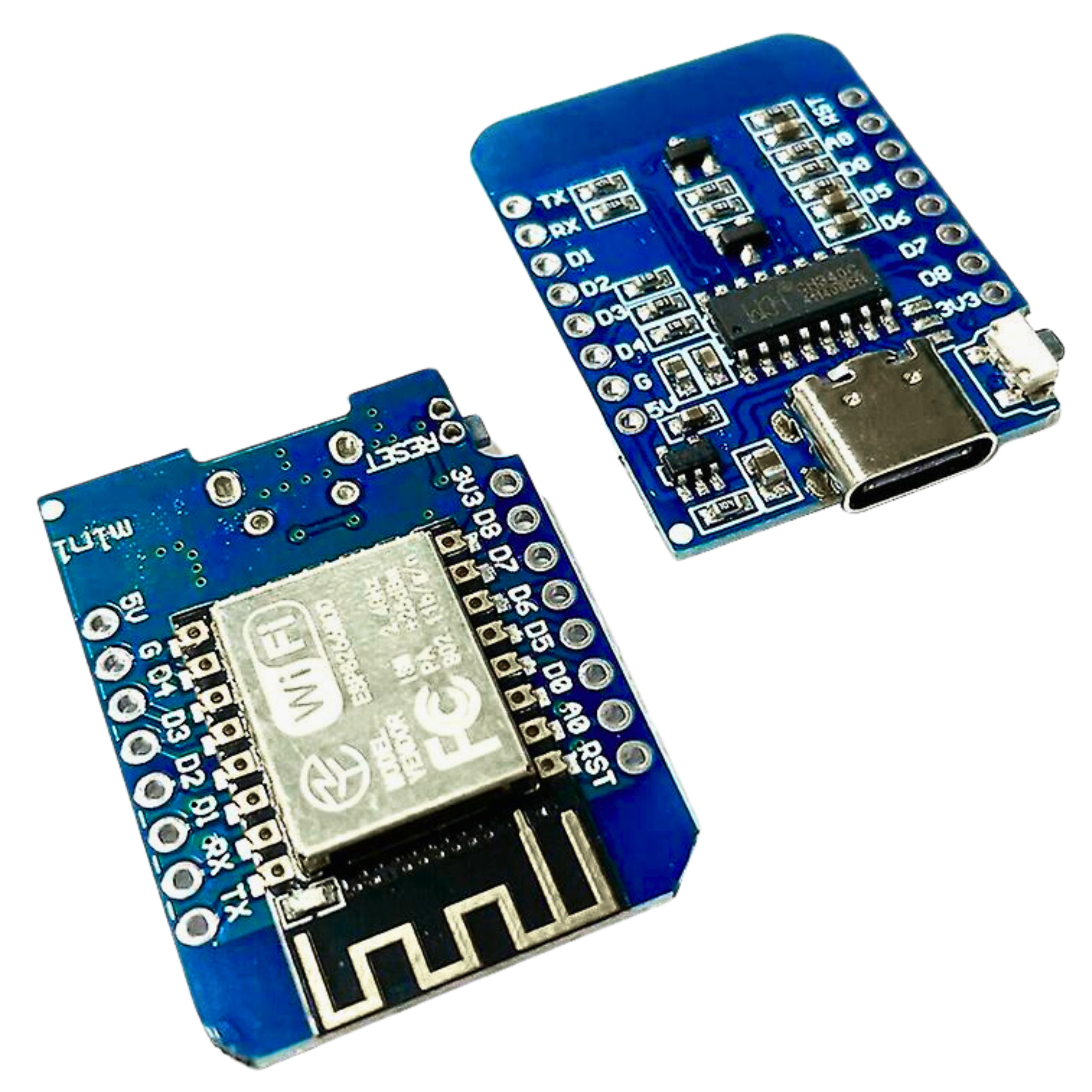

• Moduł zbudowany w oparciu o układ ESP8266 z anteną PCB
• Wbudowana pamięć flash: 4MB
• Łączność Wi-Fi w standardzie 802.11 b/g/n
• Działa w trybach AP (Access Point), STA (Standalone), AP+STA
• Obsługuje: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Zasilanie: 3.3V (lub 5V przez port USB)
• Procesor RISC 80MHz (pracujący również z częstotliwością 160MHz)
• 9 portów GPIO - PWM / I2C / SPI / 1-Wire
• Maksymalne natężenie na pinach I/O: 12mA
• Zalecane natężenie na pinach I/O: 6mA
• Konwerter USB-UART - CH340
• Konwerter ADC - 10-bitowy

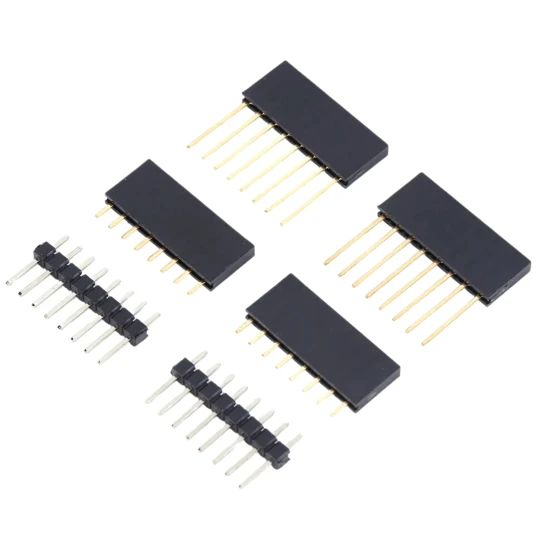

• 16 pinów w rastrze 2,54mm - pasuje do płytek stykowych
• Złącze USB-C
• Wymiary: 34 x 25mm
• Dioda LED podłączona do GPIO2 (D4)
