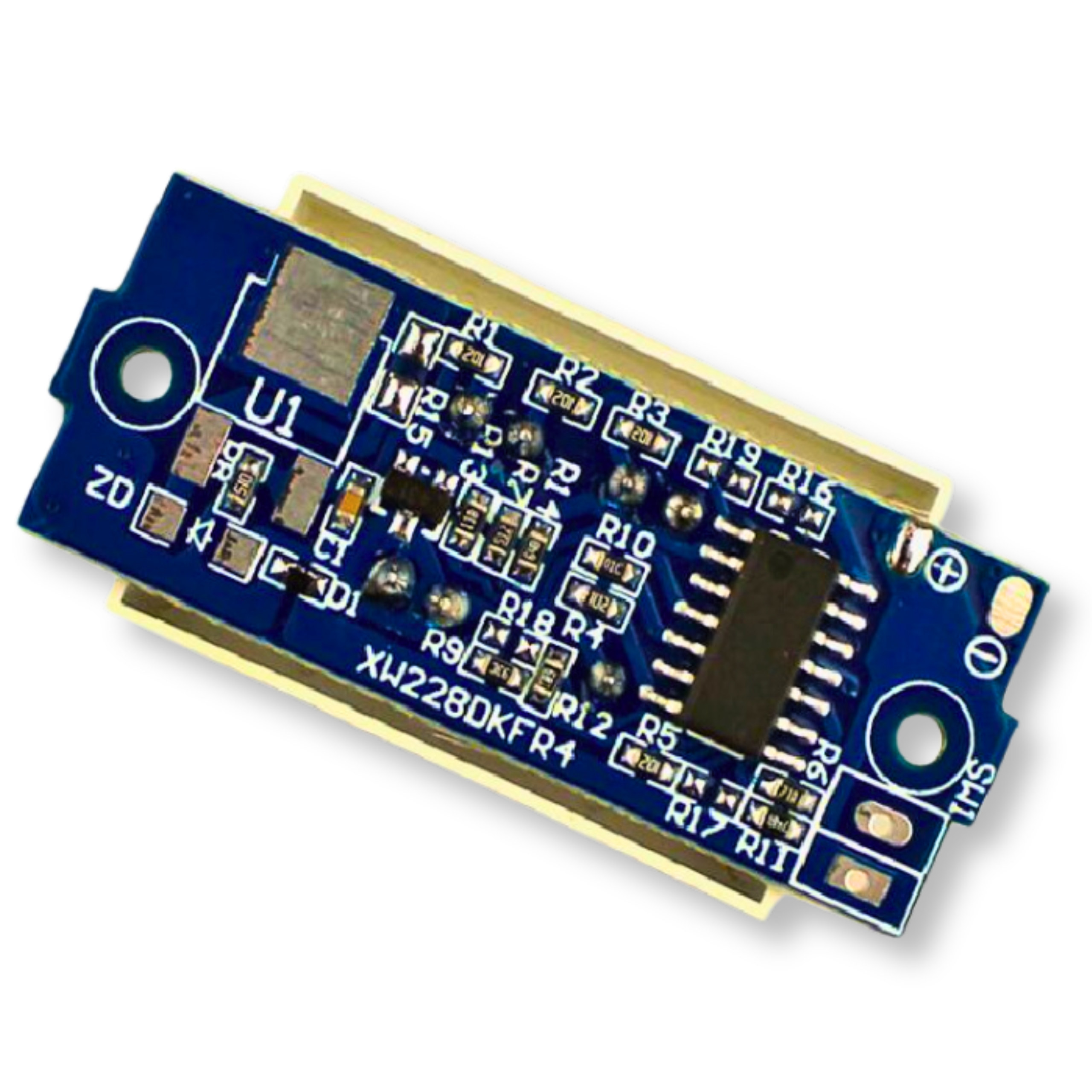

Kompaktowy wskaźnik poziomu naładowania zaprojektowany do precyzyjnego monitorowania stanu pakietów 2S Li-Ion oraz Li-Po. Moduł umożliwia dokładne śledzenie napięcia w zakresie od 6.6V do 8.4V. Wyposażony jest w czytelny, 4-stopniowy wyświetlacz LED, który w czasie rzeczywistym informuje o aktualnej pojemności akumulatora.

Kluczowe cechy techniczne

• Zasilanie: bezpośrednio ze źródła pomiaru
• Zakres mierzonego napięcia: 6.6V - 8.4V
• Pobór prądu: 2mA - 6mA
• Wskaźnik LED: 4-stopniowy (niebieskie bloki, czerwona obwódka)
• Częstotliwość odświeżania: 500 ms na 1 pomiar (1 Hz)
• Temperatura pracy: od 10°C do 65°C
• Wymiary całkowite: 44 x 20 x 9 mm
• Wymiary ekranu: 31 x 20 mm

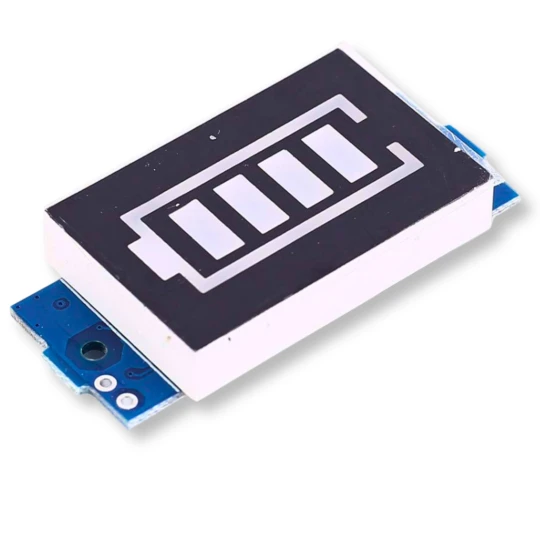

Poziomy naładowania na wyświetlaczu

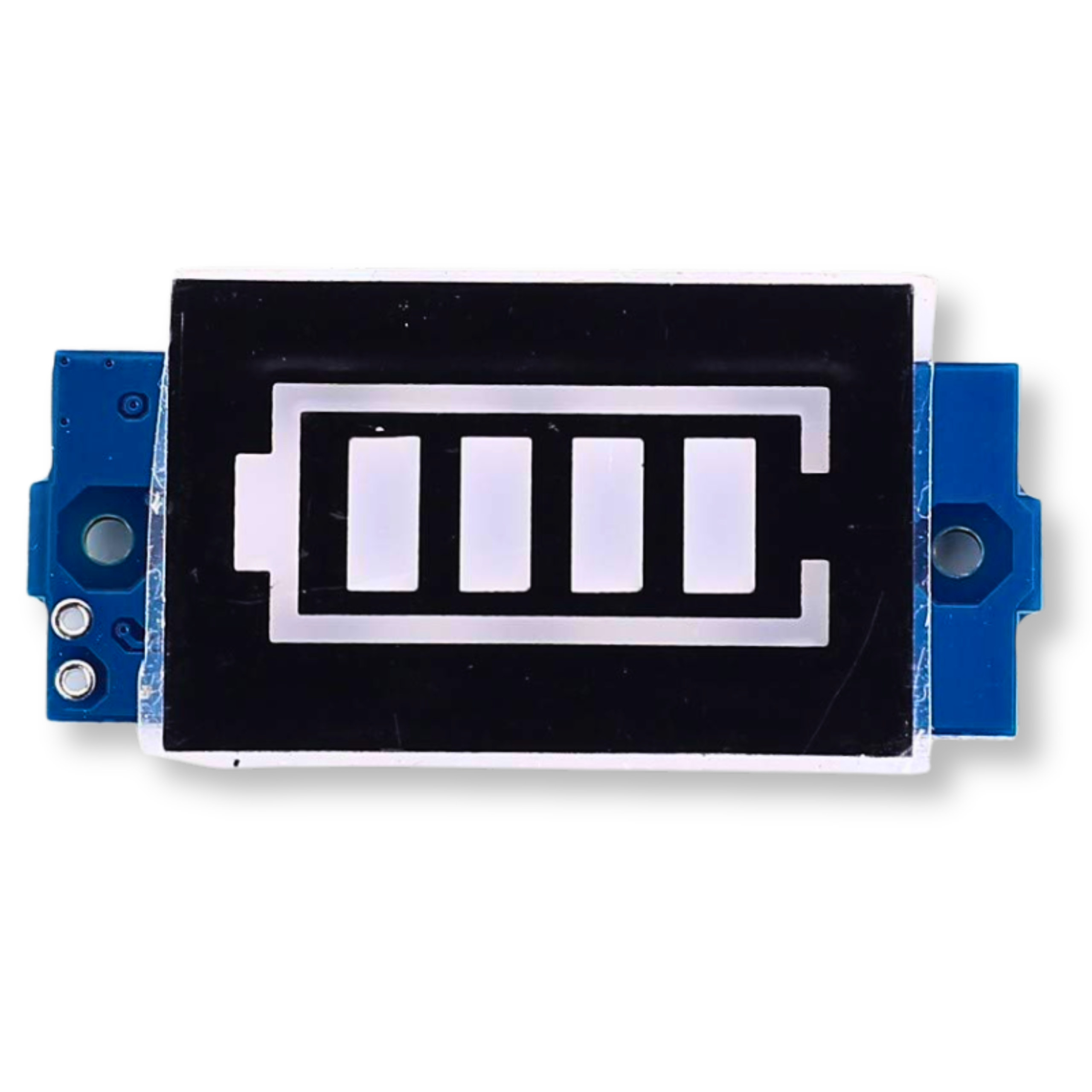

Urządzenie w czytelny sposób prezentuje stan akumulatora za pomocą świecących segmentów:

• 4 bloki (100%) - napięcie akumulatora powyżej 7.8V
• 3 bloki (75%) - napięcie akumulatora 7.4V - 7.8V
• 2 bloki (50%) - napięcie akumulatora 7.0V - 7.4V
• 1 blok (25%) - napięcie akumulatora 6.6V - 7.0V
• 0 bloków (0%) - napięcie akumulatora poniżej 6.6V (świeci tylko czerwona obwódka oznaczająca rozładowanie)

Opis działania

Wskaźnik na bieżąco analizuje napięcie podłączonego pakietu. Każdy z czterech wewnętrznych bloków wyświetlacza świeci w kolorze niebieskim, proporcjonalnie do poziomu naładowania. Zewnętrzna obwódka w kolorze czerwonym pełni funkcję ostrzegawczą - jej samodzielne świecenie sygnalizuje spadek napięcia poniżej bezpiecznej granicy 6.6V. Dzięki odświeżaniu co 500 ms odczyty są płynne, a niski pobór prądu rzędu 2mA - 6mA nie obciąża znacząco monitorowanego akumulatora.

Przykładowe zastosowania

• Monitorowanie zasilania w modelach RC (samochody, łodzie, drony)
• Kontrola stanu baterii w przenośnych głośnikach Bluetooth
• Wskaźnik naładowania w projektach z zakresu robotyki amatorskiej
• Systemy zasilania awaryjnego oparte na pakietach 2S
• Własne konstrukcje elektroniki przenośnej (DIY)

Korzyści

• Błyskawiczna ocena stanu baterii dzięki czytelnemu, podświetlanemu interfejsowi
• Bezpieczeństwo ogniw poprzez wyraźną sygnalizację głębokiego rozładowania
• Łatwość montażu wynikająca z niewielkich wymiarów modułu (44 x 20 mm)
• Oszczędność energii gwarantowana przez bardzo niski pobór prądu
• Uniwersalność pozwalająca na pracę z popularnymi ogniwami Li-Ion oraz Li-Po w konfiguracji 2S
