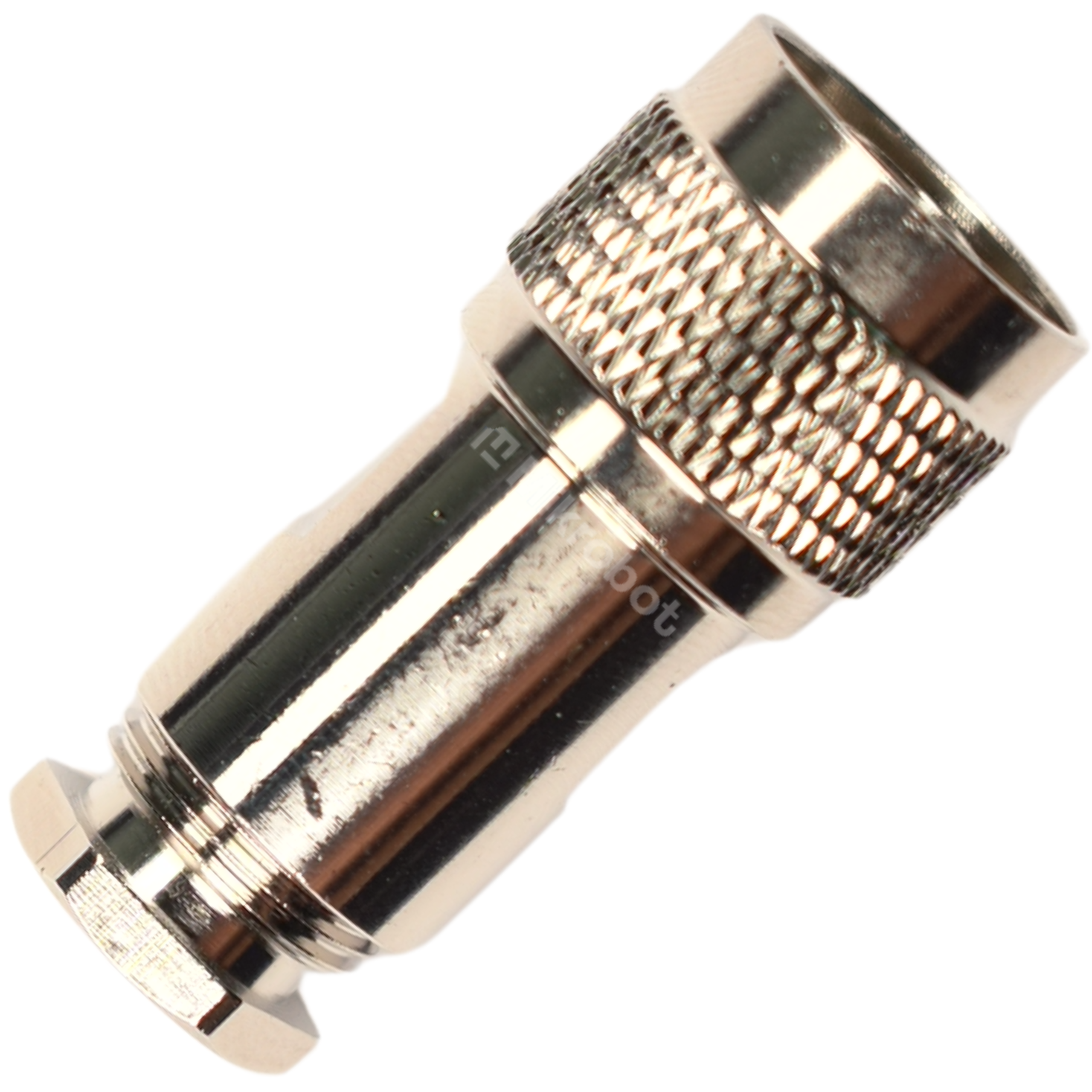

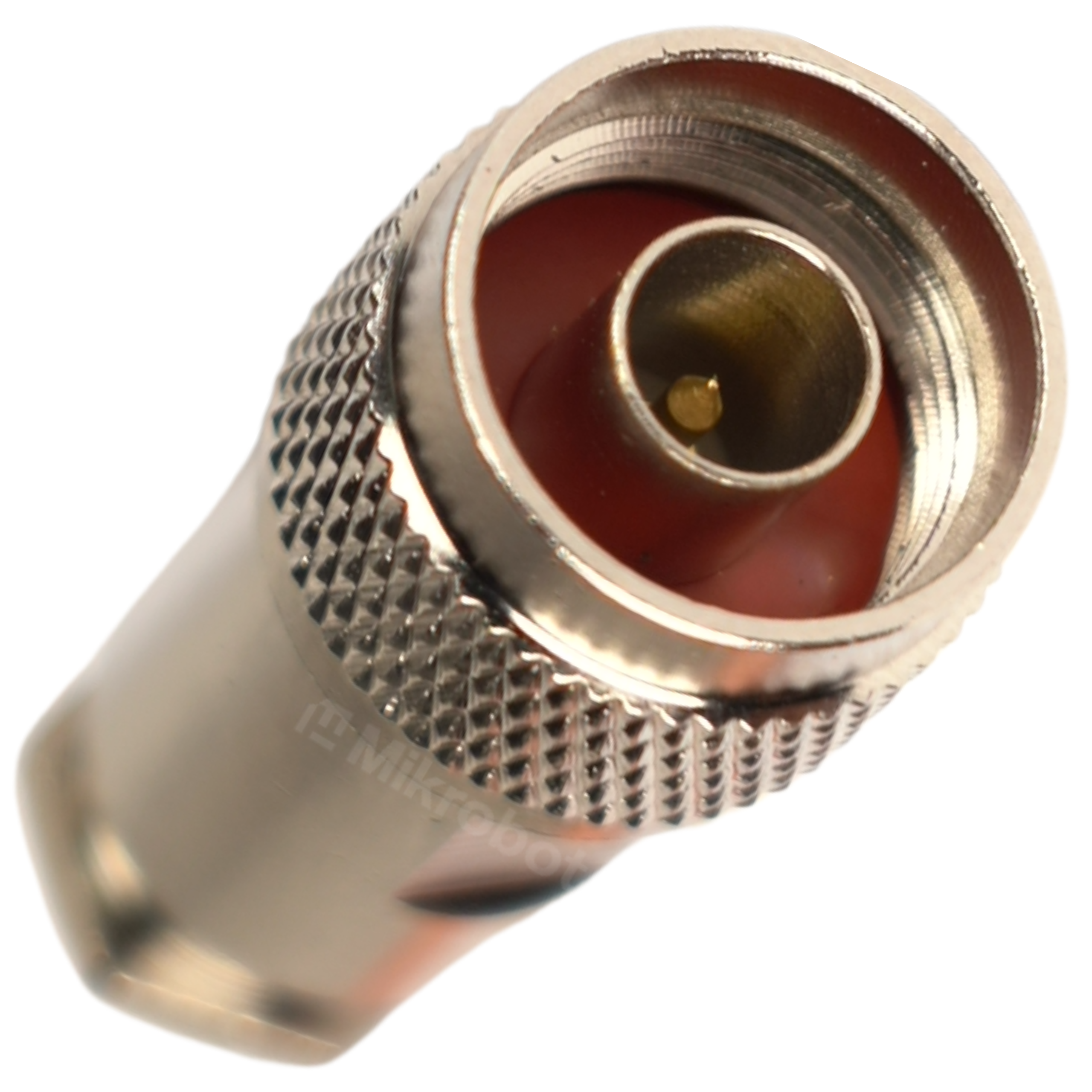

Wtyk złącze N męski skręcany na kabel RF-5 H155 do 5,8mm teflon złocony pin

Wtyk skręcany N na kabel RF-5 i H155

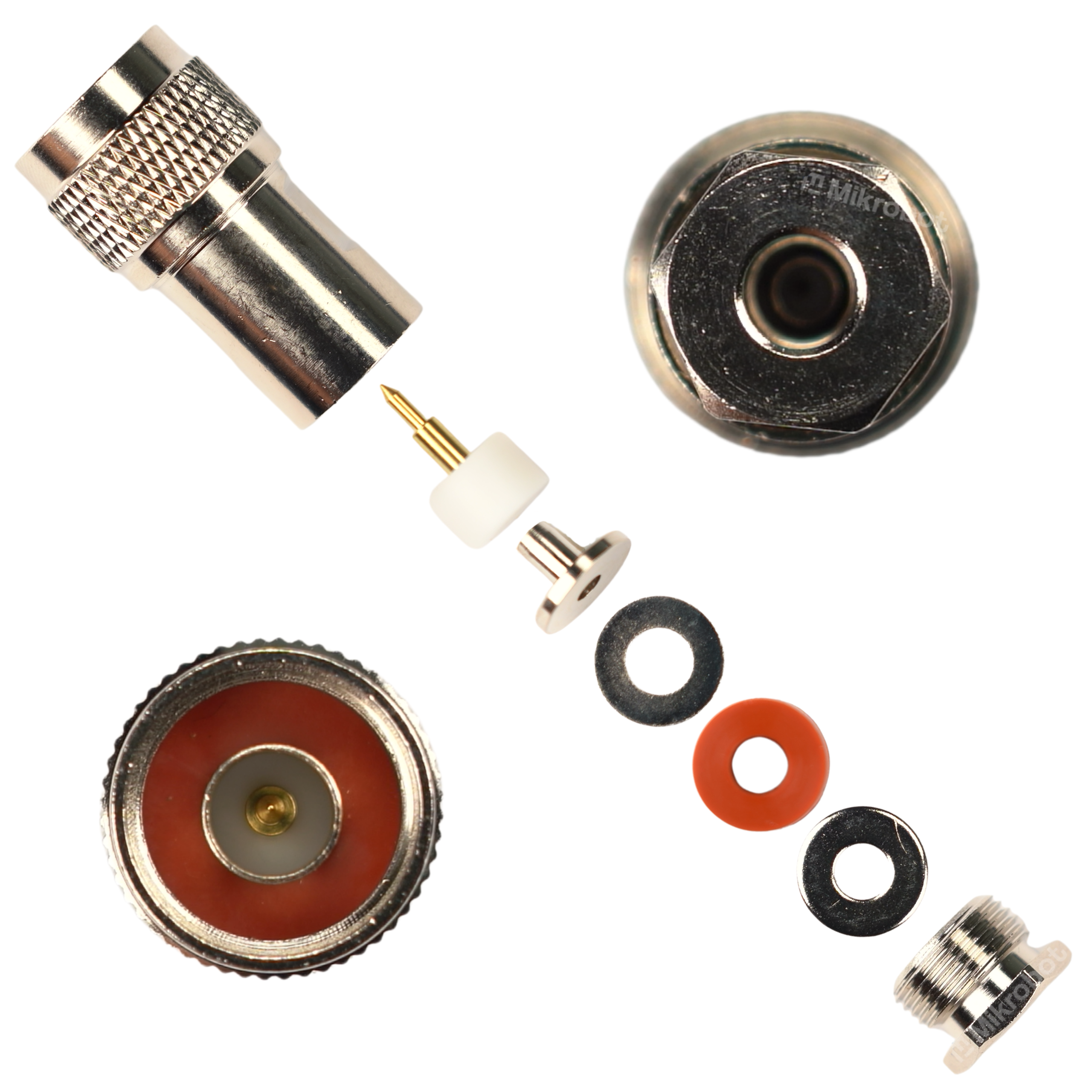

Wysokiej jakości wtyk skręcany typu N (męski) przeznaczony do montażu na przewodach koncentrycznych o średnicy zewnętrznej od 5,5 mm do 5,9 mm. Złącze charakteryzuje się impedancją 50 Ω i jest dedykowane w szczególności do przewodów takich jak RF-5 oraz H155 Flex. Nakrętka skręcająca posiada precyzyjny otwór o średnicy 5,9 mm, co gwarantuje stabilne osadzenie przewodu i uniemożliwia montaż grubszych kabli.

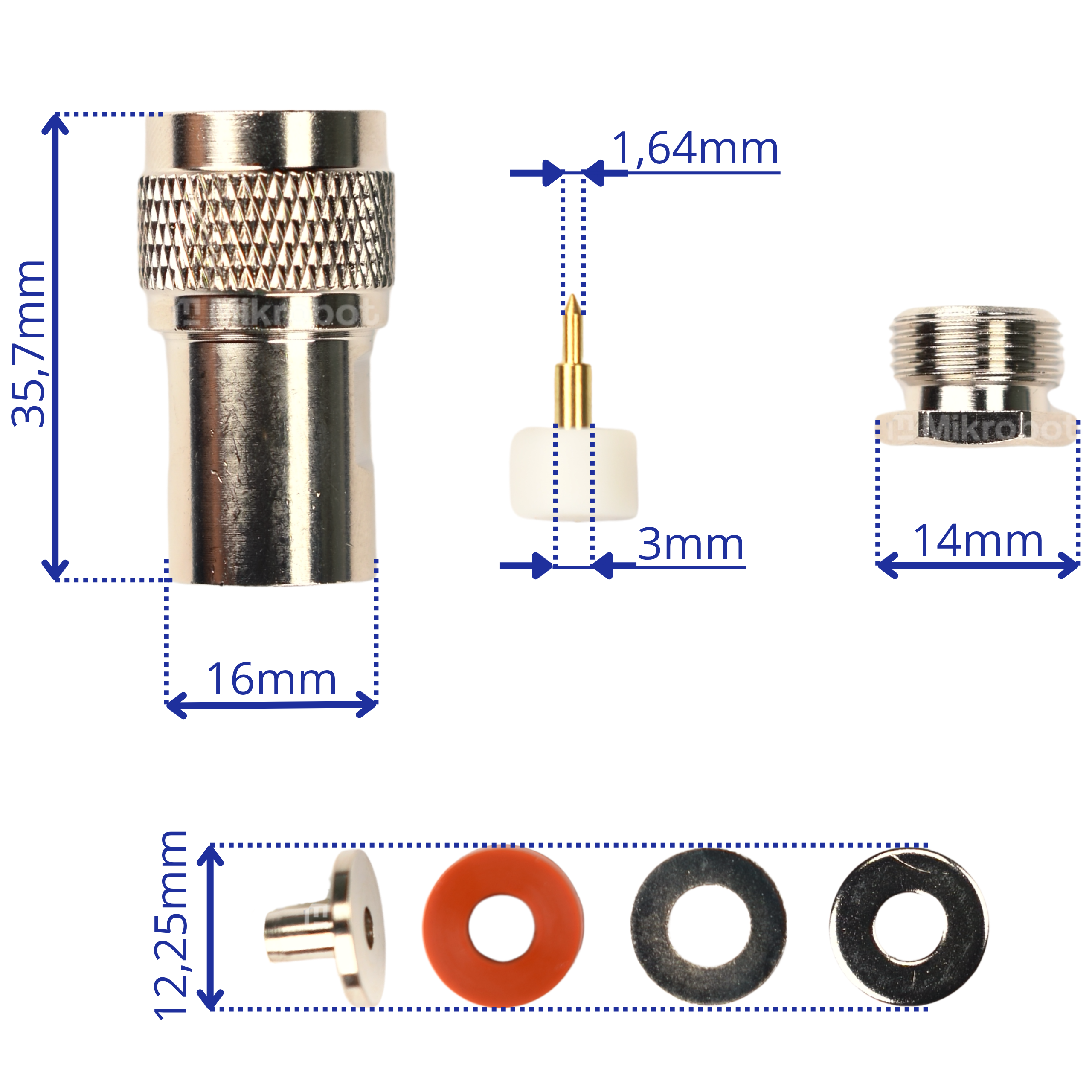

Kluczowe cechy techniczne

• Typ złącza: N-Male (męski)
• Sposób montażu: skręcany, pin lutowany
• Kompatybilna średnica przewodu: do 5,8 mm
• Impedancja: 50 Ω
• Materiał korpusu: mosiądz niklowany
• Materiał pinu: mosiądz złocony (otwór 1,4 mm)
• Izolator: teflon
• Uszczelnienie: silikonowa uszczelka dociskająca

Przykładowe zastosowania

Złącze typu N znajduje szerokie zastosowanie w profesjonalnych i amatorskich instalacjach wysokiej częstotliwości. Precyzyjne wykonanie pozwala na wykorzystanie wtyku w wymagających środowiskach pracy.

• Instalacje radiokomunikacyjne i sprzęt krótkofalarski
• Systemy antenowe wymagające impedancji 50 Ω
• Połączenia w sieciach bezprzewodowych i telekomunikacyjnych
• Aparatura pomiarowa i sprzęt laboratoryjny RF
• Montaż na przewodach RF-5 oraz H155 Flex
• Budowa torów transmisyjnych wysokiej częstotliwości

Główne korzyści

Wybór dedykowanego wtyku skręcanego zapewnia niezawodność połączenia oraz minimalizację strat sygnału w torze transmisyjnym. Zastosowane materiały gwarantują długą żywotność komponentu.

• Solidna konstrukcja z mosiądzu niklowanego zapewnia odporność na uszkodzenia mechaniczne
• Złocony pin lutowany gwarantuje doskonałe parametry przewodzenia sygnału
• Zastosowanie izolatora teflonowego zwiększa odporność termiczną podczas procesu lutowania
• Silikonowa uszczelka dociskająca chroni połączenie przed wpływem zanieczyszczeń
