Wyświetlacz LCD TFT 1.28" 240x240 okrągły SPI 8-pin GC9A01 IPS do Arduino

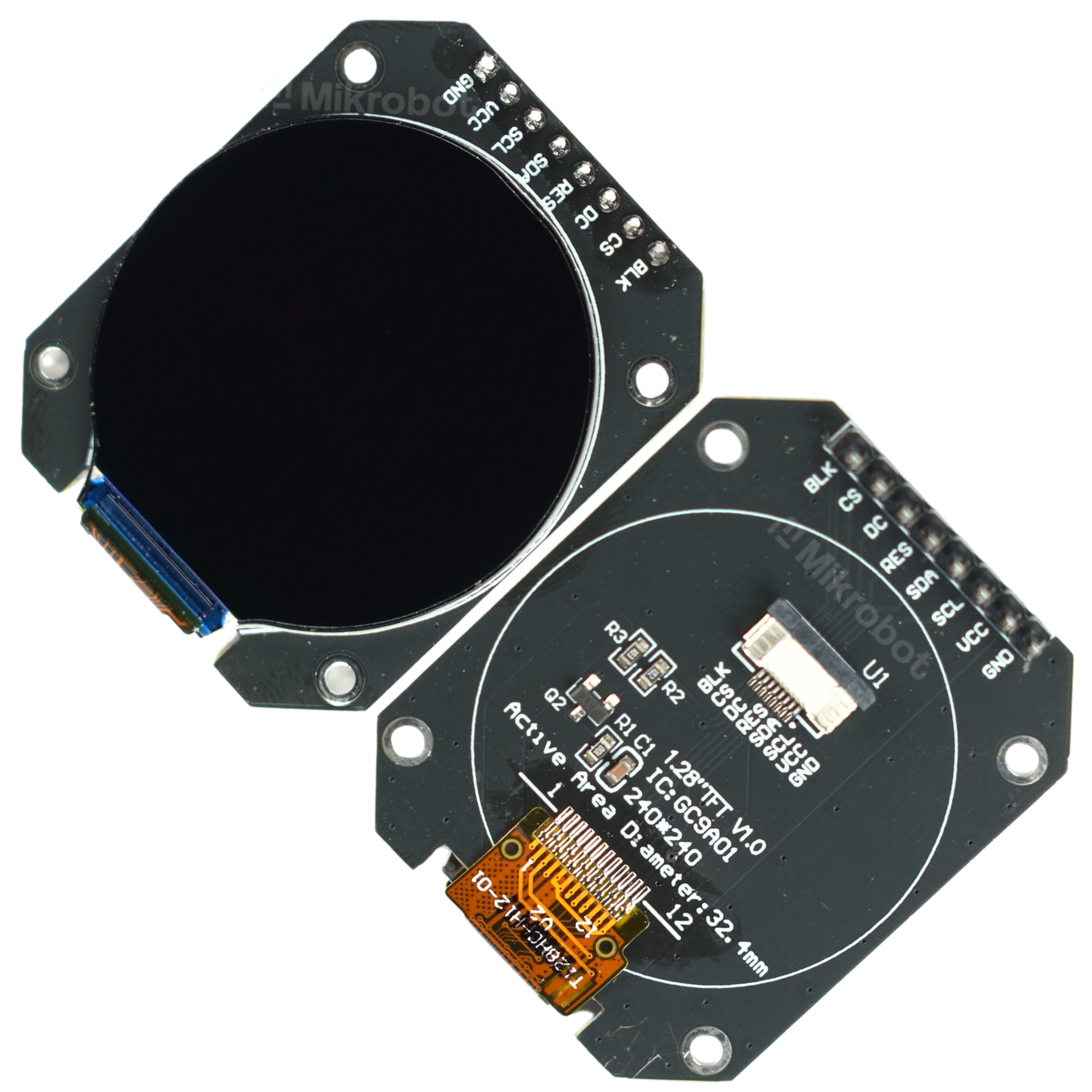

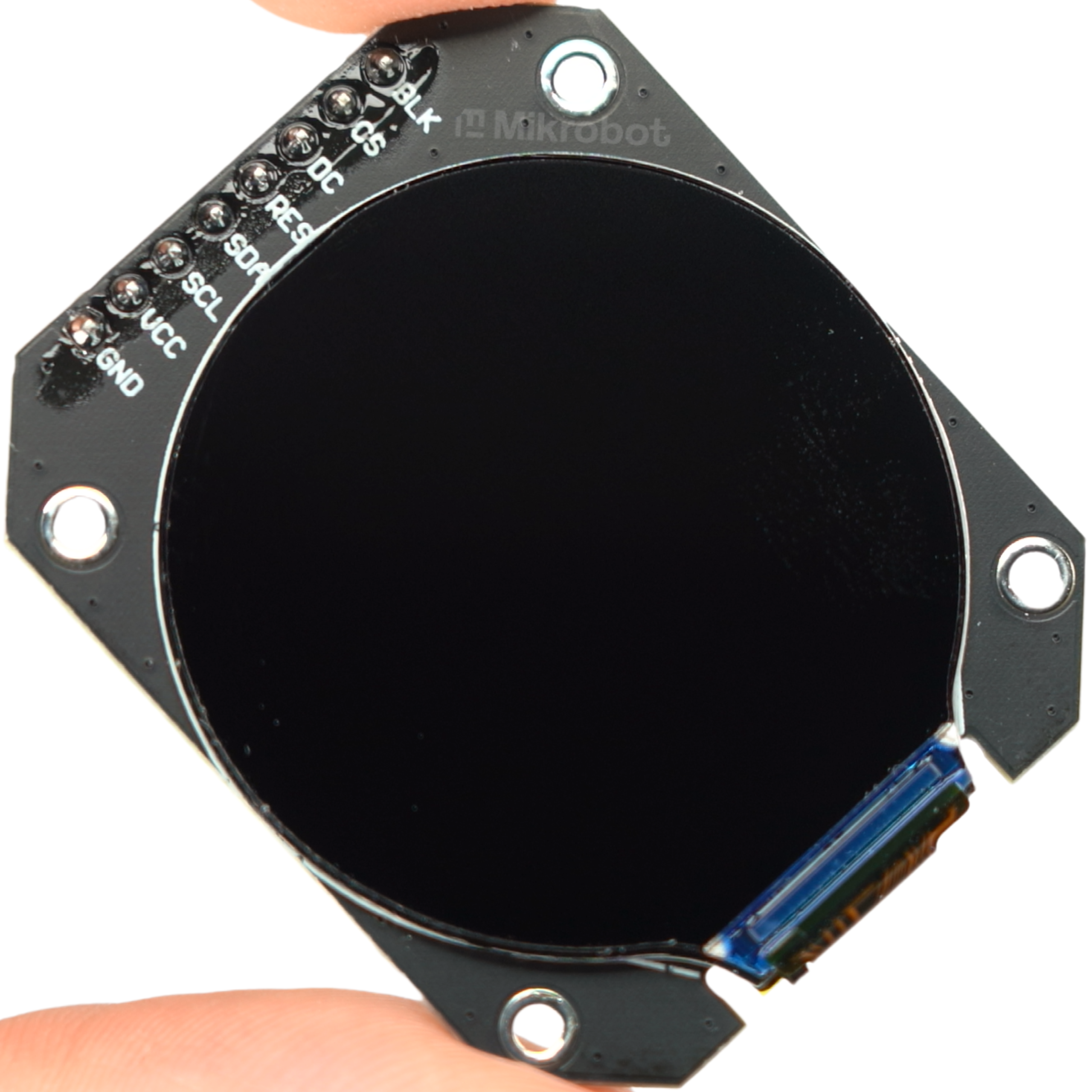

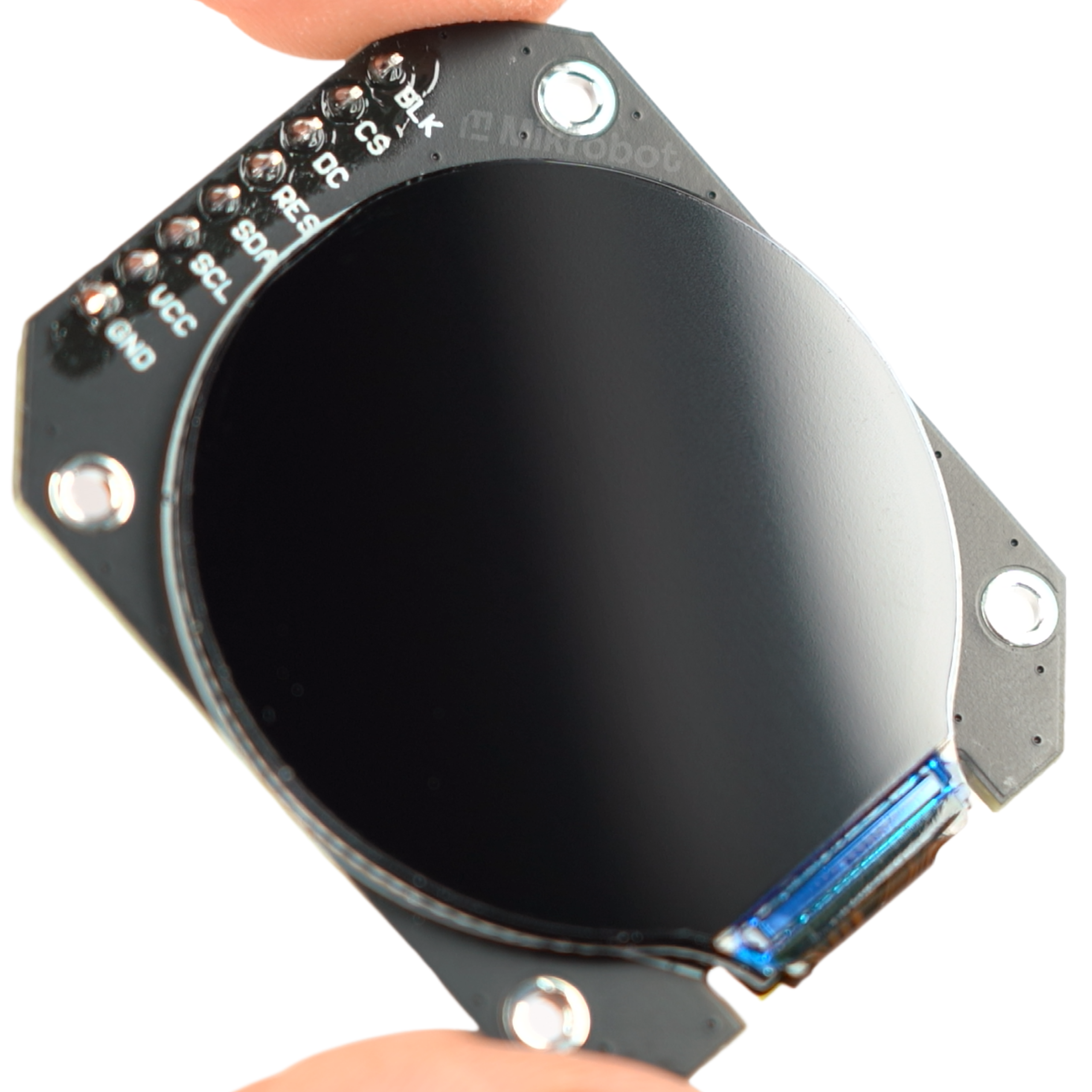

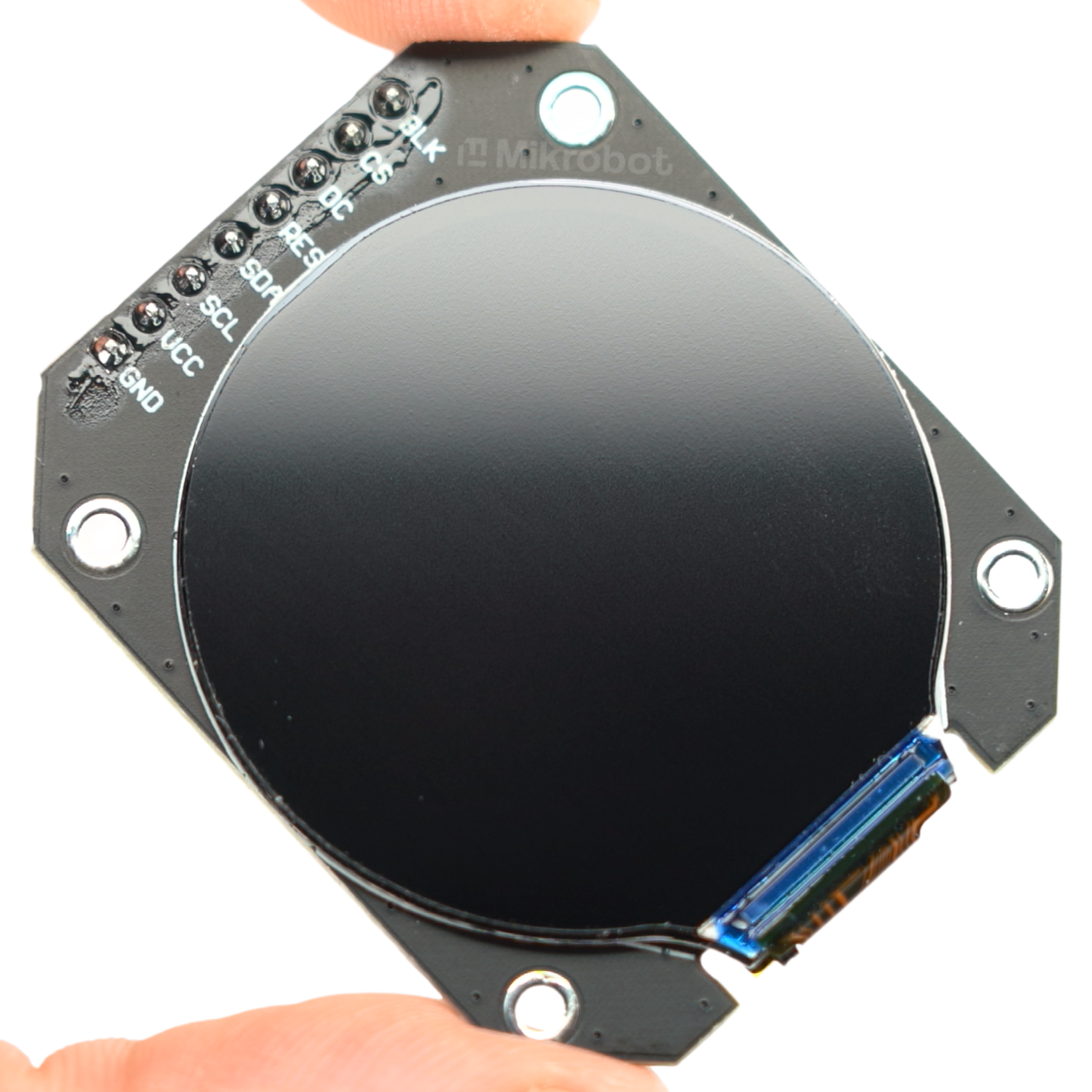

Moduł okrągłego wyświetlacza LCD TFT 1.28" IPS

Kompaktowy moduł kolorowego, okrągłego wyświetlacza LCD o przekątnej 1,28 cala i rozdzielczości 240 x 240 pikseli. Ekran został oparty na wydajnym sterowniku GC9A01 i wykorzystuje technologię IPS, która zapewnia szerokie kąty widzenia oraz doskonałe odwzorowanie barw. Matryca jest zamontowana na płytce PCB wyposażonej w cztery otwory montażowe, co ułatwia instalację w docelowym urządzeniu. Moduł komunikuje się za pomocą interfejsu SPI i jest doskonałym wyborem do projektów opartych na mikrokontrolerach. Kompatybilny z popularnymi platformami, takimi jak: do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi.

Kluczowe cechy techniczne

• Przekątna ekranu: 1,28 cala
• Rozdzielczość: 240 x 240 px (matryca okrągła)
• Średnica obszaru aktywnego: 32,4 mm
• Typ matrycy: TFT LCD IPS
• Sterownik: GC9A01
• Interfejs komunikacyjny: SPI (4-wire)
• Napięcie zasilania: 3.3V - 5V DC
• Napięcie logiczne: 3.3V (wymagany konwerter poziomów logicznych przy współpracy z układami 5V)
• Wymiary płytki PCB: około 44 mm x 36 mm

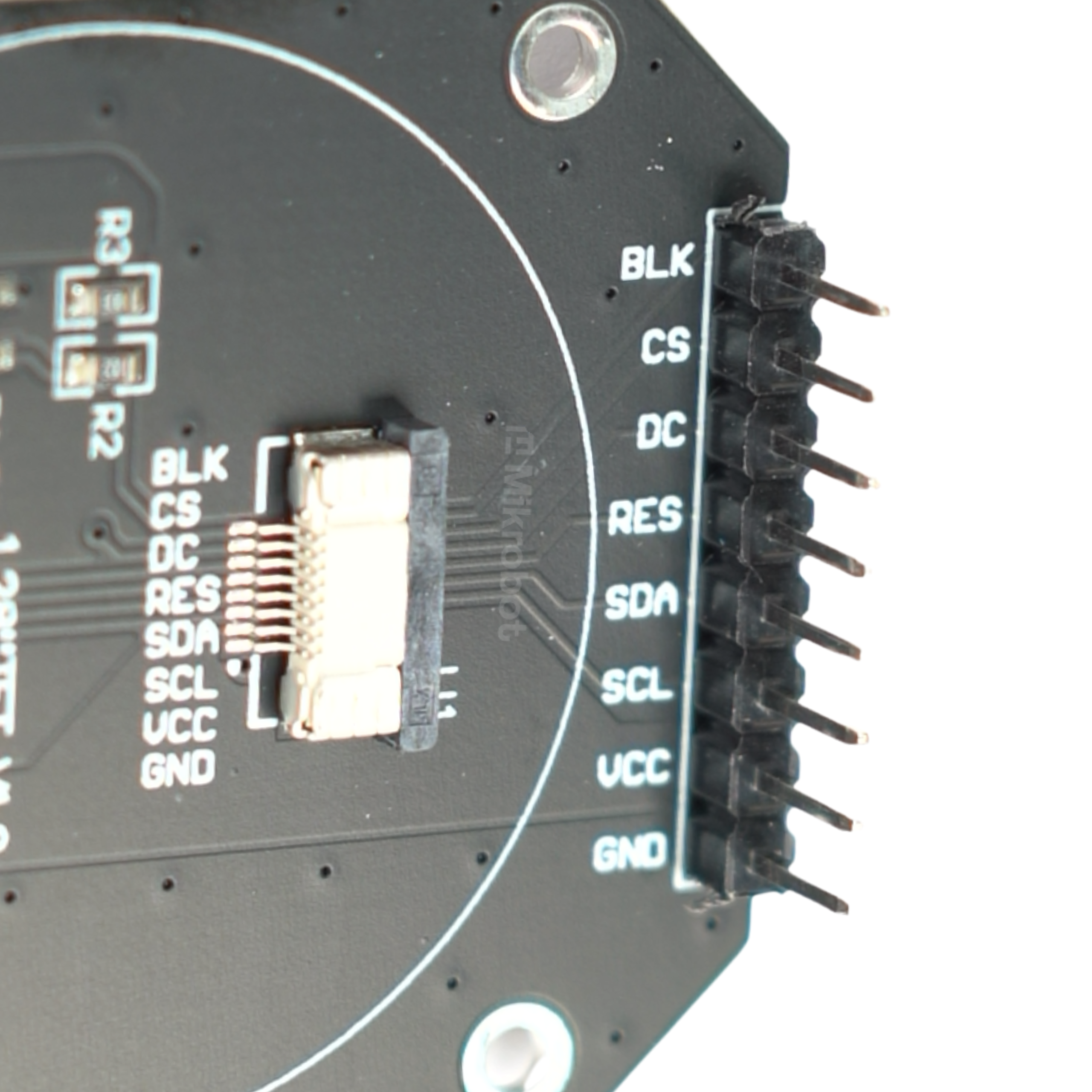

Wyprowadzenia modułu (Pinout)

Wyświetlacz posiada 8-pinowe złącze, które umożliwia łatwe podłączenie do mikrokontrolera:

• VCC: zasilanie modułu (3.3V - 5V)
• GND: masa układu
• SCL: linia zegarowa magistrali SPI (SCK)
• SDA: linia danych magistrali SPI (MOSI)
• RES: pin resetowania wyświetlacza
• DC: wybór trybu dane / komendy
• CS: wybór urządzenia na magistrali SPI (Chip Select)
• BLK: sterowanie podświetleniem matrycy (możliwość regulacji jasności sygnałem PWM)

Przykładowe zastosowania

• Budowa inteligentnych zegarków (smartwatch) oraz opasek typu fitness-tracker.
• Cyfrowe wskaźniki i zegary w projektach motoryzacyjnych lub symulatorach.
• Estetyczne panele sterowania w systemach Smart Home.
• Graficzne interfejsy użytkownika w przenośnych urządzeniach pomiarowych.
• Okrągłe wyświetlacze parametrów środowiskowych ze stacji pogodowych.

Korzyści

• Wysoka jakość obrazu: Technologia IPS gwarantuje żywe kolory (65 tysięcy barw RGB) i czytelność pod każdym kątem.
• Łatwość montażu: Płytka PCB ze ściętymi rogami i czterema otworami montażowymi zapewnia stabilne mocowanie.
• Płynna obsługa grafiki: Dedykowany kontroler GC9A01 zapewnia szybkie odświeżanie i kompatybilność z wieloma bibliotekami.
• Uniwersalność zasilania: Wbudowany stabilizator pozwala na zasilanie napięciem od 3.3V do 5V.
• Kontrola podświetlenia: Wyprowadzony pin BLK umożliwia programową regulację jasności ekranu, co pozwala na oszczędzanie energii.
