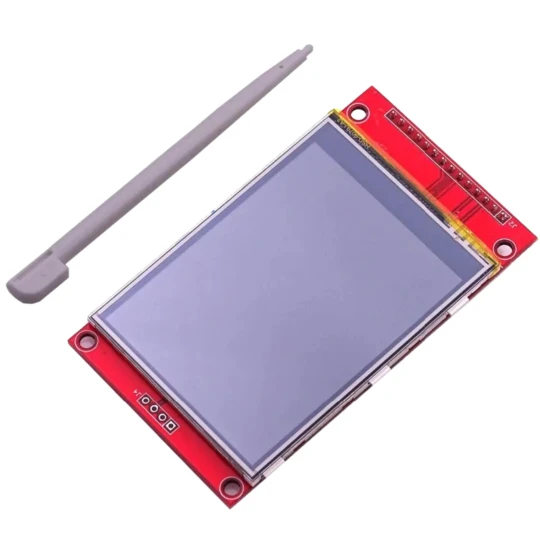

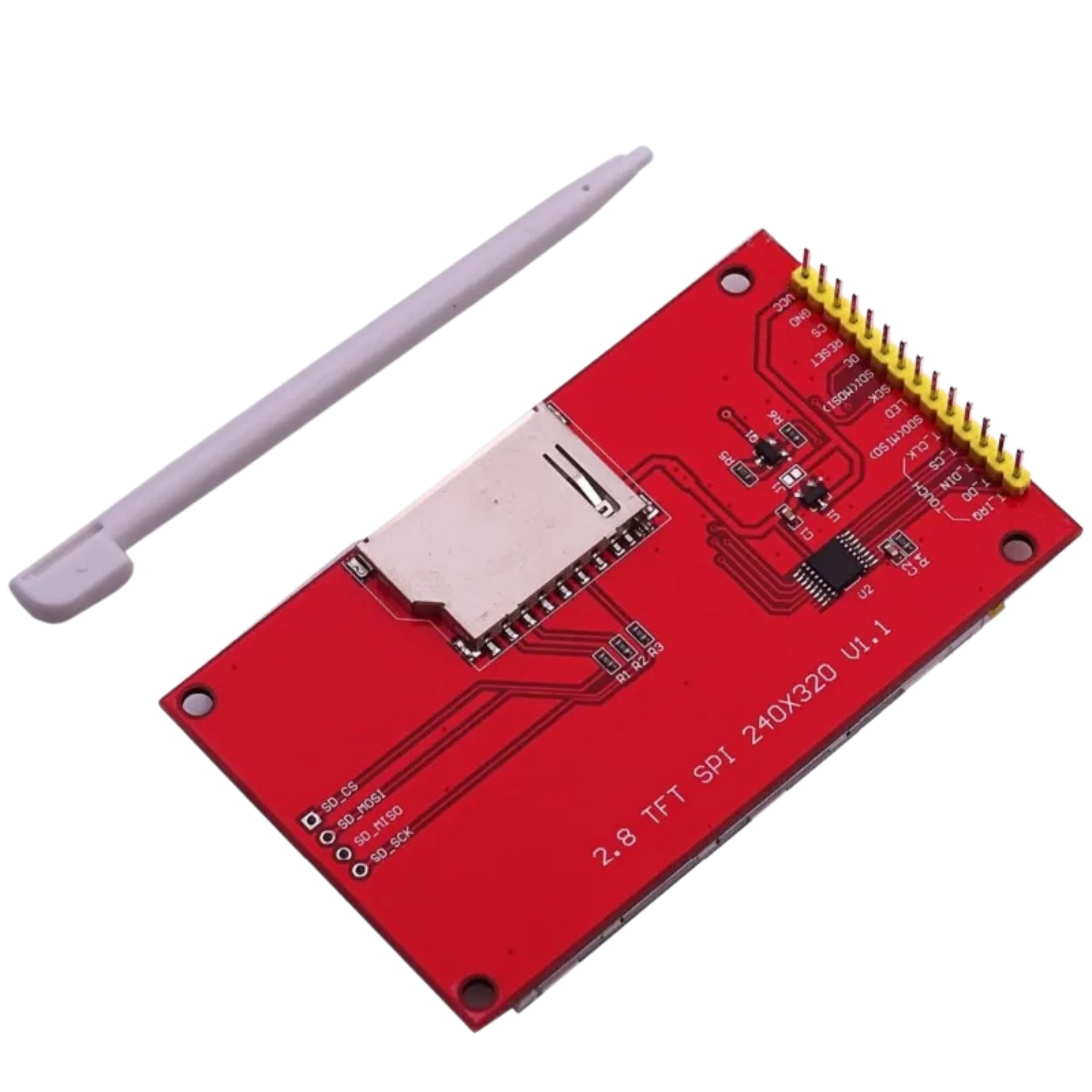

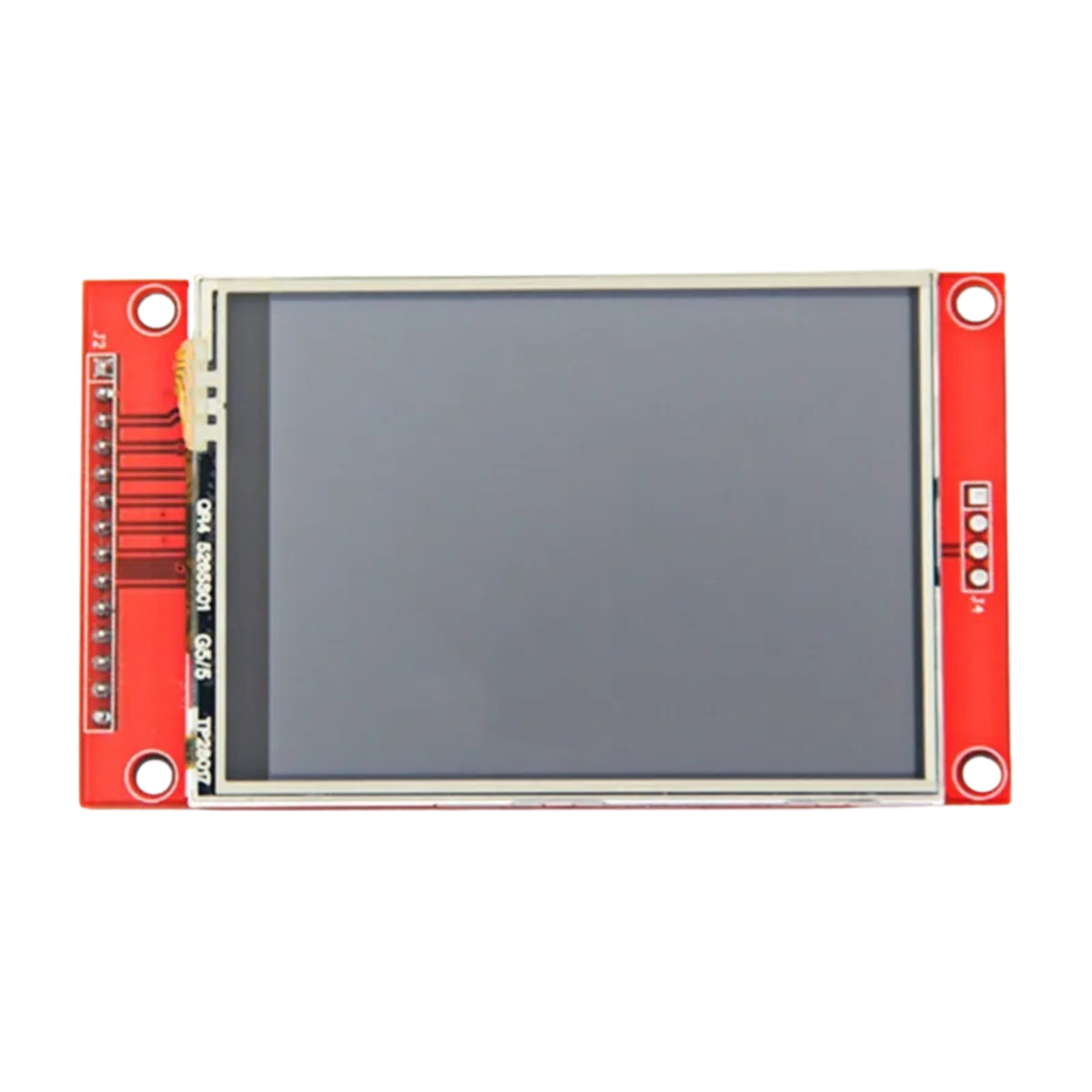

Wyświetlacz kolorowy 2.8" 320x240 TFT LCD ILI9341 SPI do Arduino z microSD

Wyświetlacz kolorowy 2.8" 320x240 TFT LCD ILI9341 SPI

Wyświetlacz TFT LCD o przekątnej 2.8 cala, idealny do projektów z mikrokontrolerami. Moduł jest doskonałym wyborem do ESP8266, do ESP32, do Arduino oraz do Raspberry Pi. Posiada wbudowany kontroler ILI9341, rezystancyjny panel dotykowy oraz czytnik kart microSD. Komunikacja odbywa się przez interfejs SPI, co znacząco minimalizuje liczbę potrzebnych pinów. Wyświetlacz cechuje się prostotą obsługi dzięki dostępności licznych bibliotek i przykładów w internecie.

Przykładowy kod FlashESP

Przykładowy kod do uruchomienia ekranu z ESP32: https://flashesp.com/explore/QCrPkxLFFY4klz7DrB19Y

Kluczowe cechy techniczne

• Przekątna: 2.8 cala
• Rozdzielczość: 320 x 240 pikseli
• Sterownik LCD: ILI9341
• Interfejs: SPI
• Ekran dotykowy: Rezystancyjny
• Głębia koloru: 16-bit / 18-bit
• Zasilanie LCD: 3.3 V (zalecane użycie konwertera poziomów logicznych przy 5V)
• Napięcie LED: 3.3 V
• Wbudowany czytnik kart: MicroSD
• Wymiary: 86 mm x 50 mm
• Temperatura pracy: -20 - 70°C
• Dodatki: Rysik w zestawie
• Uwagi: W zestawie nie zawiera się ESP32 ze zworkami

Przykładowe zastosowania

• Tworzenie interfejsów użytkownika (HMI) dla urządzeń embedded.
• Wyświetlanie danych z czujników w projektach IoT.
• Projekty edukacyjne z wykorzystaniem Arduino i innych mikrokontrolerów.
• Budowa paneli sterowania dla systemów inteligentnego domu.
• Projektowanie przenośnych urządzeń pomiarowych z ekranem dotykowym.

Korzyści

• Łatwa integracja z popularnymi platformami mikrokontrolerów.
• Oszczędność pinów dzięki zastosowaniu wydajnego interfejsu SPI.
• Wygodna interakcja poprzez wbudowany rezystancyjny panel dotykowy.
• Możliwość zapisu danych i grafik dzięki zintegrowanemu gniazdu microSD.
• Szybki start gwarantowany przez ogromną bazę gotowych bibliotek i przykładów.
