Wzmacniacz MAX98357A dekoder DAC I2S 3W moduł audio mono do Arduino ESP32

Wzmacniacz MAX98357A dekoder DAC I2S 3W do ESP8266 / do ESP32 / do Arduino / do Raspberry Pi

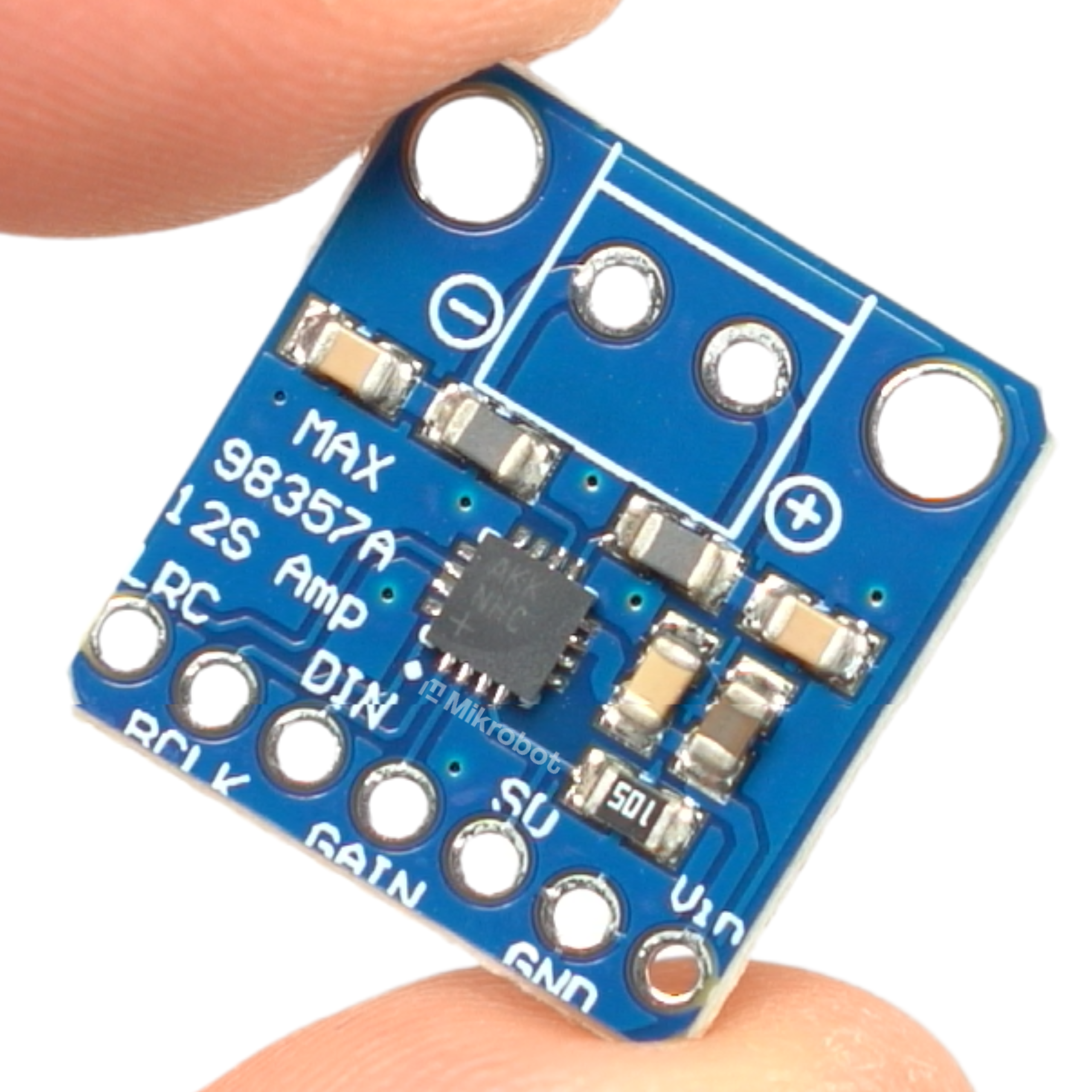

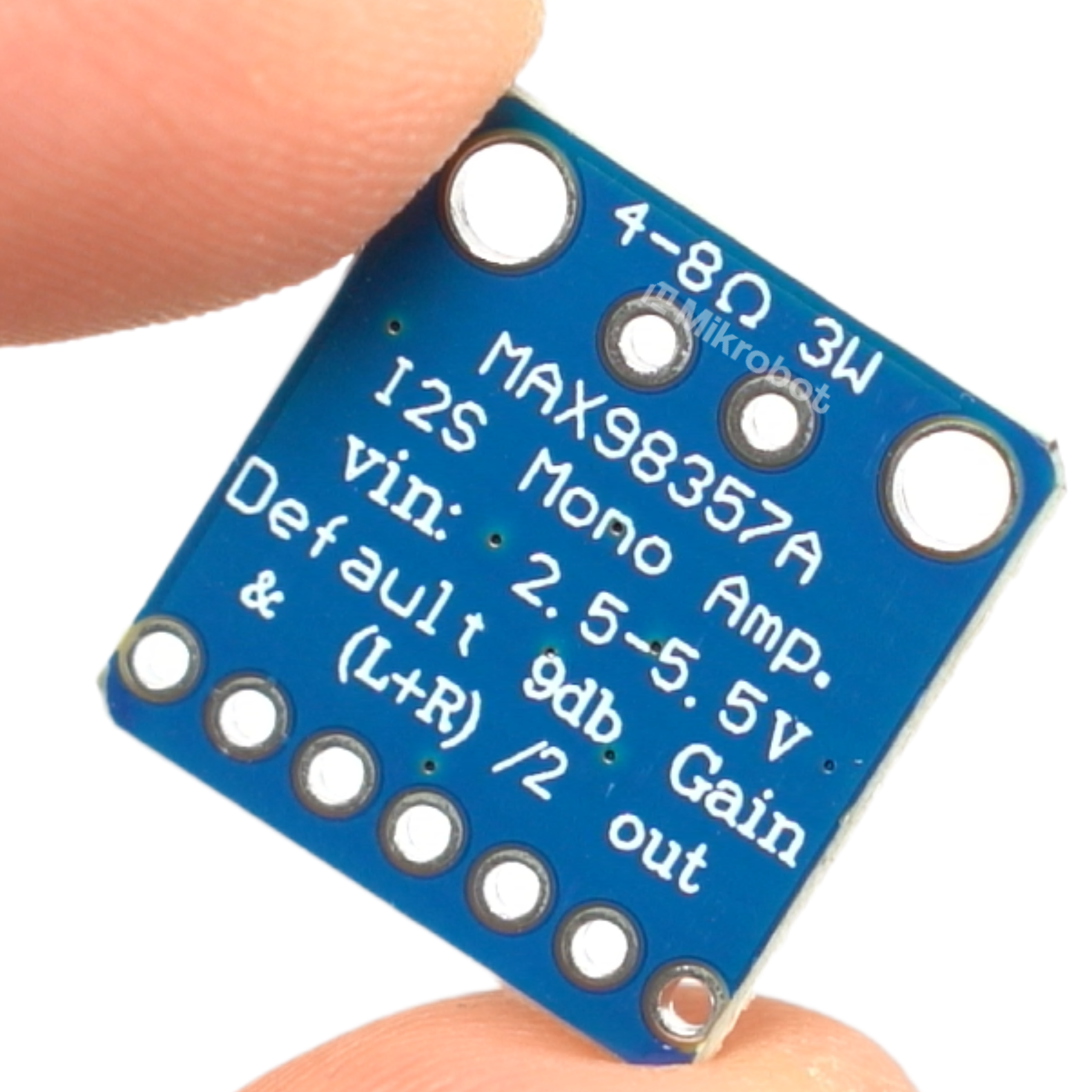

Kompaktowy moduł łączący przetwornik cyfrowo-analogowy (DAC) oraz wzmacniacz audio klasy D oparty na układzie MAX98357A. Urządzenie oferuje moc wyjściową do 3W w trybie mono. Zastosowanie cyfrowego interfejsu I2S gwarantuje przesyłanie dźwięku wysokiej jakości, pozbawionego zakłóceń charakterystycznych dla tradycyjnych torów analogowych. Moduł jest doskonałym wyborem do systemów wbudowanych korzystających z platform takich jak ESP32, ESP8266, Arduino czy Raspberry Pi i z powodzeniem współpracuje z urządzeniami audio-wideo wymagającymi wzmocnienia dźwięku.

Kluczowe cechy techniczne

• Układ scalony: MAX98357A
• Rodzaj modułu: Wzmacniacz cyfrowy klasy D z wbudowanym przetwornikiem DAC
• Maksymalna moc wyjściowa: do 3W
• Obsługiwana impedancja głośnika: od 4 do 8 Ohm
• Tryb pracy wzmacniacza: Mono
• Regulowane wzmocnienie (gain): 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
• Interfejs komunikacyjny: magistrala I2S
• Wsparcie formatu kodowania: PCM
• Częstotliwość próbkowania sygnału: od 8 kHz do 96 kHz
• Napięcie zasilania układu: od 2,7 V do 5,5 V
• Wymiary płytki: 19 x 18 x 2,5 mm
• Waga całkowita: 2 g

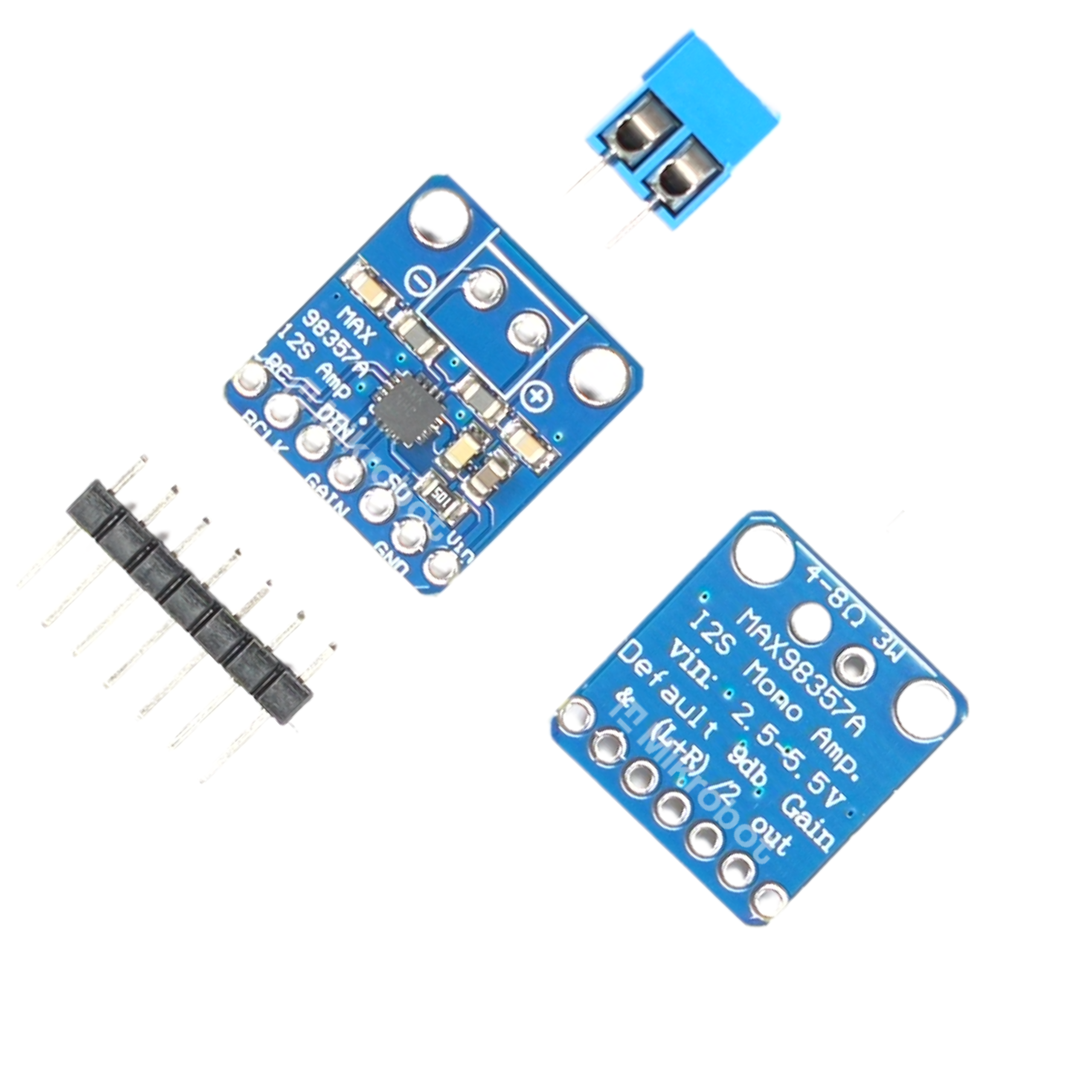

• W zestawie: Moduł MAX98357A, złącze goldpin, złącze śrubowe ARK

Korzyści z zastosowania modułu

• Wyższa czystość sygnału poprzez cyfrową transmisję I2S bezpośrednio do układu wzmacniacza, z pominięciem podatnych na szumy złączy analogowych.
• Redukcja kosztów i rozmiarów układu docelowego - układ w jednym komponencie integruje cyfrowy przetwornik dźwięku oraz driver mocy.
• Wysoka sprawność energetyczna wynikająca z topologii wzmacniacza klasy D, co minimalizuje straty mocy i wydzielanie ciepła.
• Szeroki zakres napięć zasilania (2,7V - 5,5V) umożliwiający zasilanie zarówno z baterii Li-Po (3,7V), jak i standardowych linii 5V (np. z USB).
• Sprzętowa regulacja głośności i przydźwięku dzięki konfigurowalnym pinom ustalającym poziom wzmocnienia układu.

Przykładowe zastosowania

Dzięki prostej implementacji oraz zintegrowanemu interfejsowi I2S, układ znajduje szerokie zastosowanie w projektowaniu układów multimedialnych. Główne obszary użycia to:

• Budowa miniaturowych odbiorników radia internetowego w oparciu o mikrokontrolery ESP32 i ESP8266.
• Konstruowanie inteligentnych głośników oraz modułów asystentów głosowych.
• Projektowanie przenośnych odtwarzaczy plików dźwiękowych i instrumentów cyfrowych (np. z użyciem Raspberry Pi Pico).
• Implementacja powiadomień głosowych oraz sygnałów ostrzegawczych w systemach Smart Home i automatyce przemysłowej.
• Rozbudowa systemów typu Arcade i stacji roboczych Retro Gaming o wbudowany system nagłośnienia.
• Tworzenie interaktywnych modeli, robotów oraz zabawek wydających zaprogramowane dźwięki.
