Złącze wtyk SMA męski zaciskany złocony teflon na kabel H-155 RF-5 RF-240

Złącze wtyk SMA męski na kabel H-155, RF-5, RF-240

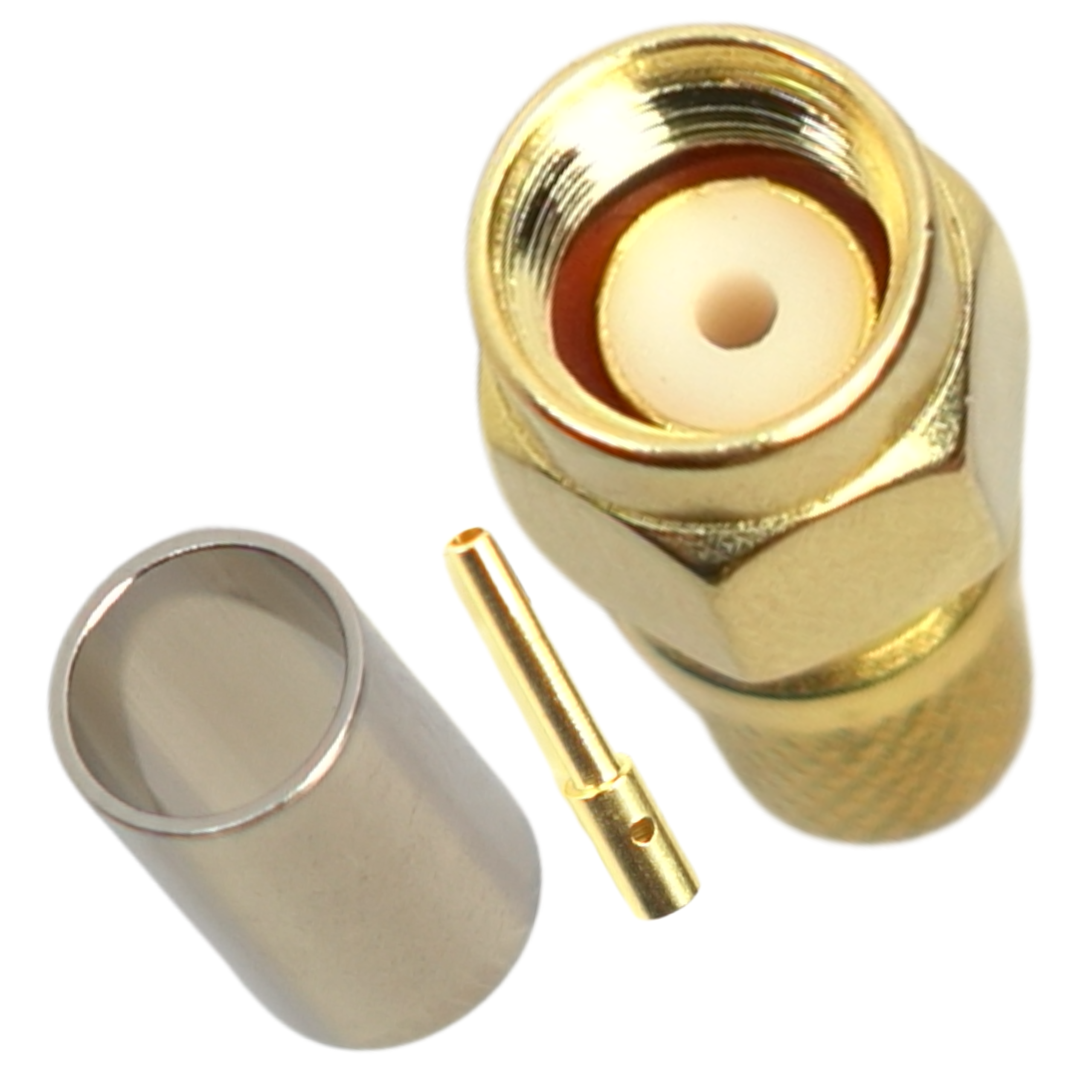

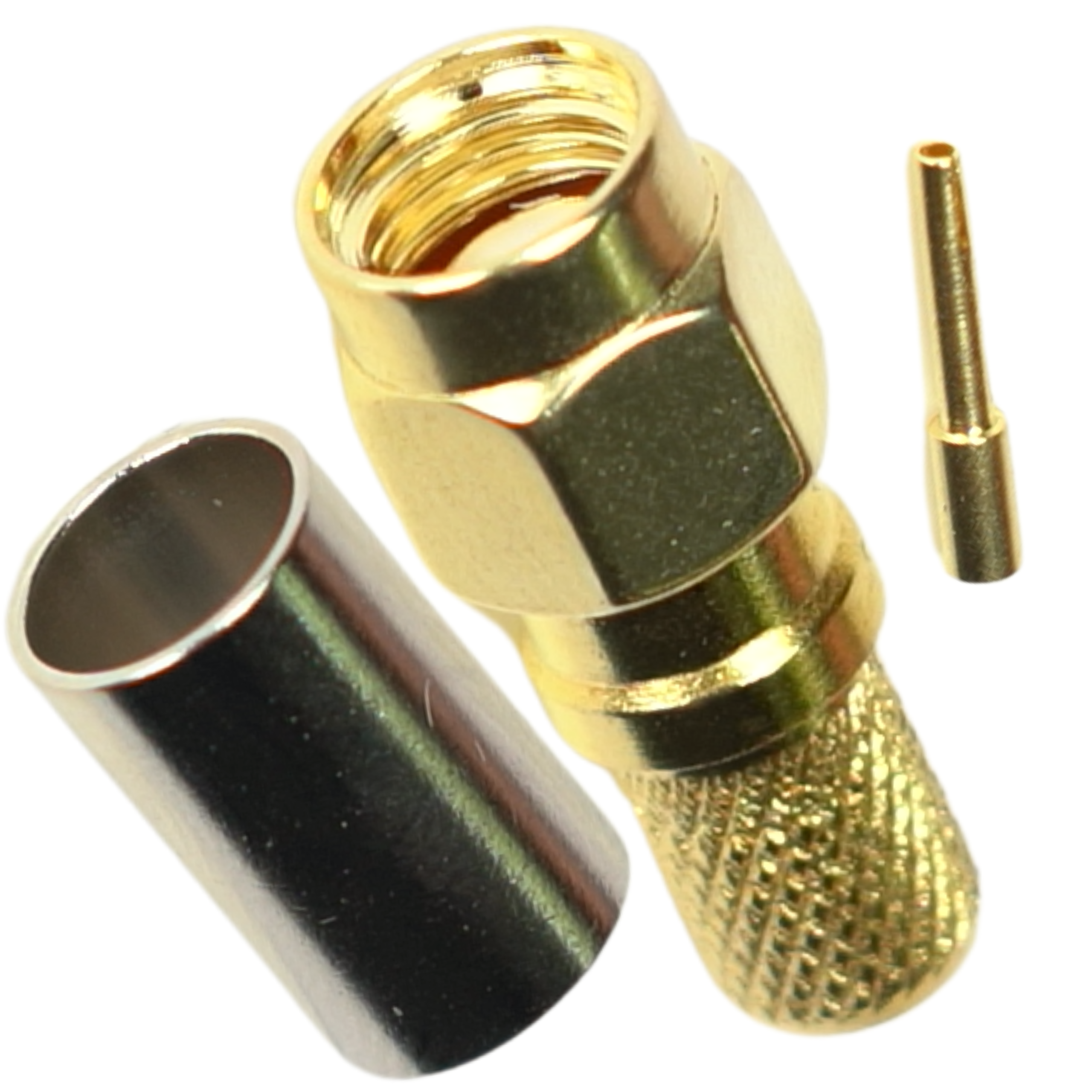

Wysokiej jakości złącze wtyk SMA męski przeznaczone do montażu na popularnych przewodach koncentrycznych. Konstrukcja elementu zapewnia niezawodne połączenie w systemach radiokomunikacyjnych oraz instalacjach antenowych. Złącze wyróżnia się precyzyjnym wykonaniem z zastosowaniem złoconych styków oraz izolatora teflonowego, co gwarantuje doskonałe parametry transmisyjne i minimalne straty sygnału.

Kluczowe cechy techniczne

• Typ złącza: SMA
• Rodzaj: Męski (wtyk)
• Kompatybilne przewody: H-155, RF-5, RF-240 oraz ich odpowiedniki
• Sposób montażu: Zaciskany
• Wykończenie pinu kontaktowego: Złocony
• Wykończenie korpusu: Złocony
• Materiał izolatora: Teflon

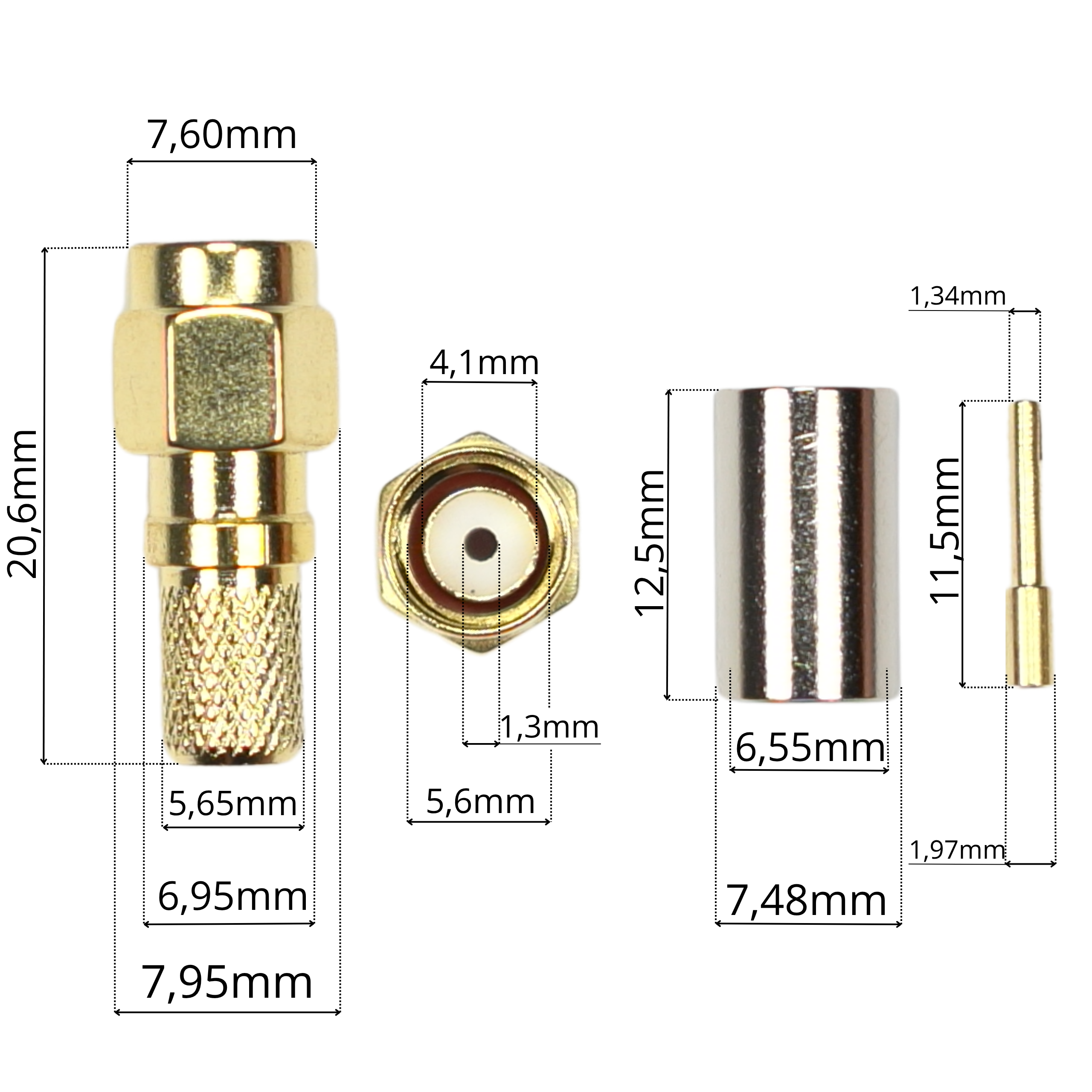

Wymiary

• Korpus wtyku:
• Całkowita długość korpusu: ok. 20,6 mm
• Szerokość zewnętrzna nakrętki / części gwintowanej: ok. 7,60 mm
• Średnica części radełkowanej: ok. 5,65 mm
• Rozstaw klucza (nakrętka sześciokątna, płasko-płasko): ok. 7,95 mm
• Średnica izolatora PTFE: ok. 4,1 mm
• Średnica otworu na pin środkowy: ok. 1,3 mm
• Średnica wewnętrzna nakrętki: ok. 5,6 mm
• Tuleja zaciskowa:
• Całkowita długość tulei: ok. 12,5 mm
• Średnica zewnętrzna: ok. 7,48 mm
• Średnica wewnętrzna: ok. 6,55 mm
• Pin środkowy (kontakt):
• Całkowita długość pinu: ok. 11,5 mm
• Średnica części kontaktowej: ok. 1,34 mm
• Średnica części zaciskowej: ok. 1,97 mm

Przykładowe zastosowania

• Tworzenie przedłużaczy i pigtaili antenowych dla routerów oraz punktów dostępowych
• Budowa zewnętrznych instalacji antenowych dla modułów bezprzewodowych
• Terminowanie przewodów koncentrycznych w systemach telekomunikacyjnych
• Konstrukcja torów radiowych w profesjonalnym i amatorskim sprzęcie krótkofalarskim
• Instalacje systemów telemetrii, IoT oraz inteligentnych budynków

Korzyści z wyboru produktu

• Doskonała przewodność i minimalne tłumienie sygnału radiowego dzięki złoconym elementom
• Wysoka odporność termiczna podczas lutowania pinu zapewniona przez teflonowy izolator
• Trwałe i pewne połączenie mechaniczne z przewodem gwarantowane przez zaciskowy system montażu
• Szeroka kompatybilność z najpopularniejszymi przewodami niskostratnymi (H-155, RF-5, RF-240)
• Odporność na utlenianie i korozję, co znacząco wydłuża żywotność instalacji radiowej
