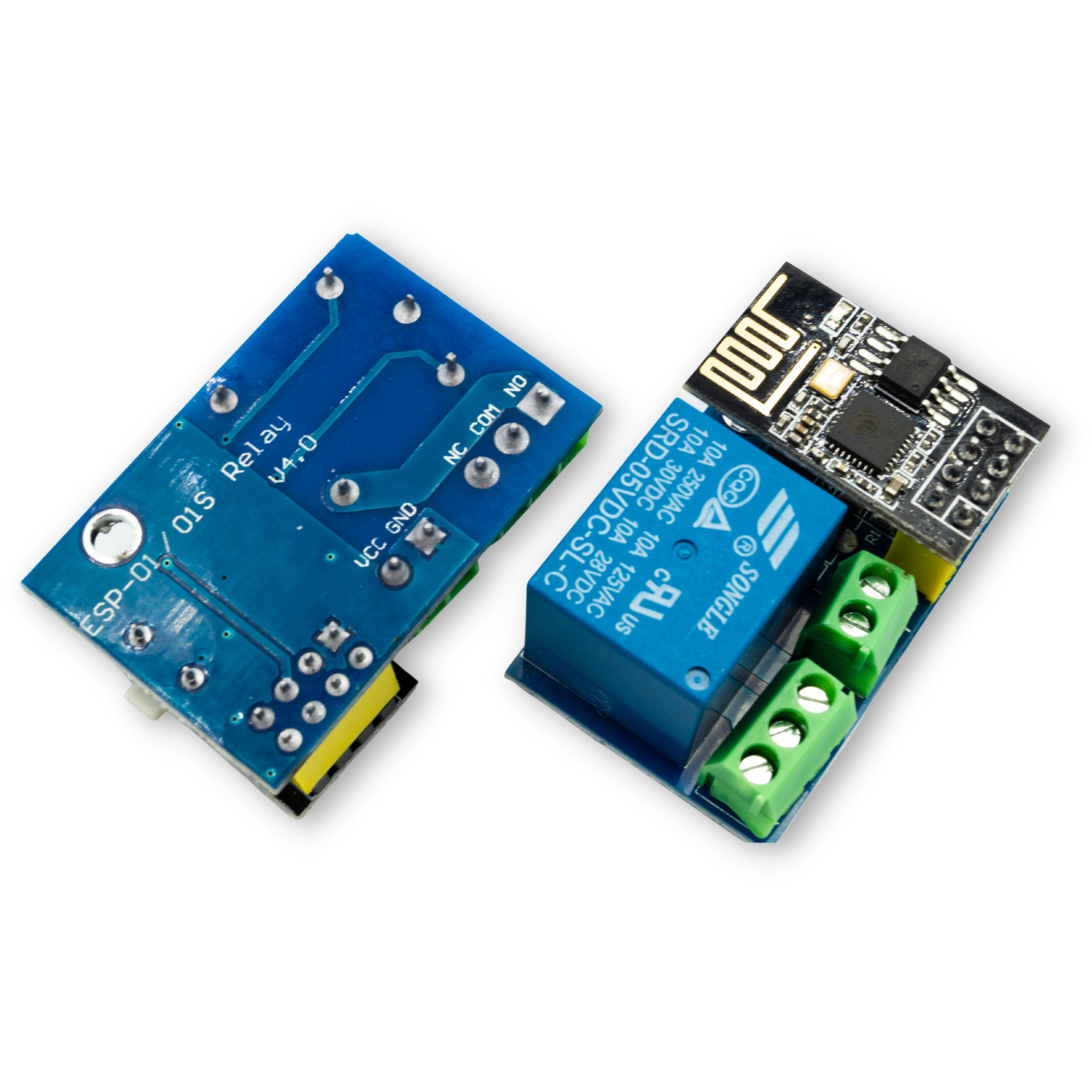

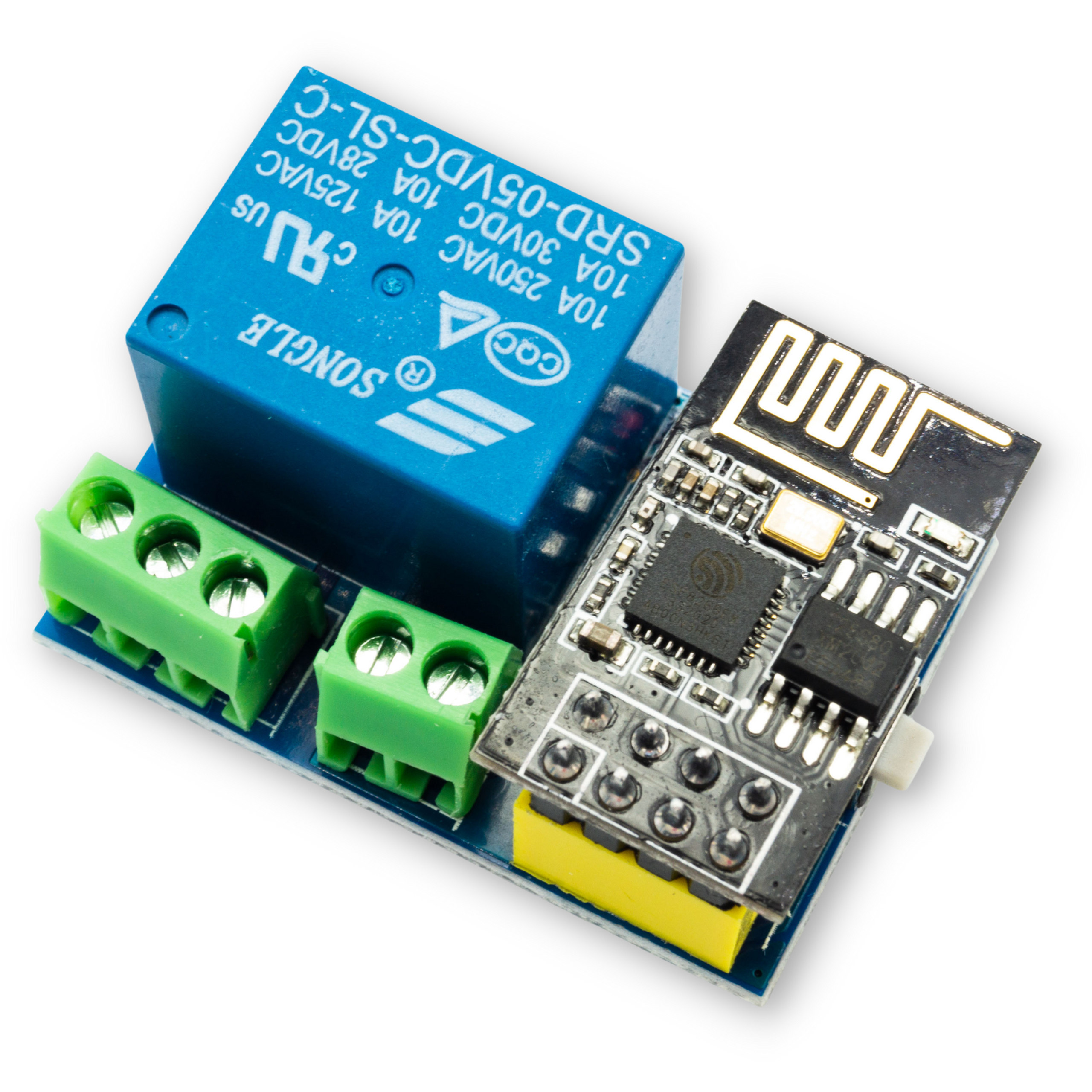

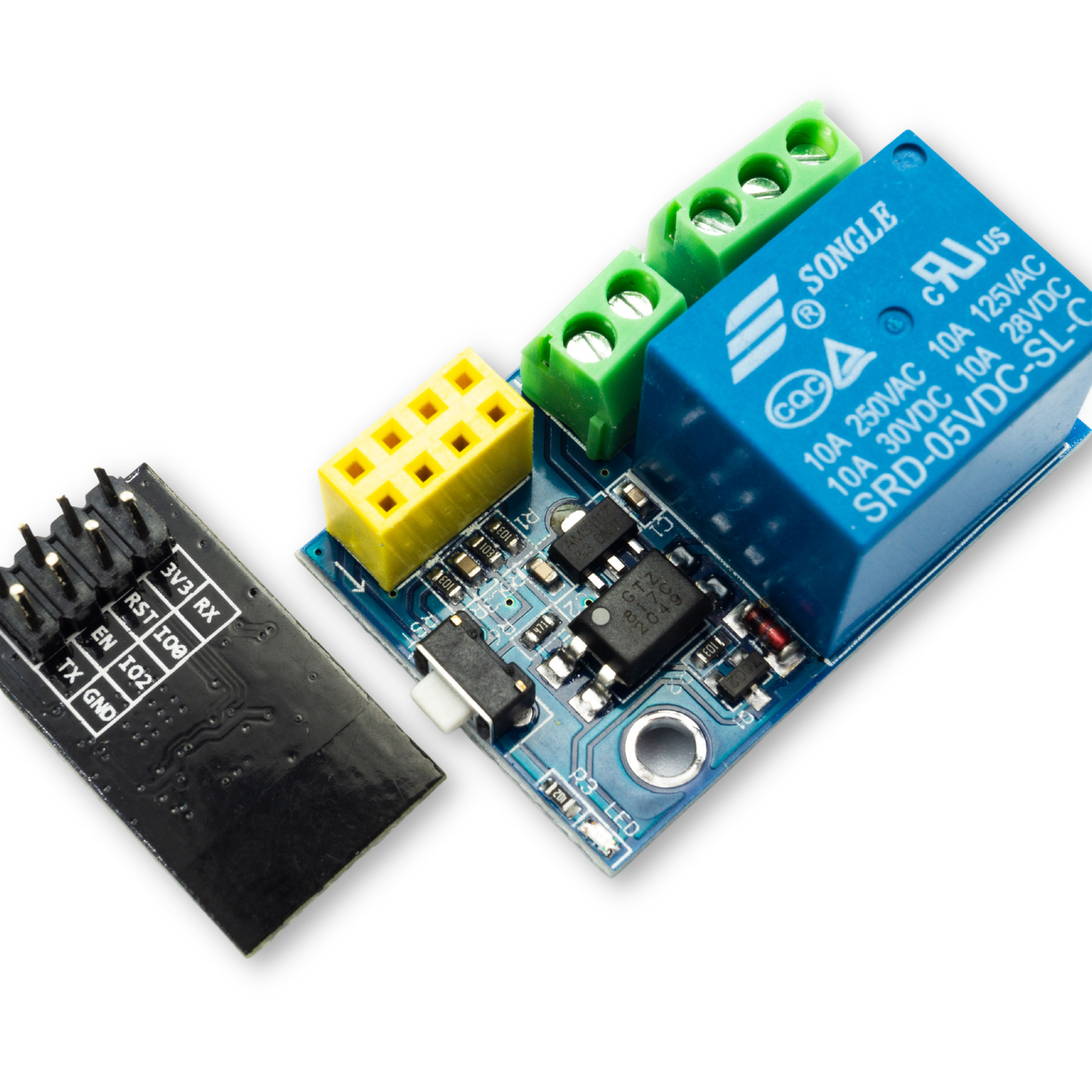

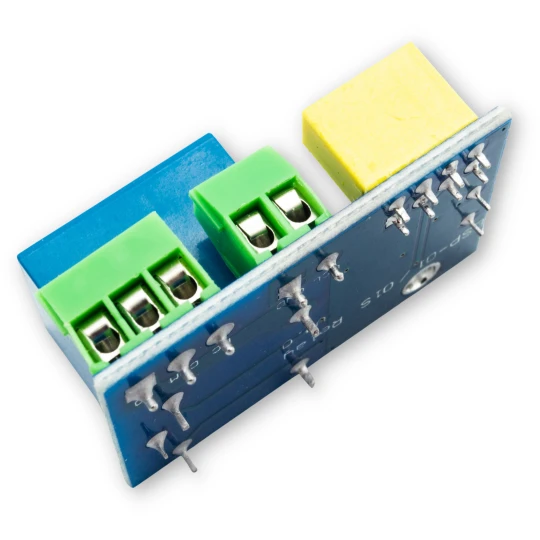

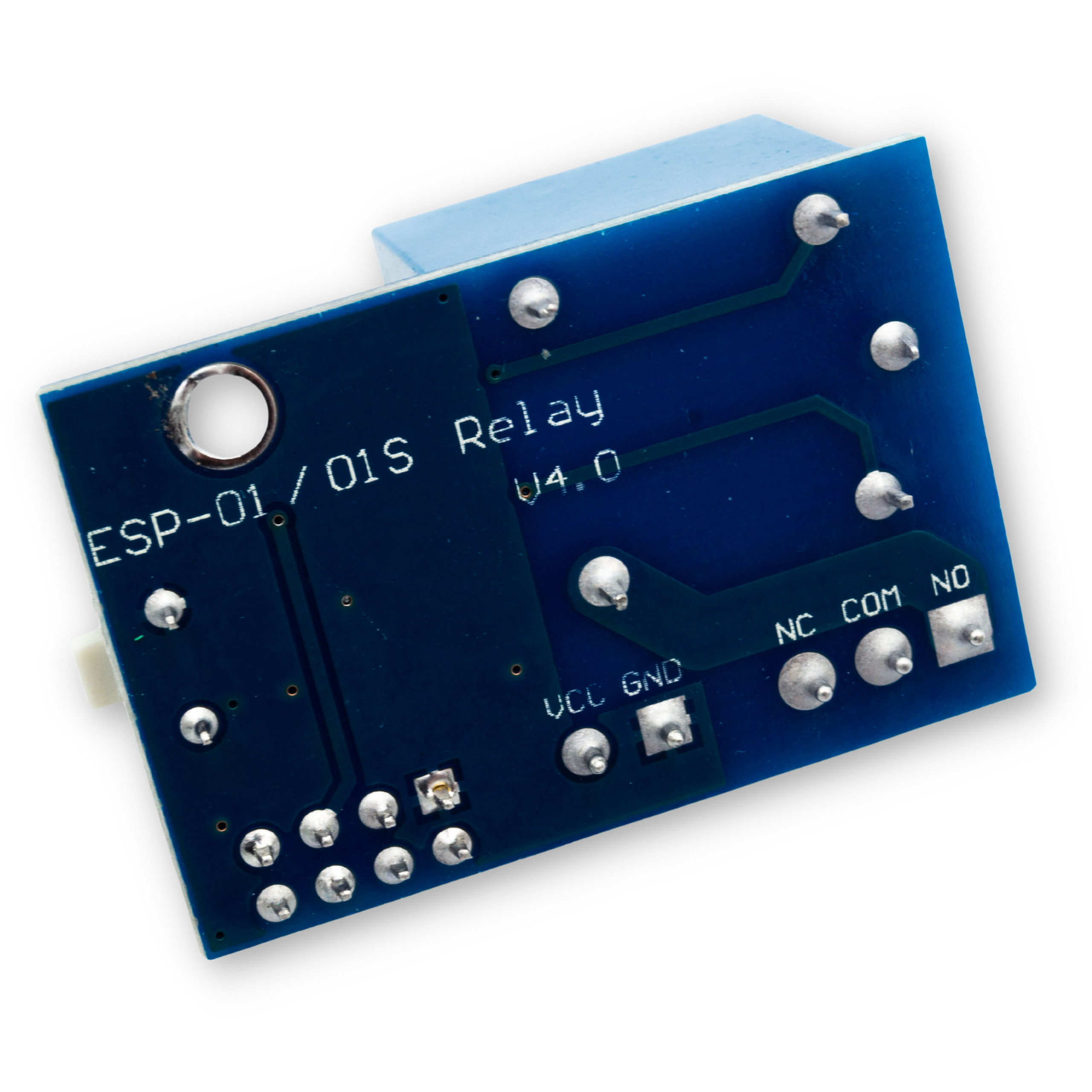

Moduł przekaźnika z ESP-01S ESP8266

Moduł WIFI ESP8266 w układzie ESP-01S, połączony z przekaźnikiem, umożliwia prostą obsługę przekaźnika przez bezprzewodowe połączenie WIFI. Przekaźnik obsługuje obciążenia o wartości 10A/250V AC lub 10A/30V DC. ESP-01S to ulepszona wersja ESP-01, charakteryzująca się stabilniejszą pracą, poprawionym zasięgiem. Ten zestaw ESP-01S + Relay V.1 to doskonałe rozwiązanie do sterowania urządzeniami za pomocą sieci bezprzewodowej WIFI. Parametry pracy przekaźnika: 10A przy zasilaniu 250V prąd zmienny lub 10A przy 30V prąd stały.

Parametry pracy przekaźnika:

• 10A przy zasilaniu 250V - prąd zmienny
• 10A przy 30V - prąd stały.

Specyfikacja ESP-01S:

• Napięcie zasilania: 3,3 V
• Pobór prądu: 300 mA
• Flash 1MB
• Praca w standardach: WiFi 802.11 b / g / n
• Częstotliwość pracy: 2,4 GHz
• Tryb pracy: Access Point, Standalone oraz łączonym (AP+STA)
• Sterowanie przez komendy AT za pomocą UART
• Antena: PCB
• Wyjścia/wejścia cyfrowe: 3 x GPIO
• Porty komunikacyjne: 2 x UART (TX, RX)
• Obsługuje: WPA / WPA2
• Niektóre czipy mogą posiadać otwór montażowy umieszczony między końcówką anteny a diodą.

Specyfikacja Relay V.1:

• napięcie zasilania układu 5V
• maksymalny prąd na przekaźniku 10A przy 250V AC i 10A przy 30V DC
• Wymaga lekkiej modyfikacji
• wymiary 37mm x 25mm
