Moduł ESP-01s ESP8266 z układem ESP8266EX WIFI do Arduino TCP UDP HTTP

Moduł WIFI ESP-01s z układem ESP8266EX do Arduino

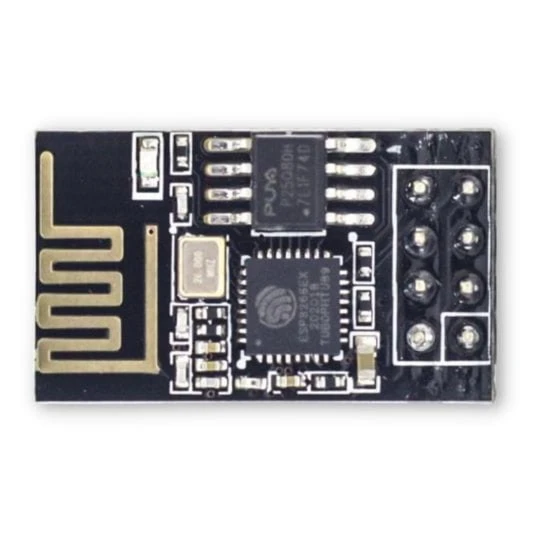

Kompaktowy moduł mikrokontrolera ESP-01S wyposażony w układ ESP8266EX oraz wbudowaną łączność WiFi. Wersja ESP-01S stanowi ulepszoną iterację popularnego modułu ESP-01.

Kluczową modyfikacją jest zintegrowanie rezystorów podciągających na liniach RST i CS. Dzięki temu rozwiązaniu wyeliminowano konieczność stosowania zewnętrznych elementów podczas programowania układu. Dodatkowo poprawiono stabilność pracy oraz nieznacznie zwiększono zasięg komunikacji bezprzewodowej.

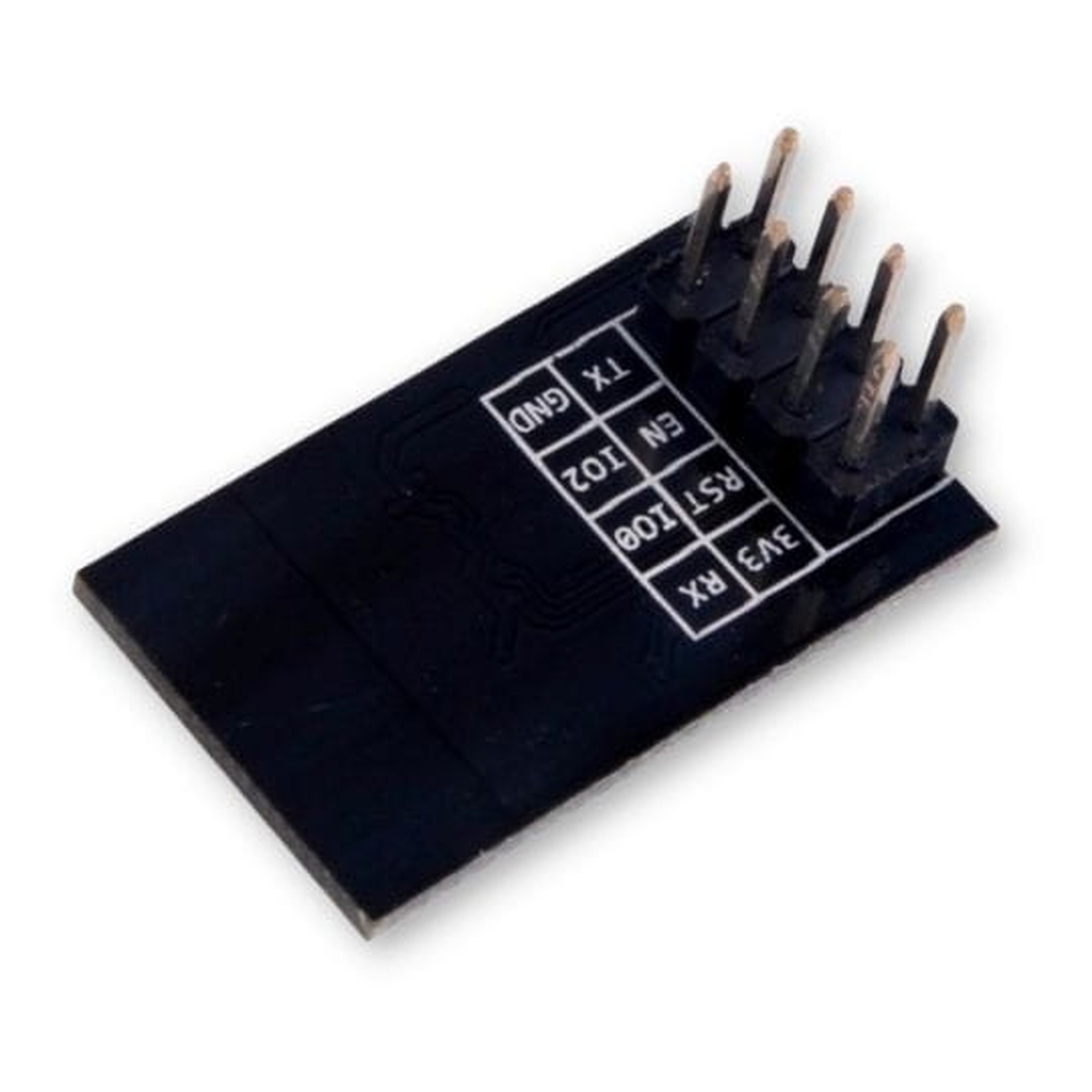

Płytka bazuje na układzie ESP8266EX firmy Espressif, który oferuje 1 MB pamięci Flash. Sercem modułu jest 32-bitowy procesor RISC Tensilica L106 taktowany zegarem o częstotliwości 160 MHz. Dla ułatwienia pracy, na spodzie płytki PCB umieszczono czytelną rozpiskę wyprowadzeń.

Moduł można programować za pomocą skryptowego języka Lua, środowiska Arduino IDE lub przy użyciu komend AT.

Kluczowe cechy techniczne

• Procesor: ESP8266EX Tensilica L106 32-bit 160 MHz
• Napięcie zasilania: 3.3 V
• Pobór prądu: około 80 mA
• Pamięć FLASH: 1 MB
• Wbudowana antena PCB
• Standard WiFi: 802.11 b/g/n
• Zabezpieczenie sieci: WPA/WPA2
• Tryby pracy WiFi: AP (Access Point), STA (Standalone) oraz AP+STA
• Obsługiwane protokoły: IPv4, TCP/UDP/HTTP
• Temperatura pracy: od -40 °C do 125 °C
• Dostępne porty GPIO: 2
• Interfejs UART do komunikacji z mikrokontrolerem zewnętrznym lub programowania
• Raster wyprowadzeń: 2.54 mm
• Wymiary: 25 x 16 mm

Przykładowe zastosowania

• Proste sterowniki automatyki domowej (Smart Home) do Arduino
• Bezprzewodowe czujniki temperatury i wilgotności
• Moduły komunikacyjne WiFi dla płytek mikrokontrolerów
• Zdalne przekaźniki sterowane przez sieć lokalną
• Kompaktowe serwery HTTP do zbierania danych z sensorów

Korzyści

• Brak konieczności stosowania zewnętrznych rezystorów podciągających dzięki ulepszonej konstrukcji
• Zwiększona stabilność działania i lepszy zasięg WiFi w porównaniu do starszej wersji ESP-01
• Szerokie możliwości programowania - od Arduino IDE po komendy AT
• Kompaktowe wymiary ułatwiające integrację w niewielkich projektach
• Gotowa do użycia wbudowana antena PCB eliminująca potrzebę stosowania anten zewnętrznych
