Grove Shield dla Seeeduino XIAO 8 portów - Rozszerzenie I2C UART I/O LiPo

Grove Shield dla Seeeduino XIAO - Rozszerzenie I2C UART I/O LiPo

Grove Shield dla Seeeduino XIAO to wszechstronny moduł rozszerzeń do Arduino, do ESP8266, do ESP32 oraz do Raspberry Pi, który znacząco ułatwia prototypowanie i rozwijanie projektów z wykorzystaniem miniaturowych płytek XIAO. Ta płytka bazowa została zaprojektowana, aby maksymalnie wykorzystać możliwości Seeeduino XIAO, zapewniając 8 złącz Grove z interfejsami I2C, UART oraz pinami analogowymi i cyfrowymi.

Moduł wyposażono we wbudowany obwód ładowania akumulatorów litowych, co czyni go idealnym do zastosowań przenośnych. Dodatkowo, na płytce znajdziesz pady umożliwiające wlutowanie pamięci SPI Flash, co pozwala na rozszerzenie funkcjonalności Twoich projektów. Co ważne, dla zachowania jeszcze większej kompaktowości, płytkę można podzielić na dwie części, jeśli nie potrzebujesz wszystkich złącz Grove. Grove Shield może być zasilany zarówno przez złącze USB Seeeduino, jak i za pomocą akumulatora litowego 3,7 V, oferując dużą elastyczność w zasilaniu.

⭐ Kluczowe cechy techniczne

• Wszechstronne rozszerzenie: 8 złącz Grove (2x I2C, 1x UART, 5x I/O analogowe/cyfrowe) dla łatwego podłączania czujników i modułów.
• Wbudowane ładowanie LiPo: Złącze akumulatora z obwodem ładowania, idealne do projektów mobilnych.
• Rozszerzalna pamięć: Pady do wlutowania dodatkowej pamięci SPI Flash.
• Kompaktowa i dzielona konstrukcja: Możliwość podziału na dwie części dla oszczędności miejsca.
• Elastyczne zasilanie: Zasilanie 5 V (USB) lub 3,7 V (akumulator litowy).

Specyfikacja techniczna

• Złącza Grove: 2 x I2C, 1 x UART, 5 x I/O (analogowe/cyfrowe)
• Zasilanie: 5 V (złącze USB Seeeduino), 3,7 V (akumulator litowy)
• Pobór prądu: Maksymalnie 800 mA
• Dodatkowe funkcje: Złącze akumulatora z obwodem ładowania, pady dla pamięci SPI Flash, włącznik zasilania
• Wymiary: 58 x 25 mm

Przykładowe zastosowania

• Kompaktowe stacje pogodowe zasilane z akumulatora LiPo.
• Przenośne urządzenia ubieralne monitorujące parametry życiowe.
• Miniaturowe roboty mobilne z czujnikami odległości i śledzenia linii.
• Rejestratory danych z wykorzystaniem dodatkowej pamięci SPI Flash.
• Systemy inteligentnego domu oparte na czujnikach Grove.

Korzyści

• Szybkie prototypowanie dzięki systemowi złącz Grove - brak konieczności lutowania czujników.
• Mobilność projektów zapewniona przez zintegrowany układ ładowania akumulatorów LiPo.
• Oszczędność miejsca dzięki możliwości fizycznego przełamania płytki na dwie mniejsze części.
• Łatwa rozbudowa o dodatkową pamięć Flash dla bardziej zaawansowanych aplikacji.
• Wygodne zarządzanie energią za pomocą wbudowanego przełącznika zasilania.

W zestawie

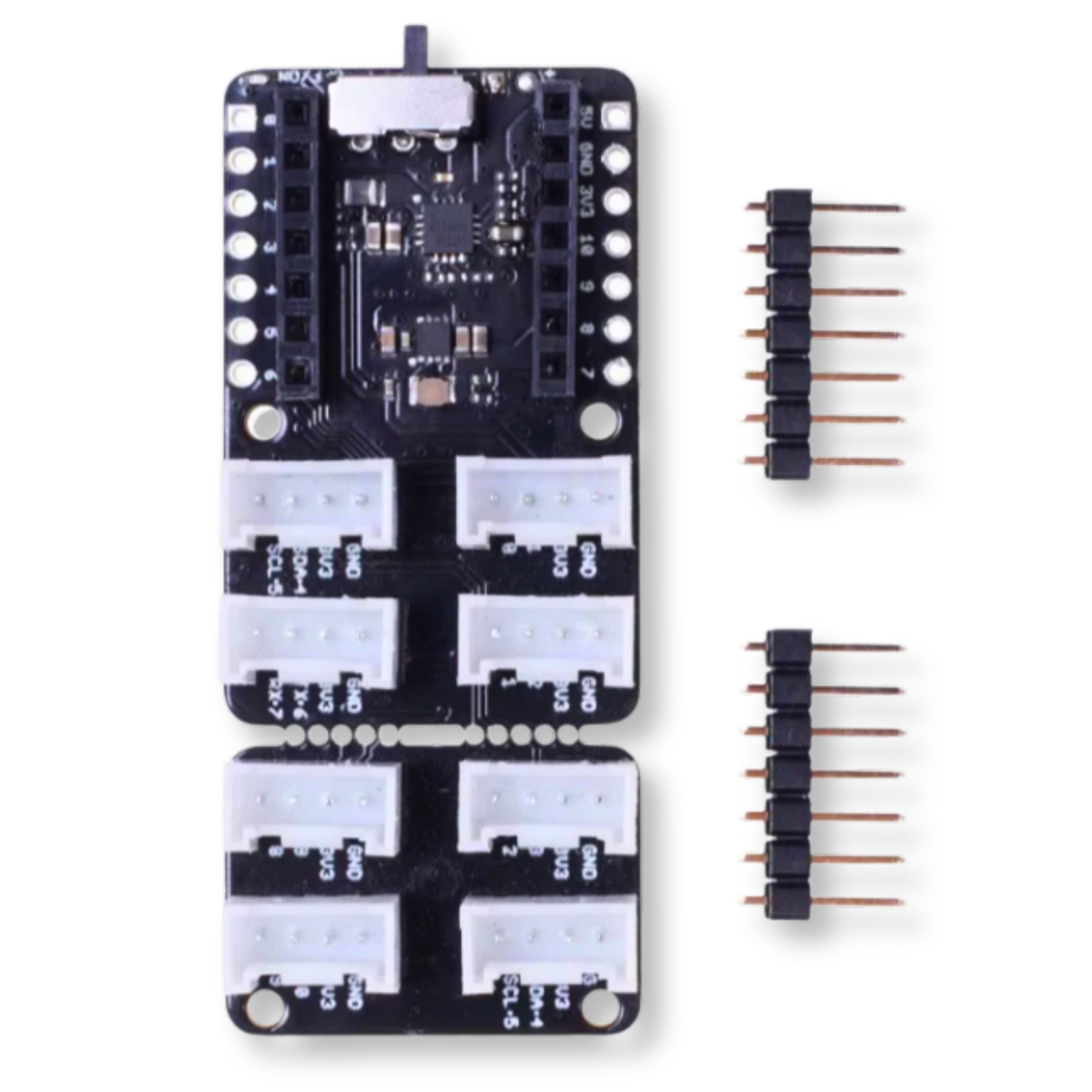

• Grove Shield dla Seeeduino XIAO
• 2 x Złącze goldpin 7-pin
