Moduł Heltec ESP32 LoRa SX1262 Wireless Stick V3 do Meshtastic Arduino WiFi

Moduł Heltec ESP32 LoRa SX1262 Wireless Stick V3 do ESP32 do Arduino

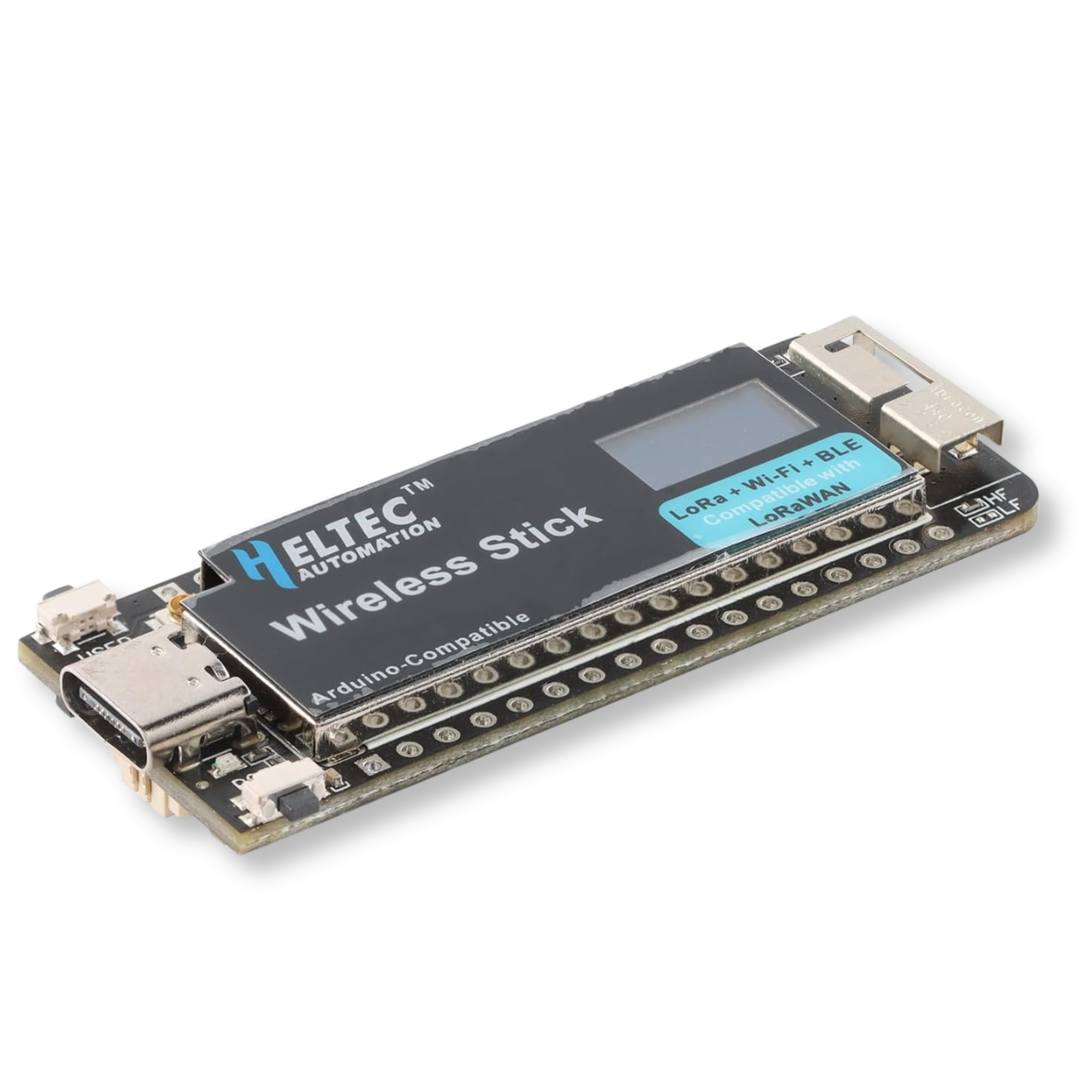

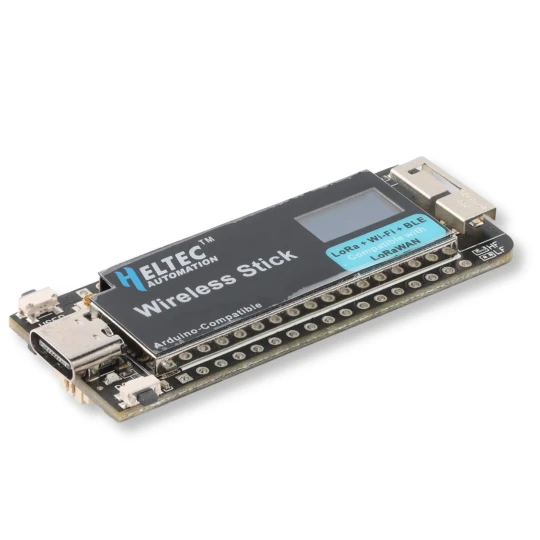

Bezprzewodowy Stick (V3) Heltec to wszechstronny, kompaktowy i niezwykle wydajny węzeł LoRa, stworzony z myślą o użytkownikach poszukujących niewielkich rozmiarów i doskonałych parametrów radiowych. Sprawdza się w szerokim zakresie zastosowań Internetu Rzeczy (IoT), od monitorowania po zdalne sterowanie.

Sercem urządzenia jest dwurdzeniowy procesor ESP32-S3FN8 (do 240 MHz) oraz chip LoRa SX1262, co zapewnia potężne możliwości przetwarzania danych i niezawodną komunikację. Bezprzewodowy Stick (V3) oferuje wszechstronną łączność, obsługując Wi-Fi, Bluetooth oraz LoRa, co daje elastyczność w doborze protokołu komunikacyjnego.

Urządzenie jest kompatybilne z popularnym oprogramowaniem Meshtastic, które umożliwia tworzenie zdecentralizowanych sieci mesh o dużym zasięgu, działających bez infrastruktury operatorów. Dzięki temu sprawdza się doskonale w komunikacji terenowej, outdoorowej oraz w sytuacjach awaryjnych.

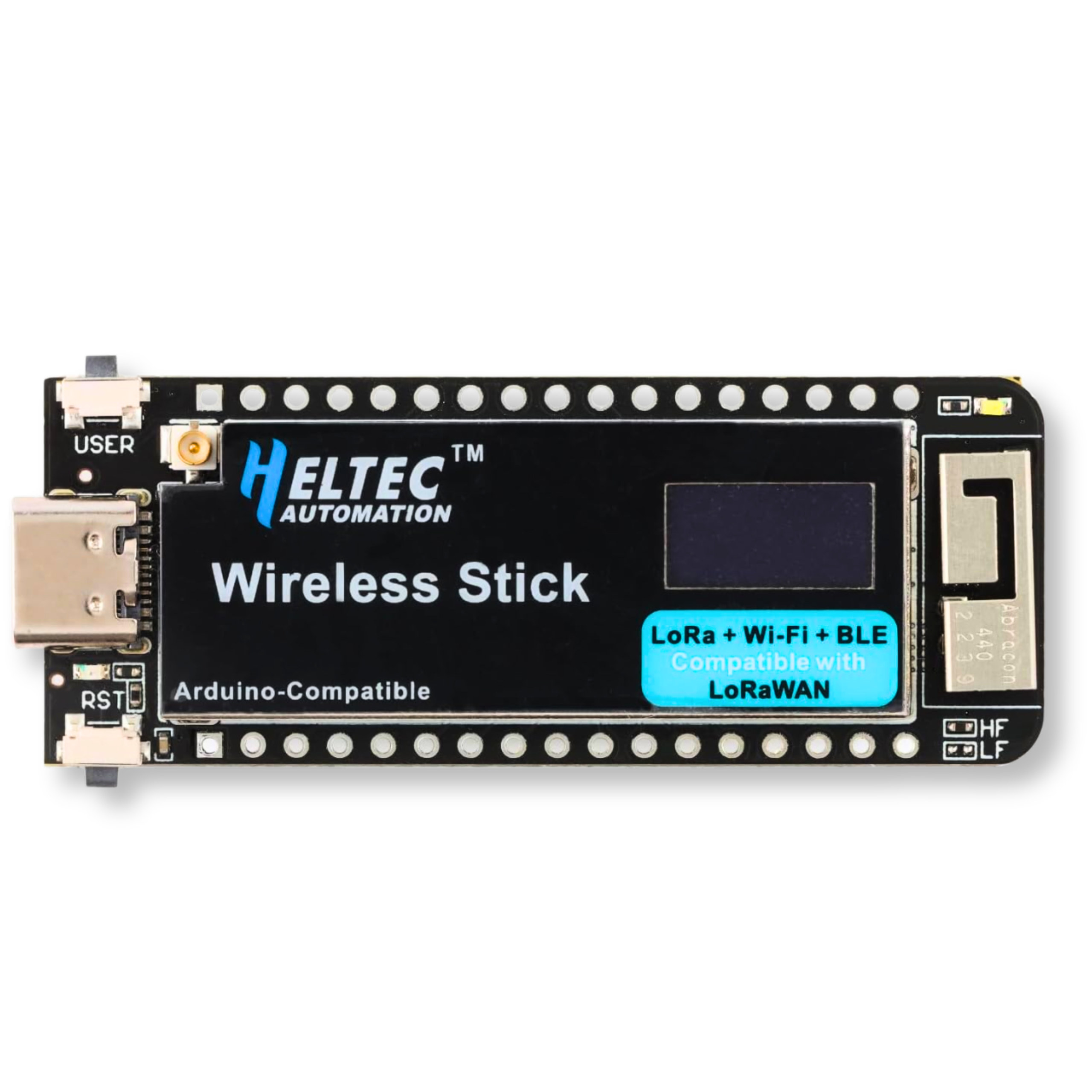

Projektanci zadbali o łatwość użytkowania i bezpieczeństwo. Urządzenie posiada interfejs USB Type-C z pełną ochroną, a także zintegrowane zarządzanie baterią litową (port SH1.25-2), co ułatwia zasilanie mobilne i chroni ogniwa. Dodatkowo 0.49-calowy wyświetlacz OLED (64x32 px) pozwala na wygodne monitorowanie statusu i debugowanie w terenie. Programowanie jest proste dzięki pełnej kompatybilności z Arduino i obecności układu CP2102 USB-UART.

Kluczowe cechy techniczne

• Procesor: Dwurdzeniowy ESP32-S3FN8 (do 240 MHz)
• Chip LoRa: SX1262
• Łączność: Wi-Fi, Bluetooth, LoRa
• Obsługa Meshtastic: Gotowy do pracy z otwartoźródłowym systemem komunikacji mesh
• Zasilanie: USB Type-C, wbudowane zarządzanie baterią litową (port SH1.25-2)
• Wyświetlacz: 0.49" OLED (64x32 px)

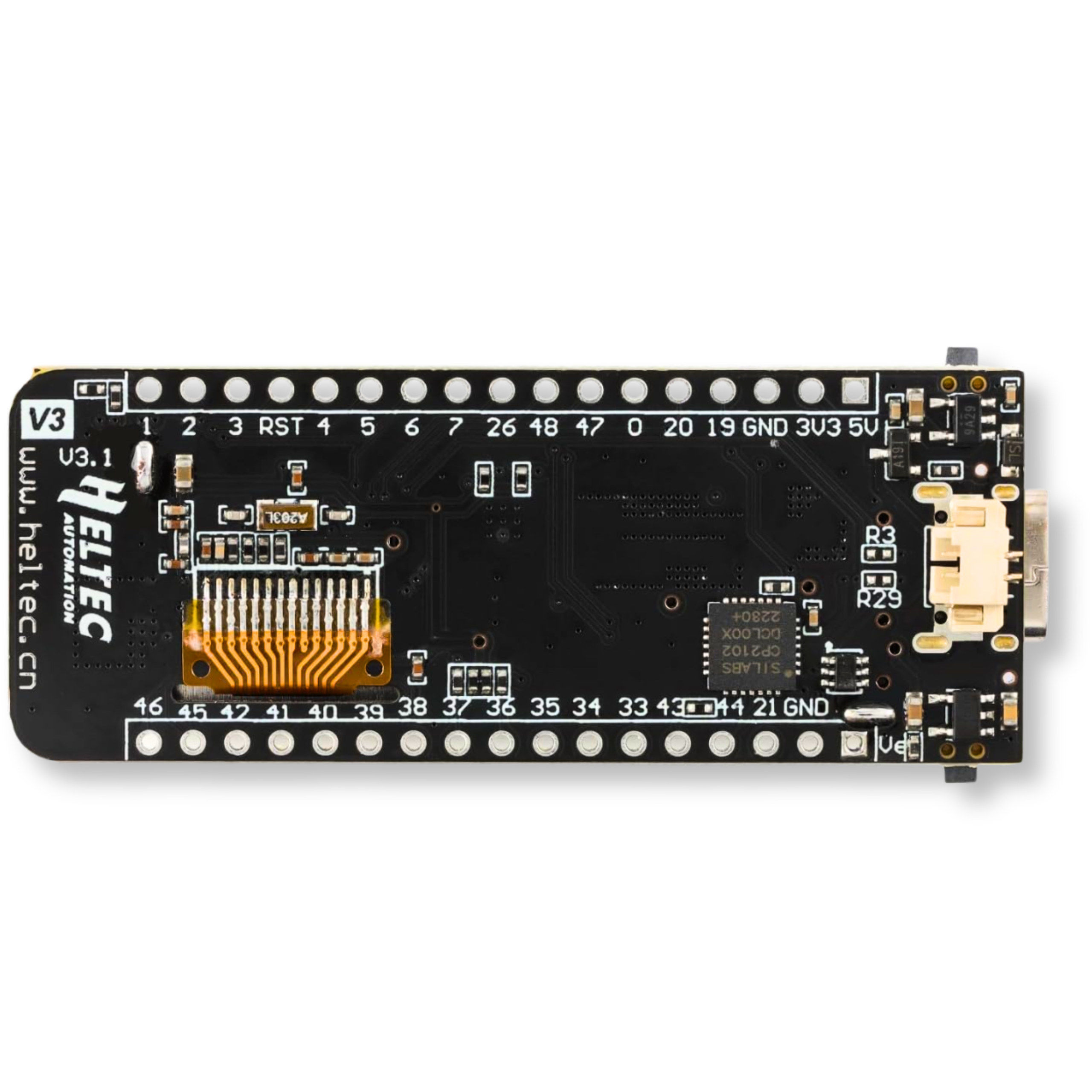

• Programowanie: Kompatybilny z Arduino IDE, układ USB-UART CP2102

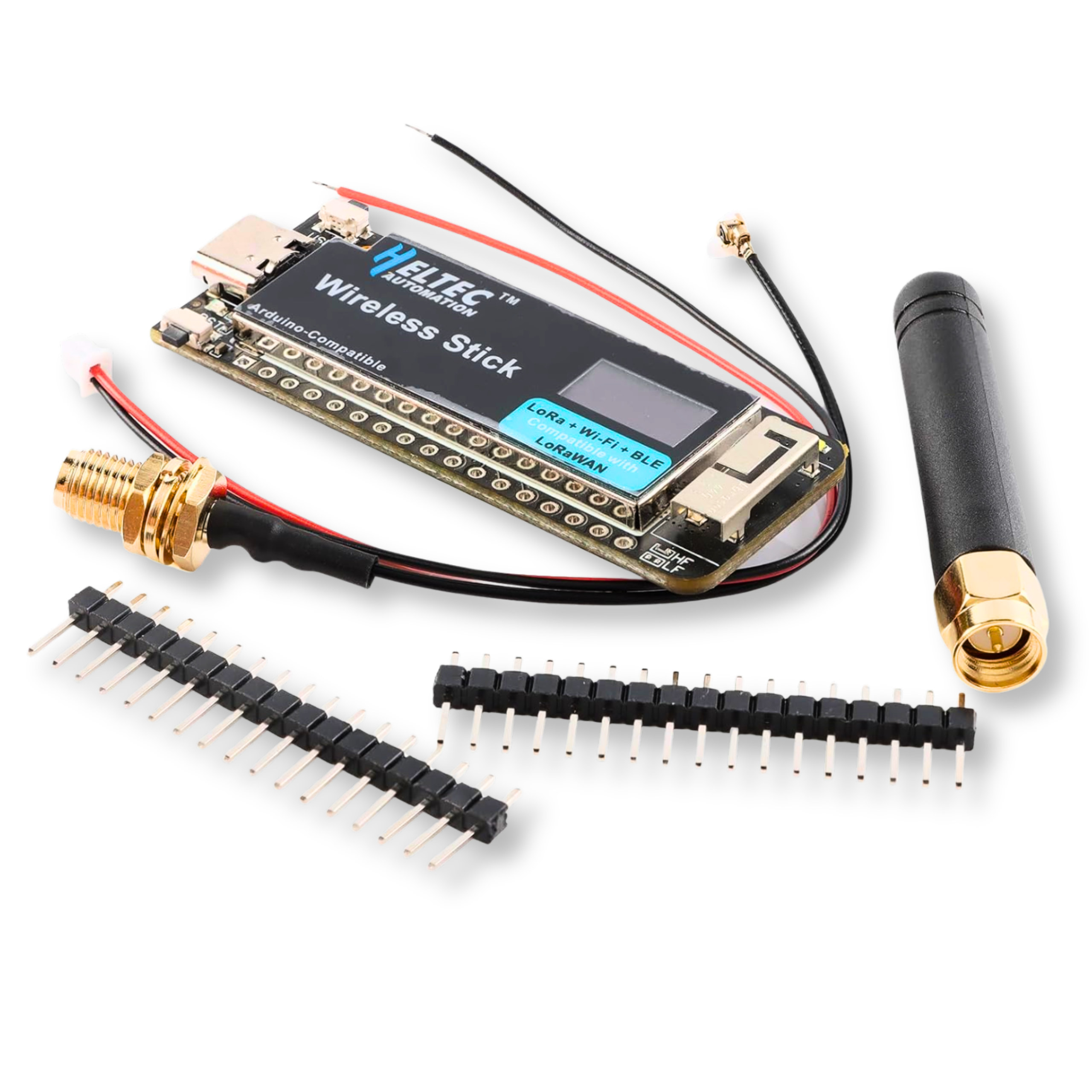

• Anteny: Dedykowane anteny sprężynowe 2.4 GHz (Wi-Fi/Bluetooth) + złącze IPEX (U.FL) dla LoRa
• Dodatkowe: Niskie zużycie energii, zoptymalizowana konstrukcja obwodu RF

Przykładowe zastosowania

• Tworzenie zdecentralizowanych sieci komunikacyjnych Meshtastic w trudnym terenie
• Budowa węzłów i bramek w systemach Internetu Rzeczy (IoT)
• Zdalne monitorowanie parametrów środowiskowych na dużych odległościach
• Systemy śledzenia i lokalizacji wykorzystujące łączność LoRa
• Projekty edukacyjne i prototypowanie urządzeń bezprzewodowych z użyciem Arduino

Korzyści

• Kompaktowe wymiary ułatwiające integrację w niewielkich obudowach i urządzeniach przenośnych
• Wszechstronna łączność dzięki obsłudze trzech popularnych standardów: Wi-Fi, Bluetooth i LoRa
• Niezależność od infrastruktury operatorów telekomunikacyjnych dzięki kompatybilności z Meshtastic
• Wygodne zasilanie i ładowanie z wykorzystaniem nowoczesnego portu USB Type-C oraz wbudowanego układu zarządzania baterią
• Łatwe uruchomienie i programowanie dzięki wsparciu dla środowiska Arduino IDE i wbudowanemu konwerterowi USB-UART
